Eigenbau von Geräten mit Hilfe CAD

von **Jo24** » So Mär 18, 2007 14:21

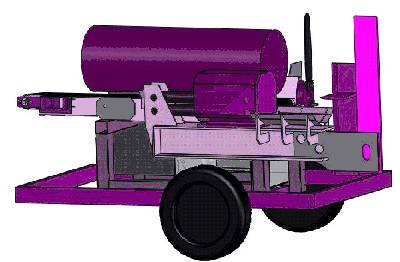

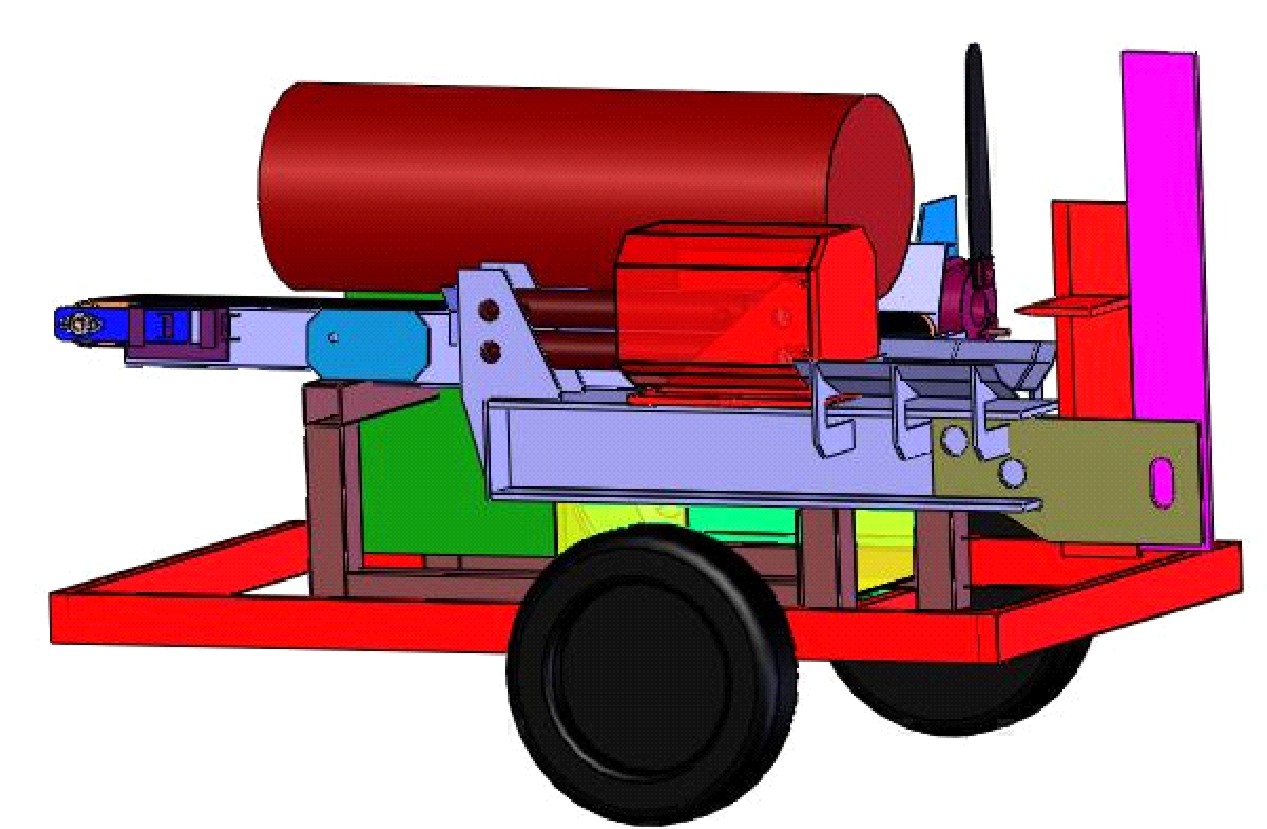

Möchte mal meine Konstruktionen vorstellen

von **Jo24** » So Mär 18, 2007 14:22

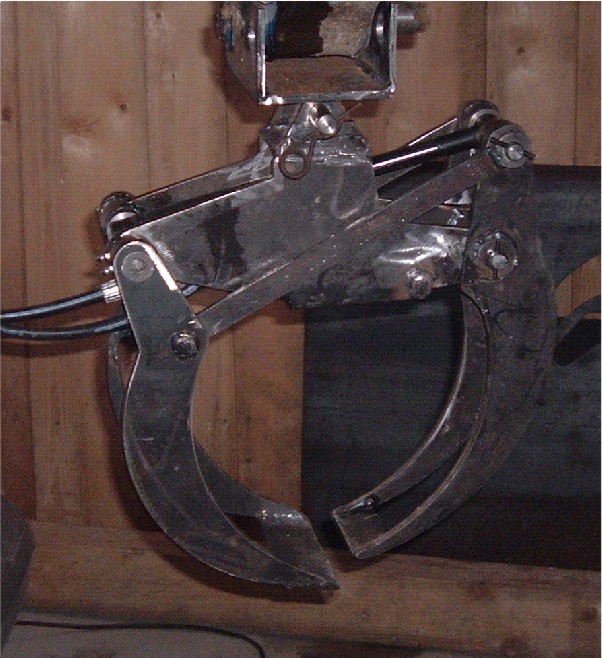

Meine fertige Zange

von **Jo24** » So Mär 18, 2007 14:24

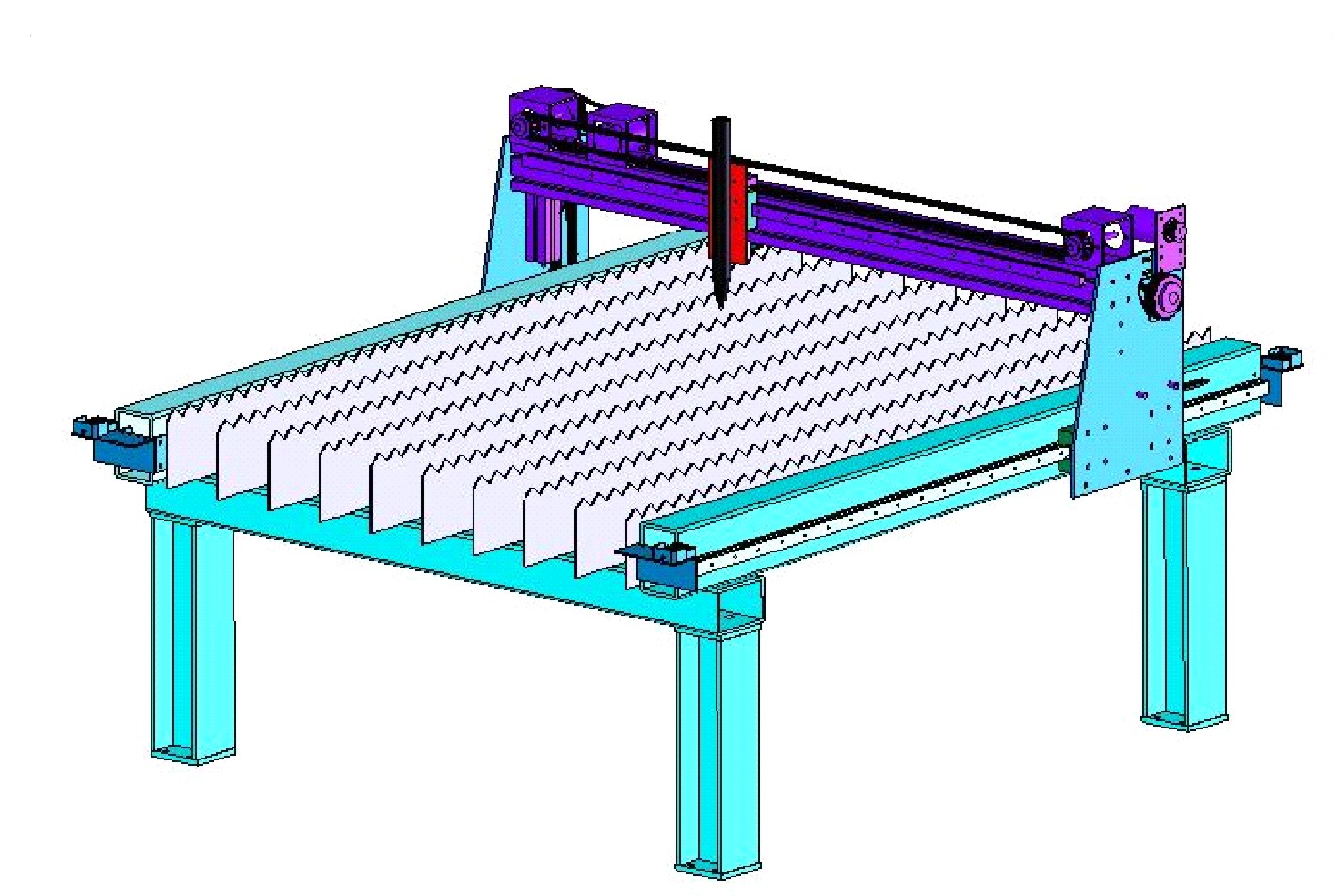

Die Maschinen die alles möglich macht

von **Jo24** » So Mär 18, 2007 14:26

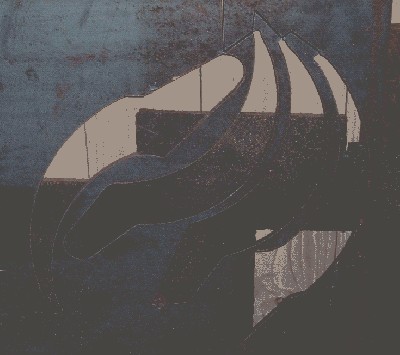

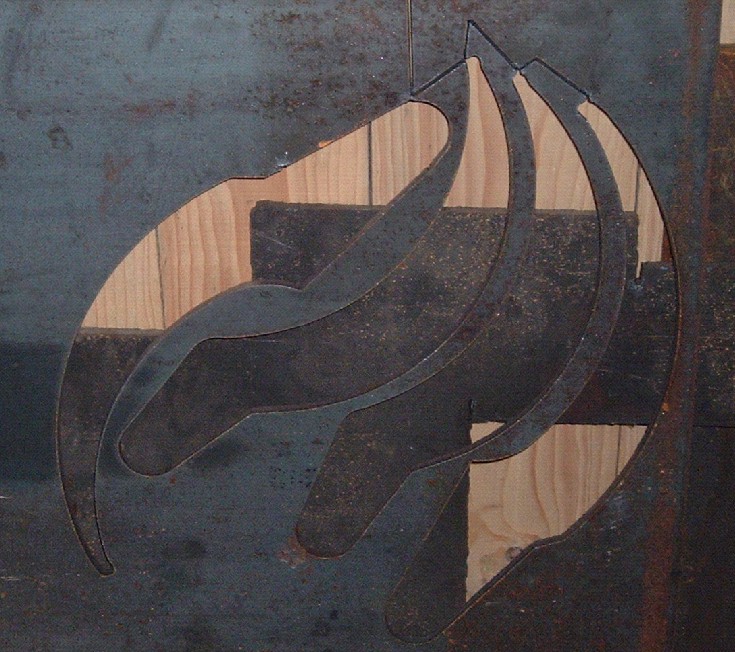

Die Schneidplatte

von **Jo24** » So Mär 18, 2007 14:27

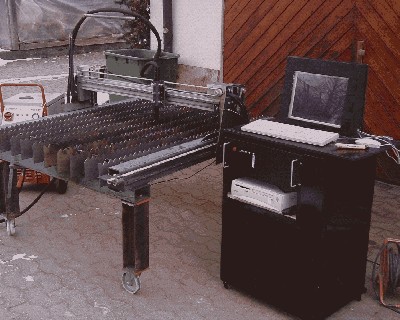

Meine funktionstüchtige cnc Plasmaschneidanlage

von **Markus K.** » So Mär 18, 2007 18:35

Boahh, *neidvollguck*

:shock:

geile Sache!

von **Woidbauernbua** » So Mär 18, 2007 19:12

Wolch hat geschrieben:die Einzeltile mit Maßen währen toll oder die autoCAD datei.
Aber das ist sicher etwas viel verlangt oder?

Für mich währe die Zange mit 95cm optimal.

Hallo Wolch,

ist nicht mehr als eine E-Mail, bräuchte aber deine Adresse.
Kann dir nur mit dxf-Daten weiterhelfen, die kannst du aber mit
AutoCAD verarbeiten.

Gruß
Woidbauernbua

von **V.I.D.** » Do Mär 29, 2007 9:45

Hallo Jo24

das sieht echt nicht schlecht aus,
ich habe mir auch vor einiger Zeit überlegt so ne Anlage zu baun,

ich tu mir nur ein wenig schwer mit der Dimensionierung der Anlage.

könntest Du mir da evtl. weiter helfen.

wie hast Du das mit der Ansteuerung gemacht ?

von **MF DRIVER** » Fr Mär 30, 2007 5:41

So will mich auch mal beteiligen,

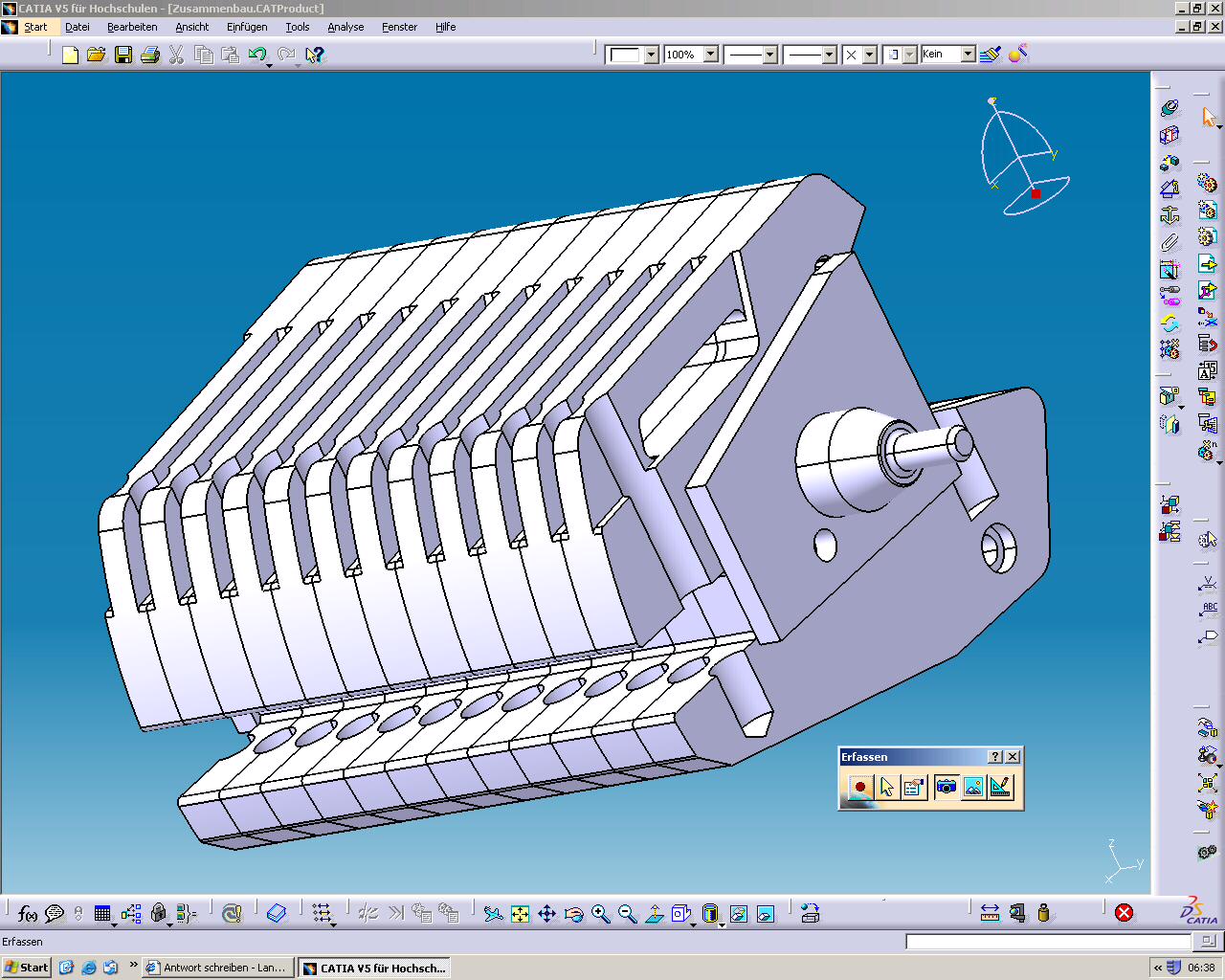

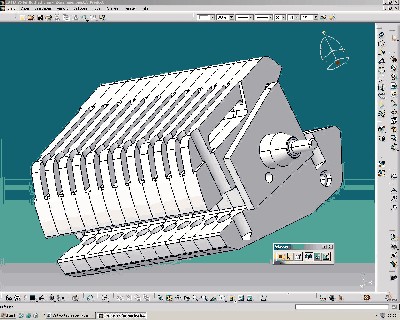

Arbeite im Maschinenbau und hab ein Gewicht gezeichnet.Für Die Heckhydraulik um beim Verladen mit der Zange etwas mehr Gewicht zu haben. Vorteil, Zugmaul bleibt zugänlich, da das Gewicht nur in den Unterlenkern hängt.
Hab ich nur in CAD gezeichnet, um den Schwerpunkt genau bestimmen zu können. Gezeichnet mit Catia V5 R13 (neben Pro E führend in der Automobil und Flugzeugindustrie).

Wird ncoh mit einem Anschlag versehen, damit es sich nicht durchdreht

von **manuel_bo** » Mi Apr 23, 2008 13:35

hier ein kostenloses CAD Programm zu spielen und testen

http://www.cocreate.de/OneSpaceModelingPE.cfm

von **haldjo** » Mi Apr 23, 2008 16:39

Nicht schlecht MF DRIVER!

Darf mich auch immer mit CATIA rumschlagen, allerdings V5R16.
mächtiges Programm, aber für den heimanwender doch ein wenig zu teuer.

Außerdem manchmal ziemlich zickig...

aber im vergleich zu Inventor oder ähnlichen ein meilenweiter unterschied.

von **Woidbauernbua** » Mi Apr 23, 2008 20:14

Hallo an alle,

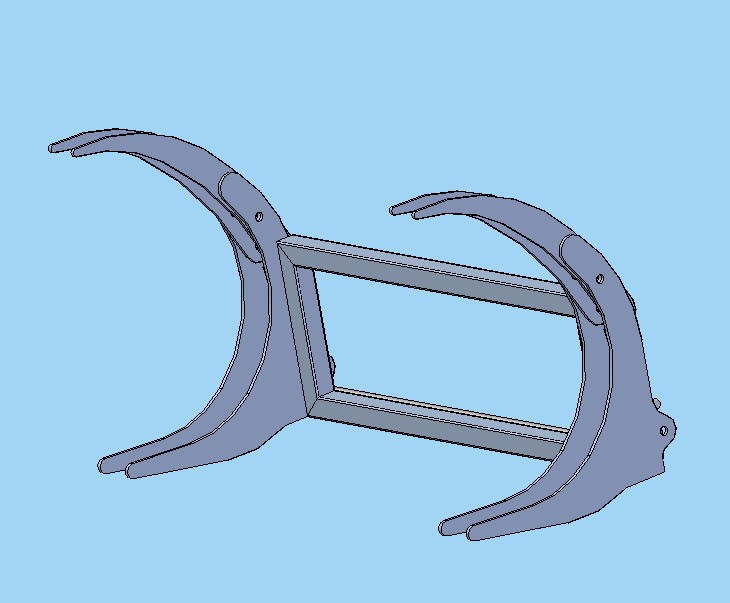

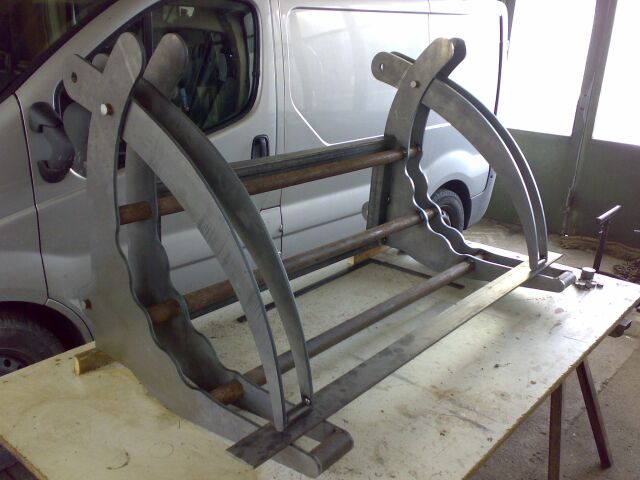

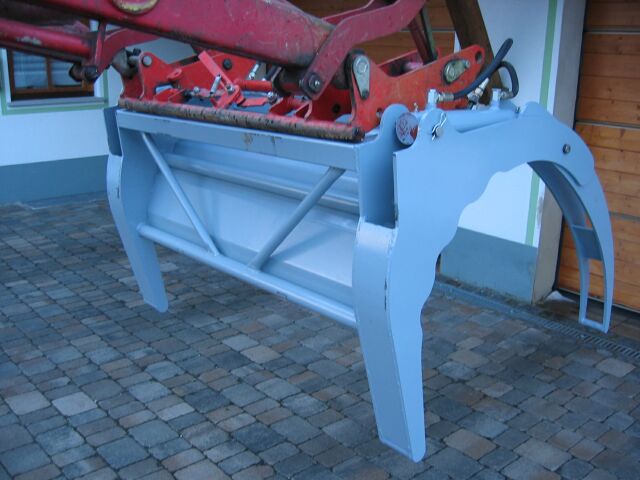

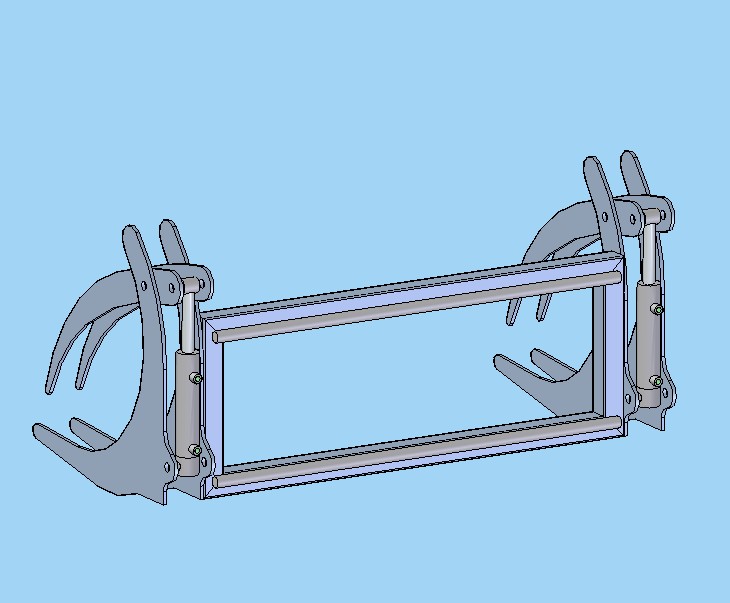

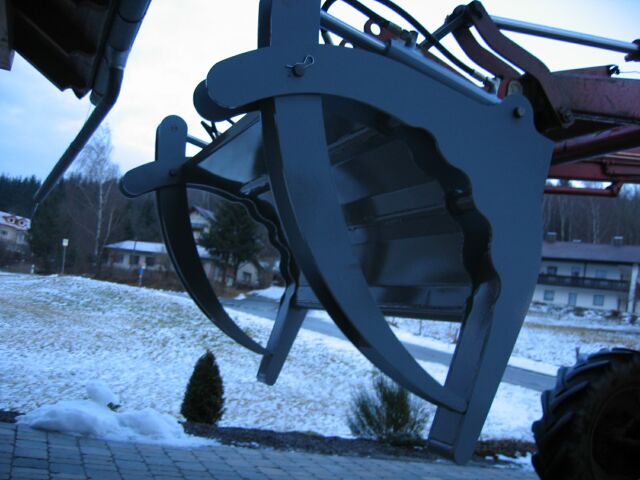

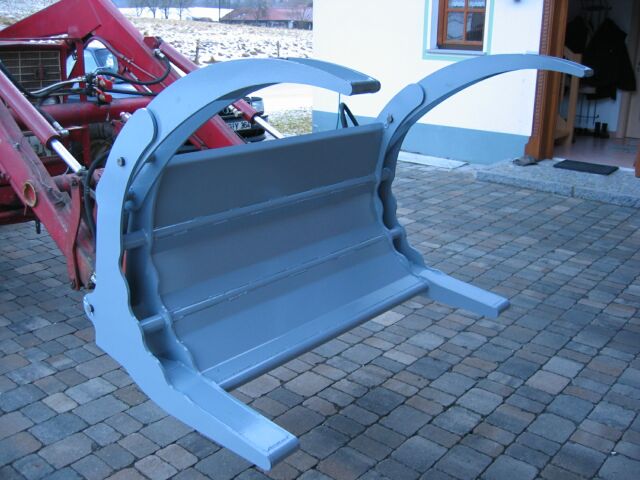

hier meine neue Errungenschaft, von der Konstruktion bis hin zum Eigenbau.

Viele Grüße vom
Woidbauernbua

von **Mich** » Mi Apr 23, 2008 21:33

Hallo Woidbauernbua
Herzlichen Glückwunsch zu deiner sehr gelungenen Konstruktion. Sieht sehr stabil und sauber verarbeitet aus. Wie hat sich die Poldergabel im Einsatz bewert?
mfG
Mich

von **largeman** » Mi Apr 23, 2008 21:48

@Woidbauernbua
Wie hast du deine Einzelteile ausgeschnitten.
Von Hand mit dem Schneidbrenner oder hast du auch eine Plasmaschneidanlage?

von **haldjo** » Do Apr 24, 2008 11:19

vom aussehen her würd ich auf laserschnitt tippen...
