Hallo,

mein Polterschild wurde auch zum Teil mit CAD (Solid Edge) konstruiert, allerdings nur die Brennschneidteile (Seitenplatte, Kettengehänge)...





Bernhard

Woidbauernbua hat geschrieben:Hallo an alle,

hier meine neue Errungenschaft, von der Konstruktion bis hin zum Eigenbau.

Viele Grüße vom
Woidbauernbua

Hallo Woidbauernbua,

eine wirklich schöne und gelungene Konstruktion. Soweit ich weiß hast Du ja auch eine Verladezange für FL Anbau.

Mit welcher Zange arbeitet es sich besser?
Wo liegen die Vor- und Nachteile?


Bernhard

Hallo Bernhard,

ich meine das die Verladezange am FL mehr Vorteile hat als die Polterzange.

Vorteile für mich sind:
- Stämme können rausgezogen werden
- beim Verladen muss man nicht senkrecht zum Wagen stehen
- beim Stämme packen muss man nicht senkrecht zum Stamm stehen
- die Zange kann auch für was anderes verwendet werden, z.B. für Steine, Holzbündel
Nachteile:
- es können nicht so viele Stämme gepackt werden
- ebenso bei Äste oder Abschnitte

Hab mir die Polterzange nur aus einen Grund gebaut, um Äste oder Abschnitte die weit verbreitet sind schnell zu Haufen zusammen fahren kann. Ob das gut funktioniert kann ich noch nicht beurteilen, war in letzter Zeit nicht viel im Wald.

Schönen Gruß vom
Woidbauernbua

largeman hat geschrieben:@Woidbauernbua
Wie hast du deine Einzelteile ausgeschnitten.
Von Hand mit dem Schneidbrenner oder hast du auch eine Plasmaschneidanlage?

Hallo largeman,

ich hab zwar einen Plasmaschneidbrenner zu Hause, hab mir aber die Teile in der Arbeit lasern lassen. Ging einfacher und günstiger, nicht viel Arbeit und die Maße (z.B. Bohrungen der Rohre, Bolzen) sind exakt. Für den Plasmaschneidbrenner hätte ich mir eine Schablone machen müssen, und und und.

Schönen Gruß vom
Woidbauernbua

wirklich schöne Zeichnungen dabei,
aber habt ihr auch jeweils eine Lizens dafür?
wenn nicht, würd ich hier lieber keine Bilder reinsetzen ....

abu_Moritz hat geschrieben:wirklich schöne Zeichnungen dabei,
aber habt ihr auch jeweils eine Lizens dafür?
wenn nicht, würd ich hier lieber keine Bilder reinsetzen ....

Hallo Moritz,

es gibt sehr günstige Schulversionen, mit denen kannst du alles zeichnen was für unseren Gebrauch notwendig ist.

Gruß
Woidbauernbua

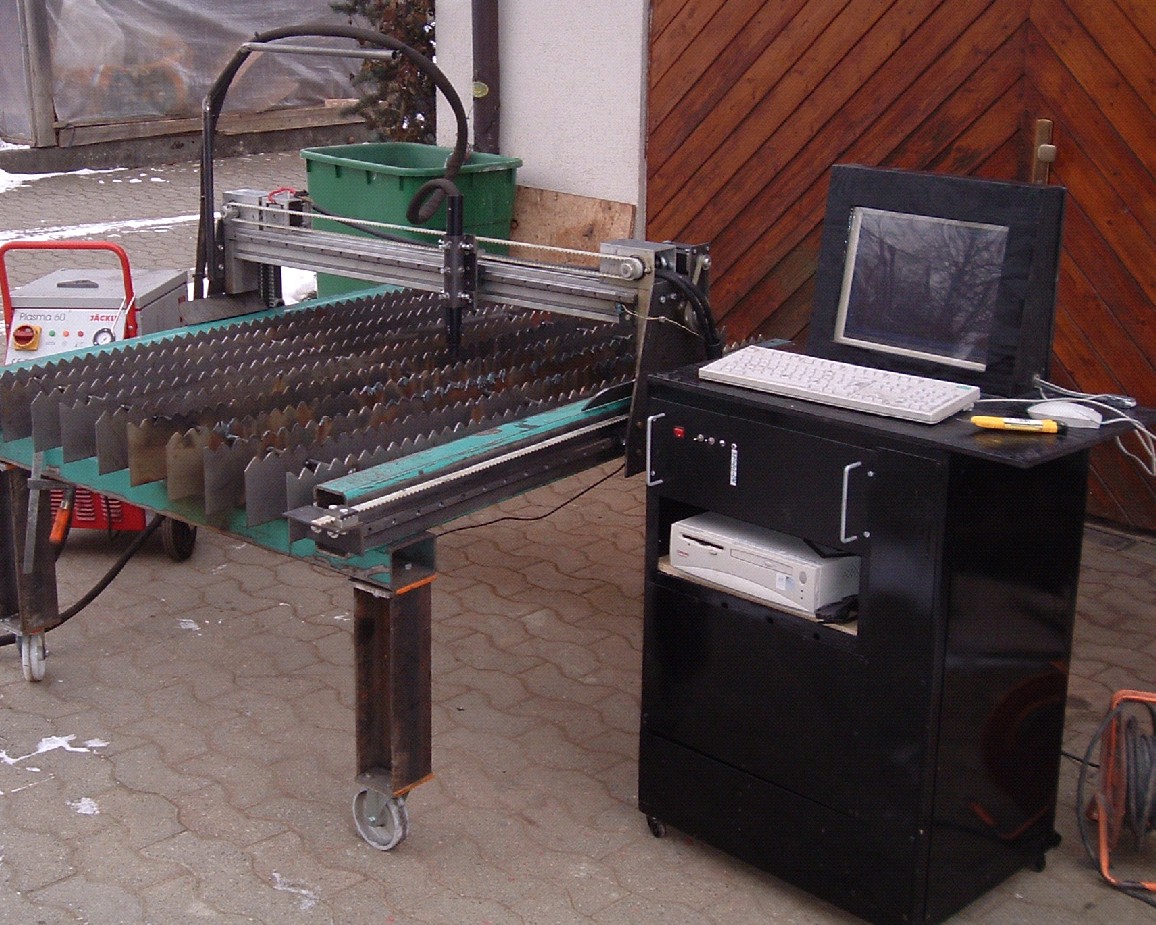

Jo24 hat geschrieben:Meine funktionstüchtige cnc Plasmaschneidanlage

Hallo Leute

ich verkaufe meine cnc Plasmaschneidanlage
wenn jemand interresse hat dan Melden unter 0170/9652227
Verlaufe die komplette cnc Anlage Schneidtisch Steuerung Computer aber Ohne Plasmaquelle

Jo24 hat geschrieben:ich verkaufe meine cnc Plasmaschneidanlage
wenn jemand interresse hat dan Melden unter 0170/9652227
Verlaufe die komplette cnc Anlage Schneidtisch Steuerung Computer aber Ohne Plasmaquelle

hallo, wie groß kannst du denn schneiden?
was soll sie kosten?

Jo

Hallo
Achsen verfahrweg X 1030mm Y 1200mm Z 70mm
Preis 1290 aber ohen Plasmaquelle (Plasmaschneider)

Ich arbeite Schultechnisch mit Catia V5 R19 und Solid Works 2012 versuche ich mir im Selbststudium beizubringen. Nach der Schule werde ich mich nur für Solid Works entscheiden weil ich finde das das Programm wesentlich einfacher und Benutzerfreundlicher ist...

Hallo Jo 24,

wie ist dass mit der Stärke des Plasmastrahls? Ich meine wenn du z.B. eine Bohrung mit 100mm aus einem Blech ausbrennen willst, musst du dann einen kleineren Durchmesser eingeben, oder macht das Gerät das dann automatisch?

Gruß Markus

Das ganze Läuft wie beim Fräsen, der Werkzeugradius wird beim programmieren dazugerechnet oder abgezogen. Je nach Maschine wird da automatisch gemacht......oder die entsprechende CAM Software denkt dran. Beim Brennschneiden braucht man ja auch noch entsprechende Anschnittbögen und entsprechende Nesting-Software sonst machts wenig spass.

Woidbauernbua hat geschrieben:Hallo an alle,
wollte mal fragen ob im Forum auch welche sind die in der Maschinenbaubranche tätig sind und vielleicht auch im Bereich CAD.
Hab auch ein paar Bilder eingestellt von Geräten die ich bis jetzt konstruiert habe. Die Geräte werden leider nicht immer ganz fertig, denn ich zeichne immer nur das Wesentliche (aus Zeitgründen).
Natürlich setze ich das Ganze irgendwann um, meistens wenn Schlechtwetter ist und die Wald- bzw. Holzarbeit nicht viel Spaß macht.
Ich hoffe ich bekomme ein paar Antworten.
Viele Grüße vom
Woidbauernbua

Gestalte alle Vorhaben mit Mechanical Desktop 5 mit Power Pack CAD-technisch durch bevor ich zum umsetzen gehe. Letztes Projekt war meine Spalterwinde - hab ich auch hier gepostet. Das Schöne ist, man sieht vorher wo es klemmt und eng wird, und man kann schön mit der FEM-Simulation die Kräfte einleiten und entsprechend verstärken..

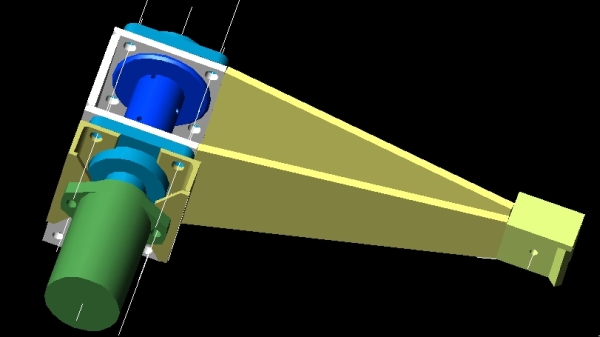

Hier maln Bild von der Spalterwinde.
