Eigenbau von Geräten mit Hilfe CAD

von **Woidbauernbua** » Sa Mär 03, 2007 19:50

Hallo an alle,

wollte mal fragen ob im Forum auch welche sind die in der Maschinenbaubranche tätig sind und vielleicht auch im Bereich CAD.

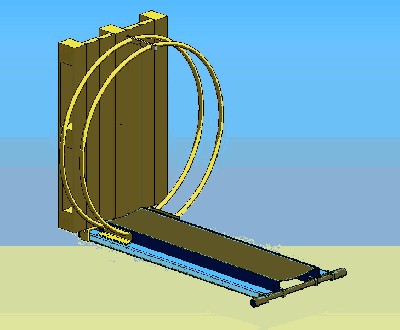

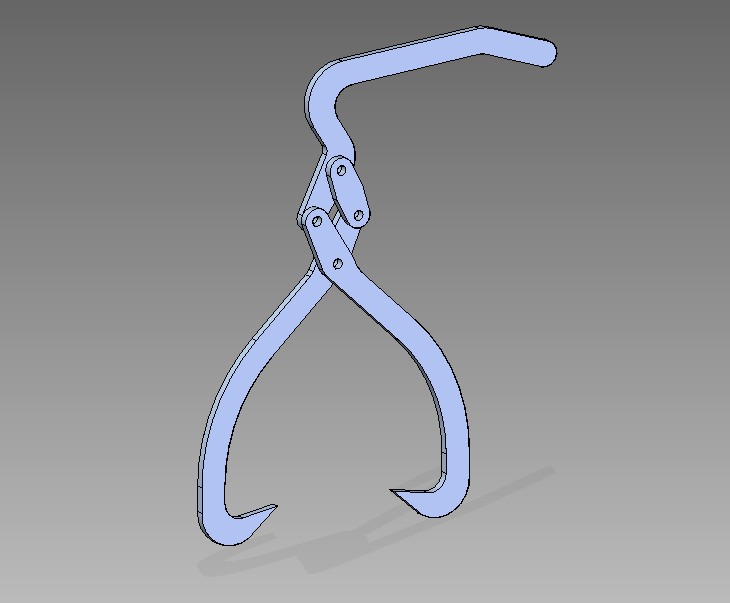

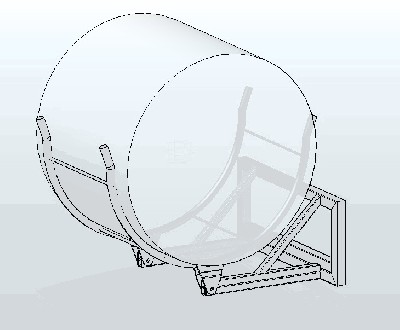

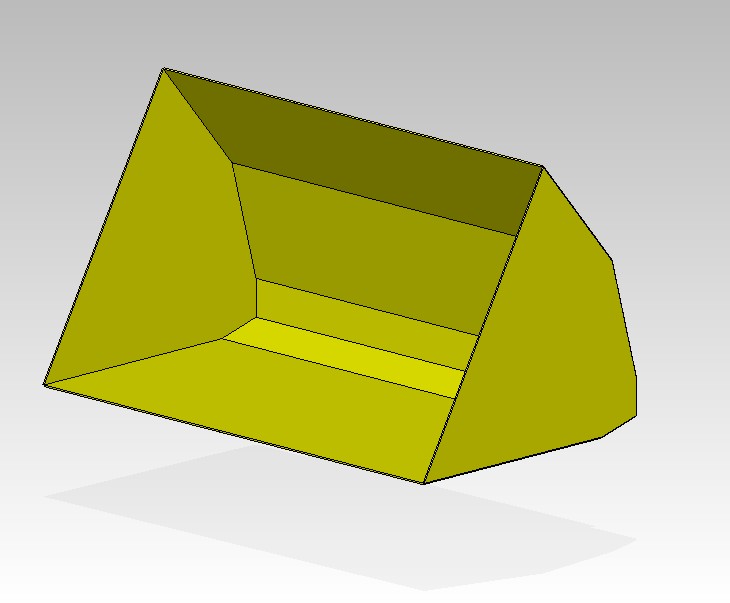

Hab auch ein paar Bilder eingestellt von Geräten die ich bis jetzt konstruiert habe. Die Geräte werden leider nicht immer ganz fertig, denn ich zeichne immer nur das Wesentliche (aus Zeitgründen).

Natürlich setze ich das Ganze irgendwann um, meistens wenn Schlechtwetter ist und die Wald- bzw. Holzarbeit nicht viel Spaß macht.

Ich hoffe ich bekomme ein paar Antworten.

Viele Grüße vom
Woidbauernbua

von **Holzprofi** » So Mär 04, 2007 8:41

Gelöscht...

von **Holzprofi** » So Mär 04, 2007 8:46

Gelöscht...

von **Holzprofi** » So Mär 04, 2007 8:48

Gelöscht...

von **Woidbauernbua** » So Mär 04, 2007 9:19

Holzprofi hat geschrieben:mist schon wieder nicht geklappt

Wie kann ich denn hier Bilder einfügen?
Würde euch meine Zeichnungen auch gerne mal zeigen.

Vielen Dank für das Lob.

Für Bilder einfügen musst Du auf "Durchsuchen" klicken, das Bild auswählen und dann auf "Attachment hinzufügen" klicken. Bei mehreren Bildern das Ganze wiederholen. Bei Vorschau kannst Du das Ganze mal anschauen ob es geklappt hat.
Bei mir hat es das erste mal auch nicht geklappt, bis ich es rausgefunden hab.
Ich hoffe es klappt, ich bin schon gespannt.

In Sachen 3D, da hab ich zu Hause ein "Homeversion" wenn Du weißt was ich meine.

Viele Grüße vom
Woidbauernbua

von **Holzprofi** » So Mär 04, 2007 10:09

Gelöscht...

von **JD 940** » So Mär 04, 2007 11:23

Hallo Holzprofi,
du musst Bilder von den Zeichnungen machen (jpeg).

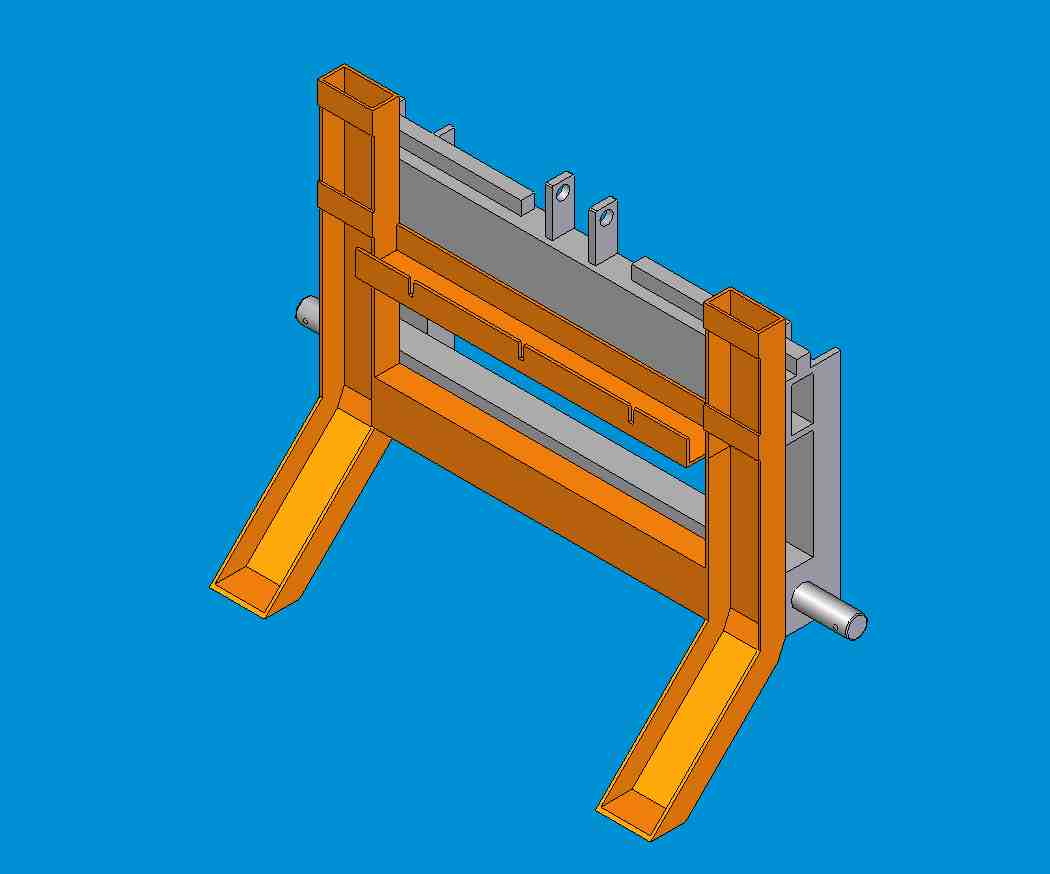

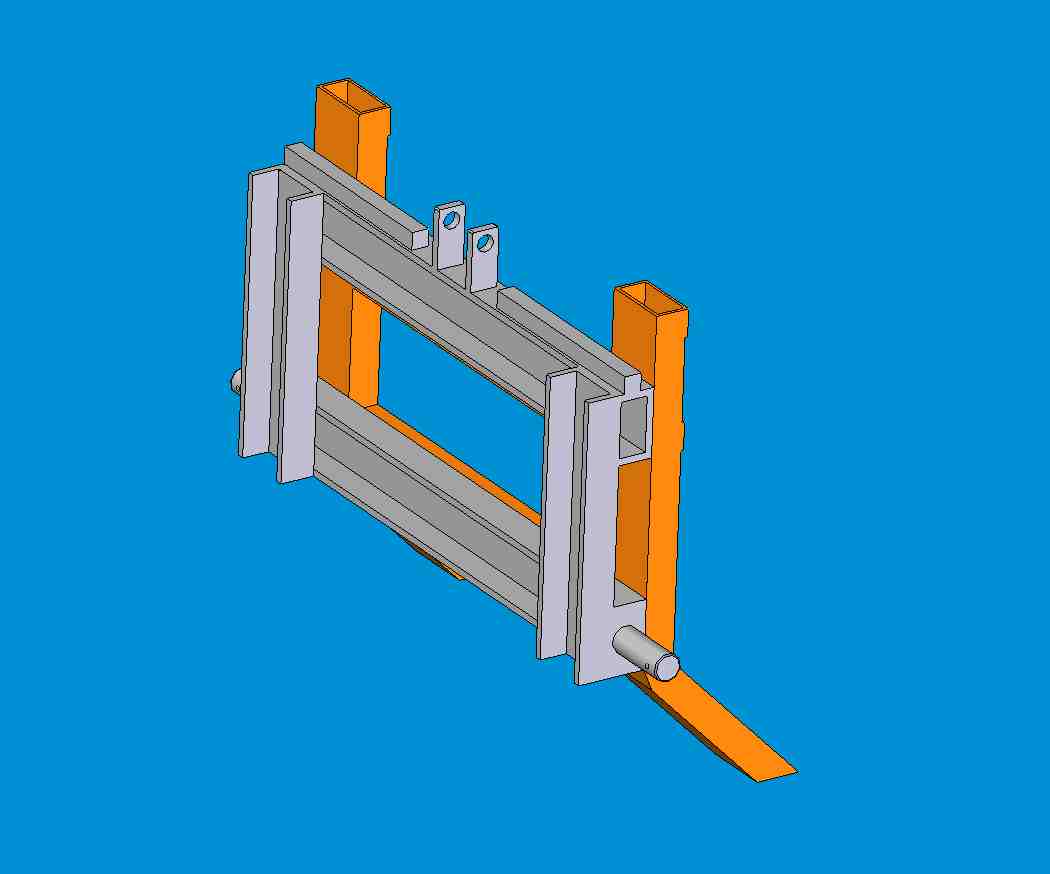

Hier kommen auch noch ein paar Konstruktionen von mir.

Gruß Simon

von **Holzprofi** » So Mär 04, 2007 11:49

Hallo

@JD 940
Auch von dir: Sehr schöne Zeichnungen und Bilder ihr könnt schon was. Du hattest mir ja den Tipp mit dem 2D programm gegben, funzt prima. Nur kann ich halt leider keine 3D Planungen erstellen.

Gruß Holzprofi

von **JD 940** » So Mär 04, 2007 12:00

Hallo Holzprofi,
geh bei dem Programm auf "Datei" dort ist bei mir punkt in der liste "Als Bild Speichern". An sonsten mit einem Bild bearbeitungs Programm vom Desktop "ab fotogafieren"
Die 2D version läuft bei mir nicht weil ich schon das andere Programm hab.

Gruß Simon

von **Holzprofi** » So Mär 04, 2007 12:14

Gelöscht...

von **lobi89** » So Mär 04, 2007 12:43

@Holzprofi
also bei meinem Solid Edge V 12 Part is es so dass du die Zeichnung als Bild abspeichern kannst.
Dazu geh folgendermaßen vor:
>Zeichnung erstellen
>Datei > als Bild speichern
>Dateiname eingeben
>Dateityp festlegen
>also nicht Windows Bitmap (*.bmp)
>sondern JPEG-Bild (*.jpg)
>Speichern
>fertig

MFG

von **nightfighter** » So Mär 04, 2007 12:45

die datei öffnest du mal mit paint (in der startliste meist unter zubehör) und dann speicherst du es direkt wieder aber dann als jpeg.

viel erfolg

von **Eicherfahrer** » So Mär 04, 2007 12:46

Hallo !

Die Zeichnungen sehen ja super aus. Wo kann man denn mal in so ein kostenloses Programm reinschnuppern. Also ich meine eine einfach zu verstehende Anleitung zum Umgang mit dieser Technik.
Gruß
Eicherfahrer

von **Woidbauernbua** » So Mär 04, 2007 14:15

@Holzprofi

lobi89 und nightfighter haben es gut erklärt wie Du eine jpg-Datei erstellen kannst.
Wenn Du es nicht hinbekommst, keine Panik wir helfen Dir.
Zur "Homeversion" kann leider nicht mehr dazu sagen, aber ich habs extra mit Anführungszeichen geschrieben. Ich hoffe Du weißt jetzt wie ich das meine.

@JD 940

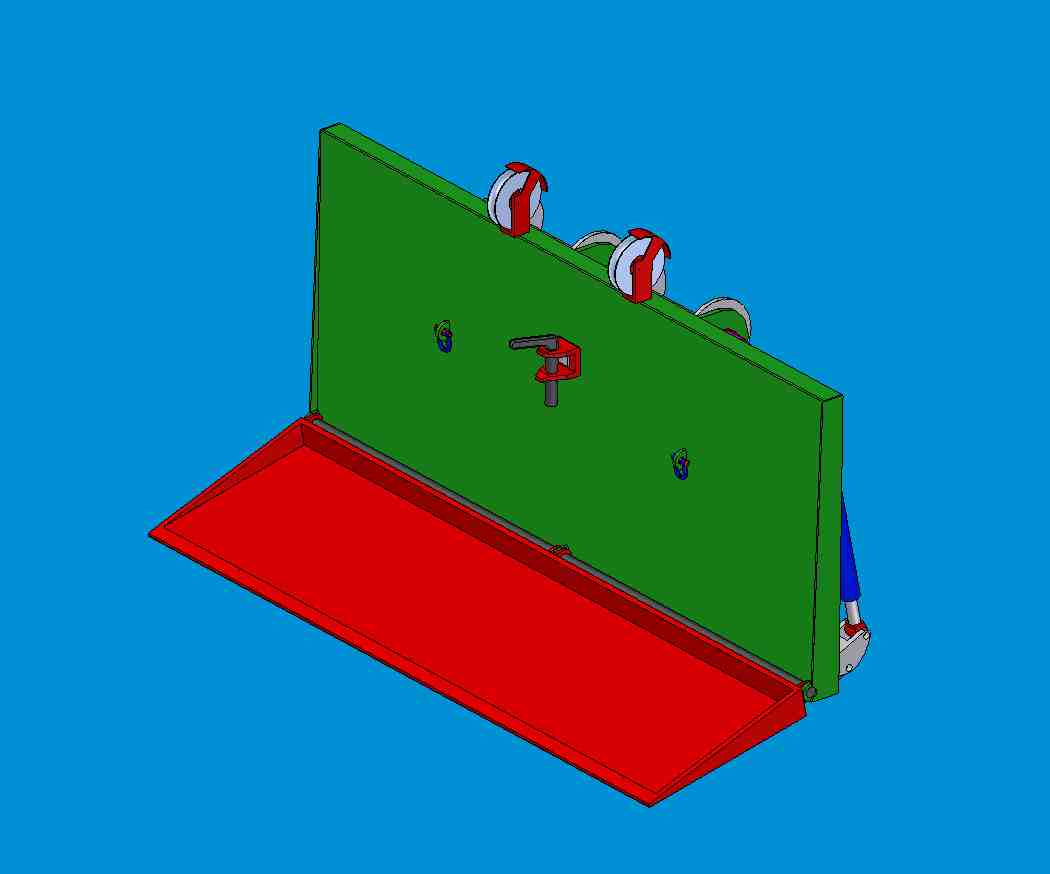

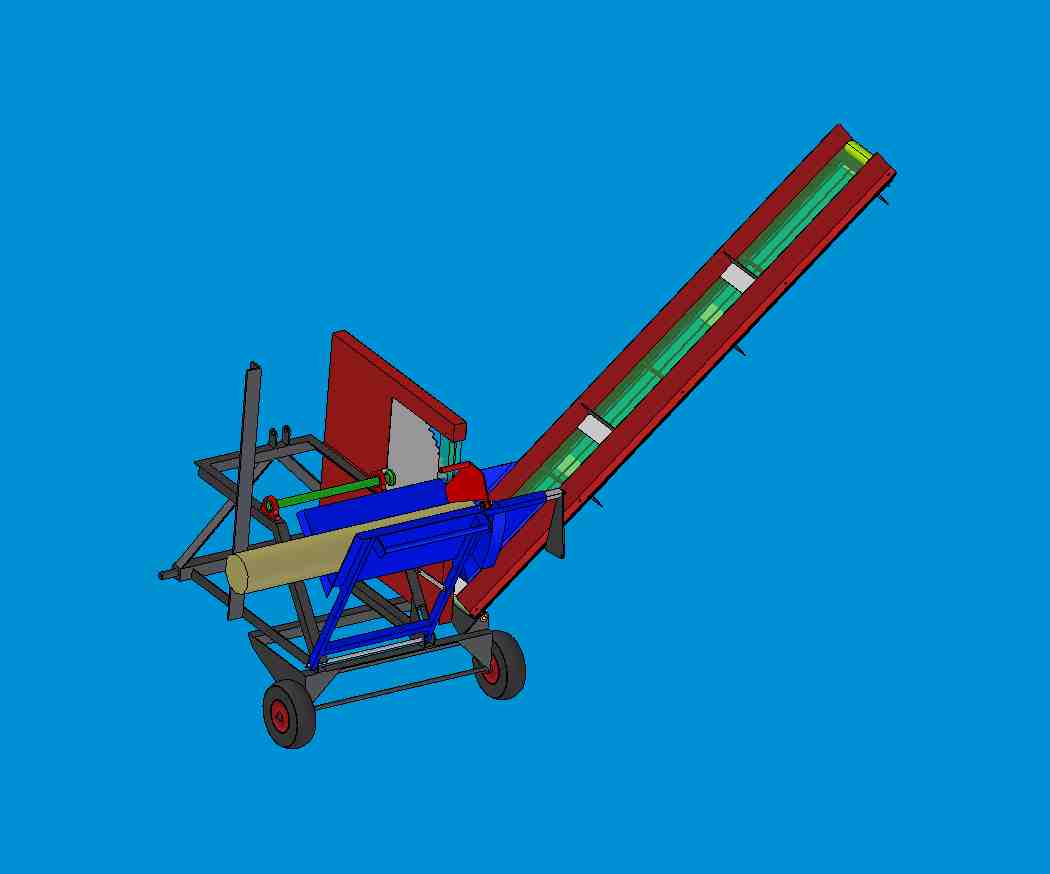

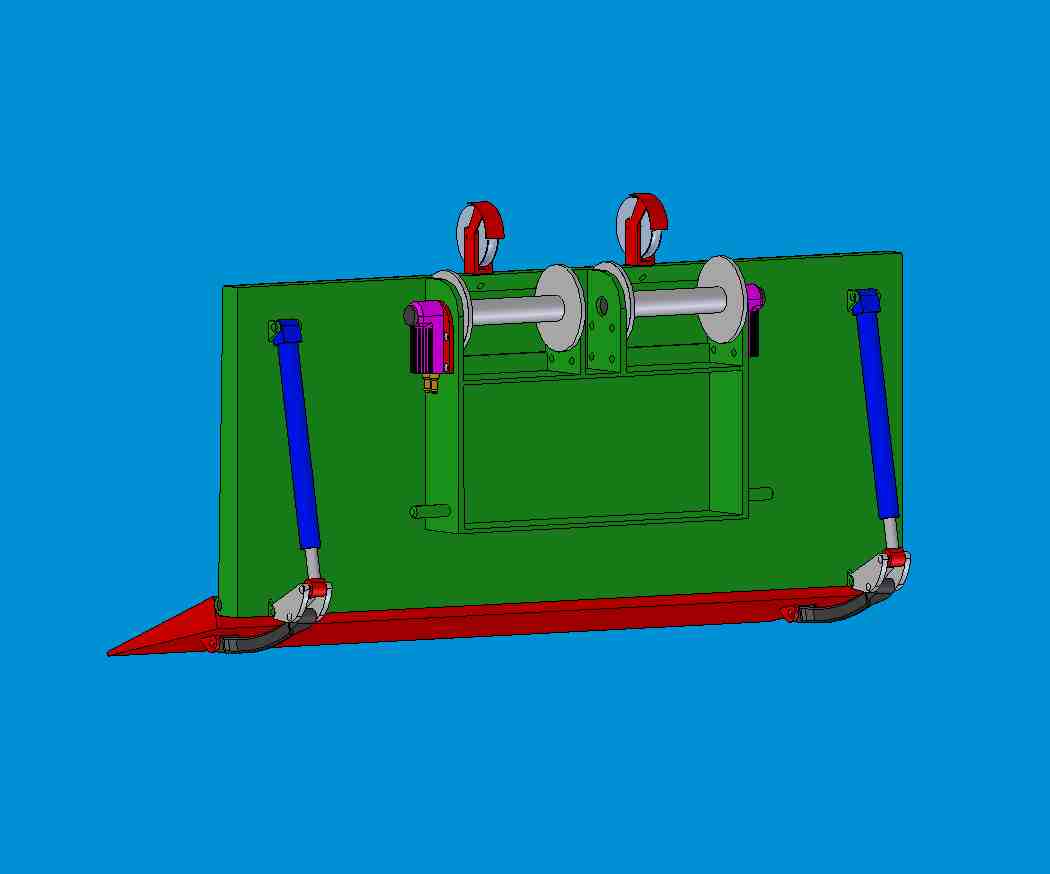

Sieht super aus die Kreissäge und das Rückeschild. Möchtest Du Deine Konstruktion auch umsetzen?
Zeichnest Du auch beruflich mit SolidEdge?
Ich zeichne seit 6 Jahren damit und hab mit der Version 10 begonnen und wir setzen jetzt die V18 ein, auch meine "Homeversion" ist die V18 (aktuellste Version V19).

@Eicherfahrer

SolidEdge ist ein einfach zu erlernendes CAD-Programm mit einem eigenem Lernprogramm. Aber nur mal so reinschnuppern, ich glaub da hast Du keine große Freude daran. Bei Interesse würd ich es Dir natürlich empfehlen.

Viele Grüße vom
Woidbauernbua

von **Fendt412** » So Mär 04, 2007 14:22

Nicht schlecht die Zeichnungen :shock:

Ich selbst mach mir die "Zeichnungen" nur immer im Kopf...leider sind dann meine Gedanken viel zu oft beim "konstruieren" neuer Sachen, wodurch ich bei andern Arbeiten abgelenkt bin
