15euronen?? Man man man!! Da sieht man, dass es immer noch besser und günstiger geht. Bin mal gespannt auf die Bilder. Solltest du die Teile echt für 15eu herstellen können würde ich mir echt überlegen die zu verkaufen. Kannste mal locker 1000% Gewinn mit machen. Selbst meine Schaltung war schon konkurrenzlos günstig und kostete noch das 5-Fache.

für 15,- herstellen wird man das nicht können. Teilepreis ist schon realistisch. Ich nehme an das ist ein "einfacher" digitaler Zähler, der bei den gewählten Ziffern ein Relais auslöst?
Schaltplan wäre fein, meine vorhandene Accord-Schaltung zickt rum, ich finde den Fehler nicht und so könnte man dem überteuerten Teileservice ein Schnippchen schlagen
Habe aber Verständnis wenn du das know-how nicht ins www stellen willst, dann muss ich eben selber denken
Grüße, Dietrich

habe jetzt meine fahrgassenschaltung basierend auf der "siemens LOGO" steuerung fertig, und erfolgreich getestet.

habe mich für diese steuerung entschieden, da ich zu wenig ahnung von digitaltechnik habe, und man sie sehr flexiebel und einfach programmieren kann.

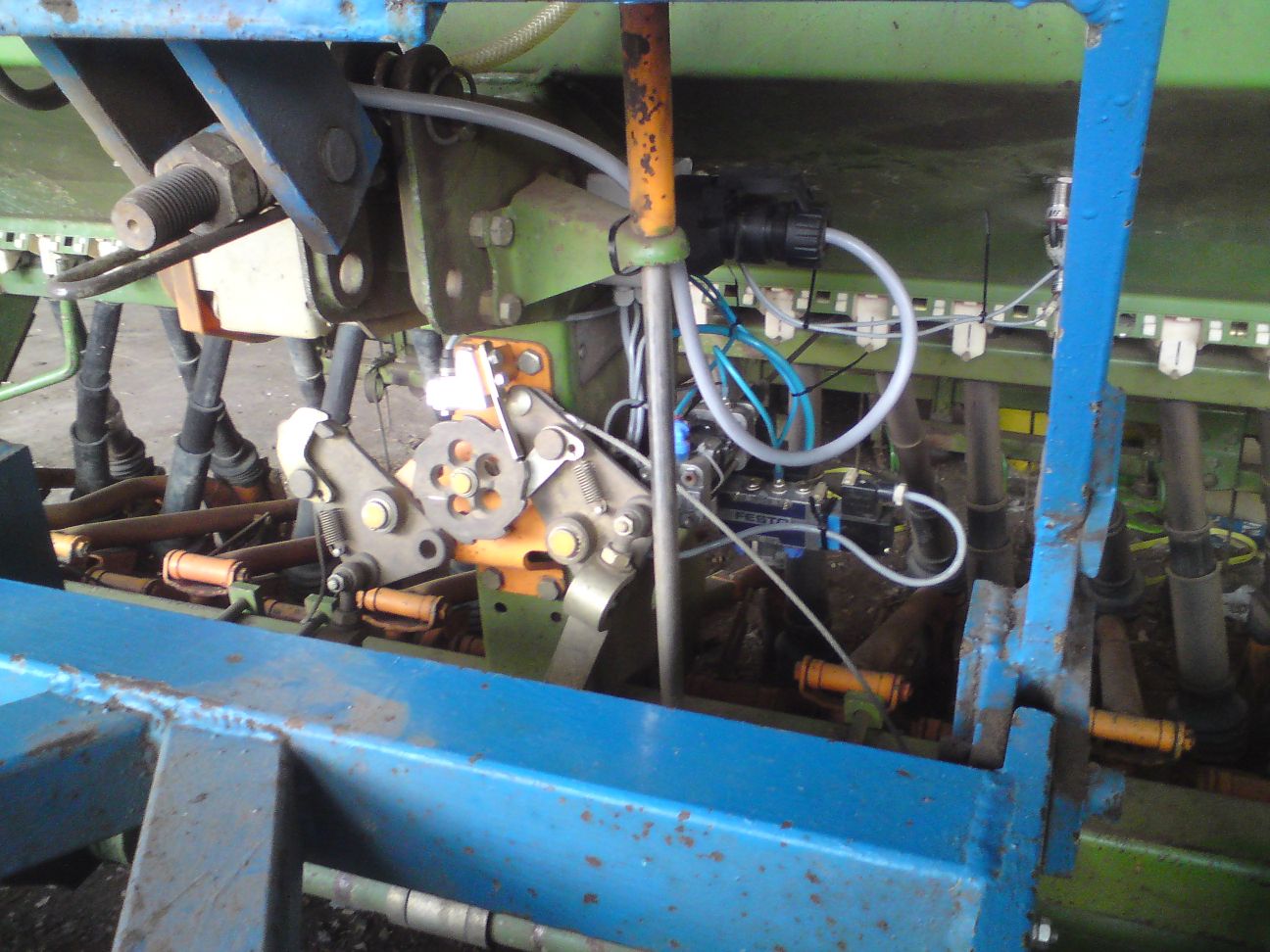

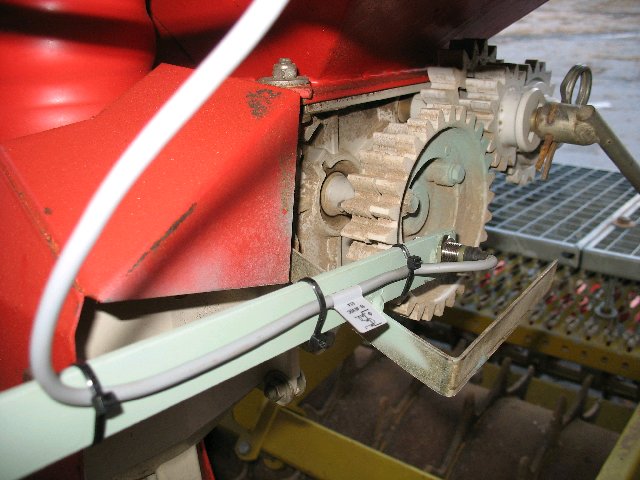

wie auf dem bild zu sehen, hole ich das spignal für den zählimpuls am klinkenrad der spuranreiserschaltung, mittels eines induktiven näherungsschalter. in der steuerung werden die impulse in einem zähler ausgewertet, und dann je nach gewählter bahnzahl vorwähle (1. kippschalter). wenn eine fahrgasse an der reihe ist schaltet das pneumatikventil durch, der zylinder zieht an. dies wird zur reedkontakte am zylinder überwacht. im display kann die aktuelle bahn, sowie der füllstan, und eventuelle fehlermeldungen angezeitg werden
als kleines extra habe ich noch einen zweistufigen füllstandswarner eingebaut, der mittel kapazitiver näherungsschalter angesteuert wird.

zu den kosten:

siemens logo steuerung ca 185€
Gehäuse kabel stecker, schalter sonstige kleinteile ca 70€
pneumatikzylinder bei ebay 8€
pneumatikventil, näherungsschalter 3 kisten oettinger cola mix

ist zwar nicht die kostengünstigst variante, aber ziemlich kompfortabel durch das display und sehr flexiebel

ach werde mir die steuerung jetzt auch noch zur drehzahlüberwachung am mähwerk (riemenschlupf) verwenden. hoffe mal, dass es klappen wird

@ Reddibauer

Mich würden mal Bilder deiner FGS interessieren.


@ all:

Habt ihr eure Eigenbau-FGS auf Lochrasterplatinen aufgebaut oder habt ihr extra Platnen dafür entworfen / geätzt?


MfG
Ede

Ich habe eine Lochrasterplatine verwendet und die unnötigen Brücken mit ner Reissnadel entfernt.

Gruß,
Lappen

Entschuldigt bitte die verspäteten, verpennten Antworten.

Teilepreise halten sich mit in Grenzen da wir unter anderem alte Reciver
ausgeschlachtet haben, z.B. Digitalanzeigen, Drückknöpfe usw.
Platine wurde geätzt. Schaltplan erstellte mein Bruder! wie des Ding
funz weiß nur der, mal anhauen ob der den rausrückt. Stunden darf man leider nicht dazurechnen, sonst könnts teuer werden, aber des ist ja sein hobby.

So,
ich hab mich dann auch mal als Fahrgassenschaltungsbauer / Programmierer versucht. Vorläufige Bilder siehe unten, es wird aber noch ein wenig verändert bzw. ergänzt.




MfG
Ede

Also wenn ich mir Eure Schaltungen so ansehe, könnte ich fast neidisch werden - bin wirklich beeindruckt

Ich suche ja schon seit längeren eine Überwachungselektronik für mein Becker Maissägerät. Das ganze sollte folgende Funktionen beeinhalten

- Kontrolle über LED das sich die Zellenräder drehen; bei Stillstand sollte ein akustisches Warnsignal ertönen
- Kontrolle dass sich der Düngerantrieb (Variatorscheibe) dreht
- Anzeige über die Düngermenge kg/ha (evtl über die Drehzahl der Variatorscheibe)
- Anzeige des Luftdruckes
- Hektarzähler
- Füllstandsüberwachung Dünger
- Füllstandsüberwachung Säkästen

aber leider bin ich mit den Lötkolben nicht so geübt ...

Hallo Bernhard,
- Kontrolle über LED das sich die Zellenräder drehen; bei Stillstand sollte ein akustisches Warnsignal ertönen
- Kontrolle dass sich der Düngerantrieb (Variatorscheibe) dreht
- Hektarzähler
- Füllstandsüberwachung Dünger
- Füllstandsüberwachung Säkästen
dürfte im Prinzip mit einer Logo kein Problem darstellen. Habe da jetzt noch nichts ausprobiert, da ich keine Zeit habe im Moment, aber nach kurzem Nachdenken hatte ich schon erste Ideen .

Für diese Anzeigen:
- Anzeige über die Düngermenge kg/ha (evtl über die Drehzahl der Variatorscheibe)
- Anzeige des Luftdruckes
könnte es schwierig werden, wobei die Anzeige des Luftdruckes noch realisierbar sein dürfte, wenn man nen passenden Sensor findet, zumindestens in der Form, daß die Logo bei zu geringem Luftdruck Alarm schlägt. Ob man die Anzeige des Luftdruckes absolut in Zahlen (mBar)hinbekommen würde, kann ich im Moment so nicht sagen. Bei der Anzeige der Düngermenge je ha wird es wahrscheinlich an der begrenzten Rechenfähigkeit der Logo scheitern. Ich hatte auch noch keine Idee, wie ich km/h anzeigen lassen kann, und die Problematik liegt ähnlich.

Ansonsten wäre vielleicht ein Müller Unicontrol etwas für dich, der müßte das alles mehr oder weniger beherrschen.

http://www.mueller-elektronik.de/index.php?a=59

Zitat Müller Homepage zum Unicontrol:
"Einzelkorn-Sämaschine
Maximal 18 Aggregate können überwacht werden. Für jedes Aggregat wird die aktuelle Aussaatmenge mit dem Sollwert verglichen. Tritt eine Störung auf, ertönt ein Alarm und die Nummer des defekten Aggregats wird angezeigt. Zusätzlich können das Gebläse und bis zu drei Antriebswellen überwacht werden."

Mit der Überwachung der einzelnen Aggregate brauchst du schonmal keinen Füllstandsmelder für die Saatkästen mehr. Hektar zählt der auch, fehlt nur noch die Füllstandsüberwachung des Düngertanks.

Ist aber dann nicht selbstgemacht .

MfG
Ede

das logo textdisplay währe echt noch ne überlegung zum nachrüsten meiner schaltung

Ist wirklich klasse das Textdisplay, aber recht groß und Tief, deswegen hab ich auch so ne wüste Kiste...

Und das macht das ganze Ding relativ teuer, aber mal sehen wozu man die Bastelei sonst noch brauchen kann, wenn das säen fertig ist .

Für 150€ hätte ich ne gebrauchte FGS-Elektronik von Accord bekommen können, das wäre auf jeden Fall billiger gewesen. Aber man tüftelt ja gerne, und jetzt hab ich nen Hektarzähler und n Mäusekino mit dabei .

MfG
Ede

wie hast den hektarzähler programmiert?

kann man da irgendwie nen multiplikator einbauen?

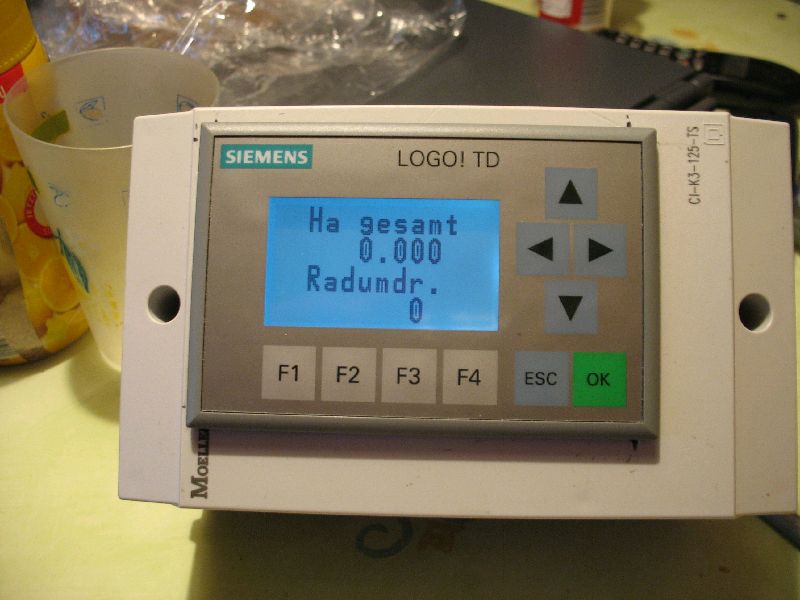

Für den Hektarzähler brauchst du zwingend ne Logo 0BA6. Da gibts analoge Arithmetik (Grundrechenarten) und Analogverstärker, darüber habe ich dann einfach Radumfang mit Arbeitsbreite multipliziert. Das blöde ist nur, daß eine Nachkommastelle fehlt. Aber vielleicht programmiere ich das auch noch mal um auf Anzeige der Quadratmeter, dann brauch ich ja keine Nachkommastelle mehr.

MfG
Ede

Edit:
Das resetten der 2 Zähler erfolgt über je eine Funktionstaste des Textdisplays, die ich über eine Einschaltverzögerung von 5 Sekunden gegen ungewolltes resetten gesichert habe.

Hallo,

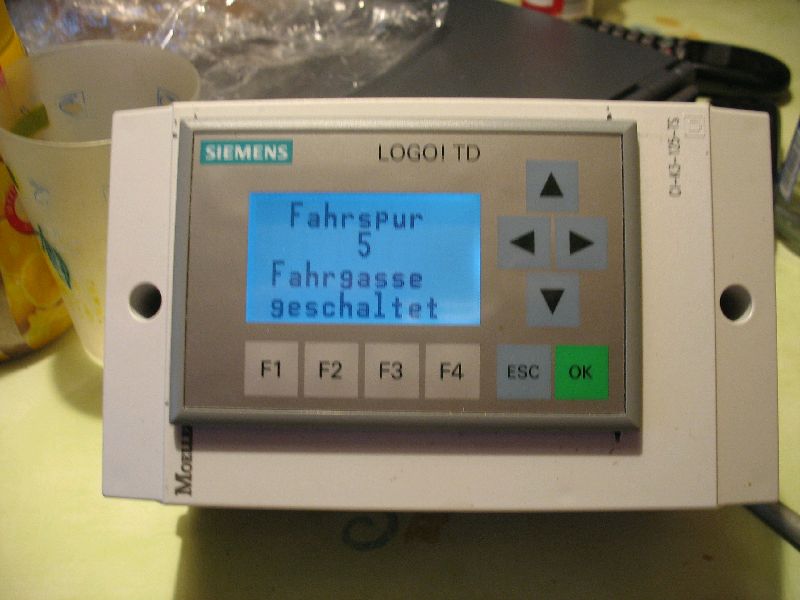

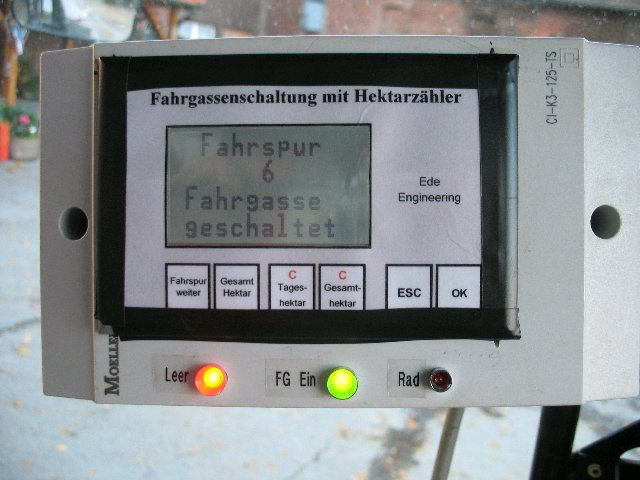

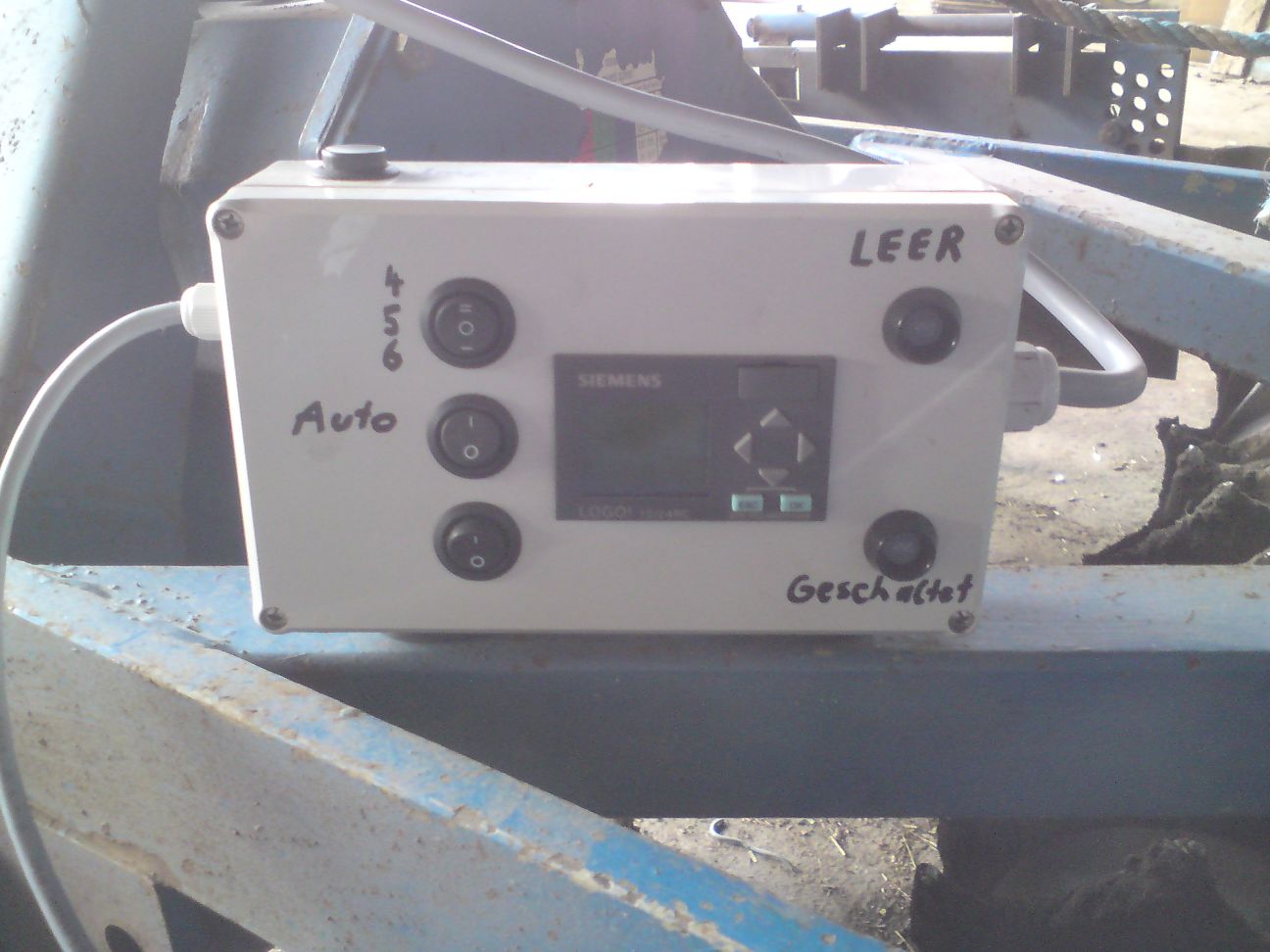

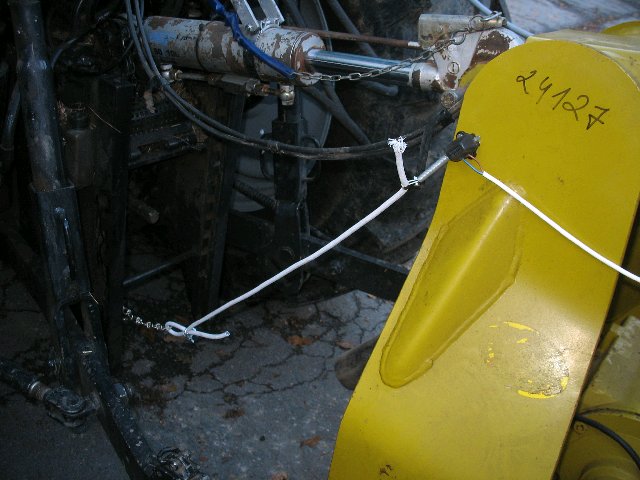

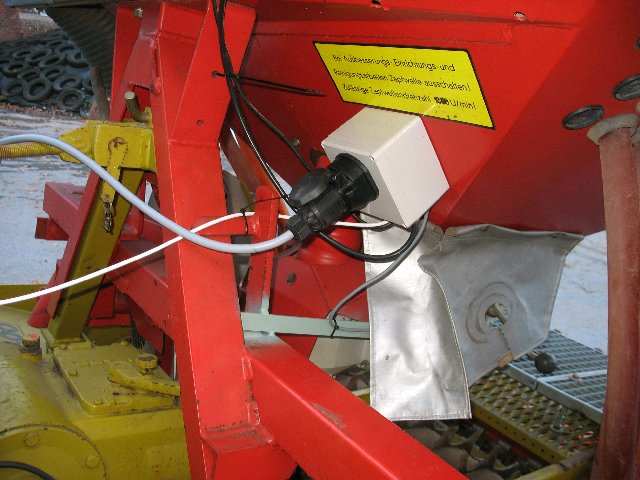

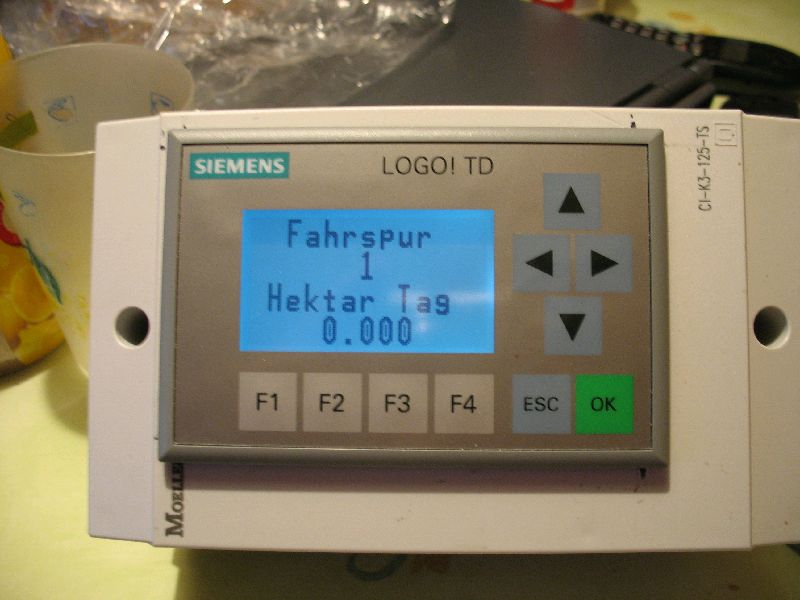

hier nochmal Fotos der endgültigen Fassung meiner Fahrgassenschaltung:
