Hallo Ede75,
Das sieht ja sehr professionell aus.
Ich plane zur Zeit einen Hektarzähler auf Basis der LOGO!, blick nur noch nicht so ganz durch wie man so was schaltet.
Könntest Du mir deine .lsc Datei senden?

Hallo Leute,

ich wollte mir so einen Fahrgassenzähler bauen wie der Kolege Lappen nur leider weiß ich noch nicht wie ich das mit dem zählen hinbekommen soll, ich will wohl nicht unbedingt eine sbs verbauen, weil es soll nur mit einer led anzeigen, in welcher spur man sich befindet. Das soll so zu sagen fuktioniren wie bei der Accord sähmaschine. Könnt ihr mir vieleicht helfen??

daIhoid hat geschrieben:Hallo Ede75,
Das sieht ja sehr professionell aus.
Ich plane zur Zeit einen Hektarzähler auf Basis der LOGO!, blick nur noch nicht so ganz durch wie man so was schaltet.
Könntest Du mir deine .lsc Datei senden?

Hi,
ich mußte im Lauf des säens feststellen, daß die Logo nur bis 3,2ha zählen kann. Nach dem umprogrammieren konnte ich in der Simulation dann bis 12ha zählen, dann ist auch Schluß. Das Problem an der Sache ist, daß die Logo nur Zahlen bis ca. 32000 verarbeiten kann. Ich wollte es bis auf 32 ha ausbauen, habs aber bisher noch nicht geschafft.

MfG
Ede

Mahlzeit

würde mir gern die Fahrgassenschaltung von Lappen nachbauen. Wäre nett wenn mir jemand den Schaltplan zusenden könnte oder evtl auch den Logikplan. Oder hat noch jemand einen andere Lösung gefunden

Gruß Flo

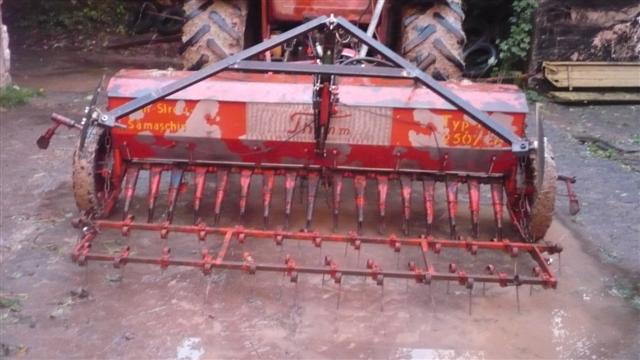

Haben jetzt auch ein bisschen getüftelt und eine Fahrgassenschlatung mit Vorauflaufmarkierung an unsere "ur-"alte Thimm Edelstahl-Sämaschine gebastelt. Das ewige absteigen vom Schlepper um die Sätüten in der Fahrgasse zuzumachen hat fußkrank gemacht. Das ganze Werk sieht im Moment zwar nicht so wunderschön aus aber es funktioniert nach heutigem Probelauf im "Trockenen" problemlos. -Vielleicht könnte man ja mal im WInter den Sandstrahler und Lackierpistole anlegen-

Teilekosten: je 30€ für die beiden Rollschare
die restlichen Materialen flogen in der Werkstatt rum
der Bordcomputer und die Reed-Kontakte stammen von einem Ballenwickelgerät
die Achsen bzw. Lagergehäuse für die Schare sind selbst angefertigt

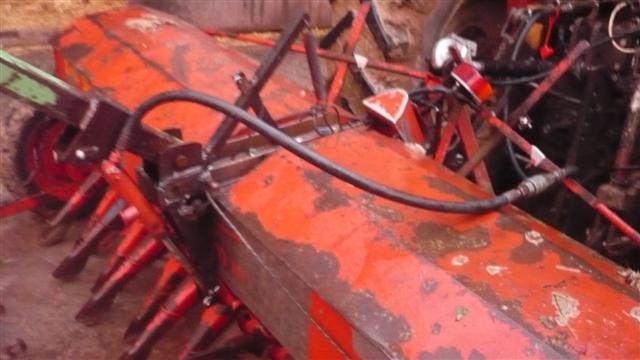

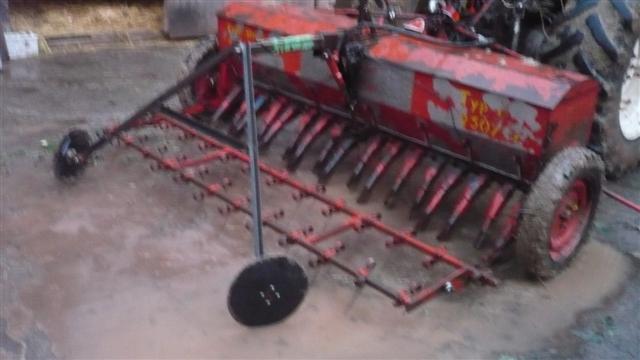

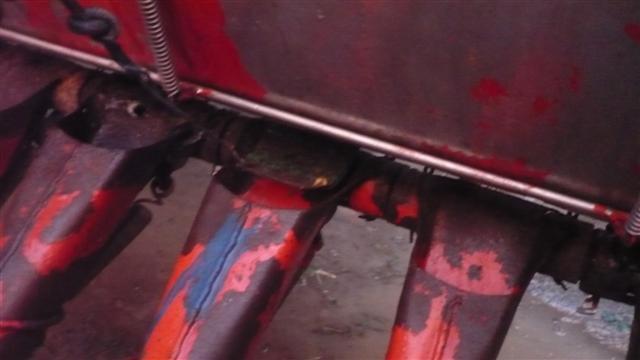

Aufbau: Das System besteht aus folgenden Komponenten. DIe Vorauflaufmarkierung, 2 Klappen am Säkasten die die Sätüten öffnen bzw. schließen und der Bordcomputer, der Auskunft gibt in welcher Spur man sich befindet und ein Warnsignal abgibt wann eine Fahrgasse angelegt werden muss. Dazu kommen noch Reed-Kontakte am Spuranzeiger und am Arm der Vorauflaufmarkierung (ab jetzt "FAM").Die FAM wird über ein einfach-wirkendes Steuergerät hydraulisch betätigt. Zum Anlegen einer Fahrgasse wird die FAM abgesenkt; über einen Seilzug am Arm der FAM werden dann "automatisch" die beiden Klappen am Säkasten geschlossen-diese beiden "Tüten säen nun nicht mehr". Ist man am Ende der Gasse angelangt werden beim ausheben der FAM die beiden Klappen über eine Feder wieder geöffnet. Über den Bordcomputer kann der gewünschte Abstand der Gassen eingestellt werden. Auf dem Display wird angezeigt wieviele Spuren man noch säen muss bis die Fahrgasse angelegt werden muss. Der Zähler zählt von "oben runter" bis "0" (jedesmal wenn der Spuranzeiger betätigt wird gezählt), dann ist die FAM abzusenken. Hebt man die FAM wieder hydraulisch aus springt der Zähler zurück auf den Ausgangswert. In der letzten Fahrspur bevor die Gasse angelegt werden muss ertönt ein akkustisches Signal.

Jetzt muss nur noch die Öl-Durchflussmenge zum Zylinder verringert werden, das geht alles zu ruckartig

Also für uns sollte das genügen. Hauptsache man verzählt sich nicht mehr und muss vor allem nicht mehr so oft absteigen...

Video: http://www.myvideo.de/watch/7719708/sae ... nschaltung

Bin leider immer noch nicht weitergekommen. Wer schon Erfahrungen damit gesammelt hat oder eine Vorlage zu bieten hat kann sich gern bei mir melden

Hallo floloew,

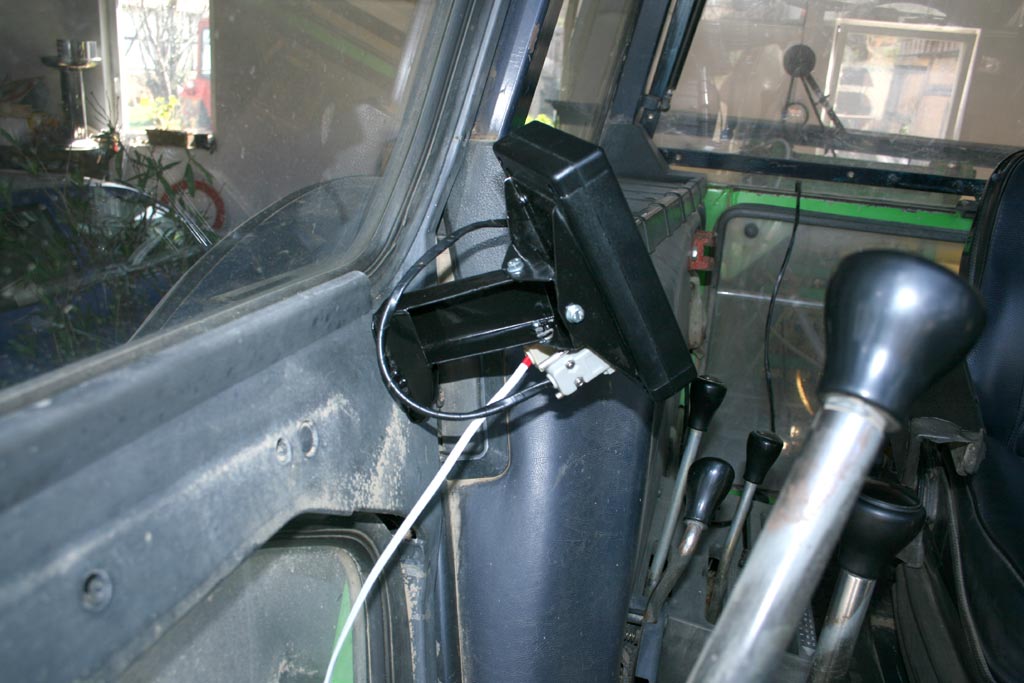

habe meine Fahrgassenschaltung selber gebaut.
siehe Bilder:





http://www.landtreff.de/wer-hat-selbstgebaute-landmaschinen-t19203-120.html#p700703
TramLine Controls , Saxionia A200 A201 Bauanleitung Selbstbau Fahrgassensteuerung Bordcomputer Hektarzähler Nachrüstung Entwurf Entwicklung Planung

Hallo Tom

Schaut gut aus deine selbstgebaute Fahrgassenschaltung. Was ist das für ein Fahrgassencomputer?
Was hat alles zusammen gekostet?


Mfg Gerald

Hallo Gery79,

Ist alles kompletter Eigenbau von der Elektronik, Mechanik bis zur Programmierung.
Was das alles zusammen gekostet hat, muss ich erst mal durchrechnen.

Hallo Gery79,

so hab das ganze mal genau nachgerechnet. Der reine Materialbedarf nur für den "Fahrgassencomputer" ohne Stellantriebe beläuft sich bei rund 90 Euro.
Dazu kämen noch folgender Arbeitsaufwand:

-Leiterplatte bestücken, auf Lötbrücken kontrollieren, Software aufspielen,alles testen
-Gehäuse Aussparung für Display , Taster und Anschlussbuchsen einbringen
-Frontplattenfolie bedrucken, sauber ausschneiden und aufkleben
-Bleche für frei justierbare Haltung fertigen, bohren , abkanten , lackieren, trocken , zusammenbauen
-Anschlussbuchsen einbauen und verdrahten.

Der ganze Entwicklungsaufwand von etwa 3 Wochen ist da noch nicht mit eingerechnet.

Hallo,
keine Ahnung ob es hier noch jemanden Interessiert.
Ich hab mal ein kleines Demonstrationsprogramm geschrieben das die Funktionen meines
Fahrgassencomputer veranschaulicht.

http://tinyurl.com/68yxwl6/Fahrgassencomputer_simulation3.zip

interessieren tut das schon aber das ist ja schon wiegesagt die hohe schule der elektrotechnik und von daher etwas undurchsichtig

mich persönlich würde speziell ein anderes projekt interessieren zumal die drillmaschinensteuerung (bis auf die Gebläsedrehzahl) gut mit der LOGO läuft

ich hänge zur zeit an einer kraftstoffverbrauchsmessung
ist mit der logo nur schwer umsetztbar und wenn dann nur mit der neusten version wegen der rechenbefehle

eigentlich keine große sache:
durchlaufmesser vorlauf minus durchlaufmesser rücklauf = Verbrauch
in der luxusversion vielleicht noch
Verbrauch pro ha / stunde / km / strohballen (oder sonstigen externen Impuls) / tag / ...

aber die logo tut sich schwer mit rechenbefehlen und nur ein durchlaufmesser im kurzgeschlossenen Vorlauf schalten
mag ich nicht zumal der Rücklauf druckfrei bleiben muß...

Hallo SAME Drago,

hab früher in meiner Jugend auch viel mit einfachen Logikschaltkreisen rumgebastelt.
Hab zwar noch keine SPS programmiert scheint aber ähnlich zu sein.
Mein Ansatz wäre folgender:

*Vorwärts-, Rückwärtszähler nehmen ,
*Vorlaufdurchlaufmesser zählt aufwärts
*Rücklaufdurchlaufmesser wieder nach unten.
*Am Anfang kompletten Zähler zurücksetzen
*Beide Zähleingänge über ein Tor laufen lassen so das nur innerhalb von einer festgelegten Zeit zbs.: 10s gezählt wird
*Der Zählstand am Ende ist dann dein Momentanverbrauch.

Wenn sich die Logo so schwer mit Rechnen tun, kann ich dir auch noch einen "Fahrgassencomputer" zum Selbstkostenpreis zusammenbauen...
Der kleine Controller darin zwar nur mit 12 MHz getaktet aber bei Befehlsausführungszeiten von 1-3 Takten
macht das immer noch 4-12 Millionen Befehle pro Sekunde.

Hallo zusammen,
hat jemand von euch von "Lappen" die Schaltpläne und Unterlagen für die FGS die er mir zukommenlassen könnte?
Er kann die seinen leider nicht mehr auftreiben. Bei meiner Norsten hat sie leider den Geist aufgegeben.

Danke für euer Bemühungen in vorraus!

Hallo Lappen

für alle anderen. Ich habe inzwischischen Schaltpläne und eine Stückliste von Lappen erhalten.

zuerst einmal vielen Dank für die wirklich guten Schaltpläne.
Alerdings würde mich noch interresieren mit welchem Programm du die erstellt hast.
Bei findet man nämlich nur Programme wie LogiX, Target3001! oder logisim.
Da ich aber auch beim Herstellen von Platinen keine Erfahrung habe , würde ich außerdem noch gerne wissen,
wie du die gemacht oder wo du die bestellt hast. Ich möchte sie lieber bestellen.
Aber nur mit Target3001! kann man die Platienen herstellen lassen, doch ist die Bedienung sehr kompliziert,
zumindestens für Anfänger.

Schon im voraus vielen Dank! ! !

Falls Lappen die Schaltpläne nicht mehr findet, kann ich sie ihm auch zuschicken, damit er sie dann wiederum verteilen kann.
