Eure Meterholzwagen

von **Belarus MTS 52** » So Feb 22, 2009 20:49

@ Jürgen Hausner

Ich denk auch, wenn dein frontkorb Last hat pasiert da garnichts.Ich glaub nicht das sich die Masse hochschwingt (beladen) und dann zurückschlägt.
Eine gute Idee.

martin

von **Waldbesitzer** » Mo Mär 30, 2009 11:56

Elche Rohrstärken nehmt Ihr für die 4 Rohre und welche Masse gibt es die man ineinander stecken kann ?

von **stefan1979** » Di Apr 07, 2009 20:12

Waldbesitzer hat geschrieben:Elche Rohrstärken nehmt Ihr für die 4 Rohre und welche Masse gibt es die man ineinander stecken kann ?

Hi,

also als Grundgestell in Rechteckform nehme ich 100er UNP. Das ist ein Eisenträger in U-Form. An die Vorderseite und Hinterseite schweiße ich 25 cm lange 60/4 Vierkantrohr. Also 60x60 mm 4 mm dick. Da wird dann das 50/5 Vierkantrohr als Runge eingesteckt. Alles zusammen hat mich 160 Euro gekostet. Also 2 x 3m und 3 x 0,9m 100er UNP, 4 x 60/4 a´25 cm, und 4 x 50/5 a´140 cm.

Gruss
Stefan

von **Daniel Setz** » Di Apr 07, 2009 20:48

Schau mal in mein Album.

Der abgebildete Holzwagen hat schon mehrere tausend Raummeter Holz bewegt und uns ist bisher noch nichts eingefallen, was man verändern müsste- also eine absolut bewährte Konstruktion in jeder Hinsicht.

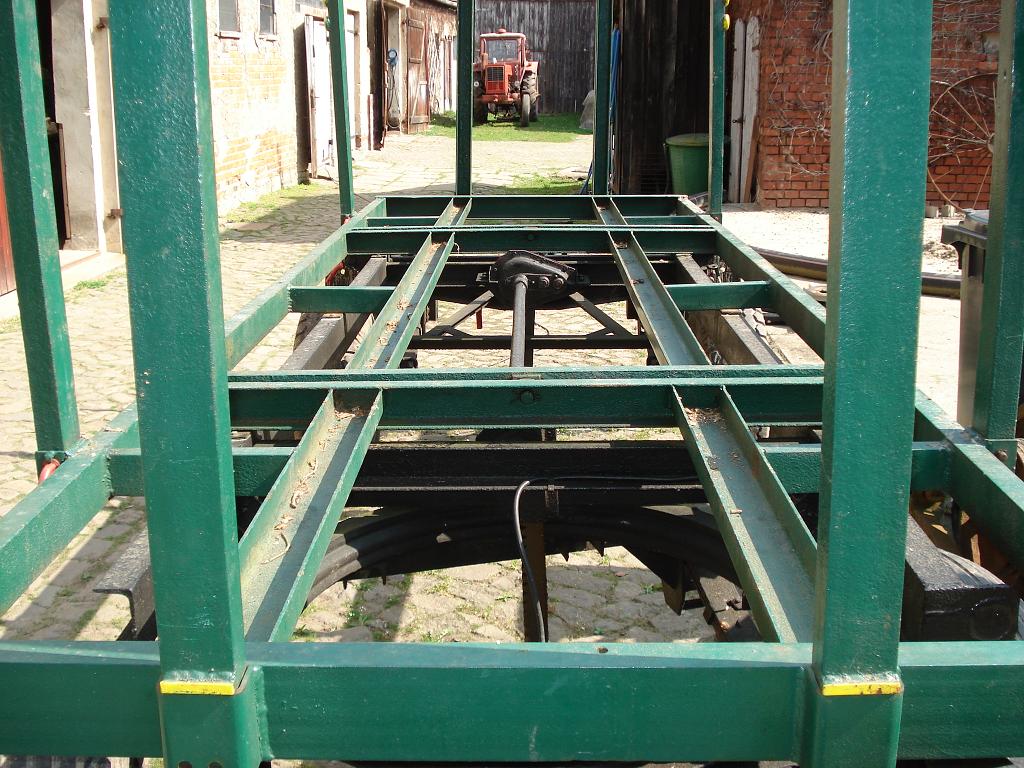

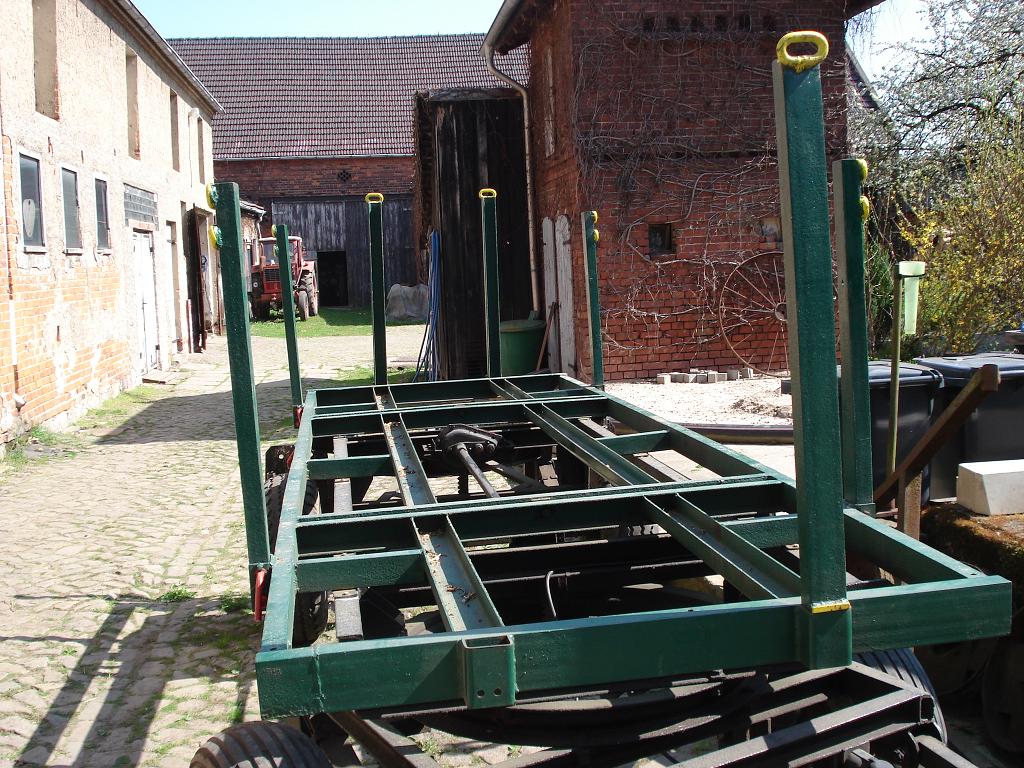

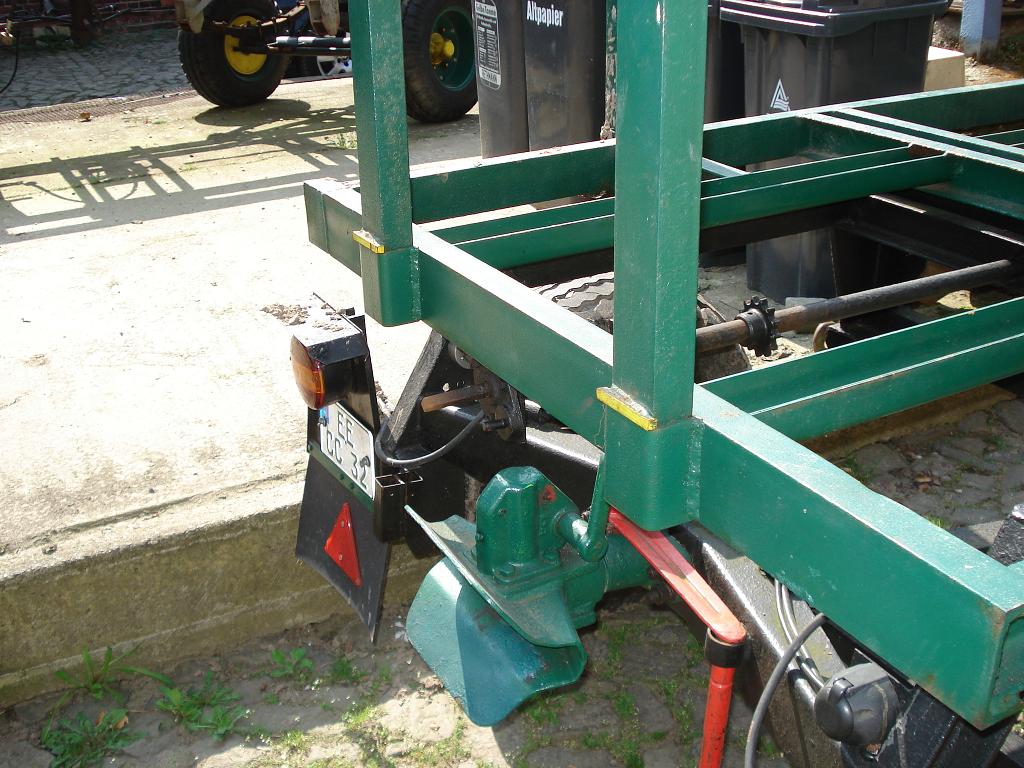

von **Favorit 3** » So Apr 12, 2009 11:01

@ stefan1979

Ich hoffe ich kann dir mit den Bilder weiter helfen .
Das ist eigentlich einganz normaler Anhänger .
Der Hängeraufbau wurde einfach von mir abgerissen, und die Bodenplatte entfernt .

Das Kippen erfogt per hand durch dir Zahnstangen .
Das geht ganz gut, zumindest mit Meterholzstücken,nach Links oder Rechts.
Ich entferne einfach nur die seitlichen Rungen .

Bei Transproten mit 5 m langen Stangen ist es etwas schwierig die seitlichen Rungen zu entfernen .

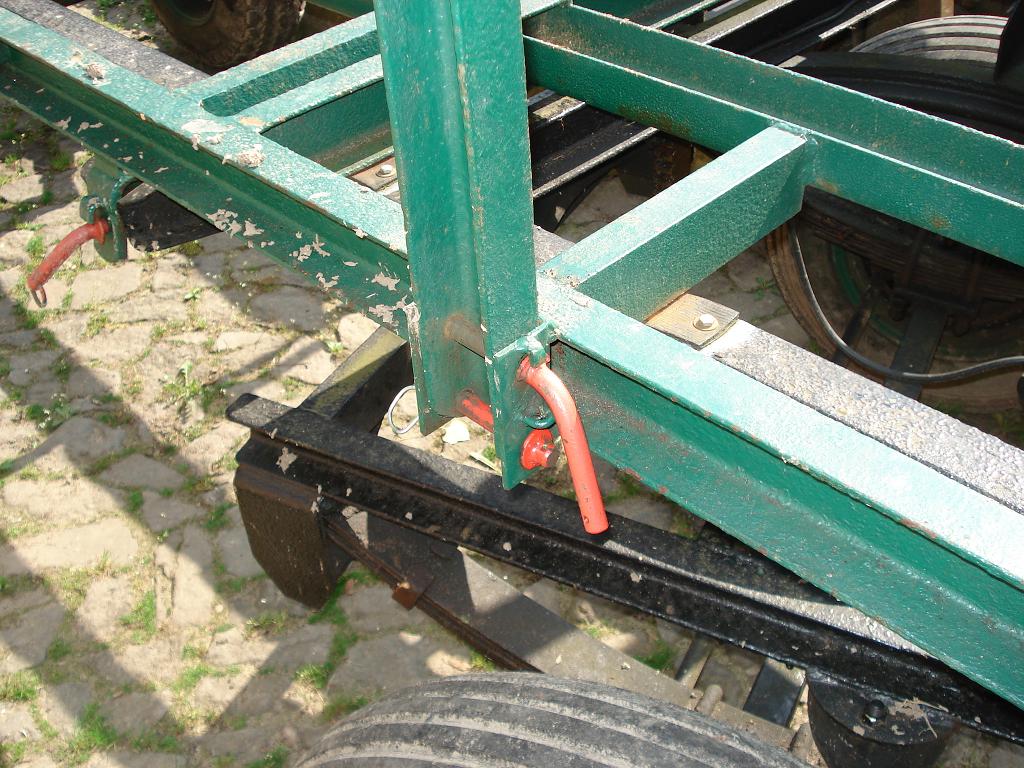

Am besten geht es wenn die Rungen noch von Gurten gehlten werden so kann ich den Bolzen (Bild 1 ) leichter entfernen .
Der untere Bolzen bleibt drin , somit sind gleichzeitig die Räder geschützt mit den Rungen .

Ich denke mal das die Bilder den Rest sagen .

Falls du noch ein Bilder dazu brauchst oder Fragen hast musste dich noch mal melden .

MfG

von **waelder** » So Apr 12, 2009 15:08

Hallo

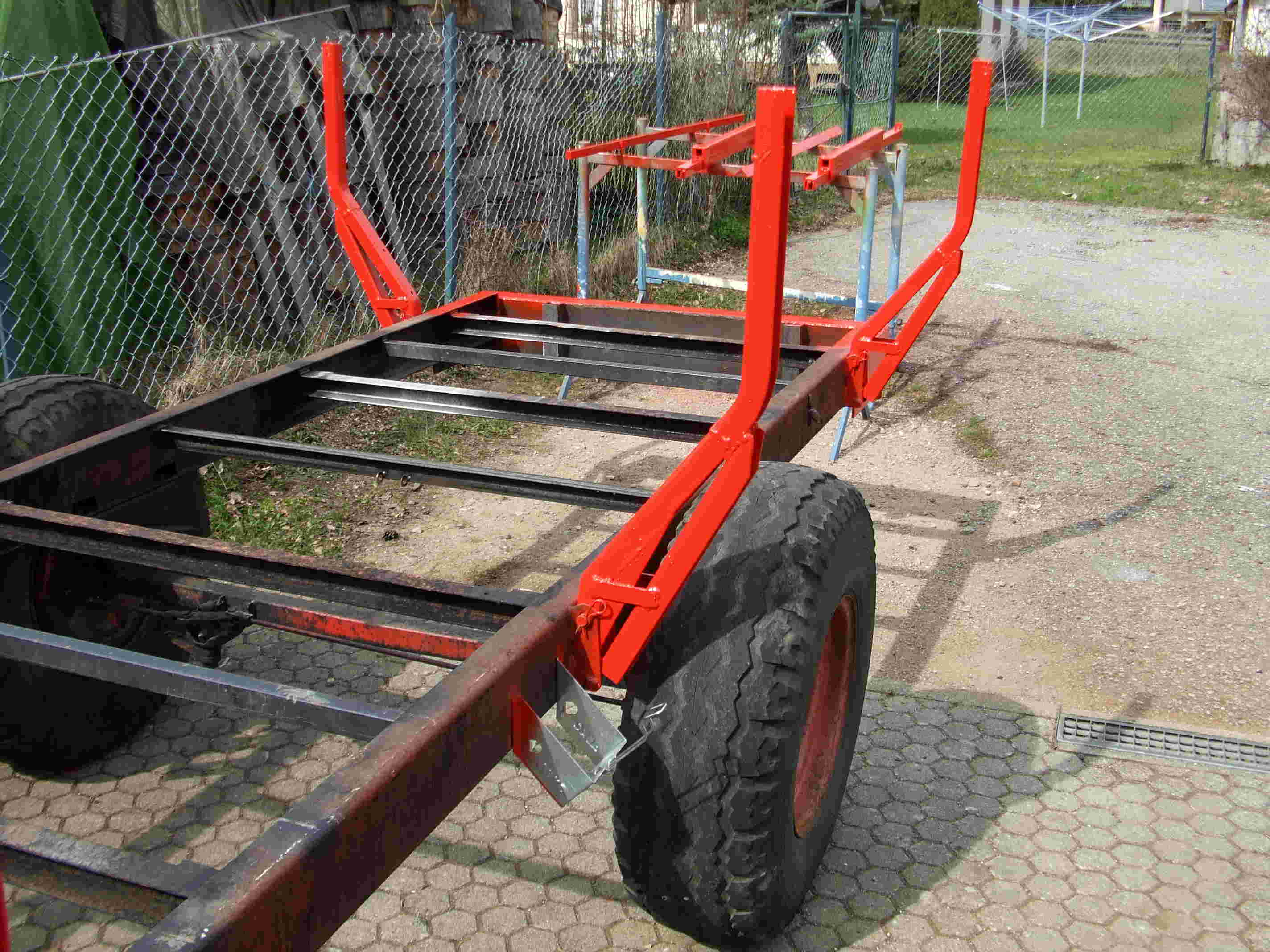

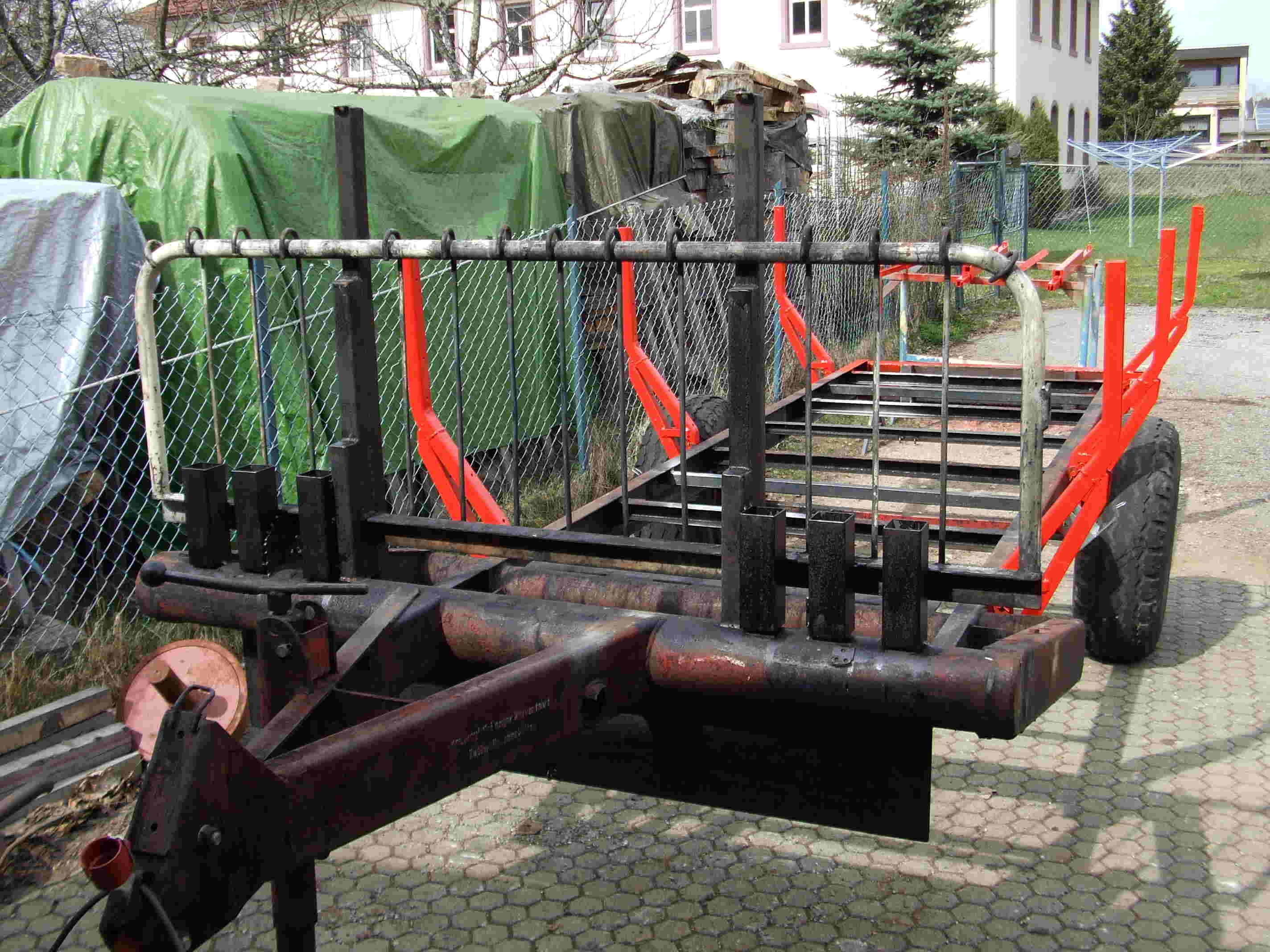

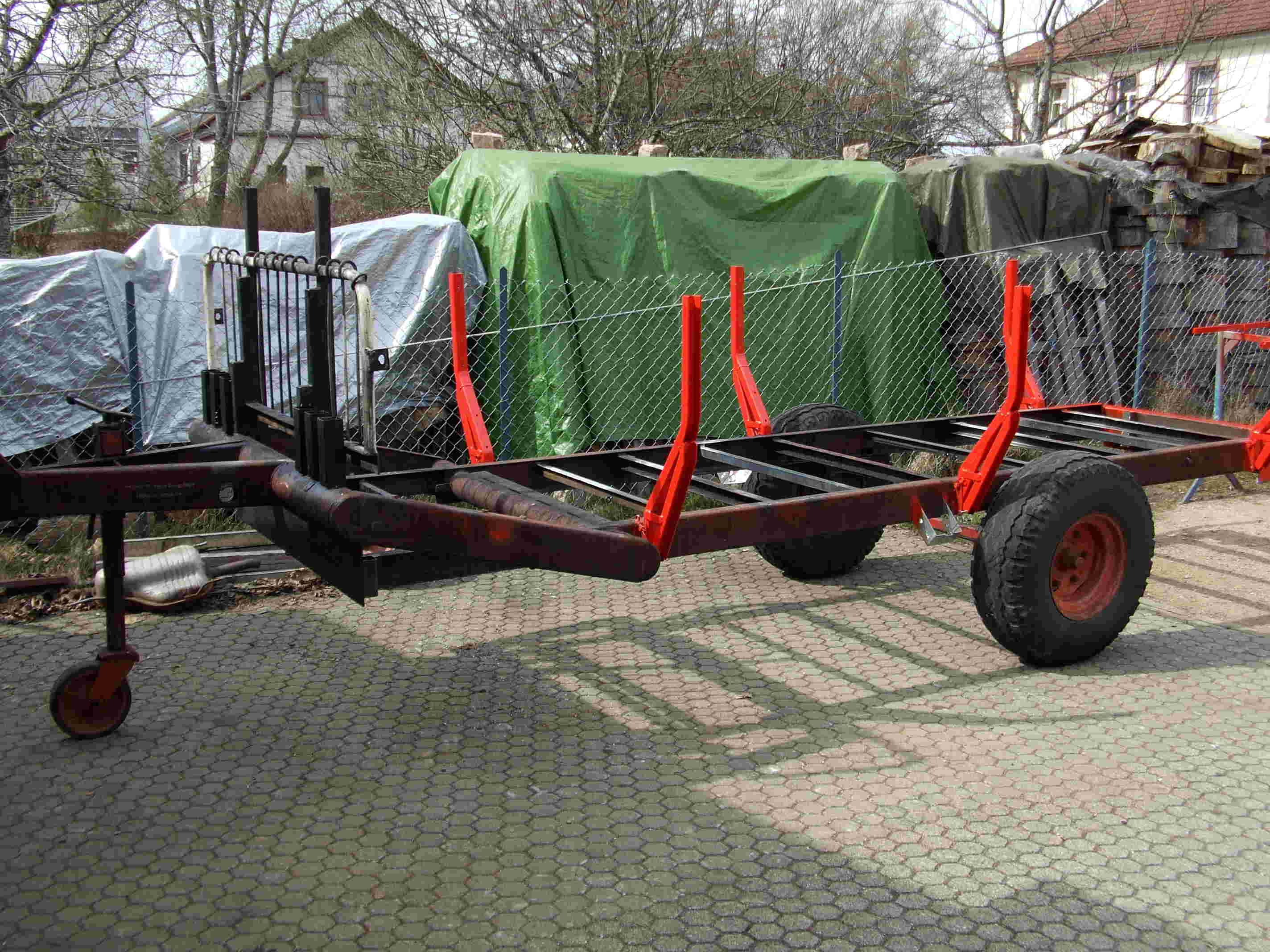

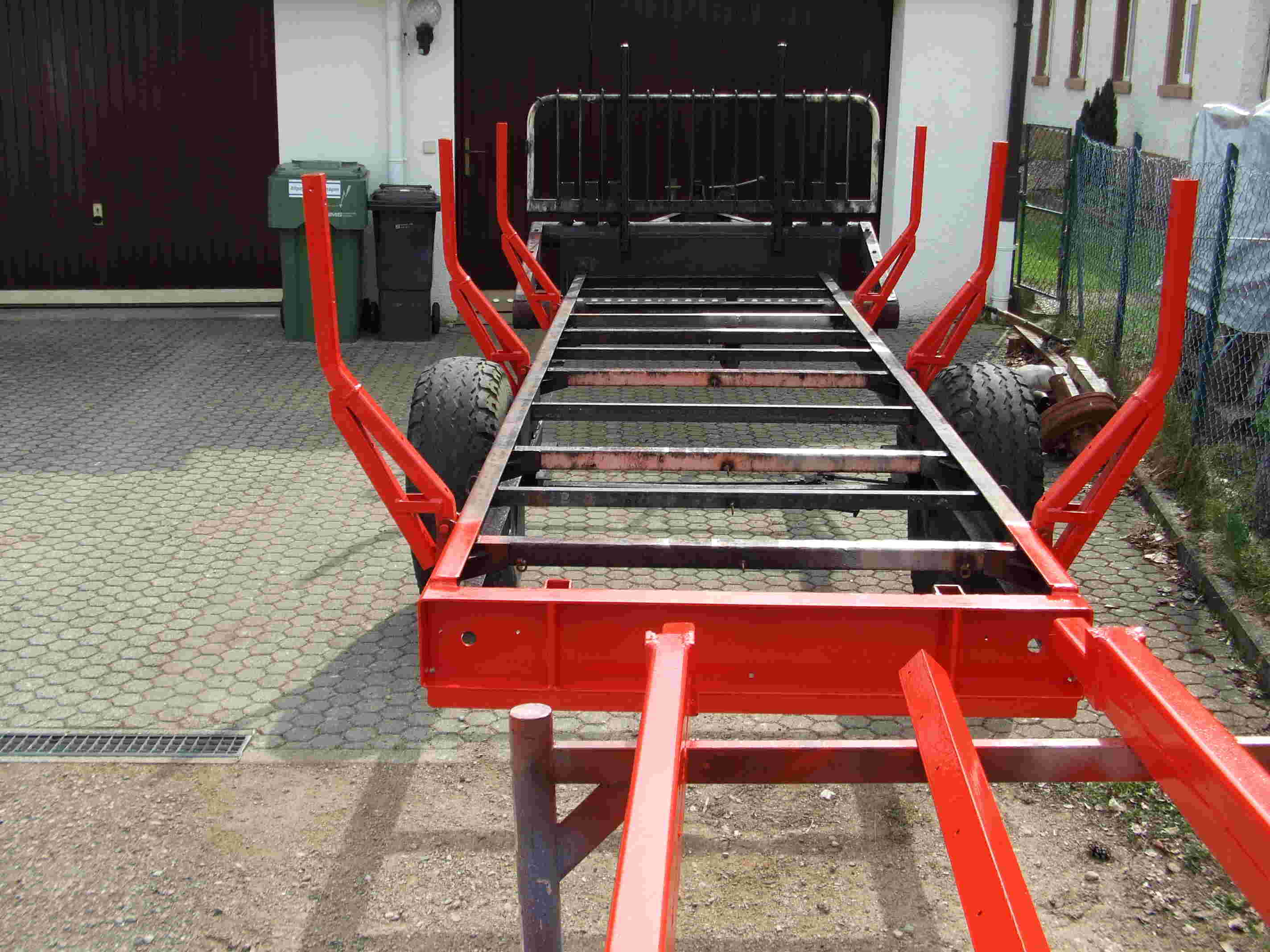

Baue grade einen alten Fahr Ladewagen für `` Langholz`` 5 Meter und Kurzholz 1 Meter um.
Es erfolgt noch eine Tüv Abnahme nach umbau

Auf Wunsch folgen noch weitere Bilder vom Umbau !

Zul.ges. gew 3850 KG Achslast 3200 KG Stützlast 650 KG
der Anhänger ist mit einer Aufsteckbremse gebremst

Gruss aus dem Schwarzwald

Waelder

von **IHC323** » Mo Apr 27, 2009 16:43

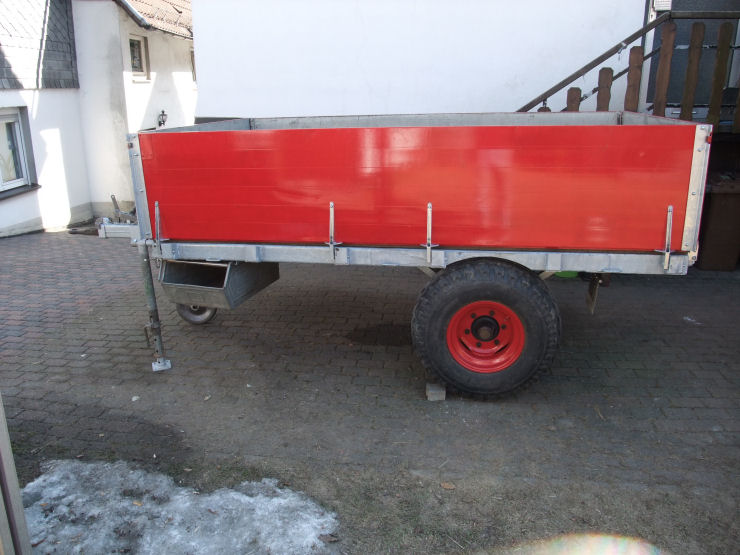

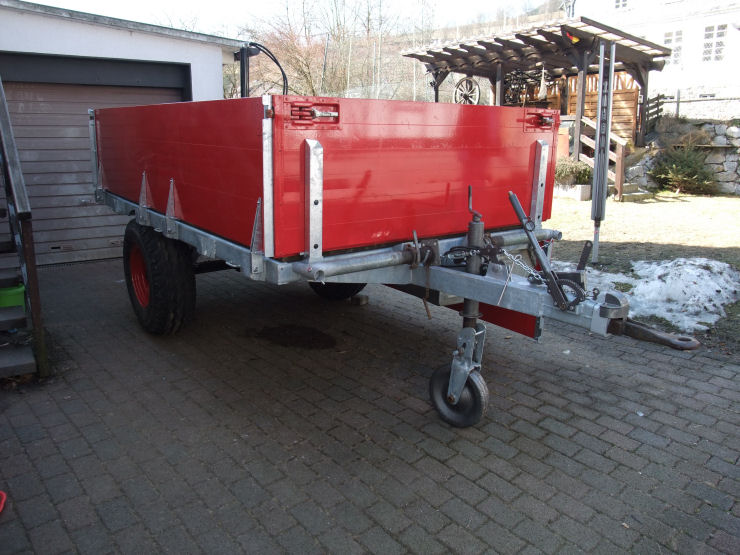

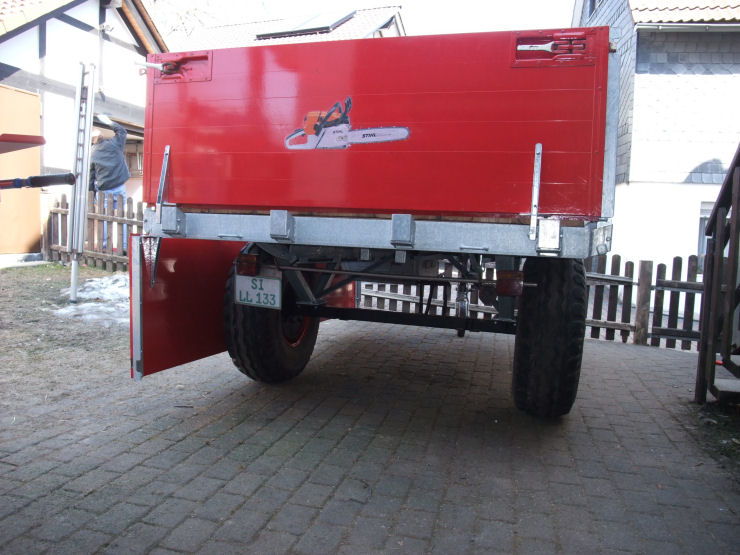

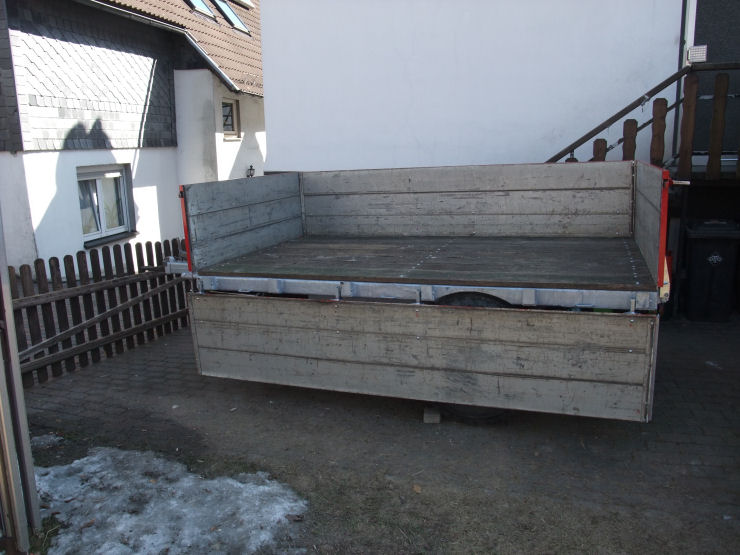

Das ist mein "Universalanhänger"

Achse und Auflaufbremse haben ein zul. Gesamtgewicht von 5,7t
Leergewicht c.a. 800kg
Boden mit 3cm Lärche Brettern
Ladeflächenlänge 300cm, Breite 170cm
Oberkante Ladefläche c.a. 90cm
Höhe Alu-Bordwand c.a. 60cm

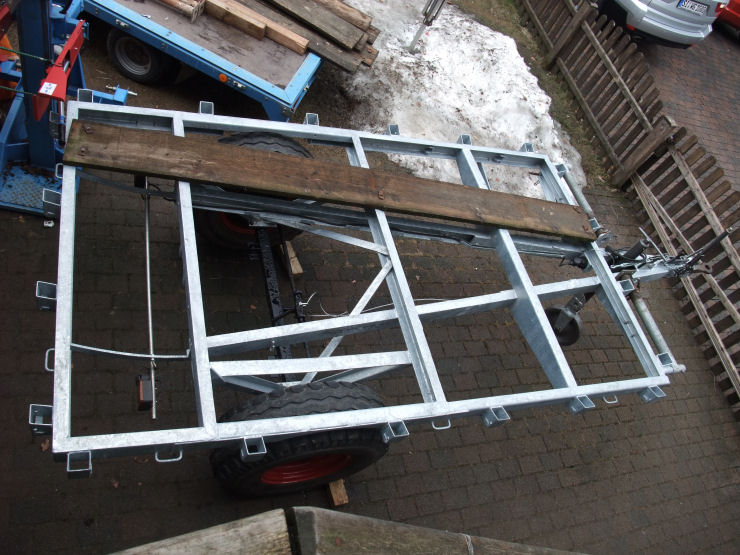

Der Grundrahmen ist auch aus 100er U-Profilen
Aufnahmen für Rungen sind Vierkantrohr 70x4 ( Rungen fehlen leider noch) :cry:

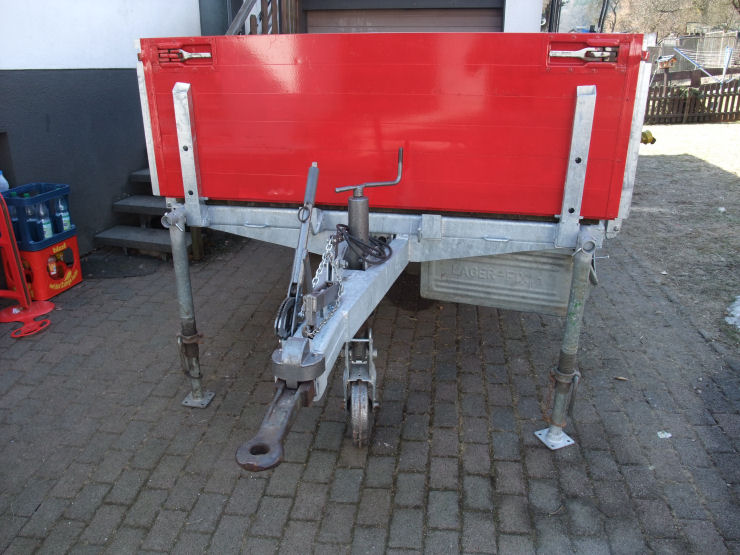

Die vorderen Stützen aus alten Stahlbaustützen sind nur dafür gedacht das ich den Anhänger auch mal einzeln abgestellt beladen kann. Einfach nur für den "Fall der Fälle", man weis ja nie :wink:

Kann somit dann Meterholz zwei mal nebeneinander längs genause wie drei mal nebeneinander quer laden und wenn ich die Bordwände dran habe eben Schotter oder ähnliches transportieren. Das einzige was fehlt ist leider eine Kippfunktion :cry:

aber seht doch selbst:

Gruß aus dem Wittgensteiner Land
Heiko

von **Schwaben-Tobi** » Sa Mai 16, 2009 17:58

Hallo zusammen,

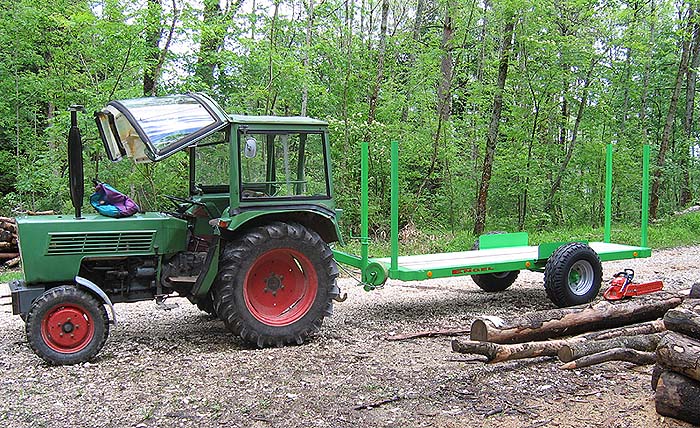

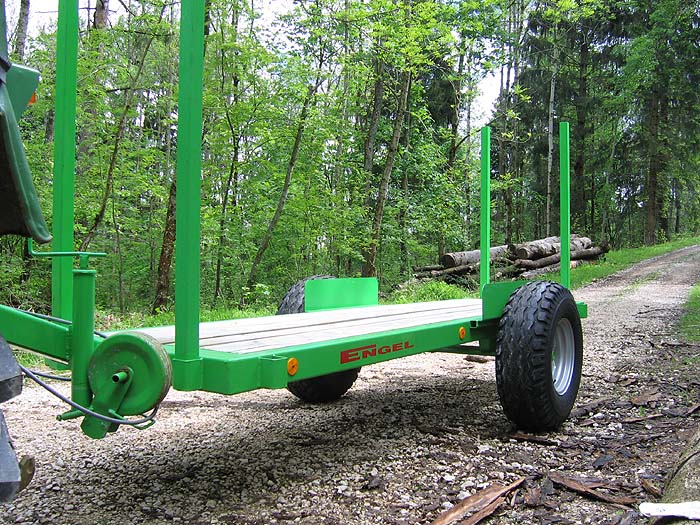

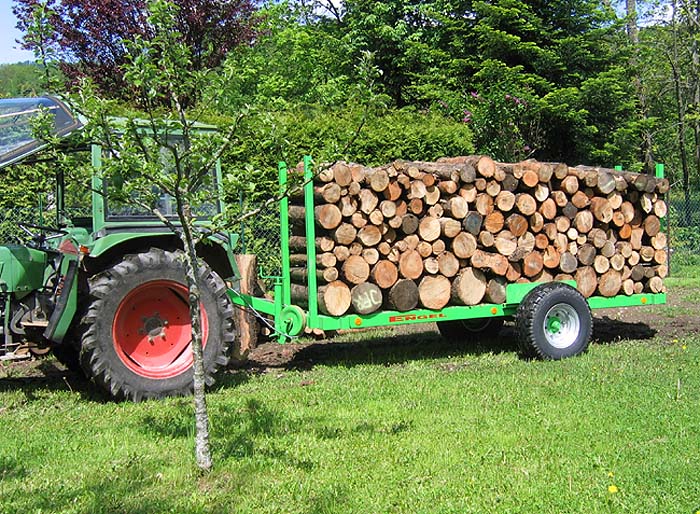

nachfolgend unser neuer Meterholzwagen von Engel Forsttechnik mit 4m Ladefläche. So passen 6rm Holz (in diesem Fall Esche) auf den Wagen. Der Umbau auf eine Wechselpritsche folgt demnächst, der passende Kran in ferner Zukunft. :roll:

von **Rainer72** » So Mai 17, 2009 14:07

Schwaben-Tobi hat geschrieben:Hallo zusammen,

nachfolgend unser neuer Meterholzwagen von Engel Forsttechnik mit 4m Ladefläche. So passen 6rm Holz (in diesem Fall Esche) auf den Wagen. Der Umbau auf eine Wechselpritsche folgt demnächst, der passende Kran in ferner Zukunft.

was hat der denn gekostet?
mfg Rainer

von **case533** » So Mai 17, 2009 17:20

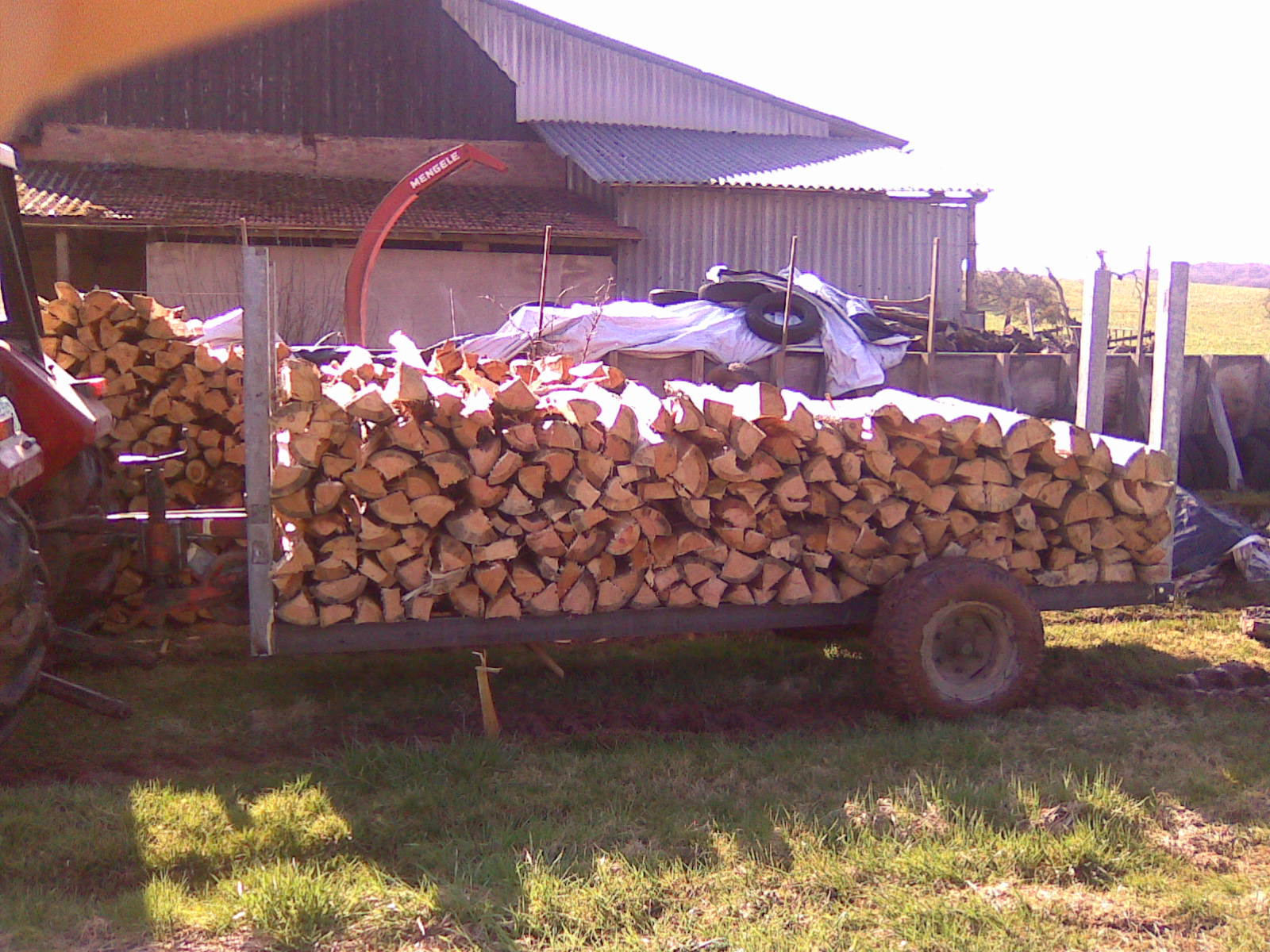

Hier mal Bilder von meinem Meterholzanhänger. Ich muß ihn noch streichen. Materialkosten ca. 500 Euro

von **Ackerfahrer07** » So Mai 17, 2009 18:11

Also eue Holzwagen sind ja echt schön und gut aber wo habt ihr eure Säge...??...ich will mir auch noch einen Bauen aber ich muss erstmal schauen wo die Säge hinsoll....(Säge komplett zusammengebau: ca 80 cm lang...dann noch eine andere kleine (50 cm), Sprit, Öl...und Getränke...müsste denn immer auf dem Trecker bei mir und das find ich persönlich schlecht.....) wie macht ihr das ?

von **WaldbauerSchosi** » So Mai 17, 2009 18:28

Vorne an den Bulldog eine Motorsägen-Kiste
evtl mit Schnellwechseldreieck und Rollen unten dran

von **JohnDeere3040** » So Mai 17, 2009 18:36

http://www.landtreff.de/viewtopic.php?t=8557
Da gibts bereits 20 Seiten dazu :roll:

von **Ackerfahrer07** » So Mai 17, 2009 18:49

JohnDeere3040 hat geschrieben:http://www.landtreff.de/viewtopic.php?t=8557
Da gibts bereits 20 Seiten dazu

Danke schön=)

von **achim** » Mo Mai 18, 2009 6:09

Hallo Ackerfahrer07,

bei mir ist es so, daß ich keine Säge beim Holz heimfahren brauche.
Die Sägearbeit wurde vorher erledigt.
