Die Verschlusslager kenn ich unter dem Namen Spatenhalter.Zu kaufen gibts die auch bei Händlern die mit Suer zusammen arbeiten oder ich bekomm sie von einem Laden der ProfiParts heisst.Die haben auch in Hessen Fillialen,vielleicht auch in deiner Nähe!
Die Erde dreht sich,weil der Wind gegen die Berge bläst

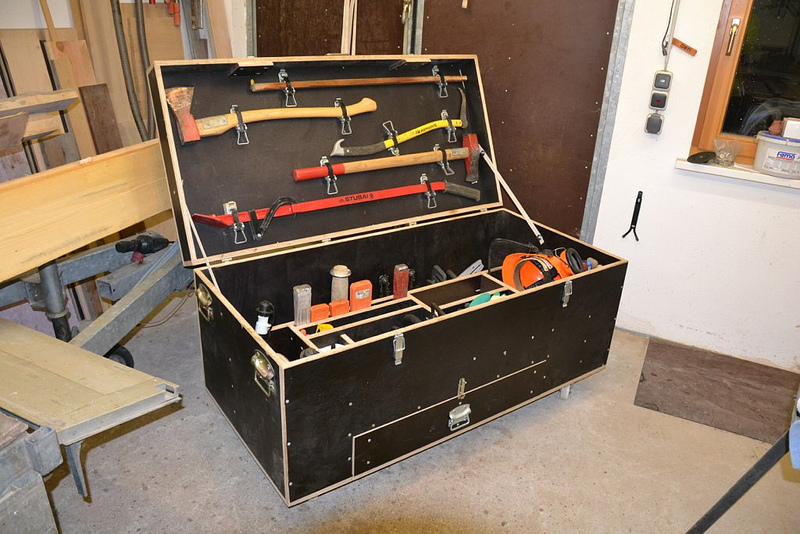

nachem ich mir die Eigenbauten intensiv angesehen habe, wurde mir bewußt das ich sowas auch benötige damit endlich Ordnung einkehrt und nichts mehr im Wald zurück bleibt..
Dann habe ich mich damit befasst was ich brauche um alles unterzubringen. Herausgekommen ist eine Kiste für die Fronthyraulik mit Rahmen und einer für den Hobbybereich ausreichenden Größe.

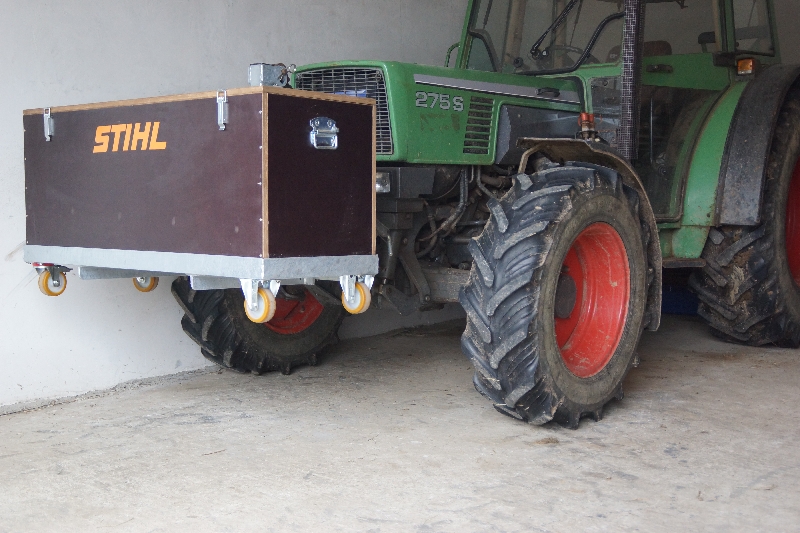

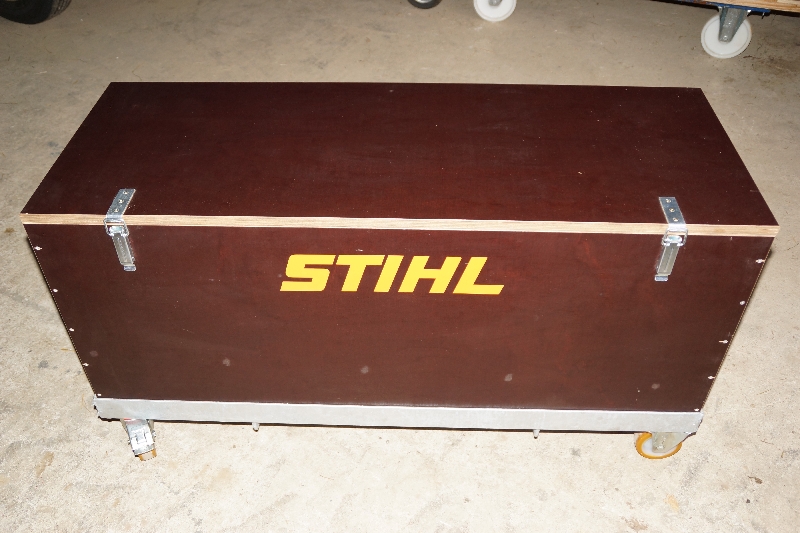

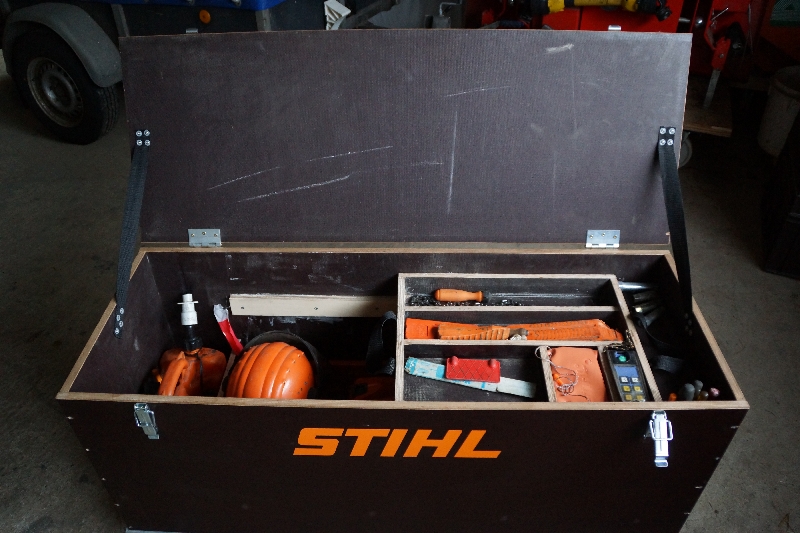

Ansicht 1
Ansicht 2
Ansicht 3
Gruss
Ps. Weitere Bilder folgen, da sich noch einiges verbessern lässt bzw. hat.

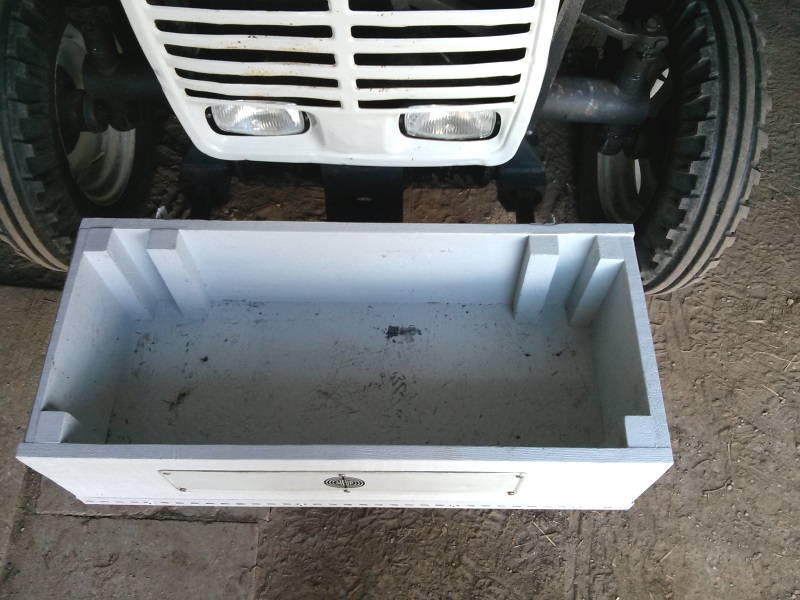

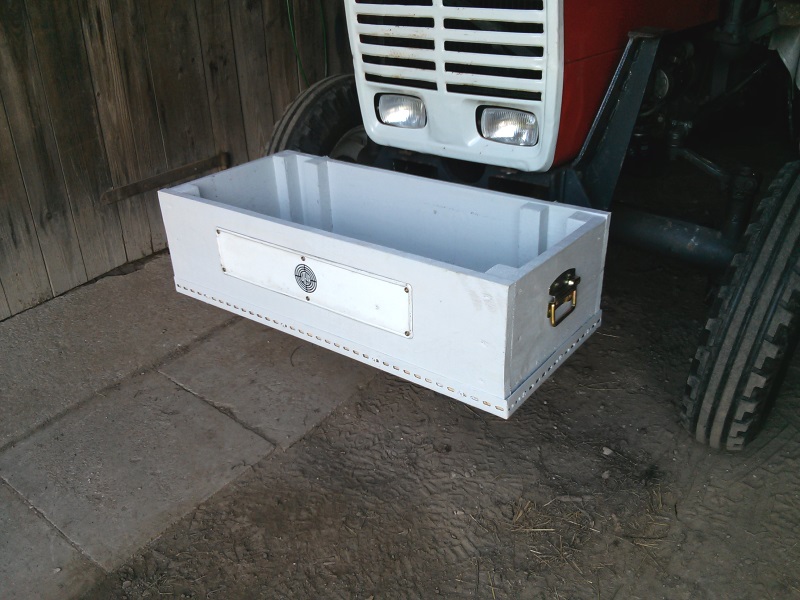

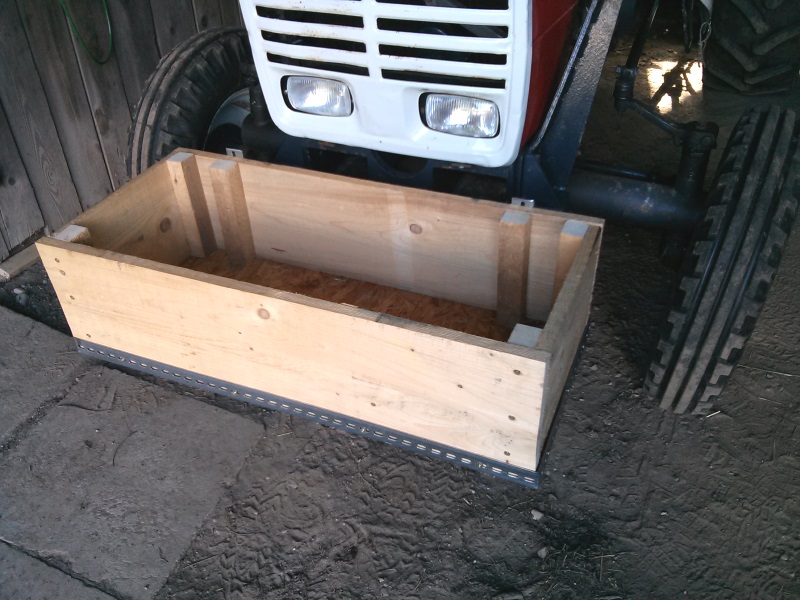

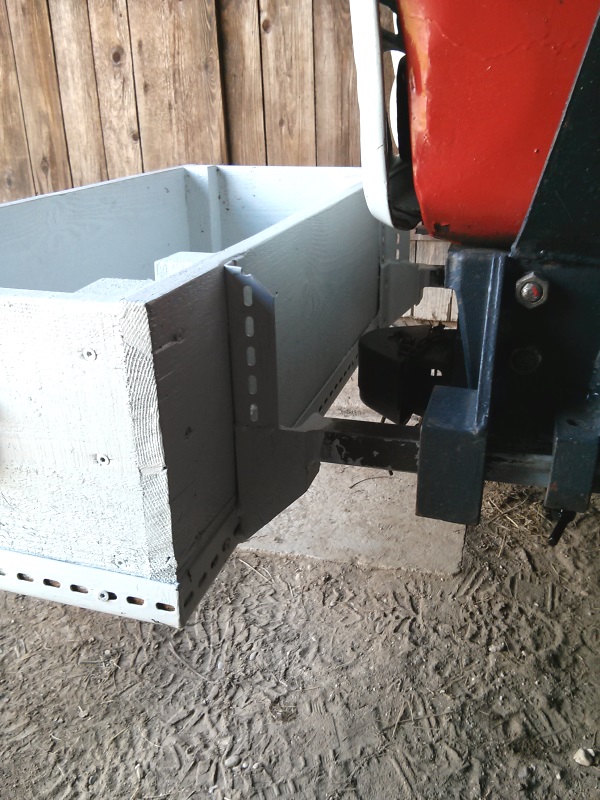

Nun habe ich mich der Notwendigkeit (Gruppenzwang) gebeugt und mir auch eine Transportkiste für Motorsägen/Kleingerät gebaut. Die Kiste hat die Außenmaße B=900 L=400 H=250 / die Innenmaße B=860 L=360 H=220 und ist aus Holz auf einem Grundrahmen aus gelochtem Winkeleisen (2mm) das mit einem U-Profil (6mm) verschweißt ist, das wiederum mit Formrohen 30x30x3 verschweißt ist. Die Rohre passen gerade so schön zur Frontladerkonsole, einfach reinschieben und gut ist. Sicherheitshalber wurden Muttern in die Rohre geschweißt und Schrauben "angefertigt" zum fixieren. Die Kiste selbst ist aus einem Stück 24mm OSB Platte (Bodenplatte), die Seitenwände aus einem 230mm hohen, 20mm starken Fichtenbrett und das ganze wird wiederum mit ein paar 30x40’er Dachlatten Stücken zusammengehalten. Die Dachlatten etwas an der Rückseite etwas abseits vom Rand dienen der Abstützung der Kiste nach hinten zu den stehenden Winkeleisen. Diese sind von hinten durch das Winkeleisen/Brett/Dachlatte geschraubt und die Dachlatte ist von unten durch die OSB Platte mit einer großen Beilagscheibe in diese Dachlatte geschraubt. Die Kiste trägt mich (90Kg) ohne Probleme. Platz für die 346xp, die 024av sowie 5L Benzin, 5L Öl und die kleine Werkzeugtasche mit Feilbock, Feilen und Kleinwerkzeug passen gut hinein. Die 365 mit 45’er Garnitur geht nur quer hinein, da passt keine andere Säge mehr mit rein. Helm kommt auch mit in die Kabine, die Gefahr den zu verlieren ist mir zu groß.
so jetzt bau ich mir auch mal eine Kiste. Kiste wird Innenmass: Breite 500mm x Länge 1000mm mit einer Höhe 400mm, Im Deckel ist nochmal 60mm Platz. Da kommen dann auch diese Spatenhalter rein. Material ist 21mm Multiplexplatte.
Hier schon mal ein Bild der Kistenhalterung ist mit einem Bolzen gesichert:
Da darfst du aber keinen hohen Stock zwischen die Räder nehmen, oder täuscht das Bild?
lg Erwin
