Fast alles richtig.

Die Seilrolle mit der Startleine sitzt im Deckel an der Lüfterrad-Seite und greift mit Klauen in Mitnehmer auf dem Lüfterrad.
Sobald sich das Lüfterrad schnell genug dreht gehen die Mitnehmer durch Fliehkraft nach außen - die Verbindung Seilrolle zu Lüfterrad ist getrennt.

Abgestellt wird der Sägenmotor, indem die Primärwicklung der Zündeinheit mit einem Schalter gegen Masse kurzgeschlossen wird. Somit kann kein Zündfunke mehr entstehen.

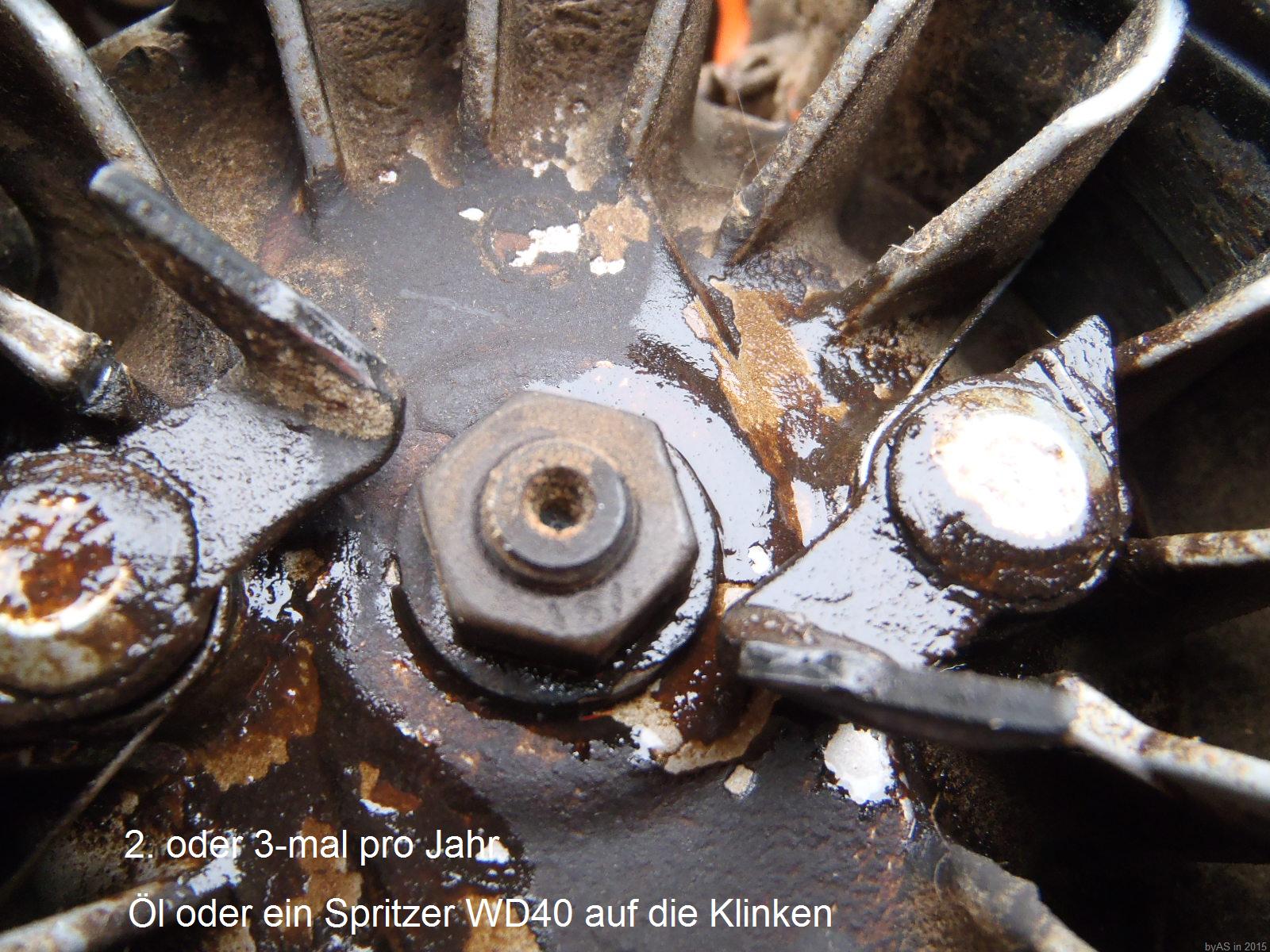

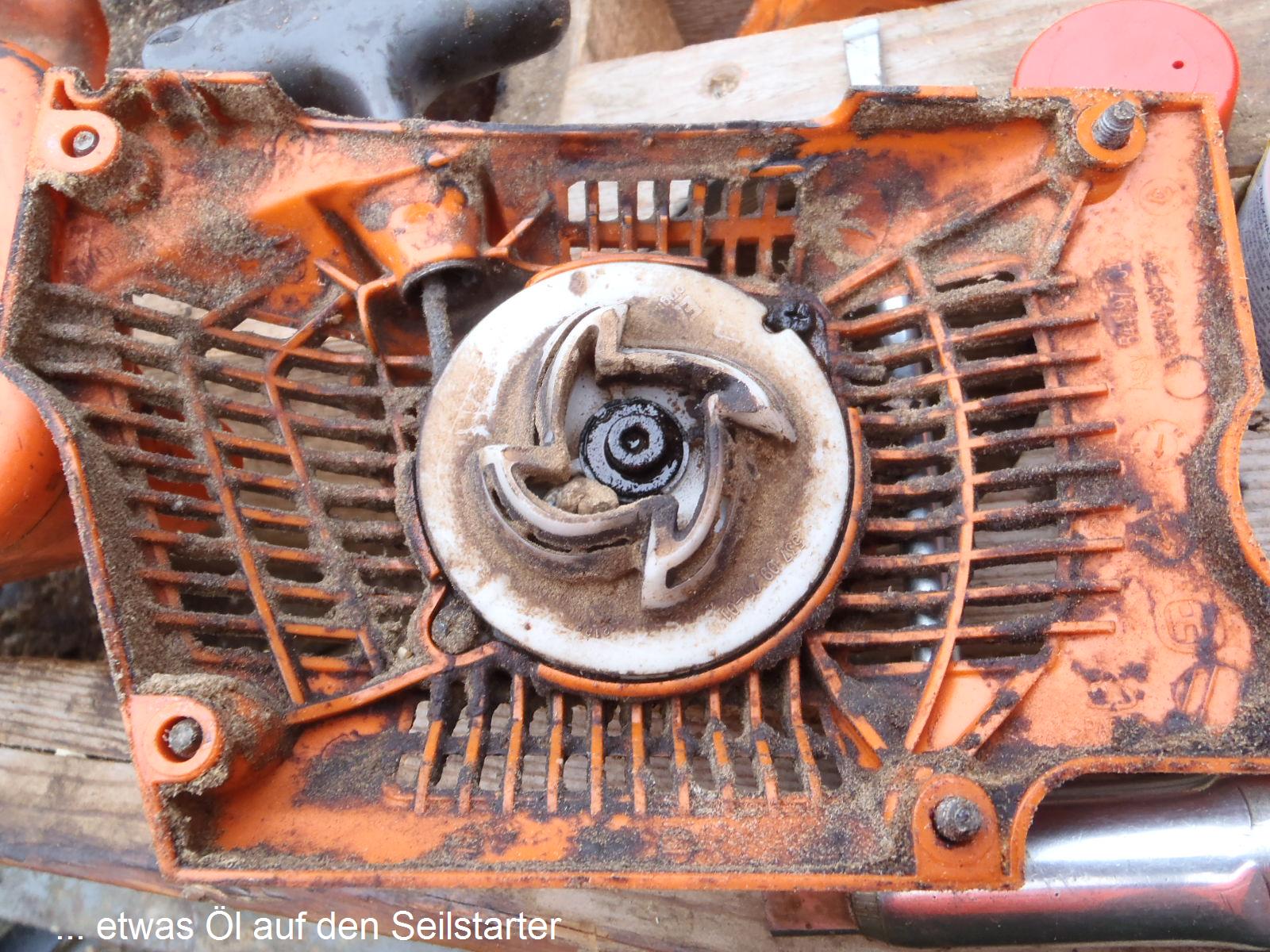

Hier noch zwei Bilder von Seilrolle und Klinken auf dem Lüfterrad (aus der Praxis ...):







Gruß
Adi

Hallo.

Das ist das System das Husqvarna und Andere benutzen, bei Stihl wird das anders gelöst.

[youtube]watch?v=ro3sCLChCCA[/youtube]

https://www.youtube.com/watch?v=ro3sCLChCCA

Das Polrad hat dabei ne Art Sägezahn-Verzahnung, in die die Klinke eingreift.

Sieht man hier ganz gut:

http://shop.saegenspezi.de/Polrad-Lueft ... S260-026AV


Nur mal so am Rande erwähnt, nicht dass dich jemand frägt und dann stehst blöd da...

Nicht jede Säge hat so ein Benzinpump-Dingens, das im übrigen Primer genannt wird, bei manchen muss man einfach so lange ziehen, bis der Vergaser selber den Sprit aus dem Tank gepumpt hat.

Grüße

Servus,
unter Dolmar Schulungsmaterial findest du ein paar wie ich finde sehr interessante Videos zum herunterladen.
Evlt. hilfts!

Ooh vielen vielen Dank!
Jetzt hab ich es auch verstanden! Dank an Euch alle! Super Community!
Ihr engagiert Euch richtig für mich. So eine nette Gruppe gibts nicht oft!
Jetzt bin ich einen großen Schritt weiter in Meiner Facharbeit! Ich halte Euch auf dem laufenden...

MfG
Till123

@ Falke: Kann ich deine Bilder in meinem Vortrag benutzen?

MfG
Till123

Ja, darfst du. Schön wäre mit Quellenangabe.

Hier sind noch mehr Bilder: wartung-und-pflege-der-motorsage-wie-intensiv-t109999.html

A.

Also Regenwurm ich komm dann mal vorbei un hole sie ab kostenlos :-!

@ Falke danke für die Erlaubnis (ja ich mach mit Quellenangabe)

@Regenwurm: Ich muss nur noch meinen Vater überreden. Wir haben 2 Kettensägen, die sind aber noch funktionstüchtig ...
Und Danke für dein Feedback an mich

MfG
Till123

Hallo liebe Helfer (nicht abwertend gemeint),

ich bin mit meiner Facharbeit wieder ein ganzes Stückchen weiter. Von den 14 Seiten die ich haben muss, habe ich jetzt schon 8-9.
Leider bin ich aber wieder auf ein Problem gestoßen: Ich habe bei Google keine vernünftigen Bilder (schematische Darstellung) gefunden, an denen ich Lage und Funktionsweise anschaulich beschreiben könnte. Ich habe zwar Aufbaubeschreibungen für einzelne Teile gefunden oder Bilder auf denen die Kettensäge von außen dargestellt ist, aber noch keins auf auf dem man sieht in welcher Position und in welchem Zusammenhang die Innenbauteile stehen/arbeiten. Ich selbst habe es verstanden und meine, manchmal schon genervten, Eltern haben es auch begriffen. Diese Bilder brauche ich, damit selbst die Blindgänger aus meiner Klasse verstehen würden um was es geht und wie es geht.

Es wäre nett wenn mir jemand von Euch sagen könnte, unter welchem Schlüsselwort/Link/Internetseite ich brauchbare Ergebnisse finden kann.

MfG
Till123

Hast du es damit schon versucht?
https://www.google.at/search?q=motors%C ... 50&bih=914

A.

Ich weiß nicht ob Du mit einer Explosionszeichnung etwas anfangen kannst. Mit technischen Grundwissen und etwas Phantasie kann man anhand solch einer Zeichnung eine Säge zusammenbauen und natürlich auch das zusammenwirken der Teile erklären.
Gruß Yogi

deine facharbeit wurde schon zigfach geschrieben;-)

kannst du englisch?

hier eine seite die ich dir empfehlen möchte.

http://www.explainthatstuff.com/how-chainsaws-work.html


ausserdem hier ein video wo das von dir gesuchte animierte innere zu sehen ist.

https://www.youtube.com/watch?v=PJuBQcSvlXY

grüße,
blubbi

Hallo.

http://www.kfz-tech.de/Programme/ABild. ... aege02.jpg

Ich meine von Stihl mal so ein Schnittbild gesehen zu haben, aber wo???? Da war ne Säge drauf die schräg von hinten durchgeschnitten war, war aber schon recht alt so richtung Contra.... Vom Grundaufbau aber durchaus brauchbar...

Grüße

Hallo,
ich finde das Thema auch sehr interessant, aber auf welcher Schule stehen denn Kettensägen auf dem Lehrplan? Wahrscheinlich eine Baumschule

Ich habe noch einen Tip: Du wirst ja sicher auch ein paar Abbildungen reintun in die Arbeit (ist auch praktisch dann sind die Seiten schneller voll ) Ich würde da Abbildungen nehmen wo STIHL Motorsägen drauf abgebildset sind, das wirkt richtig professionell und man sieht dann dass du Ahnung hast von dem was du schreibst ...

Hoffentlich sperrt den bald einer, mit seinen professionellen Stihl Sägen. Das hält doch keiner aus dieses Gelaber.
