Hierzu solltest du mal bei diversen Händlern nachfragen, kann ich dir jetzt so auch nicht sagen, wer da was liefern kann. Beachte auch die PN, die ich dir geschickt habe.

gruß
Markus

Danke Markus für die Info.
Mfg

Hi SUPER Arbeit "hut ab".
Eine Frage bezüglich des "Gleitschuchs" des Messers wie genau hast du das im Detail gelöst mit den Kontaktflächen am T-Trägeraus Messing? An der Seite sieht das grüne aus wie ein Hartplastik(POM?). Bin recht neugierig da ich mir gerade einen Liegespalter baue aber irgendwie keine vernünftige Lösung finde für den Gleitschuh. Wäre dankbar für jeden kleinen Tipp.
Gruß,
Benny

Servus Benny,

da ist nix mit Messing. Das grüne ist tatsächlich PA. Es ist u-förmig zugefräst aus einen 80 x 30mm Block. Zwischen der Messerplatte und dem Gegenhalter habe ich Langmuttern als Abstandhalter geschraubt, die haben auch genau 30mm Länge. Funktioniert ausserordentlich gut.
Mit dem PA hatte ich schon bei meinen Kurzholzspalter beste Erfahrungen gemacht.

gruß
Markus

Hallo Markus,

ich bin grade am planen eines eigenen Senkrechtspalters nach deinem Vorbild. Da habe ich jetzt ne Frage zu deiner Bodenplatte. Wie stark ist diese und hat sich die schon verbogen im Betrieb?

Ich möchte gerne einen Tisch bei 50 cm anbauen weiß aber noch nicht wie ich den Lastmäßig anbinde. Da bin ich noch am schauen was die anderen da machen. Wie würdest du das machen? Zur Hauptsache habe ich 50cm Scheite. Ab und an soll jedoch für nen Bekannten auch Meterholz gemacht werden können.

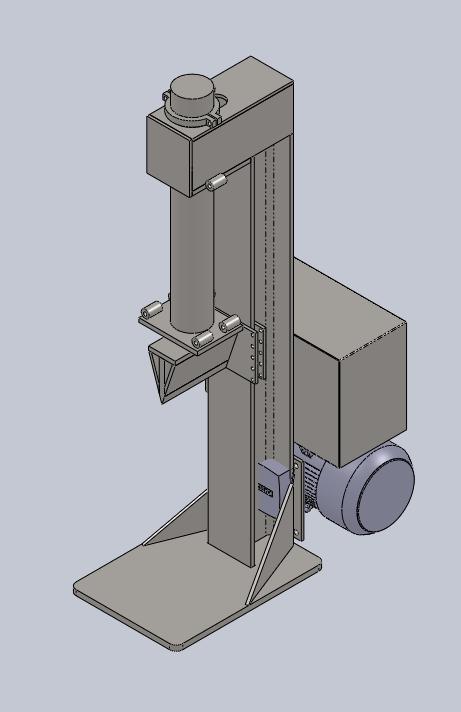

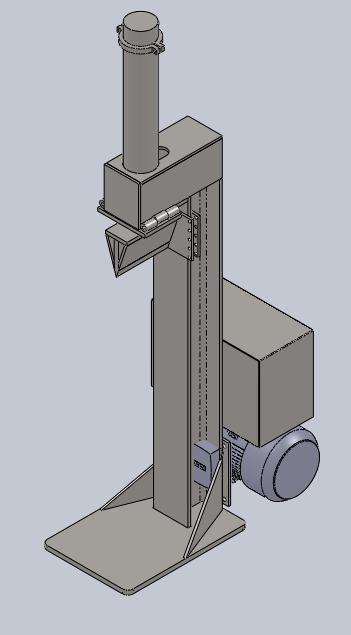

Ich konstruiere den Spalter gerade in Solidworks und bei der Simulation verbiegt sich das Teil bei einem Druck von 15 to. Der Träger ist ein HEB 160, der Zylinder ein 100/60 600, Druck 200 bar, Pumpe 22 ccm/Umin, Motor 7,5 kW mit 1455 Umdrehungen.

Gruß René

Hallo,
Bin momentan auch am Holzspalter bauen. Wird so ähnlich wie deiner. Könntest du mir eventuell ein paar maße von deinem Sagen?
Größe der Bodenplatte, Länge breite höhe des Spaltkeiles und wie Groß ist deine Hydraulikpumpe? Baugröße und liter/min.
Habe meinen Spalter im cad schon gezeichnet bin mir aber noch nicht sicher ob alles so passt maße sind nur zum vergleichen von dir.
mfg.

Hallo René,

sorry für die späte Antwort, aber hier schau ich nicht allzu oft vorbei! Denke aber, das der Spalter noch aktuell ist? PN ist jederzeit möglich!

Zur Bodenplatte: ist aus 20mm S355, darunter ist noch eine 10er Platte aufgedoppelt. Im Belastungsbereich (Mast, schräge Zugeisen, im Bereich der Krafteinleitung durch das Holz) hab ich mit der Bohrkrone 65er Löcher in die 10er Platte gebohrt und mit Lochschweissung an die 20er Platte geschweisst, Verbogen hat sich die Platte noch kein bisschen.
Wegen dem Tisch mußt selber mal schauen; auf jeden Fall so machen, das der seitlich nicht weggedrückt werden kann, da wirken mords Kräfte, wenn das Holz nur ein klein wenig schräg geschnitten ist.

Wieviel verbiegt sich denn der 160er HEB? Ich hab für die 22to einen 200er HEB und wenn ich mich recht erinnere, 170mm Ausladung bis Zylindermitte.

@ktron

Standfläche etwa 60x80cm (aufgedoppelte Platte), Spaltkeil 135mm breit, 320mm lang, Schneidenwinkel ist 40°.
Pumpe ist 36cm³, BG3. Hab dir ja bereits gestern im anderen Forum geschrieben, das dein Zylinder eher nicht passt für einen guten Wirkungsgrad.
