Holzspalter-Umbau

von **Badener18** » Do Jan 02, 2014 19:11

Hallo liebe Forenmitglieder,
bin neu hier im Forum
ich plane den Umbau unseres Holzspalters. Der Spalter ist ein Holzspalter von Thor mit 13t, welcher mit der Schlepperhydraulik angetrieben wird. Nun möchte ich, aufgrund der langsamen Geschwindigkeit (um nicht immer so viel Gas geben zu müssen) den Spalter auf Zapfwellenbetrieb umbauen.
Kann ich einfach ein Getriebe mit Zapfwellenstummel, inklusive Pumpe anbauen? Wie sieht es mit dem Hydrauliköltank aus? Muss genaueres beachtet werden?
Wäre dankbar für eure Mithilfe.
LG Badener

von **Tobias123** » Do Jan 02, 2014 19:45

einfach da nachfragen..

http://www.hydraulikmeister.de

von **Badener18** » Do Jan 02, 2014 19:49

Auf genau der Seite habe ich auch das Zapfwellengetriebe mit integrierter Pumpe gesehen. Allerdings wüsste ich gerne, was man in der Regel beim Öltank für ein Volumen nimmt?
LG Badener

von **Tobias123** » Do Jan 02, 2014 19:57

Ich würde dir den 33 Liter Tank empfehlen, damit das Öl nicht zu warm wird.

von **Badener18** » Do Jan 02, 2014 20:12

Ich bräuchte also das Zapfwellengetriebe + Pumpe, und einen Öltank. Kann ich das vorhandene Steuerventil in Kombination weiter verwenden?
LG Badener

von **Tobias123** » Do Jan 02, 2014 20:18

Ja normalerweise kannst du Dieses verwenden.
Die Pumpe sollte um die 25ccm haben. (Habe ich selbst auch so gemacht)

von **Badener18** » Do Jan 02, 2014 20:21

Tobias123 hat geschrieben:Ja normalerweise kannst du Dieses verwenden.
Die Pumpe sollte um die 25ccm haben. (Habe ich selbst auch so gemacht)

Die Pumpe hat 25ccm und bringt 53L

von **Tobias123** » Do Jan 02, 2014 20:23

ja das passt genau zu dem Tank..
Auf Standgas liefert die Pumpe nicht die vollen 53 Liter

Website · von **Falke** » Do Jan 02, 2014 20:55

Stopp!
Wenn das ein Thor Farmer 37 HV ist, brauchst du keinen Tank. Die Spaltsäule ist der Tank (ca. 25 l).
Du brauchst nur einen passenden Saugfilter, die Schläuche, eine Rücklaufverschraubung und eine
Entlüftungsschraube. An allen diesen Stellen müssten bei deinem Modell Blindverschraubungen sein.

Guck' mal nach, und ich guck', wo ich die Bilder dazu habe ...
Die Pumpe hat original 19 ccm/U (hinter dem üblichen 1 : 3,8 Vorsatzgetriebe). 25 ccm/U geht auch.

Gruß
Adi

von **Badener18** » Do Jan 02, 2014 21:13

Hallo,
ob das genau dieser Typ ist, weiss ich leider nicht, da kein Typenschild vorzufinden ist.
Ob die Spaltsäule der eigentliche Tank ist, weiss ich auch nicht, da der Spalter nur über die Hydraulikpumpe des Schleppers lief. Wo finde ich die Blindstopfen?
LG Badener

Website · von **Falke** » Do Jan 02, 2014 21:32

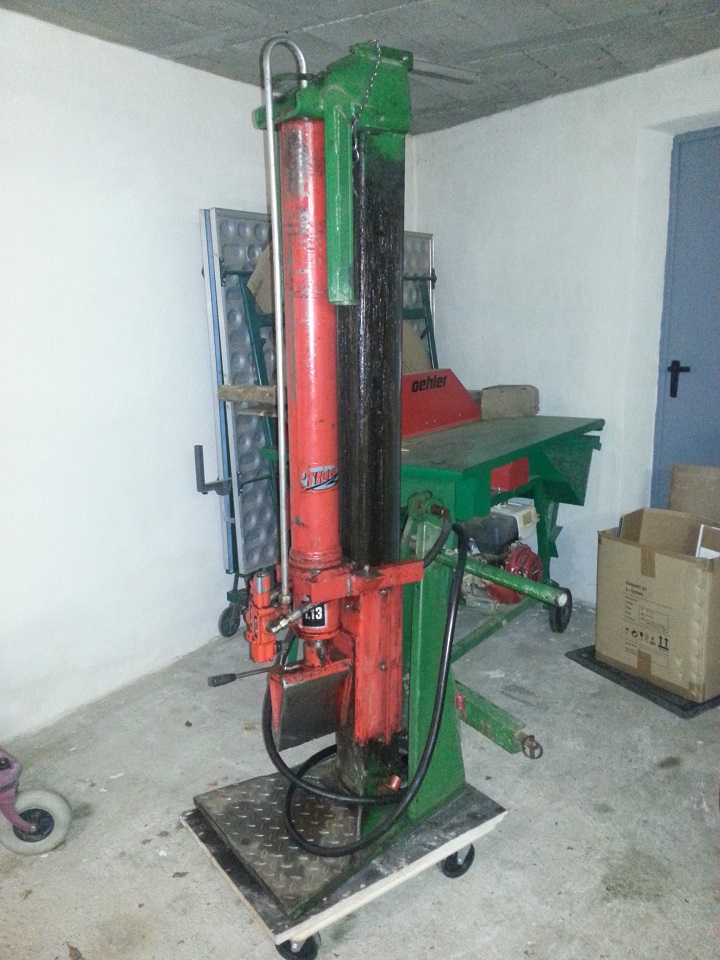

Hmm, der sieht meinem Thor nur ähnlich - aber nicht ganz. Dürfte ein ziemlich altes Modell sein.

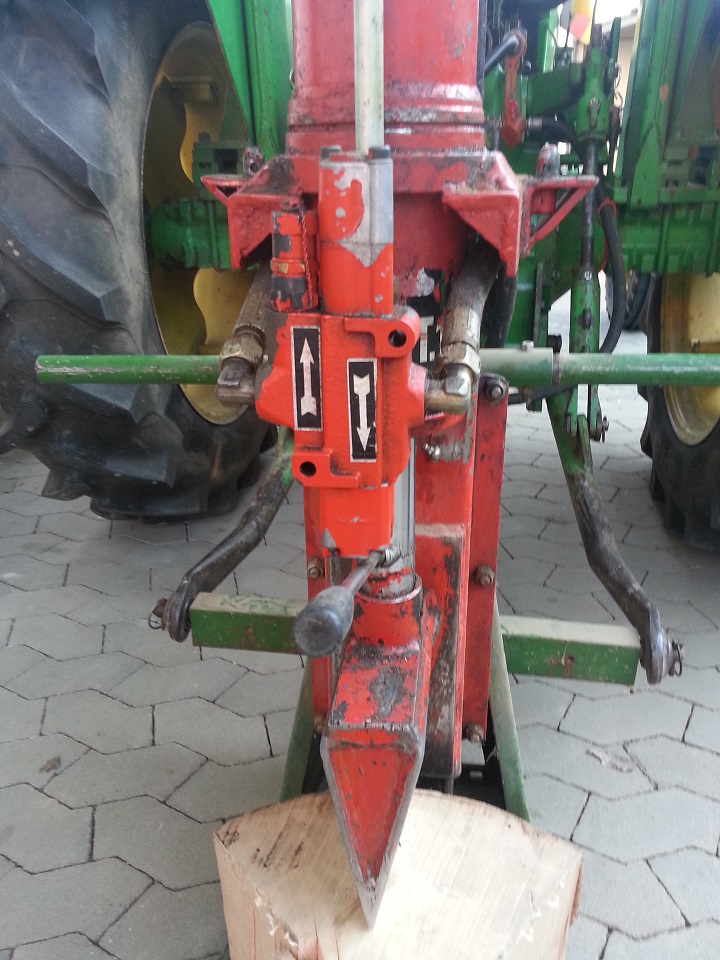

Wenn, dann sind die Blindstopfen ganz oben und (fast) ganz unten - traktorseitig "zwischen den Unterlenkerbolzen" ...

info-fur-thor-farmer-v-37-hvp-eigner-t85251.html
hydraulikspalter-t44221-30.html
leidige-frage-antrieb-holzspalter-t69289.html
kaufberatung-holzspalter-beratung-t62588-45.html

A.

von **Badener18** » Do Jan 02, 2014 21:33

Oben sind zwei Blindstopfen aus Plastik, dann müsste dort doch ein Tank sein?

Website · von **Falke** » Do Jan 02, 2014 22:17

Seh' ich auch so ... :wink:

A.

von **Badener18** » Do Jan 02, 2014 22:21

Falke hat geschrieben:Seh' ich auch so ...

A.

Das ist umso besser. Also wird der Umbau noch billiger, da kein seperater Öltank benötigt wird.

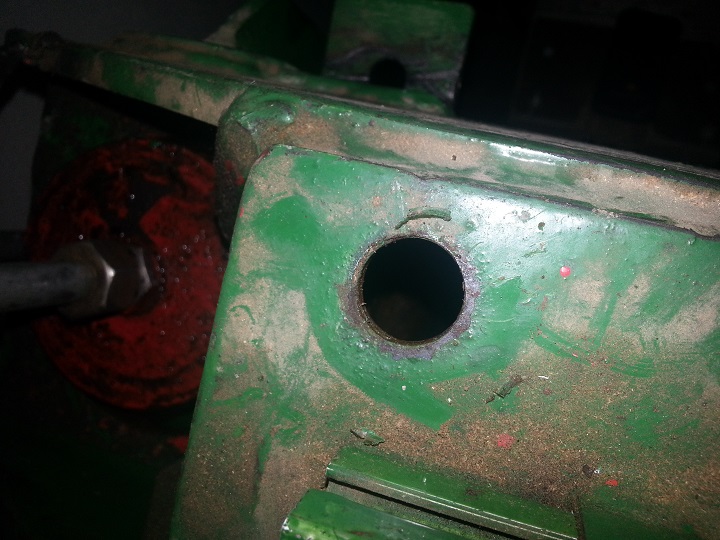

Der Tank im Spaltgehäuse wird vermutlich verrostet bzw. verdreckt sein. Gibt es eine Möglichkeit den sauber zu machen?
LG Badener

von **brünn62** » Fr Jan 03, 2014 9:37

Versuche mal reinzuleuchten ,wenn innen alles voller Rost ist ,ist ein neuer Hyd.tank vieleicht die bessere lösung .
