Moin,

T5060 hat geschrieben:So hab mirs angeschaut. Der Hauptgitterträger war zu schwach.
Der war sehr mutig konstruiert.
Der hätte nach oben abgespannt werden müssen und die Stützen, dann nach links und rechts.
70 m Spannweite ist für eine Brücke schon weit und als Halle schon gewagt.

Also mit anderen Worten:

Überlast beim Durchbiegen.

Die Statik war falsch - außerhalb der DIN 1052,
und der Prüfer der Statik hat die diesbezüglichen Grüneinträge nicht angebracht.

Na, dann ist ja alles klar.


Olli

Gerichte, Anwälte und Gutachter werden sich da drüber streiten.
Und gut dran verdienenden.
Aber dass da irgend einer bei der Konstruktion versagt oder (geschlampt )hat, beweist ja das Ergebnis!

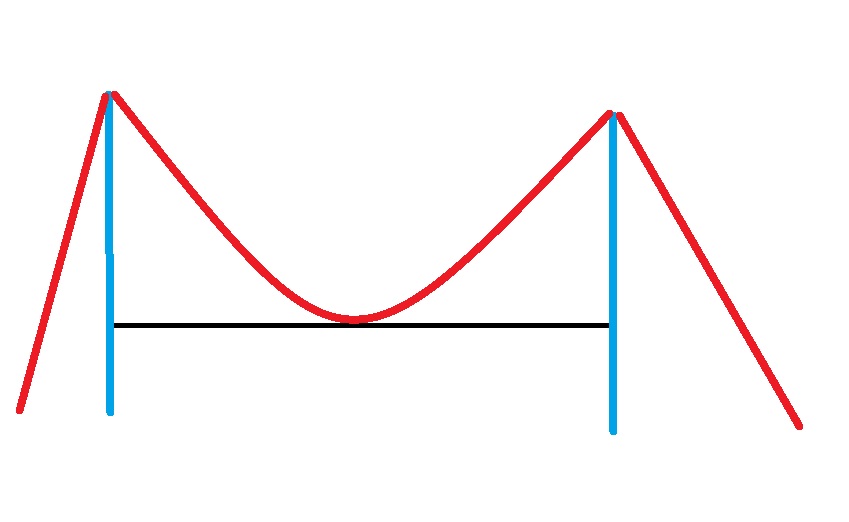

So hätte das aussehen müssen ( @@Isarland + DWEWT schematisch sehr einfach skizziert )
Die Stadträte würde ich auch in die Haftung nehmen, wegen kollektiver Blödheit.

Moin,

T5060 hat geschrieben:So hätte das aussehen müssen ( @@Isarland + DWEWT schematisch sehr einfach skizziert )
Die Stadträte würde ich auch in die Haftung nehmen, wegen kollektiver Blödheit.


Also hätten die besser eine Hängebrücke gebaut ?

Die Stadträte sind unschuldig.
Die haben nur den Auftrag vergeben.
Gerechnet hat es ein Ingenieurbüro.
Geprüft hat es im Auftrag der Bauverwaltung Schwedt ein externes Büro.
Gebaut hat den Träger eine Holzbaufirma.
Und zwar vor Ort aus den BSH-Einzelteilen.

Schwedt liegt in Brandenburg.
Da hat man ja Erfahrung mit Großbauwerken.


Olli

Moin,

ich habe mal die Stelle rausgesucht, die versagt hat.

Der rote Kringel zeigt die Stelle.
.




Olli

Wenn die Statik grundsätzlich falsch war, wieso hält das dann so lange und bricht nicht im Winter mit zig Tonnen Schnee drauf zusammen sondern jetzt im Sommer?

Diese zusammengeleimten Träger scheinen durch wechselnde Feuchtigkeit schneller ihre Eigenschaften zu verlieren als gedacht.

Moin,

Barbicane hat geschrieben:
Wenn die Statik grundsätzlich falsch war, wieso hält das dann so lange und bricht nicht im Winter mit zig Tonnen Schnee drauf zusammen sondern jetzt im Sommer?

Diese zusammengeleimten Träger scheinen durch wechselnde Feuchtigkeit schneller ihre Eigenschaften zu verlieren als gedacht.

Weil es ein Stabilitätsproblem war.

Der Fachwerkbinder hat mit Biegedrillknicken unter Ausweichen des Obergurtes versagt.
Das deckt sich mit den Zeugenaussagen, daß der Binder ohne Vorwarnung
zusammengebrochen ist.

Die 22 Jahre, die der Fachwerkträger gehalten hat, hat nichts mit dem Schnee im
Winter zu tun.
Wir sprechen hier von einem Stabiltätsproblem.

Wenn das BSH seine Werkstoffeigenschaften verloren hätte, hätte sich der Bruch angekündigt.
Z.B. durch Risse oder Durchbiegung.
Das war hier nicht der Fall.


Olli

Nach Zeugenaussagen waren stunden vorher mehrmals laute Knackgeräusche zu hören...

Keine Ahnung wie ihr euch ohne Kenntnisse von genauen Maßen, Material, Lasten, evtl.Vorschäden durch Feuchtigkeit, gescheiten Bildern des gebrochenen Trägers und Kenntnisse der Vorgänge auf der Baustelle usw. so sicher sein könnt dass der Statiker ein Pfuscher ist.

Ruft da mal an, der Fall ist schon geklärt...

Moin,

Barbicane hat geschrieben:Nach Zeugenaussagen waren stunden vorher mehrmals laute Knackgeräusche zu hören...

Genaugenommen zweimal.

Beim zweiten Mal ist der Fachwerkträger dann runtergekommen.

Das Knacken beim ersten Mal war das Abreißen der unterspannten Träger
von den Mittelknoten des Hauptträgers.
Das war dann das Todesurteil.
Die waren nämlich für das Aussteifen vom Obergurt zuständig.


Olli

T5060 hat geschrieben:So hätte das aussehen müssen ( @@Isarland + DWEWT schematisch sehr einfach skizziert )
Die Stadträte würde ich auch in die Haftung nehmen, wegen kollektiver Blödheit.


Was fegst da mich an? hab ich zu dem Thema was geschrieben? Es reichen die anderen, die ihren Senf dazugeben, ohne Hintergrundwissen....du natürlich ausgenommen.

Isarland hat geschrieben:

T5060 hat geschrieben:So hätte das aussehen müssen ( @@Isarland + DWEWT schematisch sehr einfach skizziert )
Die Stadträte würde ich auch in die Haftung nehmen, wegen kollektiver Blödheit.


Was fegst da mich an? hab ich zu dem Thema was geschrieben? Es reichen die anderen, die ihren Senf dazugeben, ohne Hintergrundwissen....du natürlich ausgenommen.

70 m Spannweite, nicht abspannt verhält sich wie mit 140 durch die Innenstadt. Da braucht man nicht lange rechnen, das ist nur eine Frage der Zeit bis es knallt. Das ist Allgemeinwissen.

Moin,

T5060 hat geschrieben:70 m Spannweite, nicht abspannt verhält sich wie mit 140 durch die Innenstadt.
Da braucht man nicht lange rechnen, das ist nur eine Frage der Zeit bis es knallt.
Das ist Allgemeinwissen.

Ob das mein Professor für Holzbau weiß ?


Olli

Neo-LW hat geschrieben:Moin,

T5060 hat geschrieben:70 m Spannweite, nicht abspannt verhält sich wie mit 140 durch die Innenstadt.
Da braucht man nicht lange rechnen, das ist nur eine Frage der Zeit bis es knallt.
Das ist Allgemeinwissen.

Ob das mein Professor für Holzbau weiß ?


Olli

Was dein Prof. weis, juckt mich nicht. Mein Zimmermann sagt sein Disto und sein Maßband macht bei 50 m Schluß.
mal Brückenspannweiten, Herr Obereisenbahnbauingenieur

T5060 hat geschrieben:
70 m Spannweite, nicht abspannt verhält sich wie mit 140 durch die Innenstadt. Da braucht man nicht lange rechnen, das ist nur eine Frage der Zeit bis es knallt. Das ist Allgemeinwissen.

Ingenieurbüros planen und rechnen das, das Bauamt genehmigt's, die Baufirma führt's ohne Mucken aus und ein Sachverständigenbüro nimmt's am Ende ab.

Und du schaust ein unscharfes Foto von der Ruine an und weißt sofort aus'm Bauch raus dass sowas nicht geht.

Nicht schlecht Herr Specht!

Moin,

nun habe ich eben mit meinem Statikprofessor telefoniert.

Ja, 70 Meter ist eine lösbare Aufgabe im Holzbau, aber an der oberen Grenze.

Wir beide sind uns einig hinsichtlich dem Ablauf des Versagens.
Es war ein Stabilitätsproblem.
Die einzige Frage, die derzeit noch im Raum steht,
ist ob vor 22 Jahren das Beulen von Fachwerkträgern schon rechnerisch ermittelt wurde.
Es kann sein, daß es zu der Zeit noch 'konstruktiv' zu lösen war.
Das wissen wir nächste Woche,
wenn er seine wissenschaftliche Mitarbeiterin befragt hat.


Olli
