Hallo,

ich habe mir vor ein paar Tagen einen Holzspalter Eigenbau gebraucht gekauft.

Es ist ein Liegendspalter mit externen Hydraulikblock. 50er Zylinder soll wohl bis Meterstücke spalten.
Verbaut ist ein 2,2KW Motor

Das Gerät hat schon einige Meter hinter sich... Sollte laut Vorbesitzer laufen. Stand wohl sehr lange rum.

Heute habe ich versucht das Gerät anzuschließen, was auch soweit alles gut geklappt hat.

Folgendes Prob. habe ich

Der Motor wird extrem heiss, dann fliegt der Motorschutzschalter raus.
Ich kann den Hydraulikarm kurz hin und her fahren dann ist schluss.
Das Problem tritt auch im leerlauf auf 20Sek. dann ist schluss.

Der Motor läuft wenn er denn läuft ruhig soweit ich das beurteilen kann.

Wer kann mir weiterhelfen?

Wenn Ihr noch Daten benötigt vom Gerät kann ich die gerne noch einbringen.

Ich versuche gleich mal ein paar Bilder einzustellen.

Danke!

Mfg Jörn

Daten und Bilder wären angebracht,sonst keine richtige Beurteilung.

Hallo,

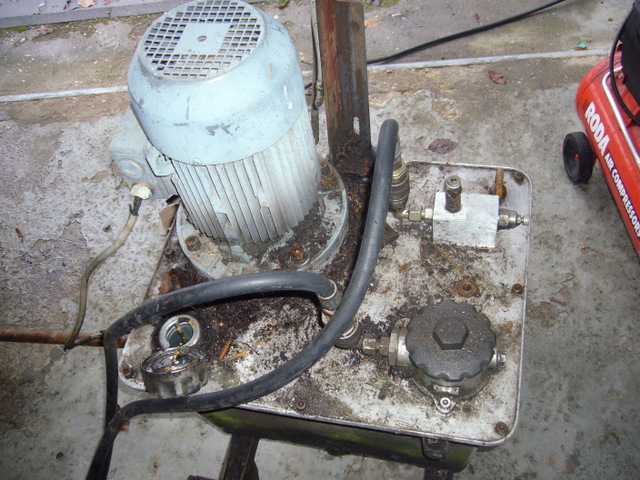

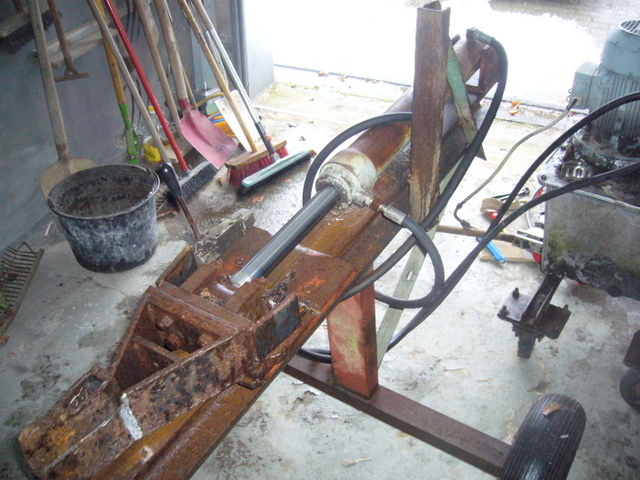

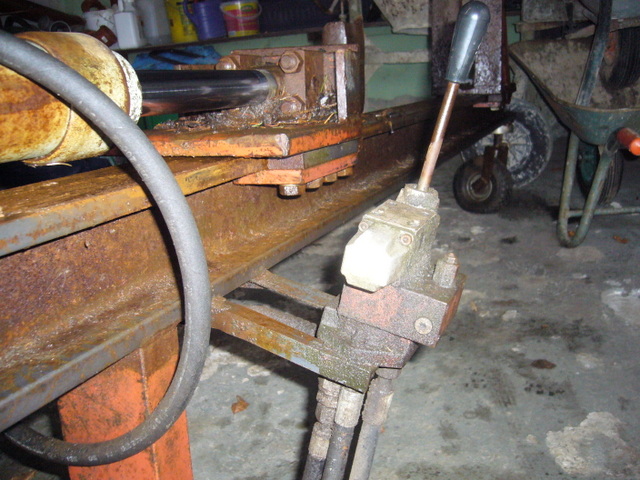

hier ein paar Bilder






Was für Daten werden noch benötigt?

Mfg Jörn

Dem Motor fehlt was!
Wenn 400v ist eine Wicklung defekt oder falsch angeschlossen, so dass er sich selbst bremst.
Anschlüsse kontrollieren, vielleicht ist auch nur ein Kabel lose oder ohne Aderhülse
Wer guckt wird sehen!
Viel Glück, Brennholz Jürgen
Huch auf einmal waren dort Bilder.

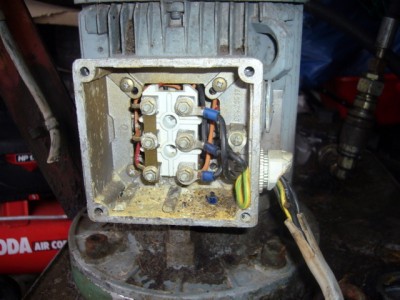

Also der Motor ist 400v und im Stern angeschlossen. Verfolge die Leitungen zum Motorschutzschalter und zum Stecker. Sollte alles so sauber angeschlossen sein wie der Motor, ist es bestimmt eine Wicklung.

Hallo,

er ist an 400V angeschlossen.

Wie gesagt er läuft kurz und geht dann aus.

Macht aber auch keine unüblichen Geräusche.

Wie kann ich messen ob eine Wicklung defekt ist?

Danke

Mfg Jörn

Jörn84 hat geschrieben:Wie kann ich messen ob eine Wicklung defekt ist?

W1 - W2 und U1 - U2 und V1 - V2 sollten ähnliche Widerstände haben,
und auch kein Kurzschluss zwischen unterschiedlichen Wicklungen

Hallo,

Mess erstmal ob die Steckdose an welche er angeschlossen ist alle 3 Phasen hat und dann mess mal ob die 3 Phasen auch am Schalter/Motor ankommen.

Falls du die Wicklungen durchmessen möchtest komplett abklemmen den Motor und die Einzelnen Wicklungen mit nem Ohmmeter messen. Es sollte jede der 3 Wicklungen den gleichen Widerstand haben. Könnte man auch im angeschlossenen Zustand machen überei Zangenamperemeter, hat aber nicht jeder.

Aber Vorsicht, Strom macht unter Umständen klein, schwarz und Hässlich!

mfg

Das Klemmbrett abschrauben und alle Kabel vereinzeln. Die einzelnen Wicklungen sollten keine Verbindung (Durchgang) zu den anderen haben. Mehr kann nur ein E-Mensch machen. Wenn ein Schluss zum Gehäuse ist fliegt der Fi, wenn er funktioniert. Oder mach dir mal die Finger nass…..
Brennholz Jürgen

Ich befürchte, der wird wohl neu gewickelt werden müssen.
Passiert lt. meinen Motorenwickler oft bei Motoren, die lange mit Temperaturschwankungen gestanden haben (z.B Betonmischmaschinen). Es bildet sich ständig Kondensat, das zu Oxidationen führt.
Ein Motor, der mind. 1 x täglich für 1 Stunde läuft, hält nahezu ewig.

Hallo,

ich habe den Motor vom Block genommen und ohne last laufen lassen.

So läuft er ohne Prob. Also doch keine Wicklung hin wird auch nicht heiss.

Ich habe mal an der Pumpe gedreht links geht leicht man hört glucken rechts schwer kaum zu drehen.

Kann es möglich sein das der Motor falsch herum gedreht hat? Es steht leider keine Drehrichtung auf der Pume.

Der Zylinder ist aber kurzeitig hin und her zu bewegen gewesen. Obwohl evtl falsch angeschlossen?

Mfg Jörn

Bin da kein Fachmann aber....

habe 2 Holzspalter mit Elektroantrieb in Betrieb genommen (Neugeräte). Auf beiden stand: Bei Inbetriebnahme Drehrichtung des Motors kontrollieren und gegebenenfalls umpolen.

Viel Erfolg

Bei falscher Drehrichtung hätte aber der Spalter nicht funktioniert.

Hallo!

Jörn84 hat geschrieben:Kann es möglich sein das der Motor falsch herum gedreht hat?

Ja!

Jörn84 hat geschrieben:Es steht leider keine Drehrichtung auf der Pumpe.

Nummer/Bezeichnung der Pumpe?
Ansonsten: Bild davon machen, normal ist der Sauganschluß größer, wie der Druckanschluß, bzw. an der Verrohrung kann man auch erkennen, wie die Pumpe drehen muß.

Gruß F

Hallo, ich bin auch nicht der Fachmann. Aber bei unserer Wippsäge mit 400V mußten wir auch am Anfang nach der Drehrichtung schauen.Und beim elektr. Spalter muß man auch vorher schauen. Der funktioniert dann nur mit lauten Geräuschen. Lg.

Hatte vor 2 Tagen das selbe Problem an meiner Metallbandsäge.
Hätte den Motor und den Kabel gewechselt.
Ich hatte am Kabel einen der 2 schwarzen weggeknipst und blau, schwarz und den braunen als Phase genommen! N (blau) als null hab ich in der Dose nicht.
Hab aber den Stecker am Kabel vergessen!!! Und folglich fehlte mir eine Phase, hab ich erst beim Messen mitbekommen.
Der Motor lief trotzdem, war aber nach kurzer Zeit knülle heiß!
