Bison hat geschrieben:
Die teile sind jetzt wieder lieferbar, habe vorgestern meine bekommen. Waren die lezte Zeit nicht lieferbar bei Agrarled- Morgen werden die Teile montiert. Mal schauen wie dann mein 21 m Gestänge ausgeleuchtet wird. Aktuell hab ich auch billig LED am Gestänge verbaut, ist nichts halbes und nichts ganzes. Denke aber schon das die blauen überzeugen werden. Falls es jemanden interssieren sollte werde ich berichten.

Ja bitte auch mit Bilder und wie du die Verkalbelung Anschluss und Schaltung gelöst hast.

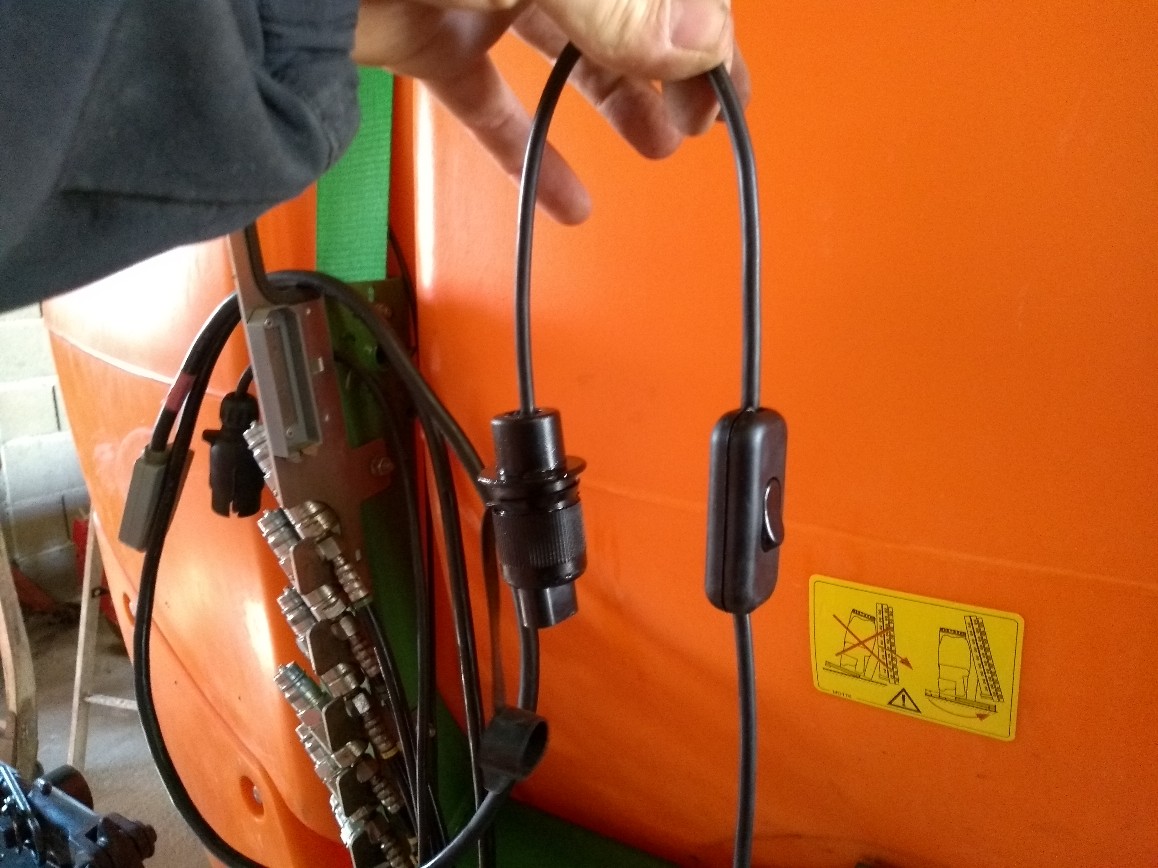

Anbei mal paar Bilder. Denke das ist ziemlich selbsterklärend. Einfach Kabel kaufen, 3 poligen Stecker und ich habe noch einen Schalter dazwischen damit ich nicht im ein und ausschalten muß. Kabel hab ich mit löt-schrumpf verbinder.

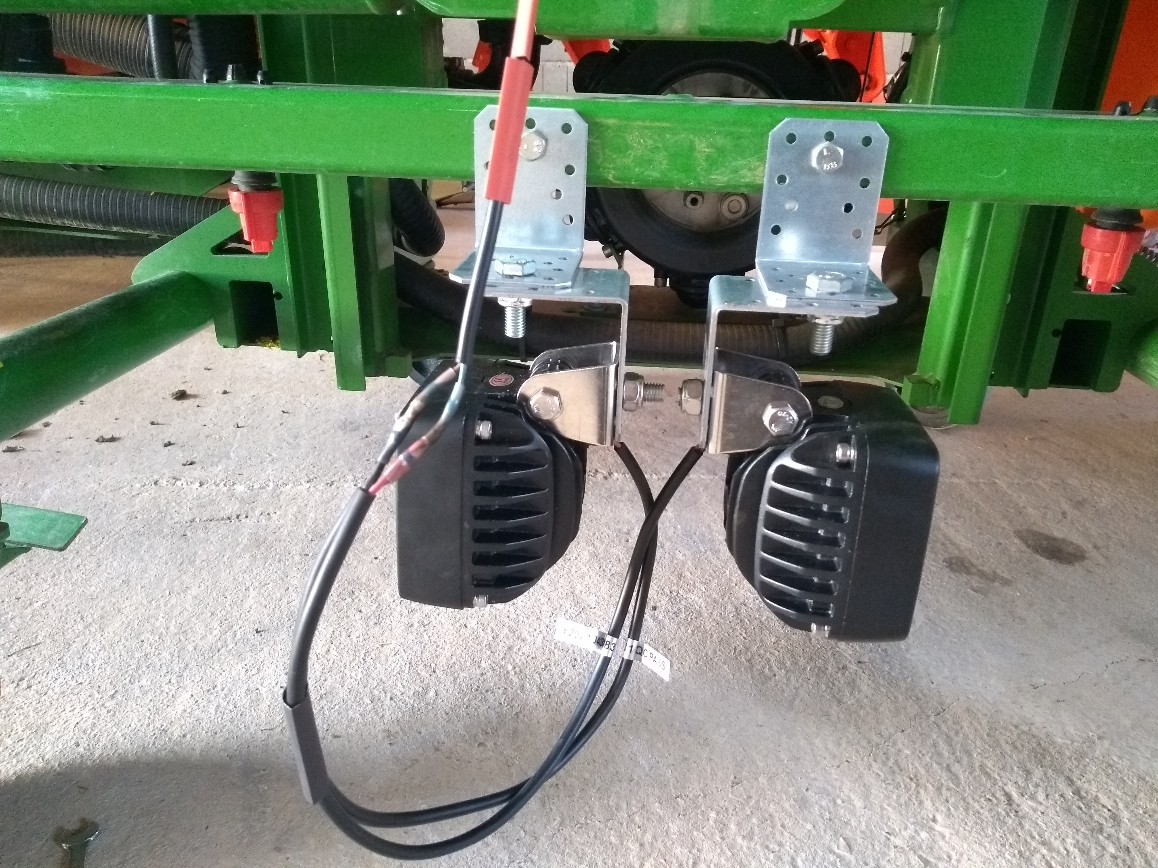

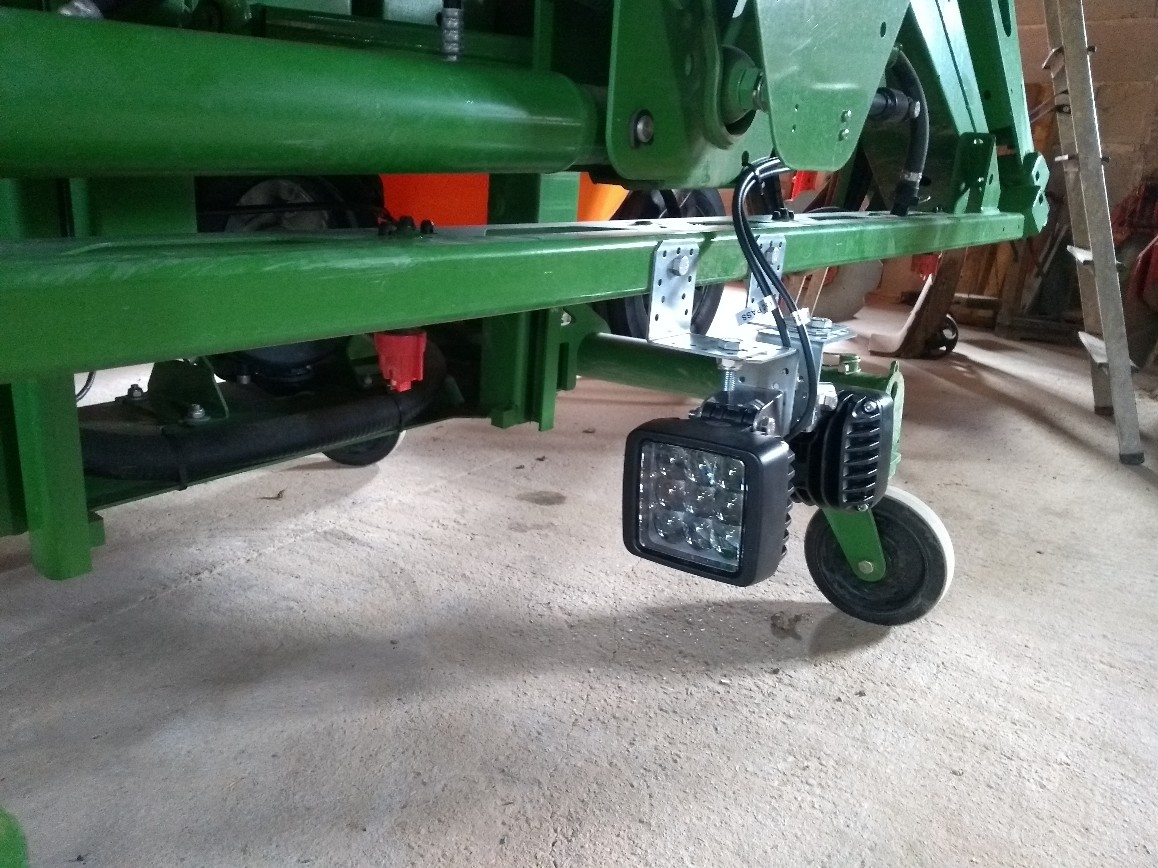

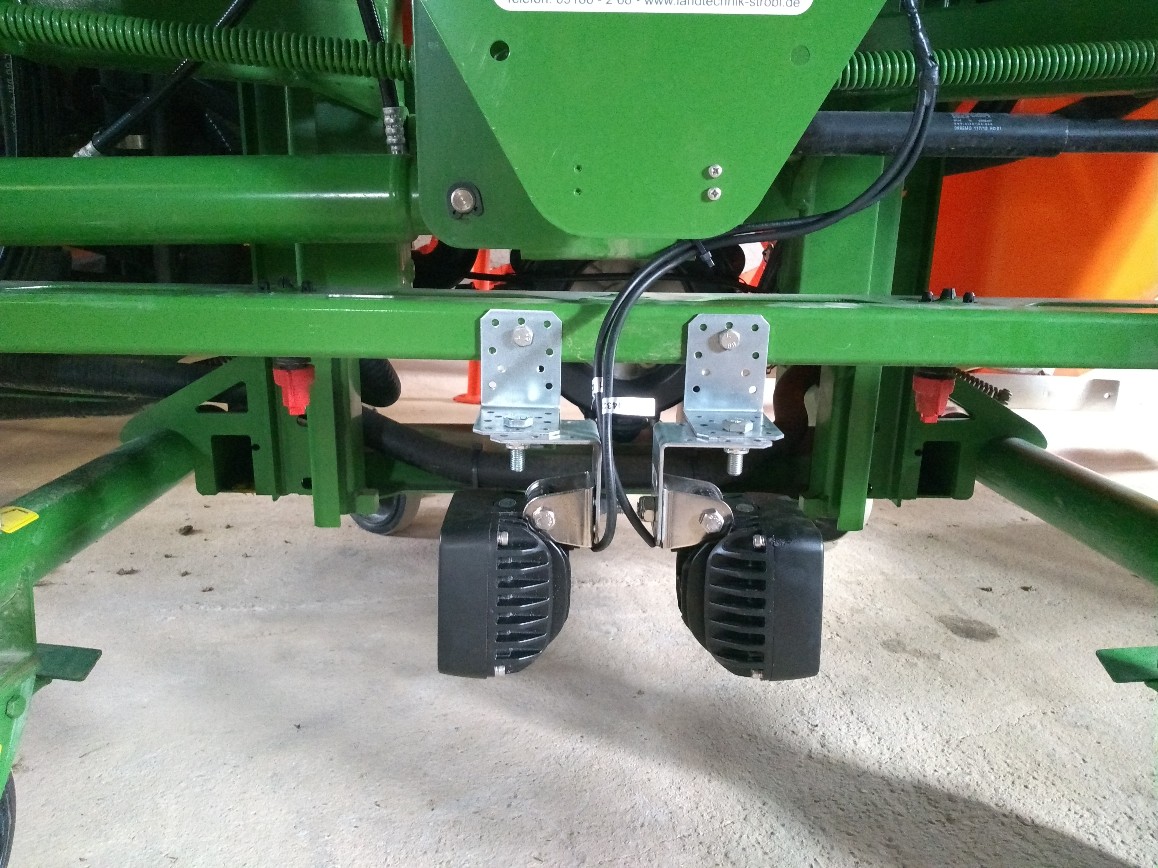

Als Halterung für die LEDs hab ich 2 Winkel zusammen geschraubt. So kann ich dann in alle Richtungen den Strahl einstellen. Der nächste Nachteisatz ist schon sehr bald, bin schon sehr gespannt

Bison hat geschrieben:Anbei mal paar Bilder. Denke das ist ziemlich selbsterklärend. Einfach Kabel kaufen, 3 poligen Stecker und ich habe noch einen Schalter dazwischen damit ich nicht im ein und ausschalten muß. Kabel hab ich mit löt-schrumpf verbinder.
Als Halterung für die LEDs hab ich 2 Winkel zusammen geschraubt. So kann ich dann in alle Richtungen den Strahl einstellen. Der nächste Nachteisatz ist schon sehr bald, bin schon sehr gespannt

Sieht doch richtig gut aus. Bin Gespannt auf Nachtbilder!

Gefällt mir sehr gut !

Sieht gut aus. Benötigst du die 3 Polige nicht für die Bedienung (Teilbreite Druckverstellung Terminal).

Mein Gedanke war 54g der Lichtsteckdose anzapfen, da liegt Dauerstrom an.

Was ist von den Scheinwerfern von Kramp zu halten die haben nur 9 Watt?
https://www.amazon.de/Kramp-Spr%C3%BChleuchtensatz-Arbeitsscheinwerfer-1000L-LA10001/dp/B08Q7X84DK/ref=asc_df_B08Q7X84DK/?tag=googshopde-21&linkCode=df0&hvadid=518098431253&hvpos=&hvnetw=g&hvrand=11398448006852603750&hvpone=&hvptwo=&hvqmt=&hvdev=c&hvdvcmdl=&hvlocint=&hvlocphy=1004128&hvtargid=pla-1272484397733&psc=1&th=1&psc=1

Ich habe mir eine zweite Dose eingebaut. Kabel waren bereits verlegt. Die von kramp kenne ich nicht. Hab mir die agrar Led schon in mehreren Videos auf YouTube angeschaut, denke die sind schon nicht schlecht. Bald weiß ich mehr

@Bison: schön gelöst, nur beim Schalter wäre ich vorsichtig, da kann Feuchtigkeit reinkommen. Das würde ich demnächst ändern.

Ich denke, die 9W sollten ausreichen.

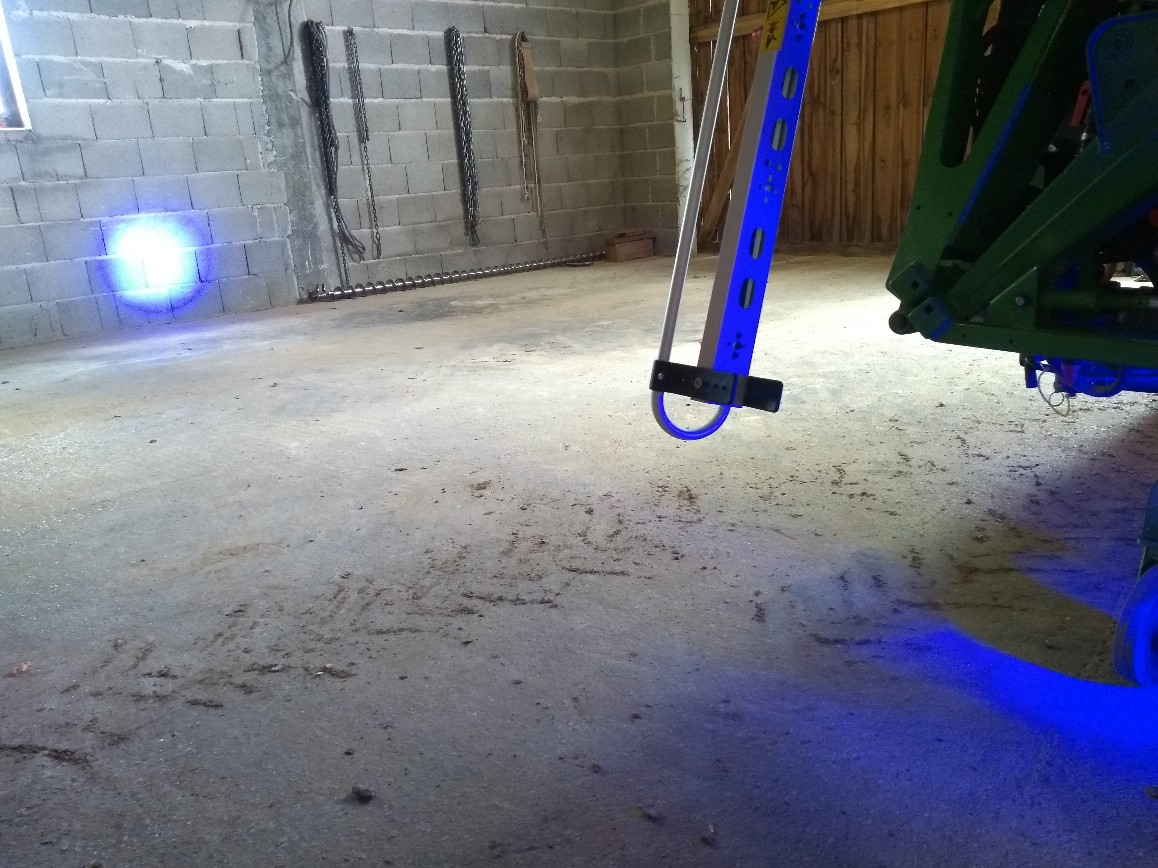

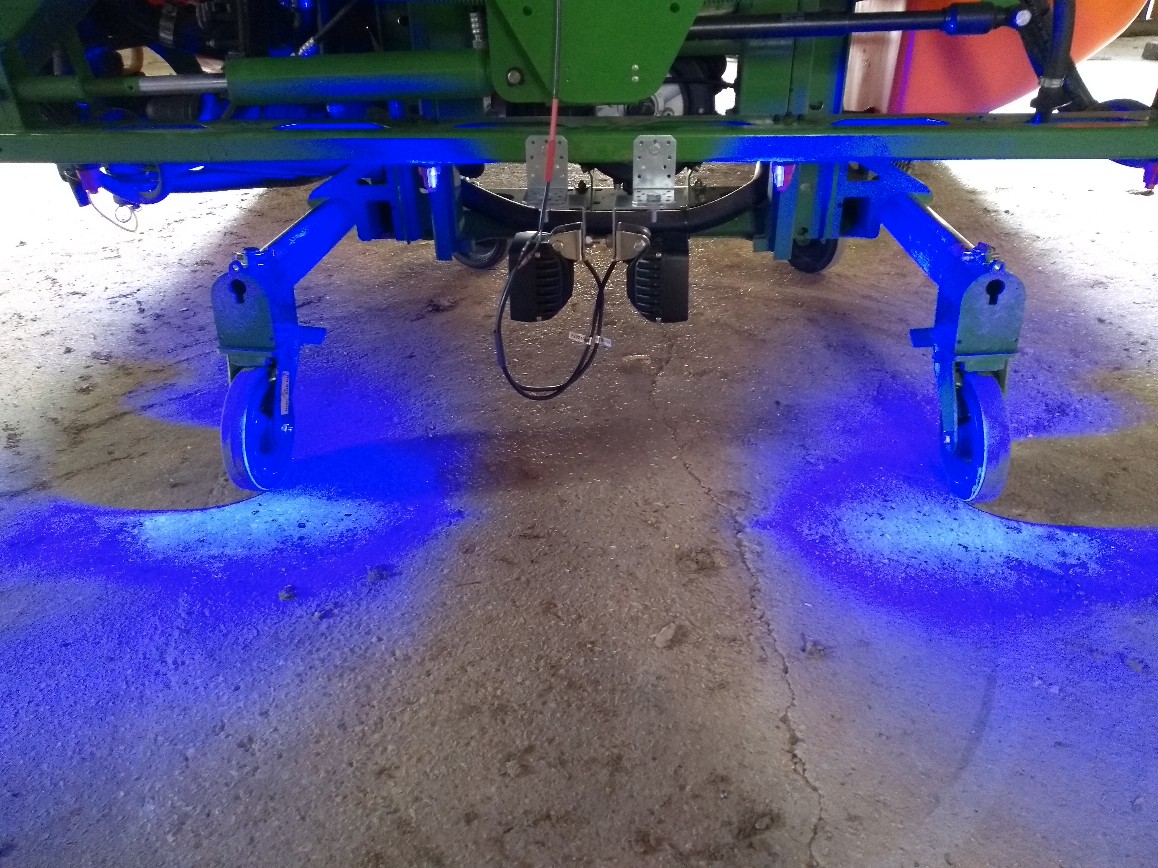

Wie man bei bison sieht, ist der Lichtfleck an der Wand sehr hell, das benötigt man meiner Meinung nach nicht.
Hauptsache die Strahler können das Ende des Gestänge erreichen und dort einigermaßen ausleuchten.
Außerdem ist dann direkt an den Strahlern nicht so sehr überbelichtet.

Hallo Bison,
für was hast Du den zweiten Winkel senkrecht angeschraubt?
Der Scheinwerfer hätte doch auch am waagrechten hängend angeschraubt werden können?

Ich denke für mein kleines Gestänge (12,5m ) werde ich die 9 Watt bestellen. mein Plan im Kopf wäre dann direkt am Rücklicht (Beleuchtung) an der Spritze den Strom abzugreifen und einen Druckschalter und Verklemmung fest an der Spritze in einer Abzweigdose zu installieren. Herausforderung wird die Wasserdichtheit sein.

Westi hat geschrieben:@Bison: schön gelöst, nur beim Schalter wäre ich vorsichtig, da kann Feuchtigkeit reinkommen. Das würde ich demnächst ändern.

Wenn er die 3 Polige in der Kabine verwendet hat er den Schalter direkt neben dem Sitz liegen dann passt es.
Ich hab schon gelesen das die Scheinwerfer teils mit Wasser voll laufen wenn sie hängend installiert werden.

HL1937 hat geschrieben:Hallo Bison,
für was hast Du den zweiten Winkel senkrecht angeschraubt?
Der Scheinwerfer hätte doch auch am waagrechten hängend angeschraubt werden können?

Servus HL 1937
Um noch ein Stück weiter runter zu kommen, Empfehlung ist 10 cm unter dem Gestänge. Die einzel Verstellung ist mit dem zusätzlichen Winkel auch besser. So kann ich das led in alle Richtungen schwenken

Servus Bison,

wern de Scheinwerfer niad noos von de Düsn?

Spritznebel kommt bestimmt hin, die Strahler sind aber angeblich Wasserdicht, damit müssen die LED klar kommen. Evtl muß ich das auch noch modifizieren, mal schauen wie es beim Ersteinsatz klappt

HL1937 hat geschrieben:Servus Bison,

wern de Scheinwerfer niad noos von de Düsn?

Ich habe meine Scheinwerfer ca. 10cm unter und 10cm vor den Düsen montiert.
Klappt gut, und die Scheinwerfer beleiben praktisch trocken.

JueLue

JueLue hat geschrieben:

HL1937 hat geschrieben:Servus Bison,

wern de Scheinwerfer niad noos von de Düsn?

Ich habe meine Scheinwerfer ca. 10cm unter und 10cm vor den Düsen montiert.
Klappt gut, und die Scheinwerfer beleiben praktisch trocken.

JueLue

Danke.
Meinst Du daß man solche eng strahlende Scheinwerfer an der kleinen Steckdose bei der Beleuchtung anstecken kann?
Reicht da der Kabelquerschnitt?
