In Kürze werde ich ein Projekt beginnen, bei dem mir noch nicht wirklich klar ist wie ich das stemmen soll.

Es geht um ein wohl ehemaligen Stall für Nutztiere, der jetzt zu einer Werkstatt umgebaut werden soll. Dabei laufen mir zwei Probleme über den Weg. Zum einen der Boden. Der ist insgesamt leicht schräg angebracht so Ausscheidungen der Tiere ihren Weg finden. Zum anderen ist es eine Außenwand, die sich wohl im laufe von Jahren gesetzt hat und nun bedrohlich schief ausschaut. In Zahlen ausgedrückt: Auf einer Länge von 10m und einer Höhe von 3,5m ist ein Bogen entstanden, der oben ca. 30cm aus der Mitte nach Außen verläuft. Grund dafür dürfte das Fundament sein, von dem ich ausgehe, dass es nur 60cm breit ist. Zum anderen wurde Regenwasser nicht ausreichend vom Gebäude ferngehalten.

Der Plan sieht jetzt erst mal vor, dass das Fundament trocken gelegt wird, bzw. isoliert wird. Die Außenwand ist danach aber immer noch schief. Werde diese für die isolierarbeiten zur Sicherheit auch abstützen. Die Frage ist, welche Maßnahmen ich ergreifen kann, damit die Wand auch in Zukunft sicher stehen bleibt.

Der Fußboden in dem Gebäude muss erst mal entfernt werden. Aber was dann? Estrich wollte ich vermeiden.

Moin,

Walker hat geschrieben:In Kürze werde ich ein Projekt beginnen, bei dem mir noch nicht wirklich klar ist wie ich das stemmen soll.

Die Außenwand ist danach aber immer noch schief. Werde diese für die isolierarbeiten zur Sicherheit auch abstützen. Die Frage ist, welche Maßnahmen ich ergreifen kann, damit die Wand auch in Zukunft sicher stehen bleibt.

Der Fußboden in dem Gebäude muss erst mal entfernt werden. Aber was dann? Estrich wollte ich vermeiden.

Hört sich an nach Vollsanierung.

Alles an 'Dauerreparaturen' bringt nix.


Olli

Nun ja, eine Dauerreparaturstätte soll ja auch vermieden werden. Die Frage richtet sich ja nach dem wie?

Ohne Fachkundigen Handwerker ab 50 Jahren wird das nix.

Die Wand ist tatsächlich in 3,5 m Höhe 30cm nach außen gedrückt? Hört sich ziemlich krass an.
Vielleicht kommt der Druck auch von oben vom Dachstuhl. Möglicherweise ist das Zugband bzw. der Ringanker defekt (oder die haben das damals gleich ganz eingespart...) und der Dachstuhl ist verantwortlich.
Ich denke, da kommst um einen (paar hundert Euro teuren...) Besuch vom Statikus nicht herum.

Bilder!

Der Bau steht in Ungarn, oder?

Falke

Deswegen mag ich Foren. Fünf Köpfe bringen mehr zusammen als einer. Klasse Teamwork.

Ja, der Dachstuhl könnte eine Teilschuld haben. Es fehlen wohl zwei Querträger für meinen Geschmack. Auf 10m sind nur zwei verbaut, definitiv zu wenig. Die gute Nachricht ist aber, dass die Wand nur ca. 10cm nach Außen liegt und doch keine 30cm. Damit fällt mir ein Stein von den Schultern.

Der Plan sieht also bislang vor, dass an der Außenwand zusätzlich zu der schon vorhandenen Säule aus Ziegel zwei weitere hinzukommen so wie ein vernünftiges Fundament für diese.

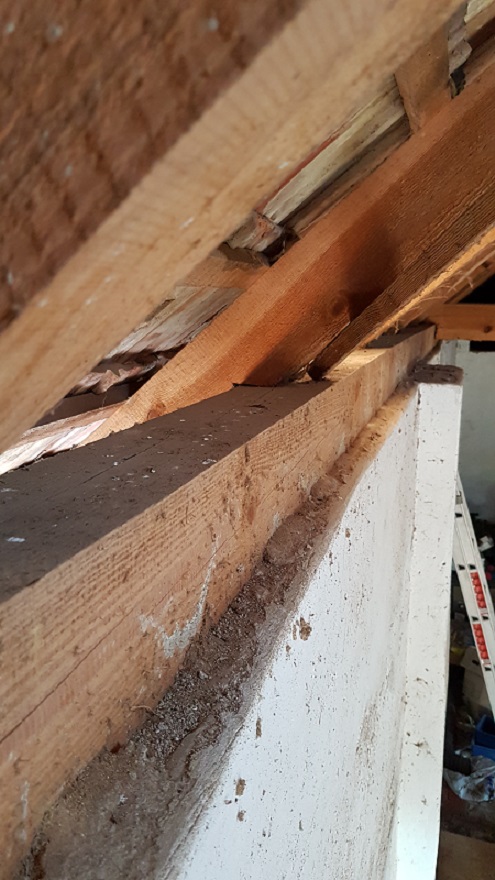

Auf dem Bild kann man leider nicht erkennen, wie „verbogen“ die Wand ist.

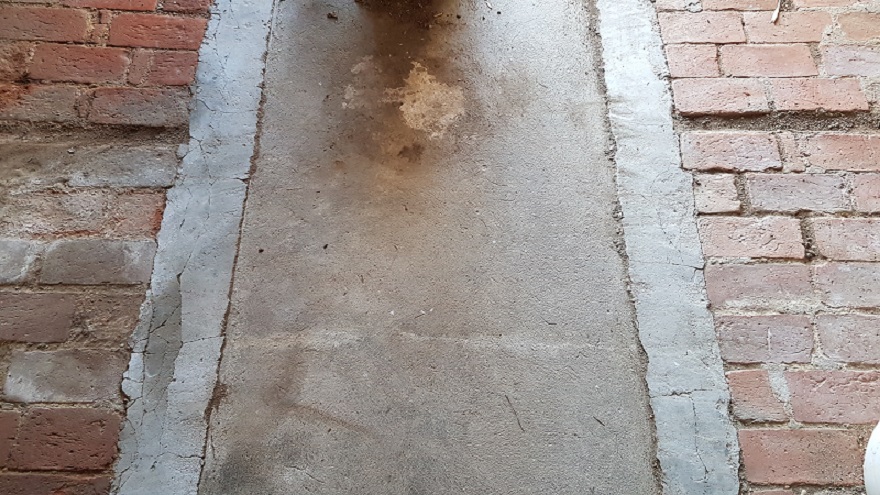

Zum Fußboden habe ich ein Bild vom Ist-Zustand gemacht. Der Betonstreifen geht in der Länge durch die Halle, der Ziegelstein läuft abfällig zum Betonstreifen. Beides soll raus und durch Werkstattfliesen, Pflastersteine oder auch wieder Ziegel ersetzt werden – irgendwie.

Das Bauwerk schaut noch relativ Jung aus?

Hatten auch altes Gebäude welches in die Breite gegangen ist

Ne Stange Moniereisen 25mm, beidseitig 1m Gewindestange M24 angeschweißt, beide Fußpfetten duchbohren, außen vernünftige Stahlplatte unterlegen und dann das Ganze schön langsam zusammenziehen.

Je nach Länge mehrere Spannstangen verbauen.

Bei uns hatte es so funktioniert.

Gruß Daniel.

Auch wenn die Mauer zusätzliche Pfeiler hat, kann sie nur begrenzt horizontale Kräfte rechtwinklig zur Wand aufnehmen. Eigentlich müsste eine Balkenlage mit Belag die Wände aussteifen.
Wenn die Schwelle mit den Sparren die einzige Abtragung der Dachlast ist, kannst du froh sein, dass nicht noch mehr schief ist. Mit mehr Infos und Bilder kann man auch konkretere Tipps geben.

DST hat geschrieben:Das Bauwerk schaut noch relativ Jung aus?

Hatten auch altes Gebäude welches in die Breite gegangen ist

Ne Stange Moniereisen 25mm, beidseitig 1m Gewindestange M24 angeschweißt, beide Fußpfetten duchbohren, außen vernünftige Stahlplatte unterlegen und dann das Ganze schön langsam zusammenziehen.

Je nach Länge mehrere Spannstangen verbauen.

Bei uns hatte es so funktioniert.

Gruß Daniel.

Dachstuhl und Dach wurden 2004 erneuert.
Sehr gute Idee. Hätte ich auch selber drauf kommen können. Danke!

egnaz hat geschrieben:Eigentlich müsste eine Balkenlage mit Belag die Wände aussteifen.

Was muss man sich darunter vorstellen?

egnaz hat geschrieben:Wenn die Schwelle mit den Sparren die einzige Abtragung der Dachlast ist, kannst du froh sein, dass nicht noch mehr schief ist. Mit mehr Infos und Bilder kann man auch konkretere Tipps geben.

Aus heutiger Sich sehe ich das auch so. Es wird sicher noch einige Tage dauern (Wetterabhängig) bis der Raum leergeräumt ist. Bilder werde ich nachreichen und vorher wird auch nicht mit dem Ausbau angefangen zumal ich noch keine Lösung für den Boden habe.

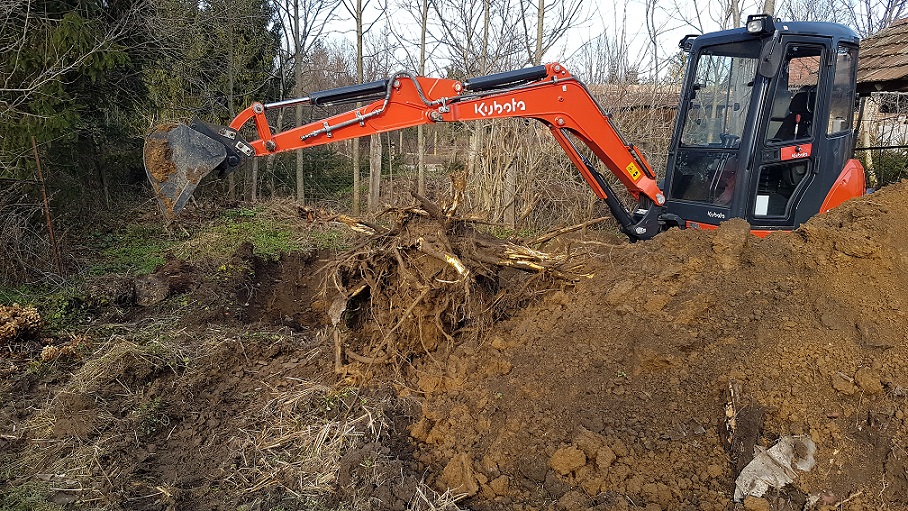

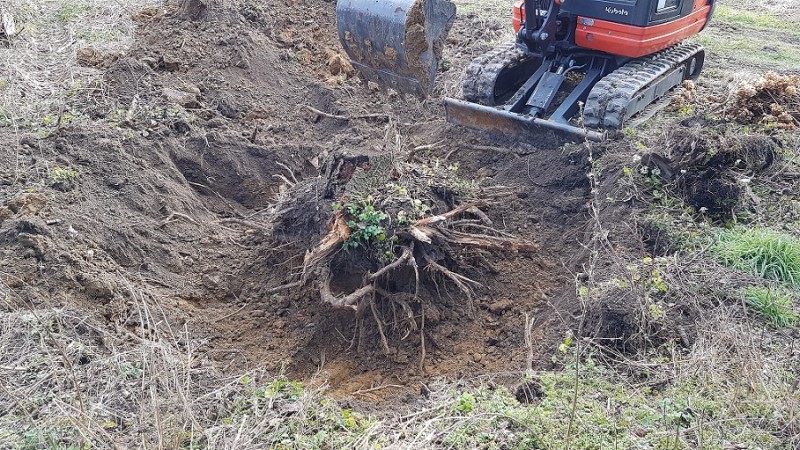

Erste Maßnahme wird sein das komplette Gebäude Außen am Fundament zu versiegeln. Dafür habe ich mir „schweres Gerät“ zugelegt und heute erst Übungen damit gemacht. Neben dem Stallgebäude werden weitere Bauwerke hinzukommen und dafür musste ein Nussbaum weichen den ich schon vor drei Jahren gefällt hatte, aber erst heute „Das Biest“ entwurzeln konnte.

Walker hat geschrieben:

egnaz hat geschrieben:Eigentlich müsste eine Balkenlage mit Belag die Wände aussteifen.

Was muss man sich darunter vorstellen?

Wenn die Balkenlage mit Belag als Scheibe ausgeführt wird und auf den Wänden aufliegt und verbunden ist, werden die Wände dadurch gehalten.
Zuganker können helfen, es kann jedoch passieren, dass die Wand auf der anderen Seite dann auch noch krumm wird.
Wenn oben die Wand krumm wird, liegt es nicht an den Fundamenten. Trockene Fundamente tragen auch nicht besser wie feuchte. Und wenn der Untergrund so weich durch Feuchtigkeit wird, dass er das Fundament keinen Halt gibt, müssten große Risse im Mauerwerk zu sehen sein.

Moin,

DST hat geschrieben:
Ne Stange Moniereisen 25mm, beidseitig 1m Gewindestange M24 angeschweißt, beide Fußpfetten duchbohren, außen vernünftige Stahlplatte unterlegen und dann das Ganze schön langsam zusammenziehen.

Je nach Länge mehrere Spannstangen verbauen.

Na, das ist ja mal eine fundierte Auskunft zur Statik.

Alle Randbedingungen beachtet.

Alle Kräfte exakt ermittelt.

Alle Baustoffe vollständig dokumentiert.

Die zulässigen Kräfte jedes Einzelbauteils zu den vorhandenen Kräften in Verhältnis gesetzt,
und den erforderlichen Sicherheitsbeiwert ausgeworfen.

Dann noch die Arbeitsanweisung: "schön langsam zusammenziehen."

Ich hoffe der Ratgeber hat eine ausreichende Haftpflichtversicherung.

------------------

Genau wegen solcher Pfuscher bin ich dafür, für alle Bauwerke eine 5-Jahres Prüfpflicht einzuführen.


Olli

Neo-LW hat geschrieben:Moin,

DST hat geschrieben:
Ne Stange Moniereisen 25mm, beidseitig 1m Gewindestange M24 angeschweißt, beide Fußpfetten duchbohren, außen vernünftige Stahlplatte unterlegen und dann das Ganze schön langsam zusammenziehen.

Je nach Länge mehrere Spannstangen verbauen.

Na, das ist ja mal eine fundierte Auskunft zur Statik.

Alle Randbedingungen beachtet.

Alle Kräfte exakt ermittelt.

Alle Baustoffe vollständig dokumentiert.

Die zulässigen Kräfte jedes Einzelbauteils zu den vorhandenen Kräften in Verhältnis gesetzt,
und den erforderlichen Sicherheitsbeiwert ausgeworfen.

Dann noch die Arbeitsanweisung: "schön langsam zusammenziehen."

Ich hoffe der Ratgeber hat eine ausreichende Haftpflichtversicherung.

------------------

Genau wegen solcher Pfuscher bin ich dafür, für alle Bauwerke eine 5-Jahres Prüfpflicht einzuführen.


Olli

Genau wegen solcher Schreibtischhengste wird in DE die Bürokratie immer mehr.

Moin,

LKW müssen alle halbe Jahr zum TÜV.
In Fahrzeuge dürfen nur geprüfte Teile eingebaut werden.

An Bauwerken darf jeder Sachunkundige nach Belieben rumwerkeln ?

Deswegen:

Prüfpflicht alle 5 Jahre für Bauwerke.


Olli

Neo-LW hat geschrieben:Moin,

LKW müssen alle halbe Jahr zum TÜV.
In Fahrzeuge dürfen nur geprüfte Teile eingebaut werden.

An Bauwerken darf jeder Sachunkundige nach Belieben rumwerkeln ?

Deswegen:

Prüfpflicht alle 5 Jahre für Bauwerke.


Olli

ABM für Arbeitsunwillige und -untaugliche.....die sich dann "Gutachter" schimpfen dürfen.
