Ich muß eine 15mm hydraulisch angetriebene Schnecke 3.5 m lang klappbar machen .
Jetzt ist mir ein kreuzgelenk von einer leichten gelenkwelle in die Hände gefallen .
Wie gross darf der Spalt in der Schneckenwindung sein ?
Ich habe kein Problem wenn sich die Förderleistung bis zu 50% reduziert aber verstopfen darf sie nicht .
Aktuelle Zeit: Di Nov 04, 2025 8:47
Starre Schnecke klappbar machen
56 Beiträge
• Seite 1 von 4 • 1, 2, 3, 4
Re: Starre Schnecke klappbar machen
von langholzbauer » Di Apr 02, 2024 13:15
Warum machst Du nicht eine Klauenkupplung dran, wie sie millionenfach an Abbunkerschnecken von kleinen Mähdreschern verbaut ist?
Bauer aus Leidenschaft für Land und Wald...
- langholzbauer
- Beiträge: 12699
- Registriert: Fr Okt 19, 2012 22:08
Re: Starre Schnecke klappbar machen
von langer711 » Di Apr 02, 2024 14:45
Alt und bewährt, wenn’s auch klappert und rappelt ohne Material.

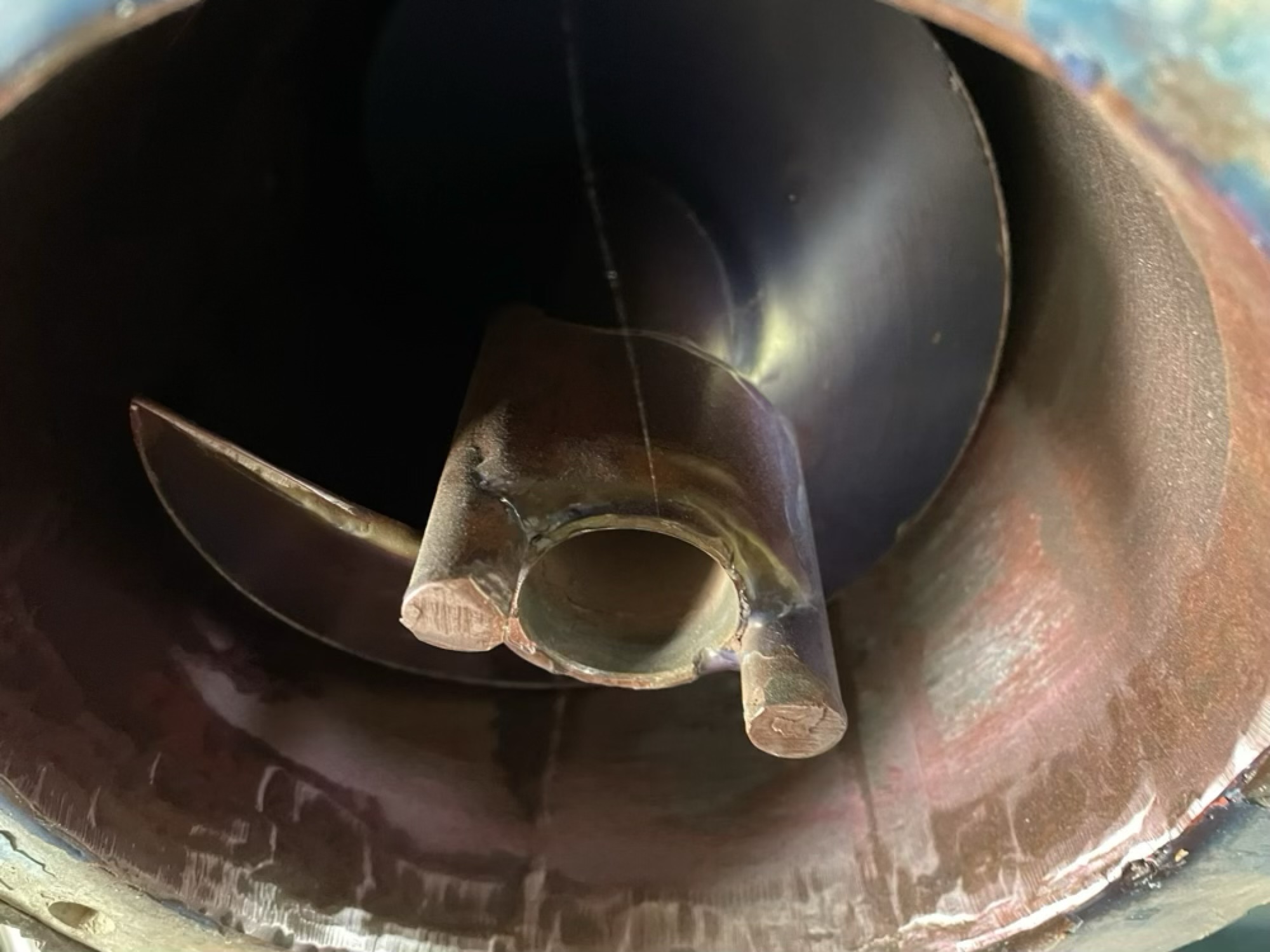

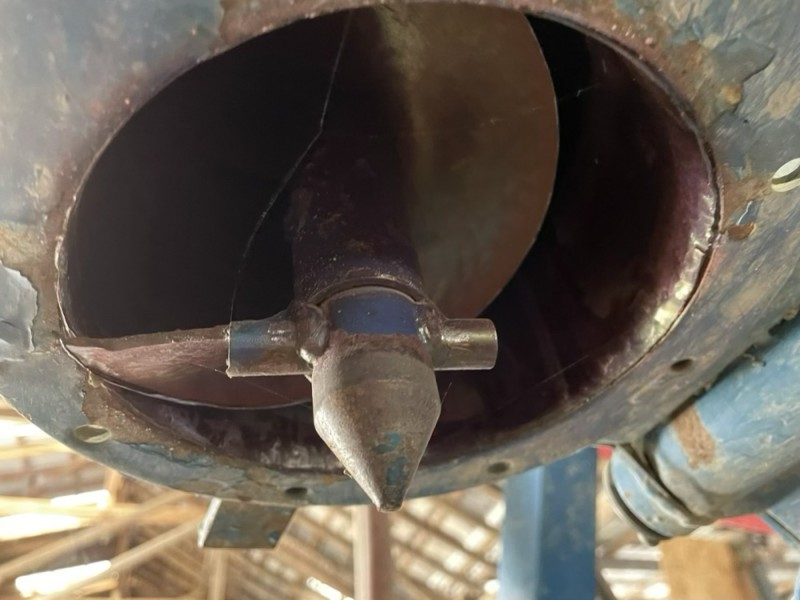

(Fotos von meiner Klapp-Schnecke)
(Fotos von meiner Klapp-Schnecke)
- Dateianhänge
-
-
Hier könnte Ihre Werbung stehen...
- langer711
- Beiträge: 7074
- Registriert: Di Aug 23, 2005 15:01
Re: Starre Schnecke klappbar machen
von böser wolf » Di Apr 02, 2024 14:49
Ja kenne ich habe ich auch aber geht in diesem Fall leider nicht
Ich habe vollmaterial und gerne Möglichkeit für einen zentrier Kegel
Ich habe vollmaterial und gerne Möglichkeit für einen zentrier Kegel
- böser wolf
Re: Starre Schnecke klappbar machen
von langer711 » Di Apr 02, 2024 15:06
15mm schreibst Du.
Ist damit die Welle (Seele) gemeint, oder gehts um eine 15cm Schnecke?
Beim Materialtransport wird das Material wohl eher durch die Fliehkraft außen am Rohr laufen.
Wenn zwischen Kreuzgelenk und Rohr noch 30mm Platz ist, gehts wohl noch.
Aber das muss man ausprobieren.
Je steiler die Schnecke, umso schlechter wirds gehen.
Wenn es sich dort zu sehr staut, wird die Schnecke zum festfressen neigen.
Also unten vorsichtig beschicken
Ist damit die Welle (Seele) gemeint, oder gehts um eine 15cm Schnecke?
Beim Materialtransport wird das Material wohl eher durch die Fliehkraft außen am Rohr laufen.
Wenn zwischen Kreuzgelenk und Rohr noch 30mm Platz ist, gehts wohl noch.
Aber das muss man ausprobieren.
Je steiler die Schnecke, umso schlechter wirds gehen.
Wenn es sich dort zu sehr staut, wird die Schnecke zum festfressen neigen.
Also unten vorsichtig beschicken
Hier könnte Ihre Werbung stehen...
- langer711
- Beiträge: 7074
- Registriert: Di Aug 23, 2005 15:01
Re: Starre Schnecke klappbar machen
von egnaz » Di Apr 02, 2024 15:09
Bei Vollmaterial kürzt du die Welle etwas und schweißt ein Stück rohr wieder auf.
Bei einem Gelenkwellenkreuz ist es aber ein großer Aufwand das Gehäuse auch so zu bauen das es dicht ist. Der Drehpunkt muss dann in der Mitte der Schnecke liegen.
Bei einem Gelenkwellenkreuz ist es aber ein großer Aufwand das Gehäuse auch so zu bauen das es dicht ist. Der Drehpunkt muss dann in der Mitte der Schnecke liegen.
Gruß Eckhard
- egnaz
- Beiträge: 2342
- Registriert: Di Apr 17, 2012 21:41
- Wohnort: Niedersachsen
Re: Starre Schnecke klappbar machen
von böser wolf » Di Apr 02, 2024 16:22
Sorry, ich meine natürlich 150 mm
- böser wolf
Re: Starre Schnecke klappbar machen
von T5060 » Di Apr 02, 2024 18:59

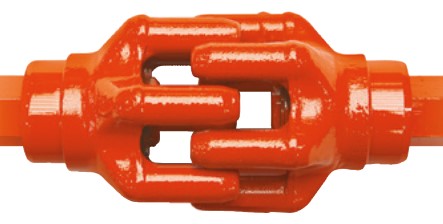

KUHN Wenderklauen, die vertragen auch die Antriebsdrehmomente und kommen ohne Schmierung aus.
Die laufen auch in Scheisse.
Quelle: https://dealer.extranet.kuhn.com/e-com. ... E/download
Die laufen auch in Scheisse.
- Screenshot 2024-04-02 210320.jpg (21.21 KiB) 1549-mal betrachtet
Quelle: https://dealer.extranet.kuhn.com/e-com. ... E/download
Zuletzt geändert von T5060 am Di Apr 02, 2024 20:04, insgesamt 1-mal geändert.
[
Ein Botaniker ist sowas wie ein Cowboy, der auf einem Pony reitet
]
[ Man muss nicht den Rechtsradikalismus bekämpfen, sondern die Blödheit von CDU, Grünen, SPD und FDP ]
[ Werte schätzen ]
Ein Botaniker ist sowas wie ein Cowboy, der auf einem Pony reitet ][
Man muss nicht den Rechtsradikalismus bekämpfen, sondern die Blödheit von CDU, Grünen, SPD und FDP ][
Werte schätzen ]-
T5060 - Beiträge: 34893
- Registriert: Sa Jan 10, 2015 7:46
- Wohnort: Bayern - BW
Re: Starre Schnecke klappbar machen
von böser wolf » Di Apr 02, 2024 19:36
Hast du einen link , google hilft mir nicht weiter
- böser wolf
Re: Starre Schnecke klappbar machen
von Marian » Di Apr 02, 2024 19:44
Ne starre Schnecke heiratet man erst gar nicht.
Der musste sein
Der musste sein
20 Jahre beim Landtreff
- Marian
- Moderator
- Beiträge: 4229
- Registriert: Mi Jan 19, 2005 15:31
- Wohnort: Ostwestfalen
Re: Starre Schnecke klappbar machen
von Bonifaz » Di Apr 02, 2024 19:46
böser wolf hat geschrieben:Hast du einen link , google hilft mir nicht weiter
Der hat bestimmt das "U" und "I" gemeinsam gedrückt und meinte die Klauenkupplung von KUHN
- Bonifaz
- Beiträge: 921
- Registriert: So Nov 11, 2007 14:02
- Wohnort: Zwischen Iller und Lech, im Land wo Milch und Honig fließen
Re: Starre Schnecke klappbar machen
von langer711 » Di Apr 02, 2024 20:13
Wenn man es wirklich per Kreuzgelenk machen will:
Am Ende jedes Aussenrohres im 45° Winkel ein Drehkranz mit etwa 240mm innen (plus die Drehkranzlagerung).
Dazu müssen die Aussenrohre auf Gehrung 45° geschnitten werden.
Die Schnecken ragen dann etwas aus dem Rohr heraus, dann das Kreuzgelenk.
Wenn nun der Drehkranz um 180° gedreht wird, knickt die Schnecke um 90°
Man muss nur sicher stellen das das Kreuzgelenk immer mittig bleibt.
Aber ja… extreme Funmelei das bei zu dengeln
Am Ende jedes Aussenrohres im 45° Winkel ein Drehkranz mit etwa 240mm innen (plus die Drehkranzlagerung).
Dazu müssen die Aussenrohre auf Gehrung 45° geschnitten werden.
Die Schnecken ragen dann etwas aus dem Rohr heraus, dann das Kreuzgelenk.
Wenn nun der Drehkranz um 180° gedreht wird, knickt die Schnecke um 90°
Man muss nur sicher stellen das das Kreuzgelenk immer mittig bleibt.
Aber ja… extreme Funmelei das bei zu dengeln
Hier könnte Ihre Werbung stehen...
- langer711
- Beiträge: 7074
- Registriert: Di Aug 23, 2005 15:01
Re: Starre Schnecke klappbar machen
von böser wolf » Di Apr 02, 2024 20:18
Marian hat geschrieben:Ne starre Schnecke heiratet man erst gar nicht.
Der musste sein
Da kann ich gut mit , Tumor ist wenn man trotzdem lacht
- böser wolf
Re: Starre Schnecke klappbar machen
von wastl90 » Mi Apr 03, 2024 17:36
Marian hat geschrieben:Ne starre Schnecke heiratet man erst gar nicht.
Der musste sein
Marian ist schon immer ein Witzbold - ermahnt wenn jemand vom Thema abschweift und schreibt selbst nur Blödsinn.
Ich würde auch die Kuhn Klauen nehmen. Die werden das am besten aushalten und lässt sich sicherlich auch an die Schnecke basteln.
- wastl90
- Beiträge: 4483
- Registriert: So Aug 04, 2013 16:04
- Wohnort: Dachauer Hinterland
Re: Starre Schnecke klappbar machen
von langholzbauer » Mi Apr 03, 2024 23:06
Da bleib ich aber doch lieber bei der 2Finger- Variante, vom Mähdrescher.
Die lässt sich in 2 Stunden mit Flex und Schweißgerät an jeder Stelle selbst erstellen.
Die lässt sich in 2 Stunden mit Flex und Schweißgerät an jeder Stelle selbst erstellen.
Bauer aus Leidenschaft für Land und Wald...
- langholzbauer
- Beiträge: 12699
- Registriert: Fr Okt 19, 2012 22:08
