so, ich habe nun auch nochmal zugeschlagen dieses jahr.
es ist ein deutz d5006 geworden.

Ich baruche ja keine 250 Bar Druck (die auf dem Kran als Betriebsdruck angegeben sind), mir reichen die 180 bar der Alupumpe auch (spare ich mir schon das DBV für die Hubkraftsbegrenzung - würden somit etwa 770kg bei 7,2m bleiben exklusiv Rotator und Greifer).

Und mit einer 55cm³ Pumpe am ZW Getriebe mit i=3,8 bekomme ich theoretisch 0.055l/u*400u/min*3.8= 83,6l/min
Antriebsleistung wären bei 84l und 180 bar etwa 25kw, dazu noch einen Verlust von 25% einkalkuliert (Übertragung Motor-ZW und ZW-Hydrauliksystem) benötige ich bei Lastspitzen etwa 43PS Antriebsleistung am Motor bei leicht erhöhter Drehzahl was kein Problem bei meinem 110 PS Claas darstellen sollte.

Sehe da jetzt keine Schwierigkeiten. Hat jemand Einwände bzw Verbesserungsvorschläge?


@Holzschlag:
Bin zwar realtiv fit im Rechnen was die Hydraulik angeht, aber mir fehlen die Erfahrungswerte im Bezug dazu, bin beruflich nunmal in der Zerspanung unterwegs.
Kannst du mir noch eine Richtung für den Hydrauliktank geben? Möchte wie gesagt einen Ölkühler vermeiden.

Auch habe ich schon mit dem Gedanken gespielt das 220er Quadratrohr (Zentralrohrrahmen) als Öltank zu verwenden, stellt sich mir die Frage wie lange die Saugleitung vom Tank zur Pumpe sein darf. Auch muss ich gewährleisten dass die Pumpe egal in welcher Stellung/Hanglage ich arbeite immer genügend Öl saugen kann. Das macht mir noch ein wenig Kopfschmerzen, hat da jemand Lösungsansätze?
Vorteile wären hier natürlich kein Hydrauliköltank der möglicherweise wo anders stört und der Rahmen würde die erzeugte Wärme des Hydrauliksystems deutlich besser absorbieren und nach außen abgeben als nur ein Tank.

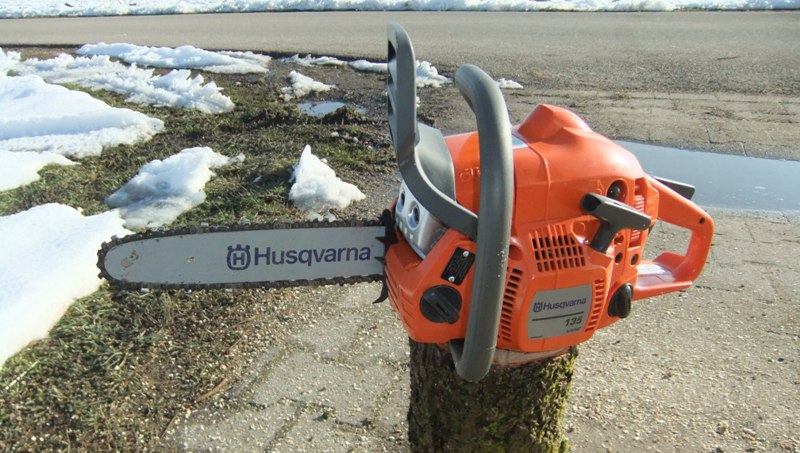

Dieses Jahr hab ich auch Investiert. Das Bedeutendste ist eine neue Säge:
Dann hab ich noch einen Ochsenkopf Sappiehalter zugelegt. Dieser wird aber zweckentfremdet. Der wird als "Transporthalterung" für den Fällheber verwendet. Funktioniert ganz gut.

Servus
@2biking-
Das was der Holzschlag sagt kommt schon hin(bezüglich des Druckes!)

Ich schreib Dir jetzt mal meine Daten hin- mit denen ich sehr gut zurecht komme!
Ich hab einen Atlas AK3006 mit 6,5 m (70knm)
Er wird betrieben mit einer Tandem alu pumpe 2x25ccm ( hochsitz mit 2 Steuerblöcken!!!)
Ich fahre mit 540er Welle ca. 350-380 zapfwellentouren sind dann 29-35 Liter pro Block.
Begrenzt ist der Druck auf 205 bar.
Mein hydrauliktank ist ein stehender 100 Liter mit 85 gefüllt!
Ich kann damit 30-45 Min Arbeiten bis das Öl 70 grad hat- hab keinen kühler

Man sagt 1,5 fache Menge von der Literleistung beim Tankvolumen.

Ach ja nochwas bei dem Kran und dem was du vorhast (10-12t zGG) bist locker bei 3,2-3,6t Leergewicht glaub mir. Mein Kranwagen is auf 10t gebaut und wiegt locker 3,2 ohne Holzboden!!

Wenns mehr wissen willst schreib ne PN

Gruß Franky

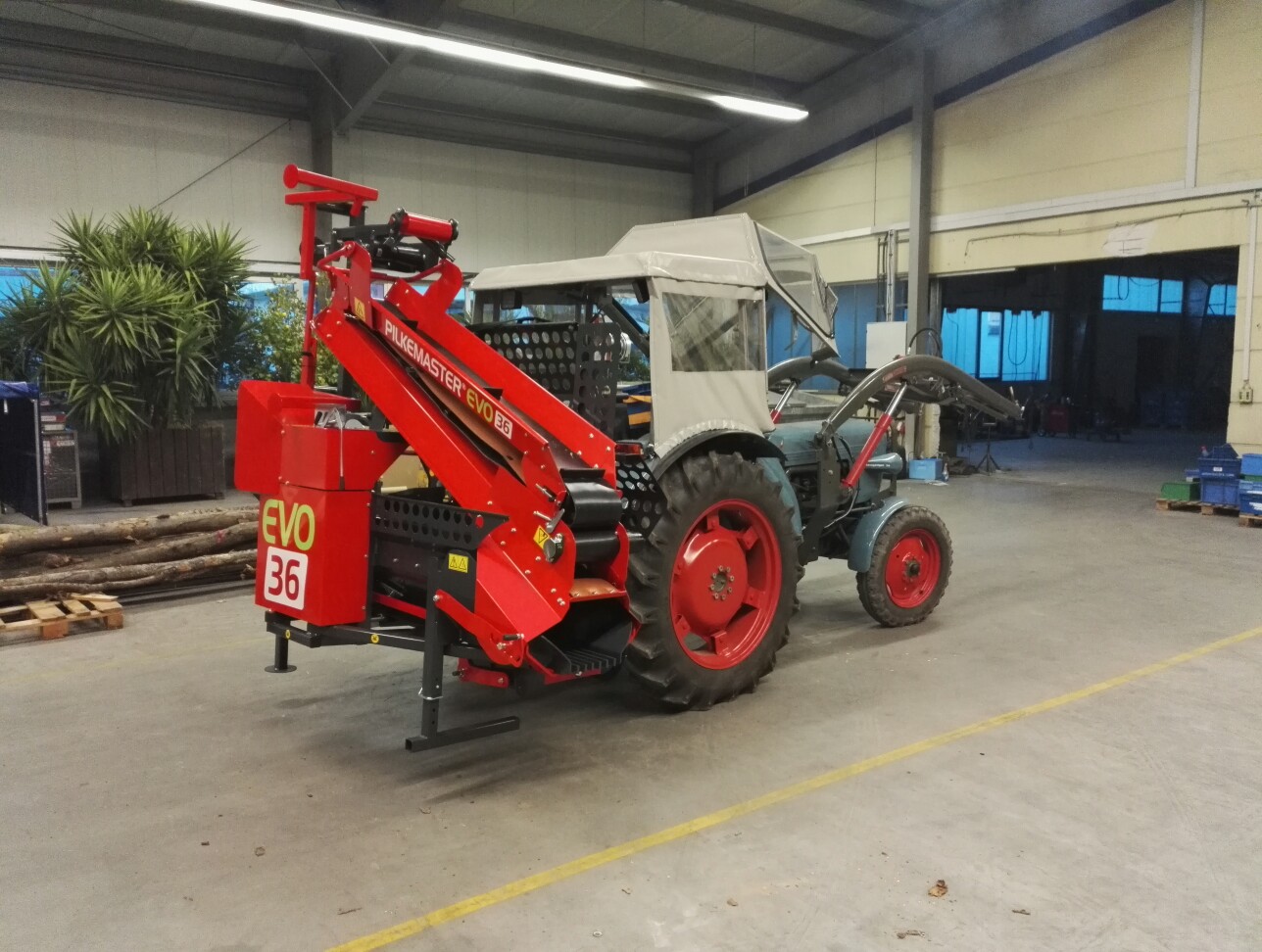

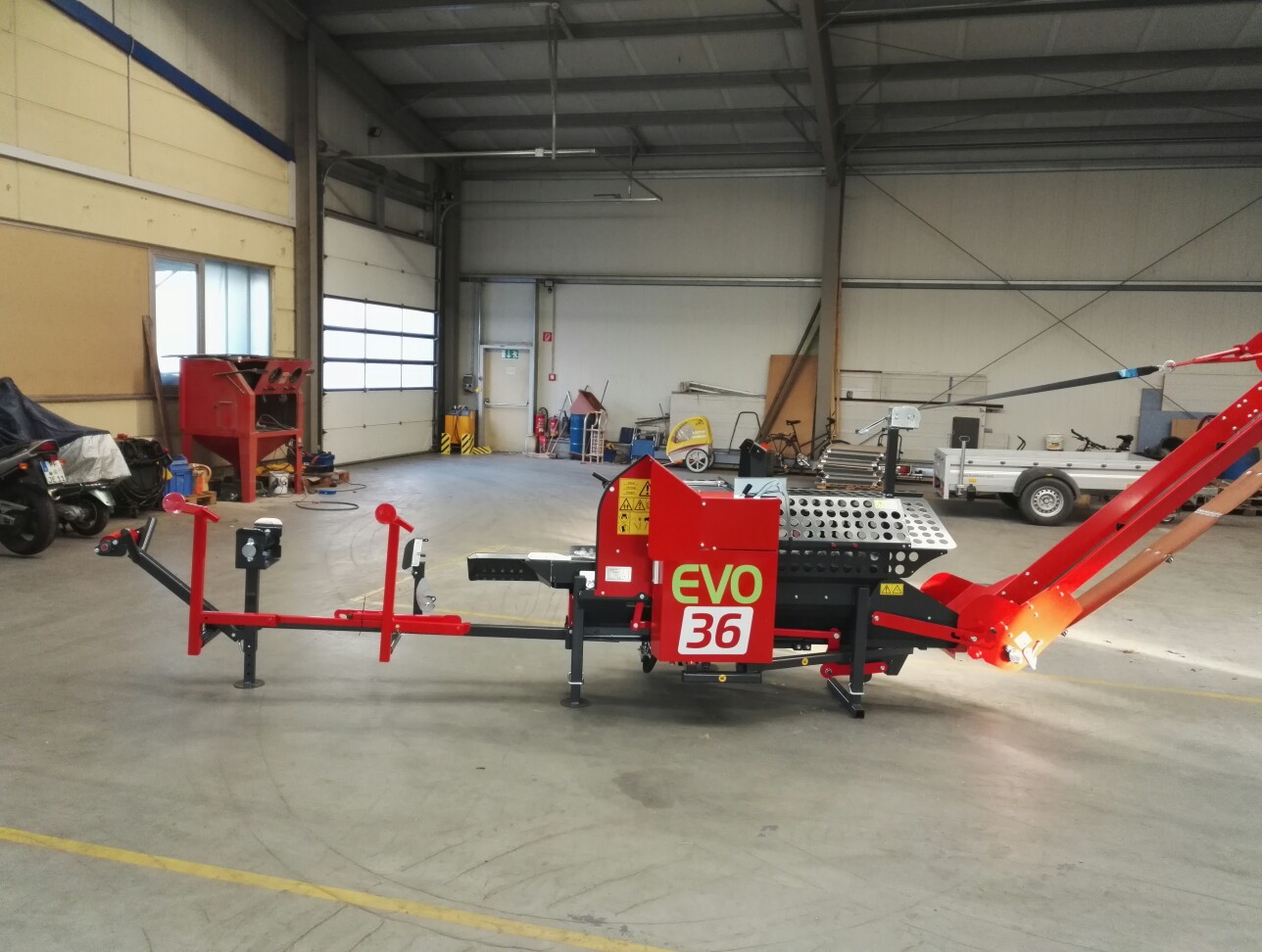

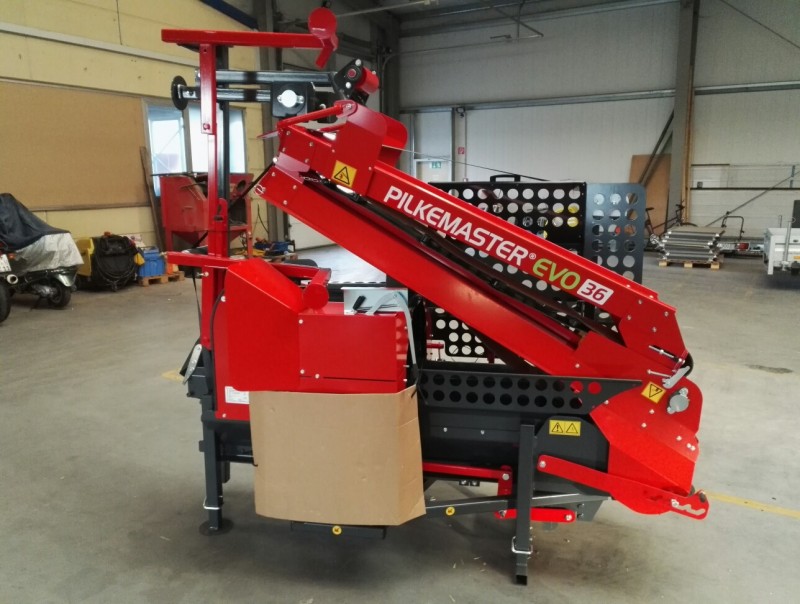

Angekommen....Werde spät. am Freitag den ersten Testlauf durchführen. Verarbeitung sieht sehr gut aus.

glückwünsch.
da wird der eicher vorne bestimmt auch leicht...?

So, Weihnachtsgeschenke erledigt

Servus,

hab quasi auch investiert:

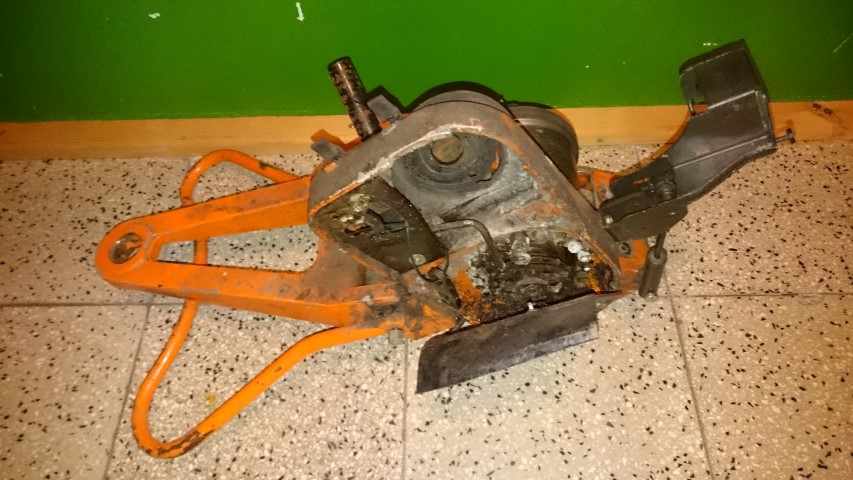

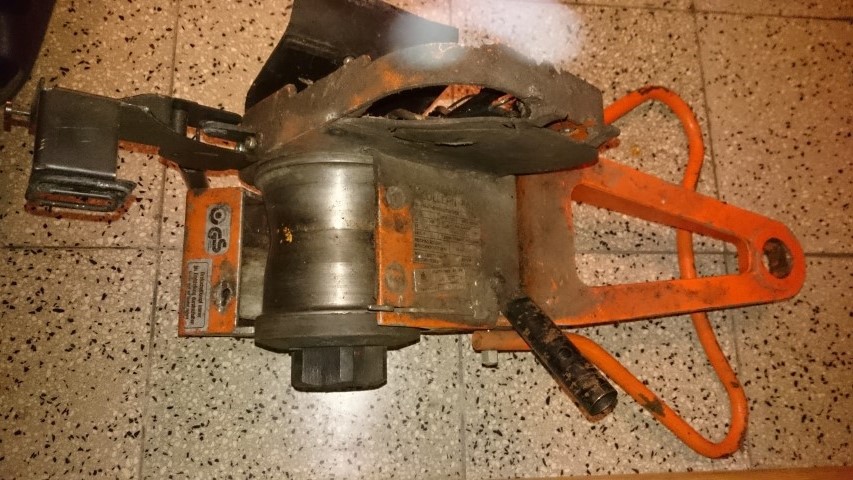

Zollern PW17 Seilwinde. Antrieb mit Motorsäge. Braucht ein bisschen Zuwendung, dafür gabs die quasi für umsonst.
Mein Onkel meinte, wenn ich eine gute Säge draufbau und auf Dyneema Seil umrüste ist sie meine und er leiht sie ab und an aus.
Geplant ist ein Beutel unterhalb der Winde angebracht, in den das Seil einlaufen kann. Motorsäge kommt eine überholte Stihl 390 drauf.
Man spart sich doch einiges an Gewicht, da die komplette Seiltrommel wegfällt.


Gleich noch eine Frage an die Experten:
Wer hat Erfahrung mit einem Dyneema Seil in der Winde und wo kauft man die am besten ein?

Besten Dank.
Gruß,
Max

Ich hatte mal ein Dyneema auf einer kleinen Motorwinde. Hat grundsätzlich ganz gut funktioniert - das ausziehen ist der Traum - beinahe kein Gewicht. Vorsichtig muss man aber schon sein, eine kleine Unachtsamkeit und du kannst wieder spleißen. Ich hab dh. auf meiner Forstwinde (am Traktor) wieder ein Stahlseil montiert - ist aber etwas anderes, da man die Traktorwinde ja nicht herum trägt.
Dyneema Seile bekommst bei jedem Forstbedarf, vermutlich auch bei LaMa im Ort (Online: zB Lamm Seile).

lg Ugruza

Bei Grube oder Lamm. Unser 30m Anschlagseil für windenunterstütztes Fällen, habe ich bei Lamm gekauft.
Das Dynaforce von Grube spielt in der gleichen Liga.

Hier:

http://www.liros.com/

Geht ganz gut. Habe jetzt eine Servolenkung . Der SSA wiegt knapp 700 kg.

Servus lv2007, glückwunsch zum neuen SSA

Was waren Deine ausschlaggebenden Beweggründe für das Gerät ? Du hattest hier ja mal nach dem Regon2 gefragt.

Marco + Janine hat geschrieben:
So, Weihnachtsgeschenke erledigt

Flegel, mehr wie Arbeitskleidung ist dir deine Frau nicht wert
