Hallo, bekomm einen neuen Schlepper mit 38" Rädern bzw. bin vor der Bestellung. War ziemlich beschäftigt meine Anbaugeräte an den Vorführtraktor anzupassen.
Bei meiner 5,5 t Holzknechtwinde steht die Zapfwelle sehr steil wenn die Winde in den Boden zieht.
Rattern tut nichts (allerdings nur ohne Last ausprobiert).
Wie steil darf so eine Welle stehen oder bräuchte ich da eine Weitwinkel ?

mfg tj

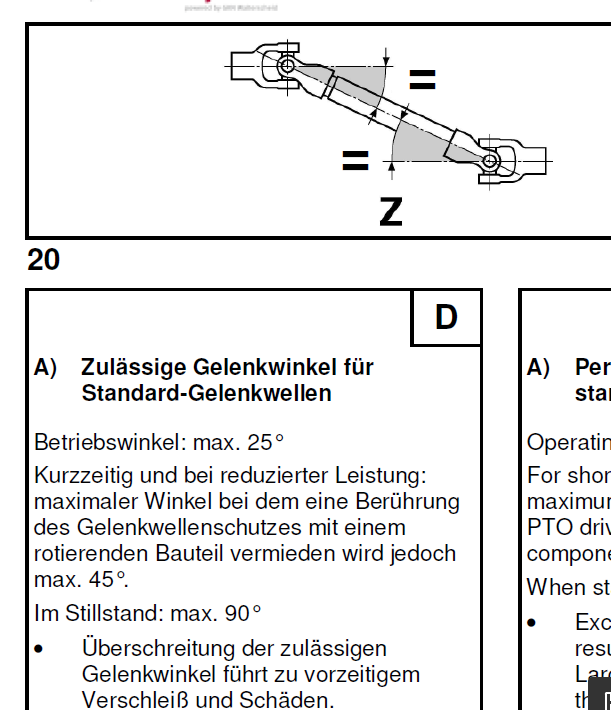

Hallo, die 25 Grad sind mit einem größeren Schlepper doch schlecht einhaltbar ? An meinem Beispiel:
Schlepperzapfwellenstummel: Höhe 82 cm, Höhe Stummel Seilwinde: 61 cm. Das ergibt 22 Grad wenn die Winde am Boden steht. Wenn die sich 15cm eingräbt wären es schon 34 Grad und mehr...

Wenn man den Oberlenker etwas verlängert, sodass die Winde schräg nach Hinten steht...
Gruß Yogi

Entscheidend ist hier, wie Lange ist die Zapfwelle ? Je Länger desto besser/entspannter !
Also ein möglich langer Abstand zwischen Traktorstummel und Gerätestummel, ergibt eine längere Zapfwelle, damit günstigeren Verlauf.

So sieht es aus je weiter der Abstand desto besser ist es. WWGelenkwelle scheidet wohl aus weil die nötige Länge einfach nicht vorhanden ist (bräuchtest an beiden Seiten ein WWGelenk).
Persönlich hab ich die Erfahrung gemacht dickere Gelenkwellen rattern weniger bzw laufen ruhiger, wir verwenden eine von einem Maishäcksler am 90PS Traktor, das klappt prima, Stummelhöhe am Schlepper ist da bei 75cm.

Hallo Telo,
ich würde einfach das Rückeschild mit Flachstahl (z.B. 120 x 15 mm) nach unten verlängern. Natürlich gut verschweissen und nach vorne aussteifen.
Dann löst sich das Problem mit dem zu niedrigen ZW Stummel.

Stoapfälzer hat geschrieben:So sieht es aus je weiter der Abstand desto besser ist es. WWGelenkwelle scheidet wohl aus weil die nötige Länge einfach nicht vorhanden ist (bräuchtest an beiden Seiten ein WWGelenk).
Persönlich hab ich die Erfahrung gemacht dickere Gelenkwellen rattern weniger bzw laufen ruhiger, wir verwenden eine von einem Maishäcksler am 90PS Traktor, das klappt prima, Stummelhöhe am Schlepper ist da bei 75cm.

Kann ich bestätigen
Ich hatte eine von einem Frontmähwerk, diese sind auch stärker ausgelegt, den Freilauf habe ich entfernt und eine "normale" Kupplung montiert.
Das kam zwar teurer als die Angebote von "noname" Gelenkwellen, aber so hatte die Walterscheid auch wieder eine Verwendung,und unter den Herstellern ziehe ich diese doch vor

Hallo, an das Aufschweissen dachte ich auch schon. Aber was mich wundert ist eben dass bei größeren Schleppern die auch im Forst eingesetzt werden dies generell ein Problem ist. Hab mir heute verschiedene Winden angesehen. Z.b.Taifun 6,5 t hat den Zapfwellenstummel auf 61 cm. Taifun 8t hat den Stummel auf 65 cm.

Mit der Tajfun hab ich kein Problem selbst wenn sie in einem Loch steht. Du musst bedenken auch die Unterlenker sind bei jedem Schlepper unterschiedlich lang.

Mit welchem Schlepper fährst die Winde und wie hoch sitzt der Zapfwellenstummel am Traktor ?

Stoapfälzer hat geschrieben:Mit der Tajfun hab ich kein Problem selbst wenn sie in einem Loch steht. Du musst bedenken auch die Unterlenker sind bei jedem Schlepper unterschiedlich lang.

habe einen 8055er Steyr mit einer 5,5 T Tajfunwinde, da ist es eher so, dass der Zapfwellenstummel vom Traktor zu tief liegt. Aber bei voller Zugkrafterfordernis, zieht es das Schild ziemlich weit ins Erdreich, dann sind die Stummeln gleich hoch, bzw. die Gelenkwelle ist gerade.

Horizontal gerade, ja - aber bei den Winden slowenischer Bauart ist da ja noch der seitliche Versatz.
Wie ist das bei der Holzknecht Winde?

A.

38 Zoll Räder, gab's bei meinem Schlepper, schon vom Werk aus.
D25 BJ.1959
Mit brachialen 25Ps.

Kannst nicht an nem Kleintracktor ne Kat.3 Winde anbauen.
Passt halt vom 3-Punkt nicht...

Telo36 hat geschrieben:Mit welchem Schlepper fährst die Winde und wie hoch sitzt der Zapfwellenstummel am Traktor ?

MF 3070 38 Zoll Bereift, ZW Traktor 75cm mittig bis Boden mit einer Tajfun 6,5to Winde.
