Hier mal ein paar Bilder von meiner Bündelsäge.

Kleine Beschreibung:

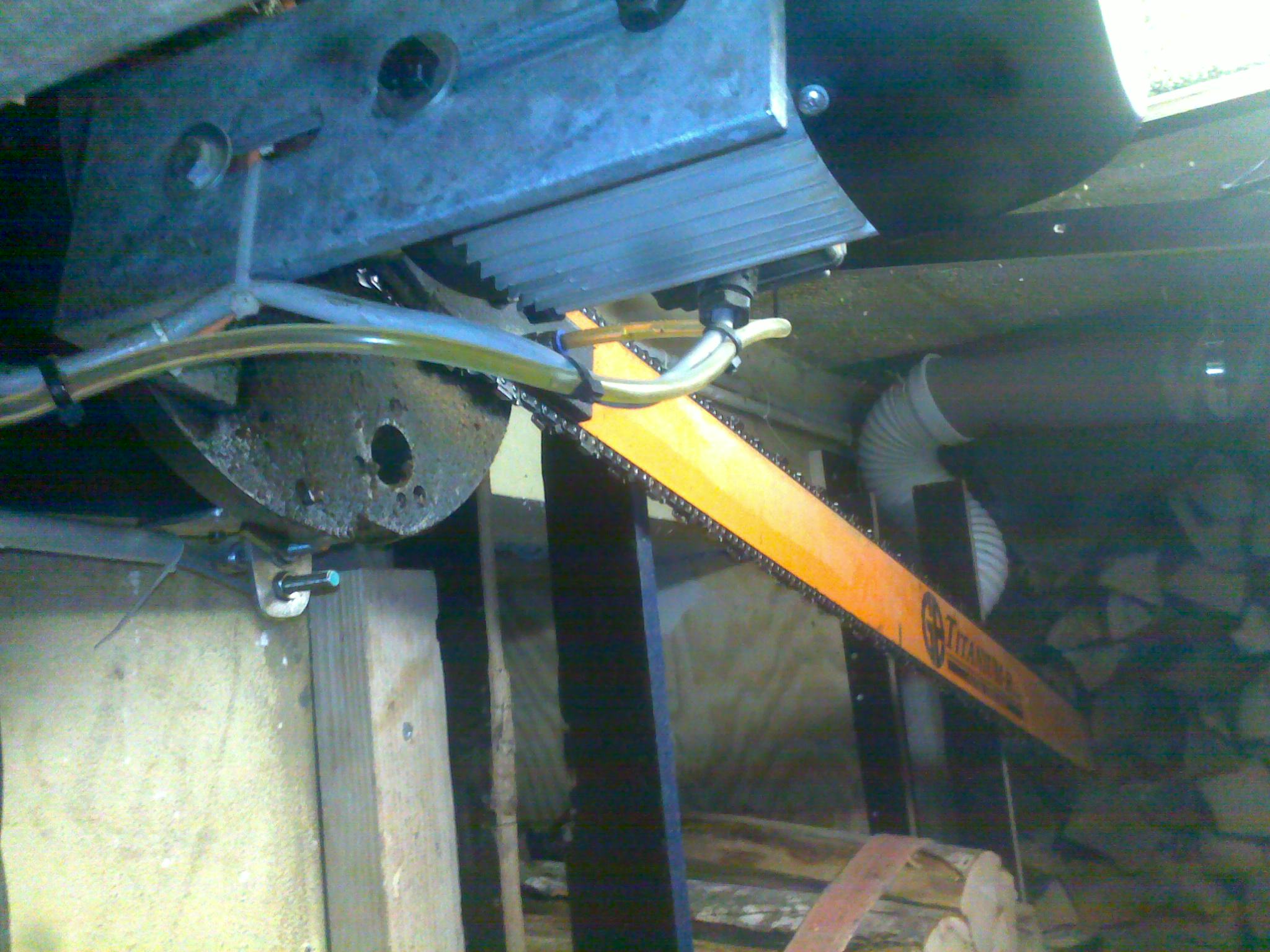

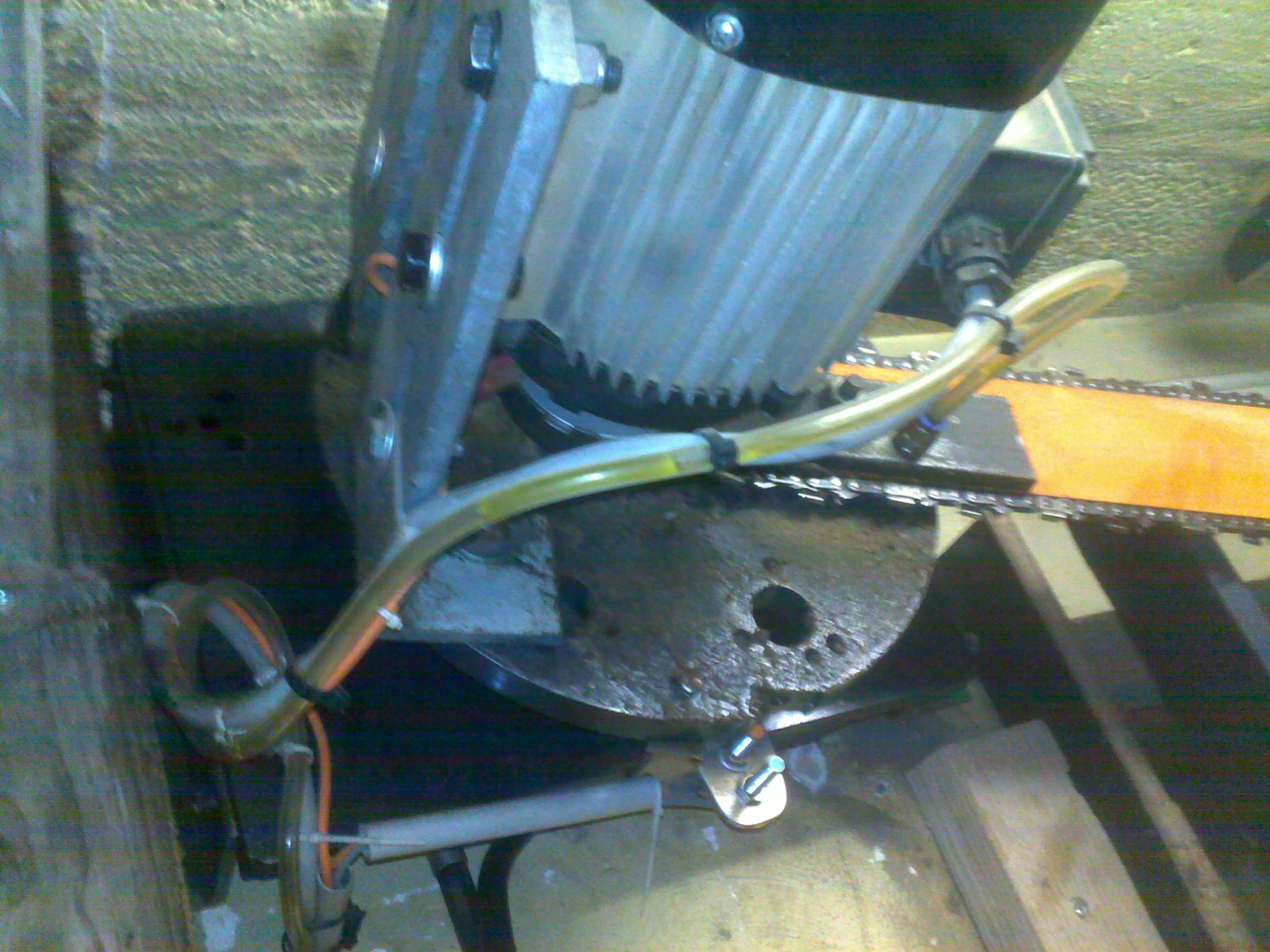

Am Ende eines 5 m langen Betonkanals hängt ein 170 cm langes Schwert, welches per Elektromotor angetrieben und über einen hydraulischen Drehmotor geschwenkt werden kann. Das schöne an der Sache ist, dass die Öffnung des Kanals ist ca. 1,5m neben der Ofentüre in der Wand.

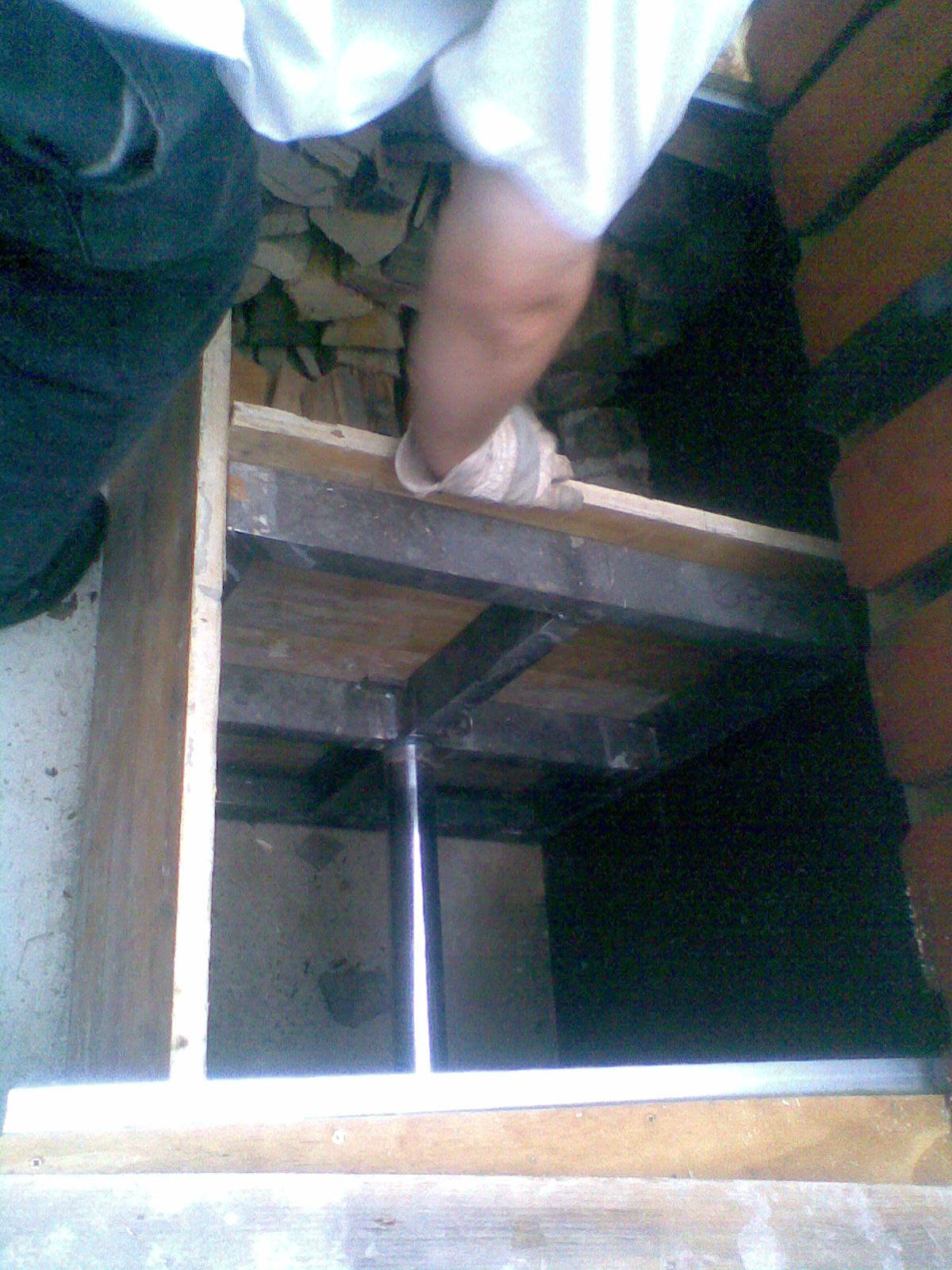

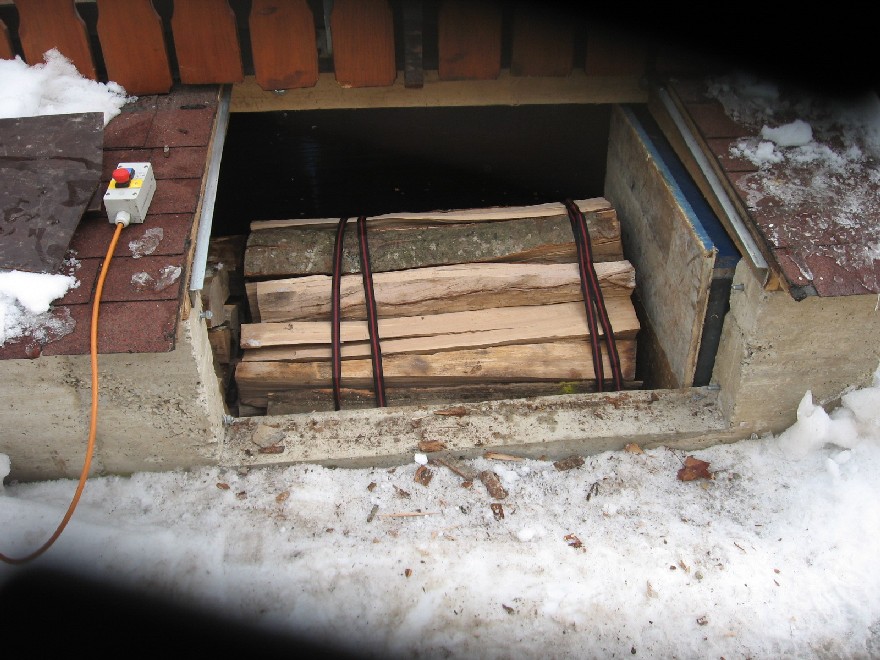

Der Kanal wird mit 1,0m langen Holzündel befüllt, diese werden mittels Hydraulikzylinder in den Heizraum gedrückt. Eine Lichtschranke stoppt den Zylinder bei 50 cm Überstand. Nach dem der Bündel am hinteren Teil fest gezurrt wurde, wird das Schwert automatisch abgesengt und das Holz gesägt. Der vordere Bündelteil fällt in den Raum und wird später verfeuert...


Ein paar Daten:

Kanal, 5,0x0,9x0,9m aus Beton
Zylinder, 2,2m Hub

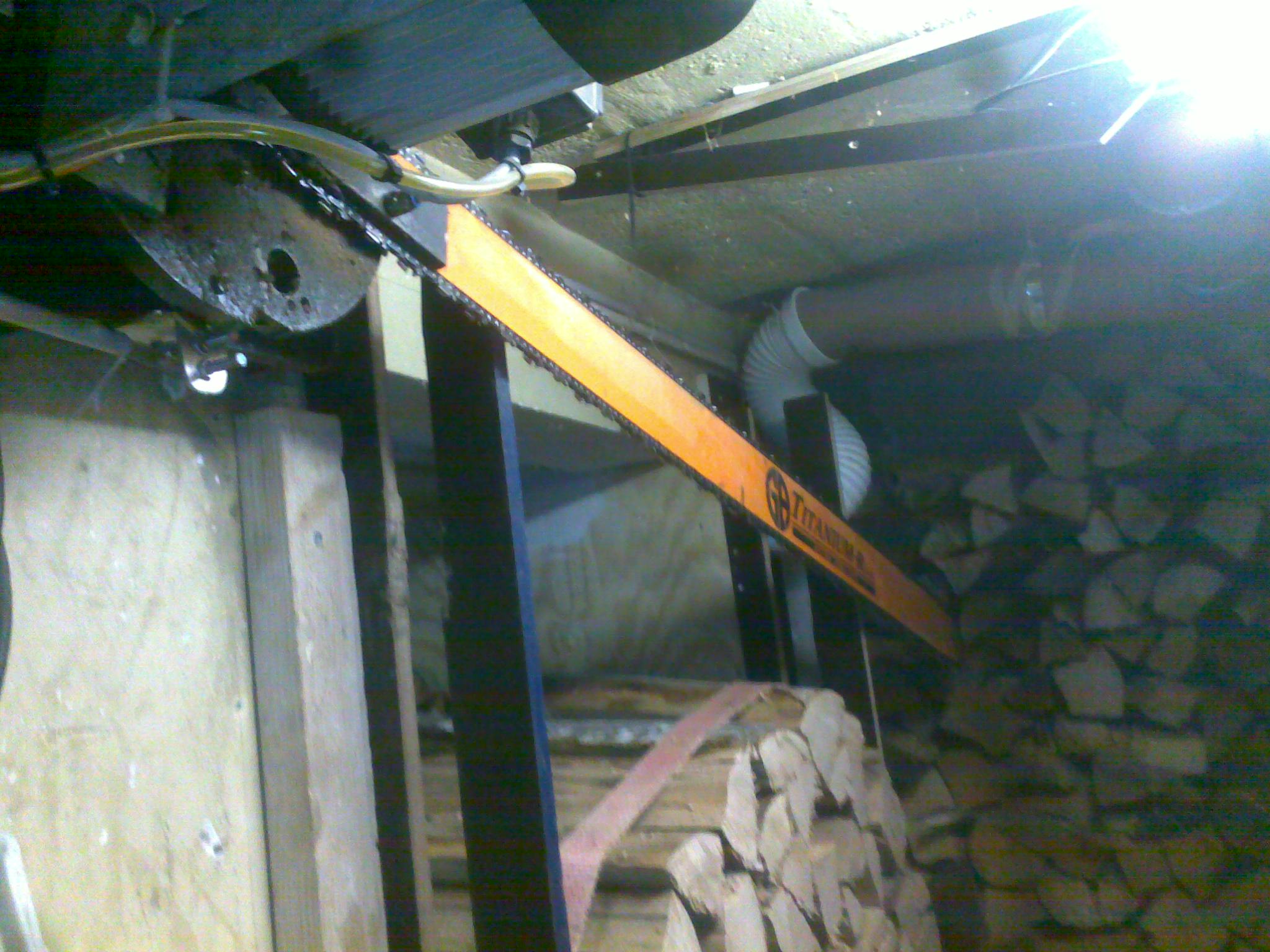

Schwert 170 cm GB Titanium
Kette 404 Oregon ca. 3,6m
Emotor, 4 Kw

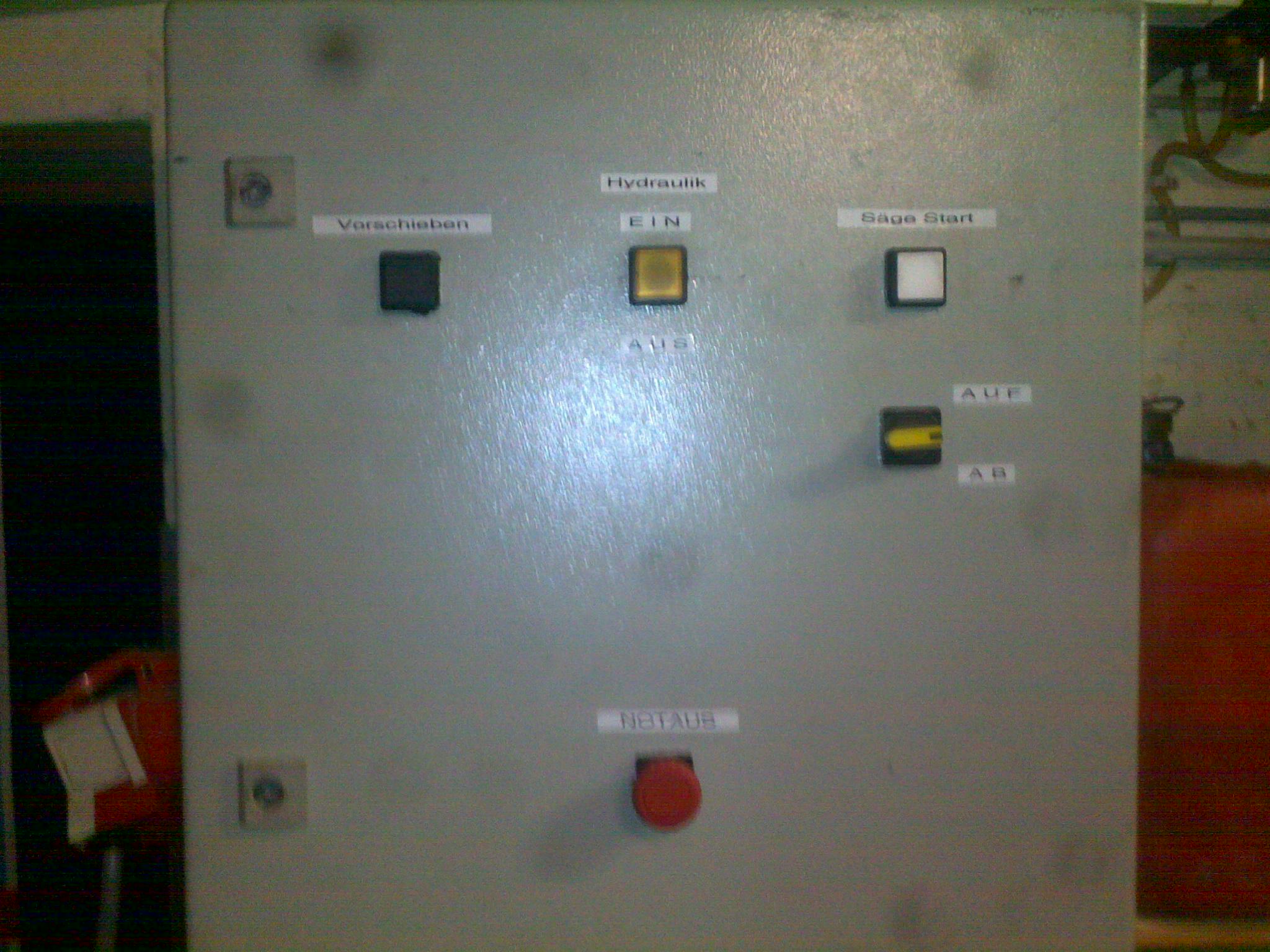

Steuerung, Siemens SPS

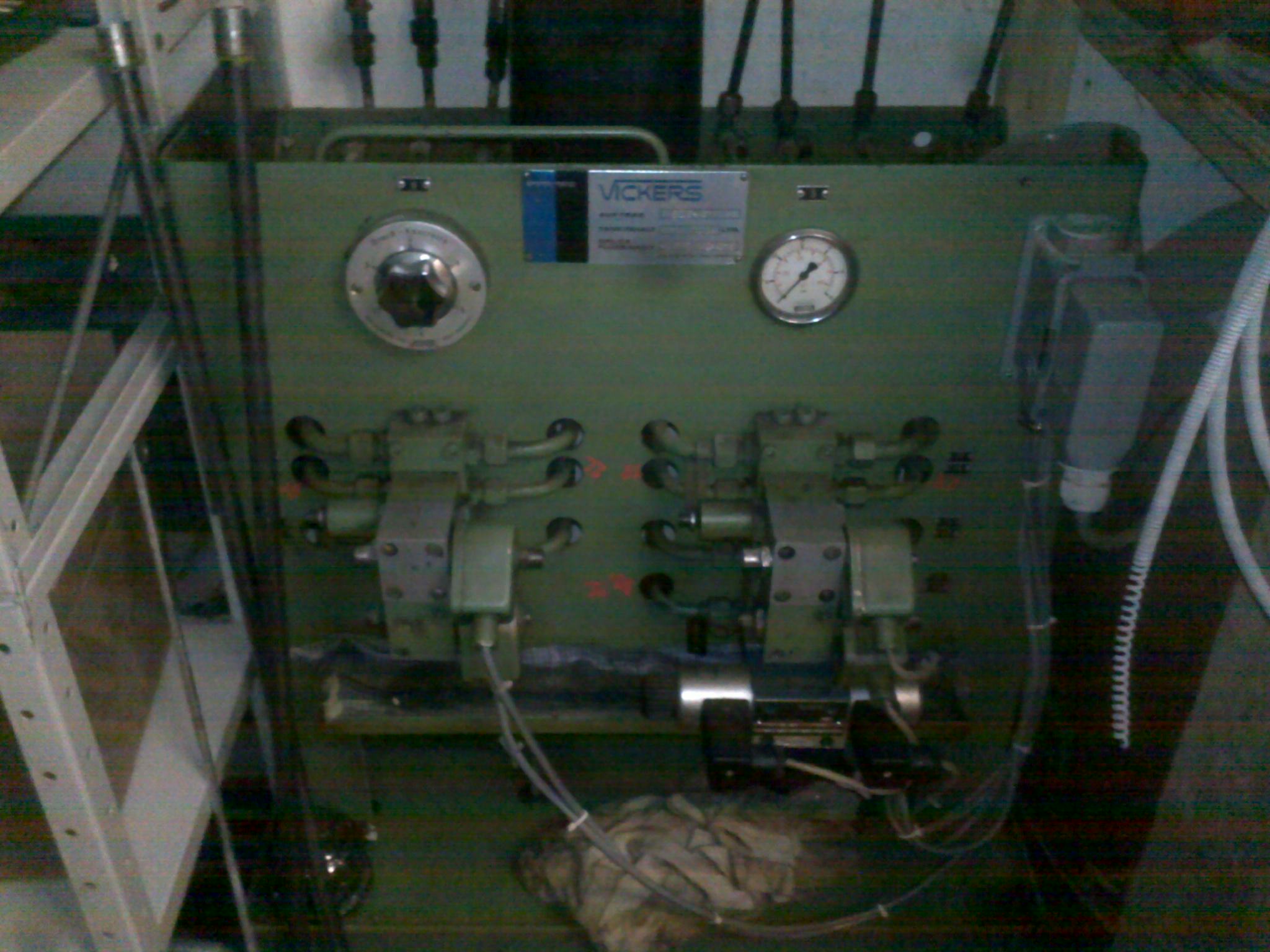

Hydraulik, 2,2 Kw Eigenbau

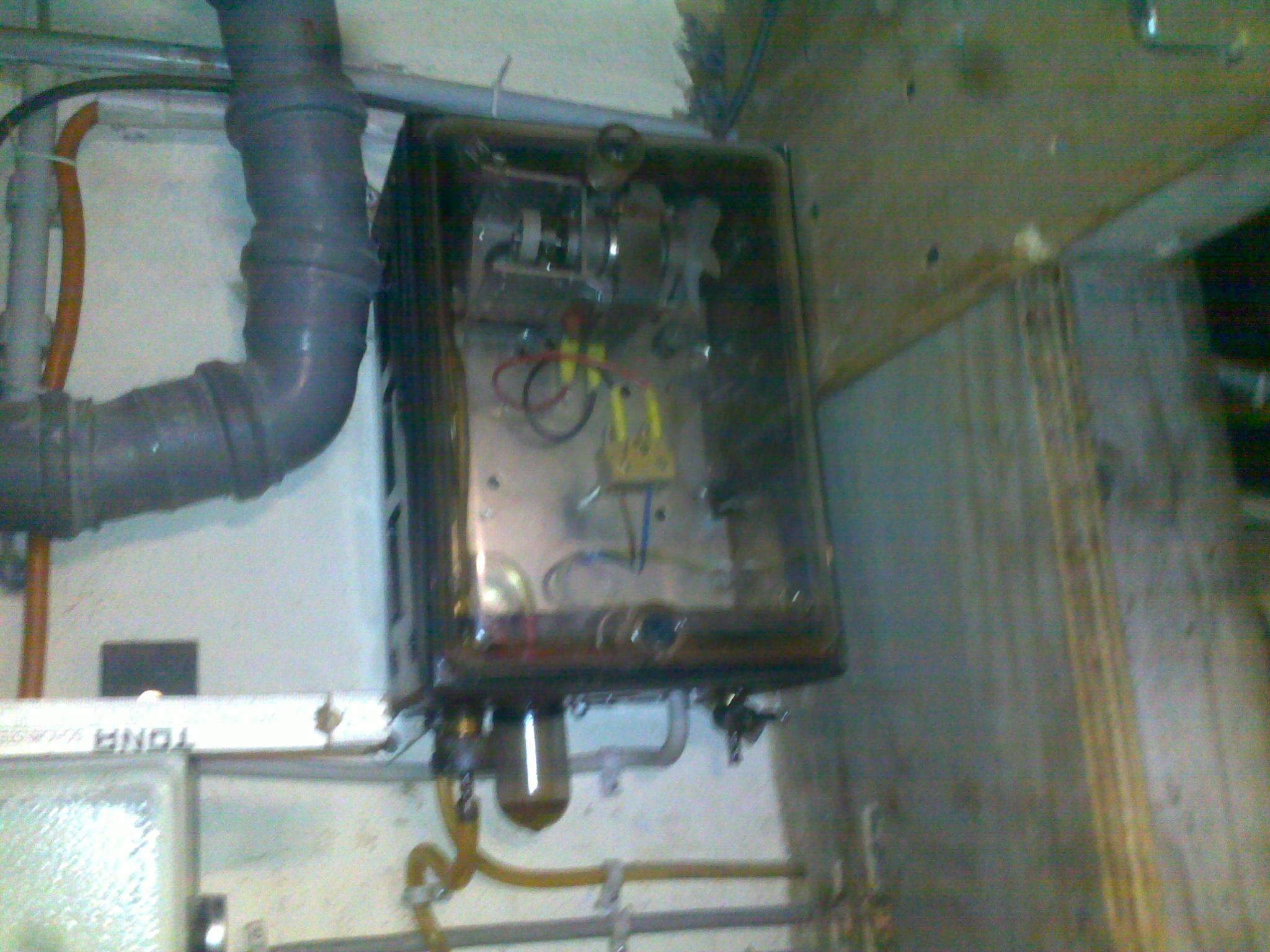

Kettenschmierung, Eigenbau


Video ist in Arbeit!

Kompliment für so ne' Konstruktion, der erste Schritt zur automatisierten Scheidholzbeschickung ist vollzogen!
Aber wie viel (tausend)Liter Heizöl hättest Du für den Aufwand bestellen können? (Auch wenn ich die Idee persönlich nicht schlecht finde; es kommt niemand vorwärts, der nicht Bewährtes in Frage stellt und dann verbessert )

Klar, billig war das ganze nicht, aber ne Ölheizung ist mir eindeutig zu langweilig. Die hatten wir 30 Jahre!
Ausserdem spare ich mir viel Arbeit und Zeit mit dem Gerät.

PS: Es ist eine schöne Sache am Sonntag mal schnell Brennholz zu sägen.

Wie wär's denn, wenn Du Deinem Ölkessel alle 10 Min aus nem' normalen Glas 200 ml Heizöl zu trinken gibst, da wird dir auch nicht langweilig..........
Warn Spass!!!

Hy
Super Idee
Reicht der 4KW Motor aus?
Reicht die Drehzahl ist ja keine Übersetzung drauf oder was für ein Kettenrad hast Du verbaut?
An der Schwertspitze ist keine Führung vorhanden, verläuft der Sägeschnitt gerade oder wirds leicht schief?

Sieht gut aus kannst ja vielleicht mal ein Einsatzvideo drehen

Hallo
Der Kanal ist 5m lang dann muss der Zylinder auch 5m lang sein oder kannst den Zylinder 5mal auf anderen stelle einhängen.

Eine sehr interessante Konstruktion,Respekt davor.Zwei Fragen hab ich dennoch.Wie lange hats gedauert von der Idee bis zum ersten "Feuer" und was sagt der Schornsteinfeger dazu? Gerade im bezug auf evtl. umherfliegende Sägespäne im Heizraum.

ich denke jeder baut das wozu er lust hat,
und wenn ich 10cm Scheite bräuchte würd ich mir das vielleicht auch überlegen,
aber um ein Bündel 1x in der Mitte zu Teilen wäre mir der Aufwand zu groß.
Anderen wäre der Aufwand meiner dieselbetriebenen Bandsäge zu groß

Moin.

Von der Idee bis zum ersten Schnitt waren es etwa 5 Monate. Der 4 Kw Motor zieht nicht nur rechnerisch, sondern auch praktisch sehr gut durch. Klar, auf die Umdrehung von 5000 U/min (Motorsäge) kommt er nicht. Der Emotor hat aber einen hohen Drehmoment und zieht sehr gut durch. Sternrad ist von einer Stihl 880.
Zum Thema Schorsteinfeger, die Kette läuft vom Ofen weg also eigentlich falsch herum. Dies erwies sich als besser da die Späne nicht in den Raum sprühen und bei einem Defekt die Kette nicht durch den Raum schlägt. Natürlich gibt es noch eine Schutztüre die beim sägen den Sägeraum verschliest.
Der Zylinder ist momentan nur 2,2m lang. Ich muss also alle 2 Bündelschübe nachladen. Will irgendwann mal einen Teleskopzylinder mit 5 m einbauen.
Das Schwert wird a der Spitze nicht geführt, es verläuft ca. 2 bis 4 cm. Aber das ist kein Problem, der Ofen schluckt bis 60 cm.

RESPEKT!
Das ist wirklich mal eine gute Idee! Sinnvoll oder nicht muß der Erbauer selber entscheiden!
Ein Video vom EInsatz würde ich auch gerne sehen!

Anstelle eines Teleskopzylinders könntest du auch einen Kratzboden einbauen, der ist bestimmt günstiger als ein DW Teleskopzylinder.

Wurde alles schon überdacht.
Kratzboden würde nicht funktionieren da der Betonkanal im Erdreich sitzt. Müsste dann die ganze Betonarbeit abändern und das wäre aufwändiger als der Telezylinder. Der wäre auch Platzsparender als der jetzige.

Hut ab plattenmann
Ideen muss der Mensch haben so macht das heizen Spaß, und im nachhinein hat man weniger Arbeit.
Das sägen und aufsetzten sparst dir ja Komplett.
Gruß Lambo

Respekt echt ne geile Idee und von der Umsetztn schaut das auch super aus

Auch ich fänd ein Einsatzviedeo Klasse

weiter so gruß johndeere93

statt einem teuern zylinder würde ich mir eine 2m Metallstange zwischenlegen, die Du nach Verbrauch von 2 Ster reinschiebst, sicherlich Umbau nötig, aber günstiger als ein Teleskopzylinder
