Stationäre Holzsäge im Heizraum

von **plattenmann** » Di Mär 02, 2010 20:13

Seilwinde geht leider auch nicht da ich das Seil beim sägen kappen müsste. :regen:

von **JohnDeere3040** » Di Mär 02, 2010 20:18

Es müsste doch gehen, dass du im Schacht eine Platte montierst, die bis etwa 20cm vor der Säge gezogen werden kann. Etwas vor der Säge könntest du Umlenkrollen montieren, die das Seil nach hinten umleiten, aber ob das passen würde, k.a.?

von **plattenmann** » Di Mär 02, 2010 20:23

Stimmt, wär ne Möglichkeit. Da ich aber die Hydraulik usw. schon instaliert habe, wäre ein Zylinder halt am einfachsten. Danke für das mit hirnen! :prost:

von **GüldnerG50** » Di Mär 02, 2010 20:50

Hallo.

Wenn du mal nen 5m langen Telezylinder einbaust, bestellst noch ne el. Seilwinde dazu. Die machst einfach neben/über den Hydraulikzylinder. Kannst alles von deinem Schaltschrank aus steuern und wenn hinten am Endanschlag (ganz eingefahren) noch nen Taster ranbaust, hast sogar ne automatische Abschaltung, wenn die Endstellung erreicht ist(ok bisschen mehr als ein Taster is erforderlich) und du kannst während der Schieber einfährt schon mal nach oben gehen und ein paar Bündel herrichten?!!!

Das wäre mein Vorschlag. Deine Anlage gefällt mir wirklich sehr gut.

Gruß

Flori

von **plattenmann** » Di Mär 02, 2010 20:54

Genau so stelle ich mir das vor. :mrgreen:

Will dann mal noch ein besseres Video drehen um das ganze verständlicher zu mache.

Danke an die Mitdenker!

von **glashoefler** » Mi Mär 10, 2010 21:10

Also ich muss mich jetzt auch mal dazu äußern, denn ich habe im plattenmann bei der ganzen Anlage geholfen, sie zu entwerfen und zu installieren.

Zuerst war es von mir anders geplant die Bündel vor zu schieben und zwar über zwei Führungsschienen die sich im Boden befinden wird der Schieber der einen Hub von ca. 50cm hat immer nach jedem Hub neu hydraulisch verkeilt und nachgezogen. Dieser Aufbau ermöglicht jede x- beliebige Tunnellänge. Genauso hätte das zurückfahren voll automatisch über die SPS Steuerung funktioniert.

Der einzige Nachteil daran war der teurere Aufbau sowie wie das ungünstige hinterherziehen der Hydraulikschläuche.

von **plattenmann** » Fr Mär 12, 2010 11:27

Hier mal Bilder die das Schwert auf einer Dolmar zeigen.

von **plattenmann** » Sa Mär 27, 2010 21:40

jd3140 hat geschrieben:Würde der Sägevorgang nicht besser gehen, wenn du von unten schneiden würdest? Weil das Holz dann von allein runter fallen kann.

siehe hierhttp://www.youtube.com/watch?v=jDNopqVXLnw&feature=related

Bin am testen....

von **833freak** » Sa Apr 03, 2010 22:30

Geniale Idee. Sowas bau ich mir auch. Nur besser (-;

von **plattenmann** » So Apr 04, 2010 17:30

Bin mal gespannt auf baldige Bilder deiner Arbeit. Hoffe das Ding läuft besser als dein momentaner Itakker1. :mrgreen:

von **Stihl männchen** » So Apr 04, 2010 20:48

Servus plattenmann wie hast du das mit der ketten schmierung gelöst?

von **plattenmann** » So Apr 04, 2010 20:57

Hallo Stihlmännchen,

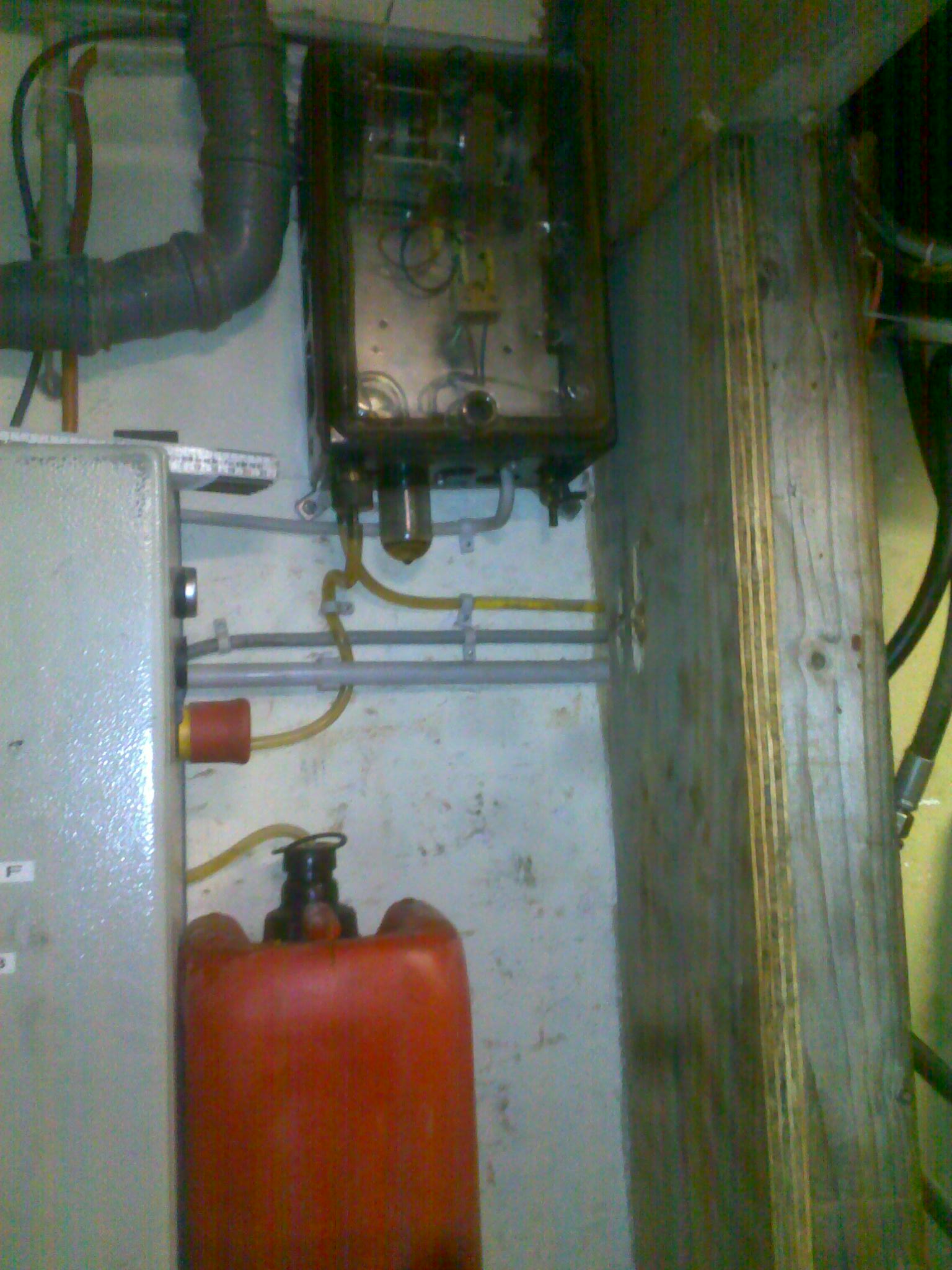

hatte glücklicherweise die Vakuumpumpe des alten Öltanks noch rum liegen.
Diese haben wir zur Schmierölpumpe umgebaut. Diese saugt direkt aus dem Kanister an. Mit einem Stellrad kann ich sogar die Ölmenge einstellen.

von **Stihl männchen** » Mo Apr 05, 2010 8:25

Danke! Könntest du mal ein bild eistellen?

von **plattenmann** » Mo Apr 05, 2010 8:36

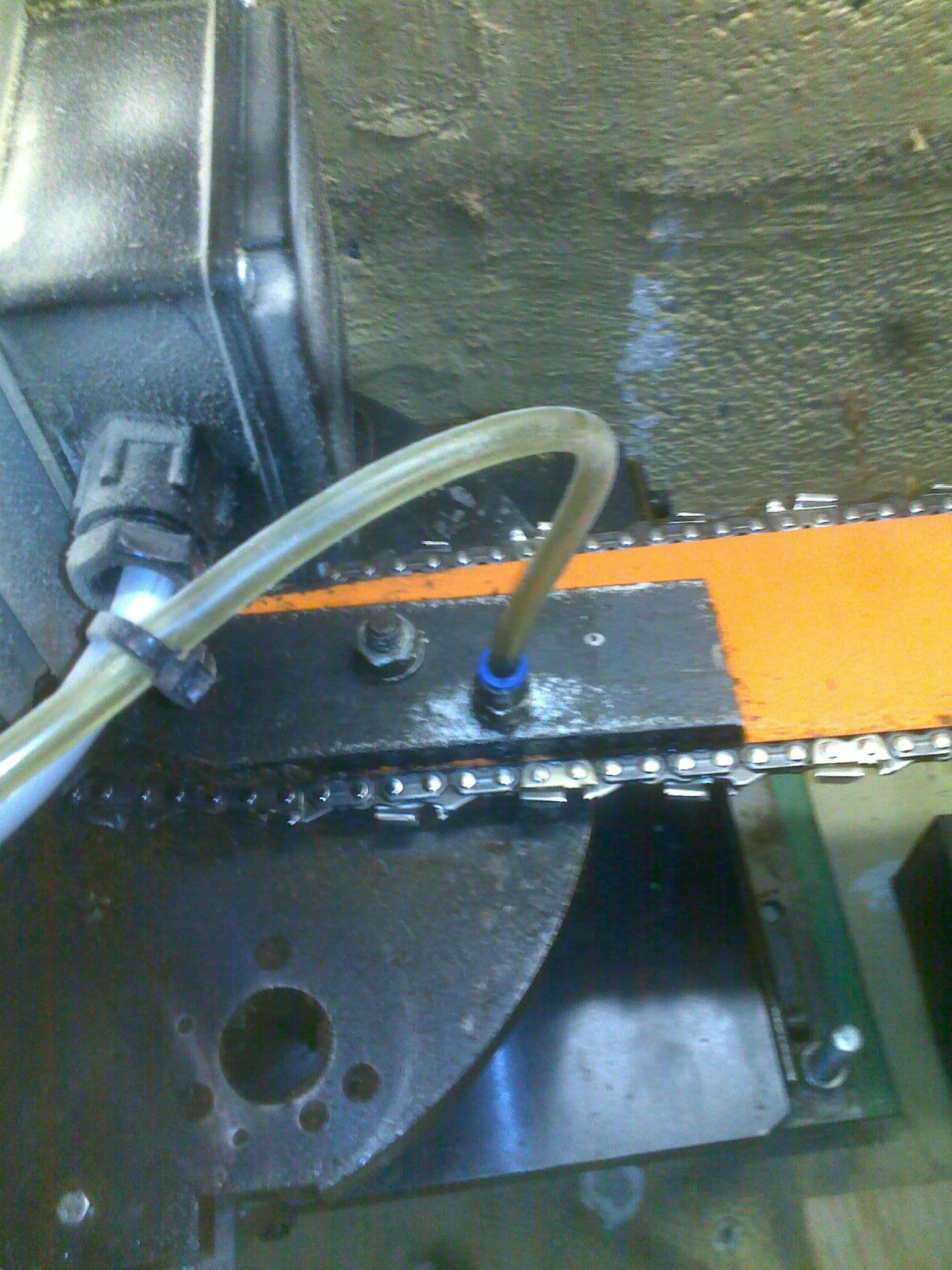

Hier die Bilder. Hoffe du kannst etwas erkennen.

05042010444.jpg: (289.3 KiB) Noch nie heruntergeladen

05042010444.jpg: (289.3 KiB) Noch nie heruntergeladen

05042010444.jpg: (289.3 KiB) Noch nie heruntergeladen

von **Stihl männchen** » Mo Apr 05, 2010 12:18

Danke für die bilder!
