309er Kabine auf Farmer 3S umbauen
Re: 309er Kabine auf Farmer 3S umbauen
von Fendt209V » Sa Okt 05, 2013 11:38
warum willst die Zugregelung stillegen?
- Fendt209V
- Beiträge: 433
- Registriert: Mo Apr 02, 2012 7:42
?
Re: 309er Kabine auf Farmer 3S umbauen
von Epxylon » Sa Okt 05, 2013 15:21
Ich denke er legt die Still weil er die Regelhydraulik nicht benötigt.
Ich pflüge auch nur auf Lage, denn dann wird die Pflugtiefe gleichmäßig.
Ich pflüge auch nur auf Lage, denn dann wird die Pflugtiefe gleichmäßig.
- Epxylon
- Beiträge: 3380
- Registriert: Fr Aug 26, 2011 16:50
Re: 309er Kabine auf Farmer 3S umbauen
von fendt schrauber » So Okt 06, 2013 13:33
@KarlGustav
der Aufgeschweißte Bereich wurde zuerst auf der Drehmaschine auf Maß gedreht und mit dem Einstch versehen. Die Zähne selbst kamen dann mittels Flexmit dünner Scheibe rein.
@all
Die Regelhydraulik soll stillgelegt werden, da da ich keine Lust habe die Federn öfters zu reparieren. Eine EHR ist nicht geplant und auch nicht nötig. Der Schlepper hängt maximal auf nem Oldtimertreffen vor dem Pflug, da werde ich dann ohne Zugregelung auskommen
Grüße aus MIttelfranken
der Aufgeschweißte Bereich wurde zuerst auf der Drehmaschine auf Maß gedreht und mit dem Einstch versehen. Die Zähne selbst kamen dann mittels Flexmit dünner Scheibe rein.
@all
Die Regelhydraulik soll stillgelegt werden, da da ich keine Lust habe die Federn öfters zu reparieren. Eine EHR ist nicht geplant und auch nicht nötig. Der Schlepper hängt maximal auf nem Oldtimertreffen vor dem Pflug, da werde ich dann ohne Zugregelung auskommen
Grüße aus MIttelfranken
-
fendt schrauber - Beiträge: 3754
- Registriert: Sa Apr 08, 2006 8:48
- Wohnort: Mittelfranken
Re: 309er Kabine auf Farmer 3S umbauen
von fendt schrauber » So Okt 06, 2013 15:23
Hallo zusammen,
gestern ging es wieder etwas an er Kabine weiter.
Zuerst wurde aus den beiden defekten Arbeitsscheinwerfern ein kompletter zusammengebaut, auch hier wurde das Gehäuse wieder mit dem Kunststoffpflegemittel behandelt.
Der 2te Scheinwerfer kommt neu.
Die orginalen Abdeckhauben waren durch die lange Sonneneinstrahlung spröde geworden. Ersatz ist zwar noch Lieferbar, aber nicht wirklich Preiswert und Außerdem wäre es dann auch wieder nur Kunststoff.
Also wurden die beiden Hauben einfach aus 2mm Blech nachgebaut, dass sollte erstmal halten.
Die Schalter für die externe Ventilbetätigung trafen am Fr ein und wurden auch gleich eingebaut.
Zum Schluss wurde noch das Material für die neuen Oberlenkerhalterungen zugeschnitten.
Grüße aus Mittelfranken
gestern ging es wieder etwas an er Kabine weiter.
Zuerst wurde aus den beiden defekten Arbeitsscheinwerfern ein kompletter zusammengebaut, auch hier wurde das Gehäuse wieder mit dem Kunststoffpflegemittel behandelt.
Der 2te Scheinwerfer kommt neu.
Die orginalen Abdeckhauben waren durch die lange Sonneneinstrahlung spröde geworden. Ersatz ist zwar noch Lieferbar, aber nicht wirklich Preiswert und Außerdem wäre es dann auch wieder nur Kunststoff.
Also wurden die beiden Hauben einfach aus 2mm Blech nachgebaut, dass sollte erstmal halten.
Die Schalter für die externe Ventilbetätigung trafen am Fr ein und wurden auch gleich eingebaut.
Zum Schluss wurde noch das Material für die neuen Oberlenkerhalterungen zugeschnitten.
Grüße aus Mittelfranken
- Dateianhänge
-
-
-
-
-
fendt schrauber - Beiträge: 3754
- Registriert: Sa Apr 08, 2006 8:48
- Wohnort: Mittelfranken
Re: 309er Kabine auf Farmer 3S umbauen
von fendt schrauber » So Okt 06, 2013 15:39
Heute ist zwar So, aber ein kleines bisschen ging es trotzdem mit den Oberlenkerhaltern weiter.
Somit war dann ein bisschen zerspanen angesagt.

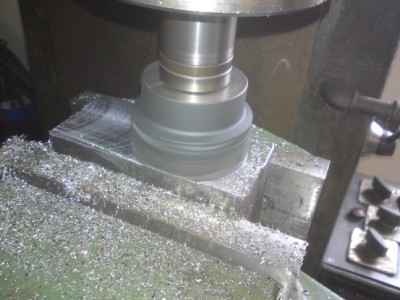

Zuerst wurden die Platten mittes Messerkopf überfräst, dann kam die Aussparung unten rein. Für solche arbeiten ist die alte Fräsmaschine genial, einfach mit dem 30mm Fräser ins Volle, auf der kompletten Dicke.
Als nächstes kamen die Bolzenbohrungen, mit dem 26mm Bohrer war die kleine Bohrmaschine aber hart an der Grenze.
Die Querlöcher waren da einfacher, mussten aber um 2,5mm versetzt werden um nicht mit den 26mm Bohrungen zusammenzutreffen.
Aus diesem Grund wurde die Aussparung oben auch komplett durchgefräst.
Zun sSchluss kam dann noch die kleine Fase hinten.
...so Feierabend für heute
Grüße aus Mittelfranken
Somit war dann ein bisschen zerspanen angesagt.
Zuerst wurden die Platten mittes Messerkopf überfräst, dann kam die Aussparung unten rein. Für solche arbeiten ist die alte Fräsmaschine genial, einfach mit dem 30mm Fräser ins Volle, auf der kompletten Dicke.
Als nächstes kamen die Bolzenbohrungen, mit dem 26mm Bohrer war die kleine Bohrmaschine aber hart an der Grenze.
Die Querlöcher waren da einfacher, mussten aber um 2,5mm versetzt werden um nicht mit den 26mm Bohrungen zusammenzutreffen.
Aus diesem Grund wurde die Aussparung oben auch komplett durchgefräst.
Zun sSchluss kam dann noch die kleine Fase hinten.
...so Feierabend für heute
Grüße aus Mittelfranken
- Dateianhänge
-
-
-
-
-
-
fendt schrauber - Beiträge: 3754
- Registriert: Sa Apr 08, 2006 8:48
- Wohnort: Mittelfranken
Re: 309er Kabine auf Farmer 3S umbauen
von Milchtrinker » So Okt 06, 2013 20:55
... sooooooooooo geil !!!
Grüße
Grüße
- Milchtrinker
- Beiträge: 2836
- Registriert: Fr Okt 03, 2008 15:38
Re: 309er Kabine auf Farmer 3S umbauen
von KarlGustav » Mo Okt 07, 2013 17:39
fendt schrauber hat geschrieben:@KarlGustav
der Aufgeschweißte Bereich wurde zuerst auf der Drehmaschine auf Maß gedreht und mit dem Einstch versehen. Die Zähne selbst kamen dann mittels Flexmit dünner Scheibe rein.
Grüße aus MIttelfranken
Mit der Flex.
Respekt. Das is nix für Grobmotoriker.
Karl
- KarlGustav
- Beiträge: 3355
- Registriert: So Jan 30, 2005 13:03
Re: 309er Kabine auf Farmer 3S umbauen
von fendt schrauber » Mo Okt 07, 2013 21:18
... so, Urlaub is vorbei, jetzt geht es wieder mit kleineren Schritten voran.
Erst mal ging es mit der Elektrik los, aktuell gehen ja nur 3 Kabel zu den Rücklichtern, hat bis jetzt ja auch gereicht. Aber jetzt sind ja da noch die beiden Taster und Arbeitsscheinwerfer soll jaauch noch einer hin. Sind dann schon 7 Leitungen, der aktuelle Plan ist jetzt das 3 polige gegen ein 7 poliges zu tauschen.
Die Abdeckhaben für die hinteren Arbeitsscheinwerfer sind jetzt auch weiß.
Zum Schluss ging es wieder mit dem Hydraulikblock weiter. Da die Buchsen der Hubwelle doch schon einiges an Spiel haben kommen da neue rein. Also Material zugeschnitten und zur Einstimmung schon mal den kleinen Distanzring gedreht.
Grüße aus Mittelfranken
Erst mal ging es mit der Elektrik los, aktuell gehen ja nur 3 Kabel zu den Rücklichtern, hat bis jetzt ja auch gereicht. Aber jetzt sind ja da noch die beiden Taster und Arbeitsscheinwerfer soll jaauch noch einer hin. Sind dann schon 7 Leitungen, der aktuelle Plan ist jetzt das 3 polige gegen ein 7 poliges zu tauschen.
Die Abdeckhaben für die hinteren Arbeitsscheinwerfer sind jetzt auch weiß.
Zum Schluss ging es wieder mit dem Hydraulikblock weiter. Da die Buchsen der Hubwelle doch schon einiges an Spiel haben kommen da neue rein. Also Material zugeschnitten und zur Einstimmung schon mal den kleinen Distanzring gedreht.
Grüße aus Mittelfranken
- Dateianhänge
-
-
-
-
-
fendt schrauber - Beiträge: 3754
- Registriert: Sa Apr 08, 2006 8:48
- Wohnort: Mittelfranken
Re: 309er Kabine auf Farmer 3S umbauen
von fendt schrauber » Di Okt 08, 2013 20:01

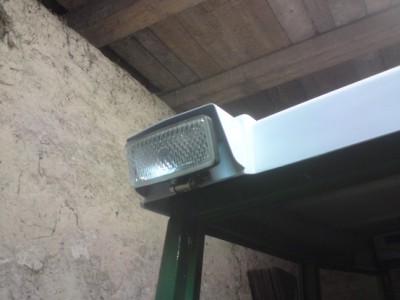

.... so, nach fast einer stunde mit viel hoffen und beten war dann endlich das 3 adrigen Kabel zu den Rücklichtern gegen ein 7 adriges getauscht.
leider kam dann schon wieder was dazwischen.....
Zum Schluss dann noch jeweils einen Arbeitsscheinwerfe an Dach und Rücklicht montiert. Mit etwas Abstand fällt gar nicht auf das die Abdeckungen nicht mehr aus Kunststoff sind...
Grüße aus Mittelfranken
leider kam dann schon wieder was dazwischen.....
Zum Schluss dann noch jeweils einen Arbeitsscheinwerfe an Dach und Rücklicht montiert. Mit etwas Abstand fällt gar nicht auf das die Abdeckungen nicht mehr aus Kunststoff sind...
Grüße aus Mittelfranken
- Dateianhänge
-
-
-
-
fendt schrauber - Beiträge: 3754
- Registriert: Sa Apr 08, 2006 8:48
- Wohnort: Mittelfranken
Re: 309er Kabine auf Farmer 3S umbauen
von Hürli -Power » Mi Okt 09, 2013 4:12
Alles einfach nur perfekt ... aber soviel unheimlich viel Zeit für einen Traktor zu investieren , der zum Schluß zu schade zum gebrauchen ist . Ich denke oft , bei deinen Können und technischen Verständnis wäre diese Zeit für Weiterbildung und Ingenieurstudium tausendmal besser verwertet .....
Allen ist Denken gegeben ..... aber leider nicht allen möglich .....
-
Hürli -Power - Beiträge: 1657
- Registriert: So Feb 15, 2009 12:53
Re: 309er Kabine auf Farmer 3S umbauen
von Rumpels » Mi Okt 09, 2013 5:44
Darf ich mal Fragen ob du schon ungefähr weißt was dich der ganze Spaß bis jetzt gekostet hat?
- Rumpels
- Beiträge: 2298
- Registriert: Mi Aug 08, 2012 17:26
Re: 309er Kabine auf Farmer 3S umbauen
von Forstjunior » Mi Okt 09, 2013 8:58
Arbeitszeit und Geschick bestimmt unbezahlbar. Der Rest wahrscheinlich überschaubar, da ja viele Teile selbst gefertigt sind.
p.s. aber ich glaube immer mehr, dass der gute 3s-Motor etwas gepimpt werden sollte, für das Gewicht, welches er rein vom Aufbau her zu schleppen hat.
p.s. aber ich glaube immer mehr, dass der gute 3s-Motor etwas gepimpt werden sollte, für das Gewicht, welches er rein vom Aufbau her zu schleppen hat.
- Forstjunior
- Beiträge: 7562
- Registriert: Mo Okt 23, 2006 19:33
Re: 309er Kabine auf Farmer 3S umbauen
von fendt schrauber » Mi Okt 09, 2013 21:26
@HürliPower
habe zwar nicht studiert aber immerhin meinen Maschinenbautechniker und vielleicht fährst du sogar eine Konstruktion von mir spazieren
Abends das Basteln brauch ich einfach als Ausgleich, auf arbeit sitz ich den ganzen Tag vorm Pc... macht zwar auch Spaß seine Idee innerhalb kurzer Zeit als 3D Modell vor sich zu haben, aber etwas real zu fertigen ist nochmal was anderes
@Rumpels
werde um Schluss bestimmt mal eine groben Preis nennen aus dem Kopf weiß ich das grad nicht. Stell abe im moment fest das auch mit sehr vielen Kleinteilen mit der Zeit ein größerer Betrag zusammenkommt. Aber gerade bei dem abdichten und so ärgert man sich nachher über jeden O-Ring den man nicht getauscht hat. Aber auch gerade so Sachen wie die Magnetventile sind nichtr billig....
@Forstjunior
Hab schon ein bissl schlau gemacht, ein paar Ps sind bei dem Motor noch drin. Dann natürlich im zuge einer komplettüberholung
So, da es heute am 102er einen kleinen Schadensfall gab, wurde heute nur eine Buchse fertig
Grüße aus Mittelfranken
habe zwar nicht studiert aber immerhin meinen Maschinenbautechniker und vielleicht fährst du sogar eine Konstruktion von mir spazieren
Abends das Basteln brauch ich einfach als Ausgleich, auf arbeit sitz ich den ganzen Tag vorm Pc... macht zwar auch Spaß seine Idee innerhalb kurzer Zeit als 3D Modell vor sich zu haben, aber etwas real zu fertigen ist nochmal was anderes
@Rumpels
werde um Schluss bestimmt mal eine groben Preis nennen aus dem Kopf weiß ich das grad nicht. Stell abe im moment fest das auch mit sehr vielen Kleinteilen mit der Zeit ein größerer Betrag zusammenkommt. Aber gerade bei dem abdichten und so ärgert man sich nachher über jeden O-Ring den man nicht getauscht hat. Aber auch gerade so Sachen wie die Magnetventile sind nichtr billig....
@Forstjunior
Hab schon ein bissl schlau gemacht, ein paar Ps sind bei dem Motor noch drin. Dann natürlich im zuge einer komplettüberholung
So, da es heute am 102er einen kleinen Schadensfall gab, wurde heute nur eine Buchse fertig
Grüße aus Mittelfranken
- Dateianhänge
-
-
-
fendt schrauber - Beiträge: 3754
- Registriert: Sa Apr 08, 2006 8:48
- Wohnort: Mittelfranken
Re: 309er Kabine auf Farmer 3S umbauen
von Rumpels » Mi Okt 09, 2013 21:55
Weißt du was so eine Buchse Originanal kostet?
- Rumpels
- Beiträge: 2298
- Registriert: Mi Aug 08, 2012 17:26
