Bilder eurer Eigenbau Holzspalter

von **Florian1980** » Fr Okt 31, 2014 22:27

Hallo

Da gute gebrauchte Holzspalter eigentlich nicht zu bekommen sind, bin ich am überlegen mir selbst einen zu bauen. Im Eigenbau wird wohl ein HEB oder HEM Profil am verbreitesten sein. Interessant für mich wären Bilder von euren Spaltkeilführungen, den Keilen selbst u.s.w.

Gruß Florian

von **WaldbauerSchosi** » Fr Okt 31, 2014 22:29

Florian1980 hat geschrieben:am überlegen

,
Liegend ?
Stehend ?

hier meine Bilder:
liegendspalter-projekt-maschinenbautechniker-tsm-2014-2015-t96268.html

von **Florian1980** » Fr Okt 31, 2014 22:32

Stehend, Spaltkraft 15 +/-2t, je nachdem was mir für ein Zylinder über den weg läuft. Sollte aber vom 60PS Schlepper mit 1000er Zapfwelle knapp über Standgas laufen.

Website · von **Falke** » Fr Okt 31, 2014 22:51

Fotoapparat nehmen, zum Lama, und dort nach Lust und Laune Detailfotos von den ausgestellten professionellen Holzspaltern machen!
Wäre mein Vorschlag ... :wink:

A.

von **Florian1980** » Fr Okt 31, 2014 23:16

Da professionelle Anbieter aber ganz andere Möglichkeiten der Fertigung haben, will ich ein paar Eigenbaulösungen. Und die Landmaschinenhändler bei uns haben normalerweise keine Holzspalter rumstehen, da es sowas wie Waldbauern oder Brennholzhändler hier fast gar nicht gibt.

von **Speiche** » Sa Nov 01, 2014 8:15

Hallo rüber nach Neckarwestheim,
der nächste mit Maschinen vor der Türe dürfte oben in Preforst sitzen.
Grüße
Speiche

von **steff-f** » Sa Nov 01, 2014 8:44

Ich wohne in Ditzingen, also gar nicht so weit weg von dir, habe einen Eigenbau Holzspalter der sehr genau in dein Suchfeld passt. Wenn du willst darfst du gern mal vorbei kommen, so viele Bilder wie du willst schießen, Maße abnehmen usw. Spalter hat mittlerweile ca 400-500rm durch ohne Mängel, nur die Bodenplatte musste getauscht werden (von25mm jetzt auf 45mm).

von **Florian1980** » Sa Nov 01, 2014 20:12

Super, dankeschön. genau so stell ich mir den Spalter vor.

von **lv2007** » Sa Nov 01, 2014 23:17

Hallo,

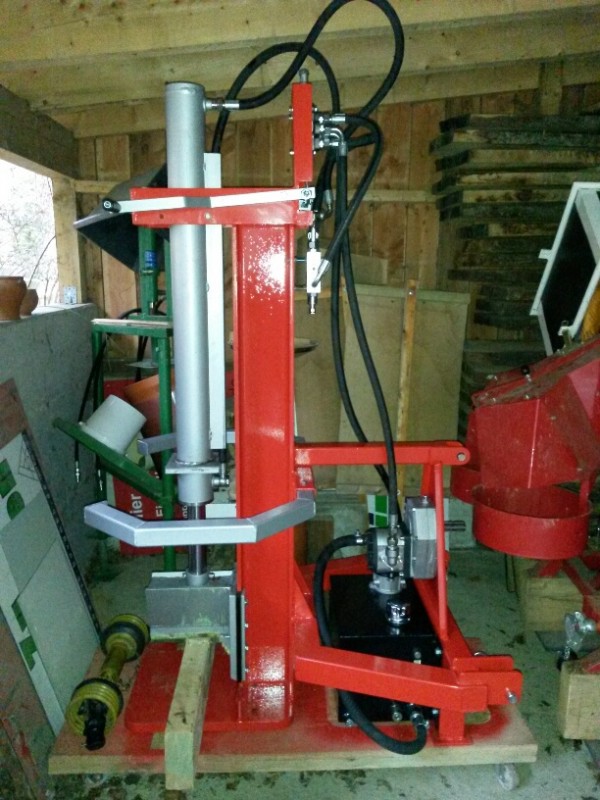

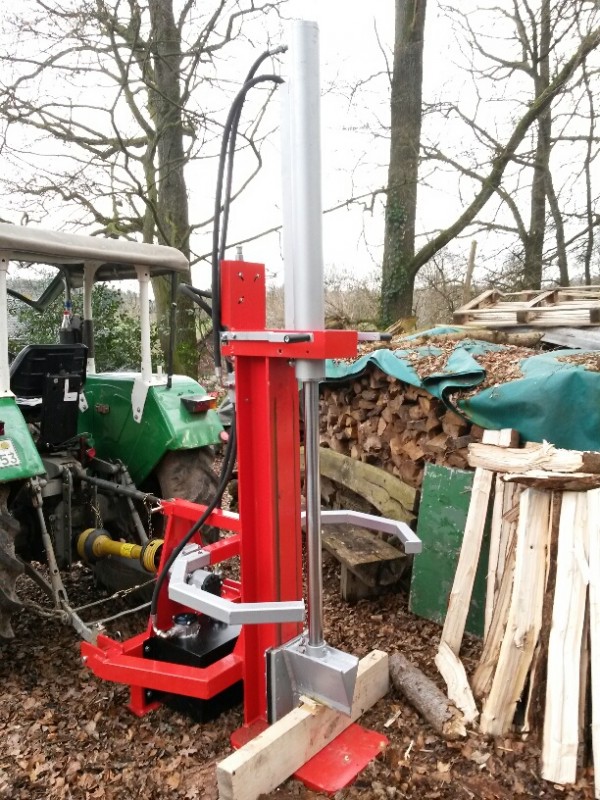

ist zwar kein Eigenbau, aber selbst gebaut:-) Handelt sich um einen Bausatz von Holzhäuer. Vorteil ist, dass alle Teile bereits vorgefertigt sind und "nur" noch zusammengeschweißt werden müssen.

Hier ein Video von meinem fertigen Spalter:
https://www.youtube.com/watch?v=WcKd9RWmL6Q

Gruß,
Alex

von **Kreizhofer** » So Nov 02, 2014 14:40

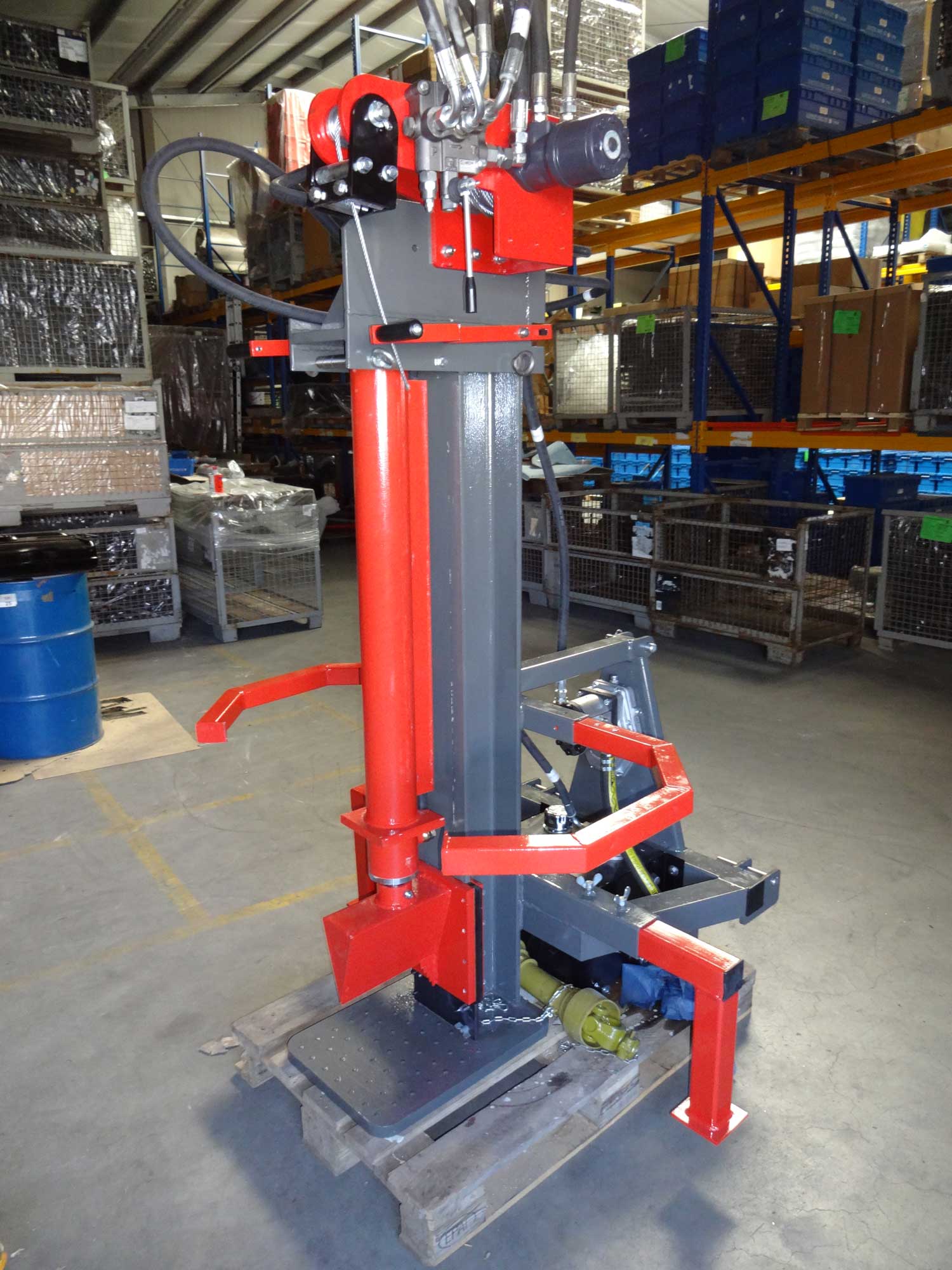

Ein Bausatz der Firma Holzhäuer, 20 Tonnen, Eilgang und 42 ccm Pumpe. Funktioniert einwandfrei.

von **durbeli** » So Nov 02, 2014 16:34

Was kostet so ein Bausatz?

von **Kreizhofer** » So Nov 02, 2014 16:44

Ich habe mit Lack und sandstrahlen knapp 2000 € ausgegeben

von **lv2007** » So Nov 02, 2014 20:24

Alle Stahlteile mit Zylinder und Ventil kosten 1130 Euro, dann kann er mit der Traktorhydraulik betrieben werden.
Für den Zapfwellenbetrieb wird noch das Getriebe mit Pumpe und ein Öltank benötigt, optional kann noch ein Eilgangventil verbaut werden. Das sind ca. 400-500 Euro je nach Größe.
Ich habe ca. 25 - 30 Std. benötigt vom schweißen bis zum fertig lackierten und einsatzbereiten Spalter. Geht sicherlich auch schneller, hatte für die Seilwindenaufnahme mir was "basteln" müssen und habe mir noch ausziehbare Füße angebaut. Damit steht er absolut fest und auch bei seitlichem Zug gibts keine Probleme.
Ich bin mit meinem zufrieden, vor allem hat er richtig Dampf und ist sehr stabil aufgebaut. Er wiegt ca. 370 Kg.

Gruß,
Alex

von **Florian1980** » Mi Nov 05, 2014 22:16

Die Bausätze sehe ich schon länger bei Ebay. Jetzt hab ich festgestellt, dass die Firma nur 15km von mir weg ist. Somit spare ich natürlich schonmal 100 Euros Spedition. Böse Überraschungen durch falsch dimensionierte Bauteile bleiben mir auch erspart. Wiegt er die 370 kg mit oder ohne Winde? Mein Babyfendt macht gern mal Männchen...

Leider liest man nicht nur gutes über die Firma, aber wohl eher bei Bestellungen übers internet, oder?
