Eigenbau Hoflader/ Radlader

von **warp735** » Mi Apr 08, 2015 7:11

Weltklasse! Weiter so! :prost:

von **323er** » So Mai 10, 2015 19:32

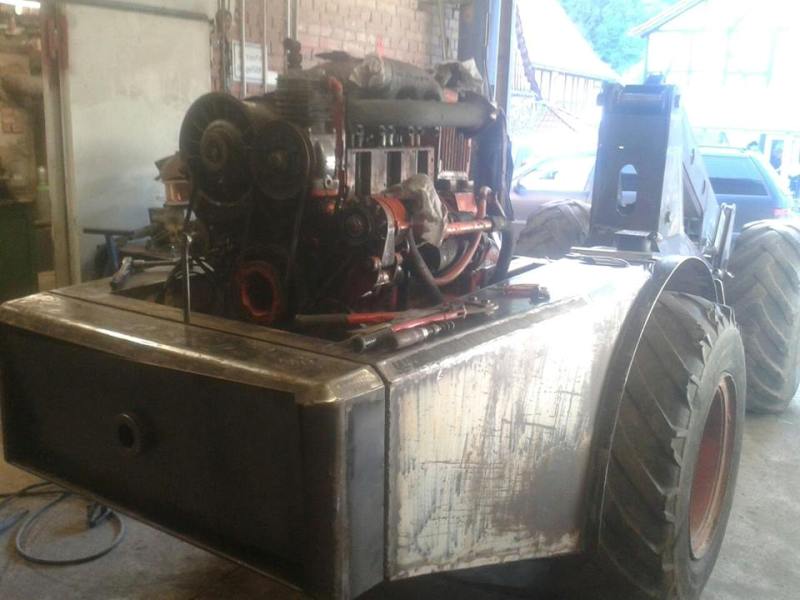

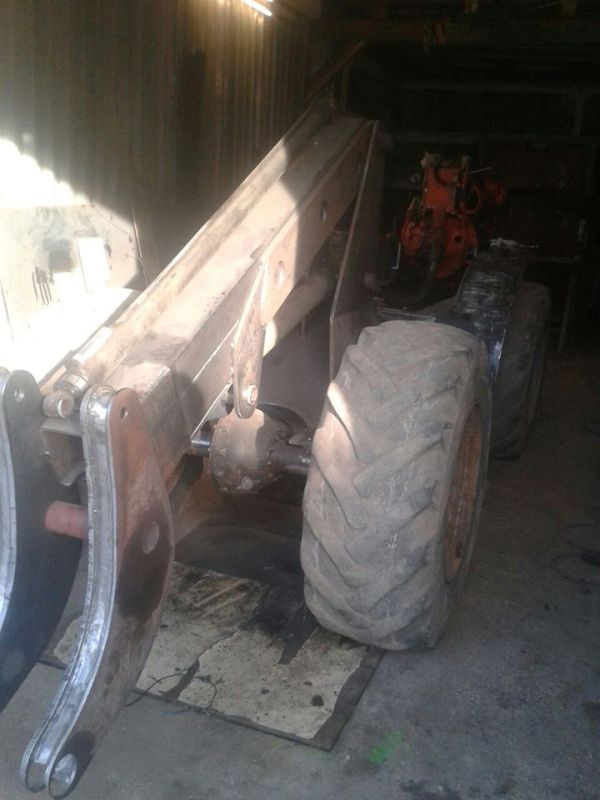

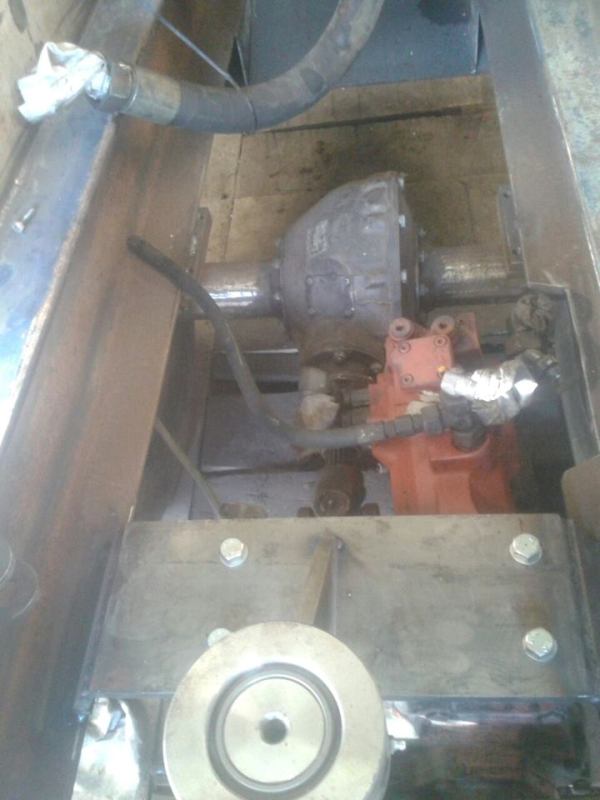

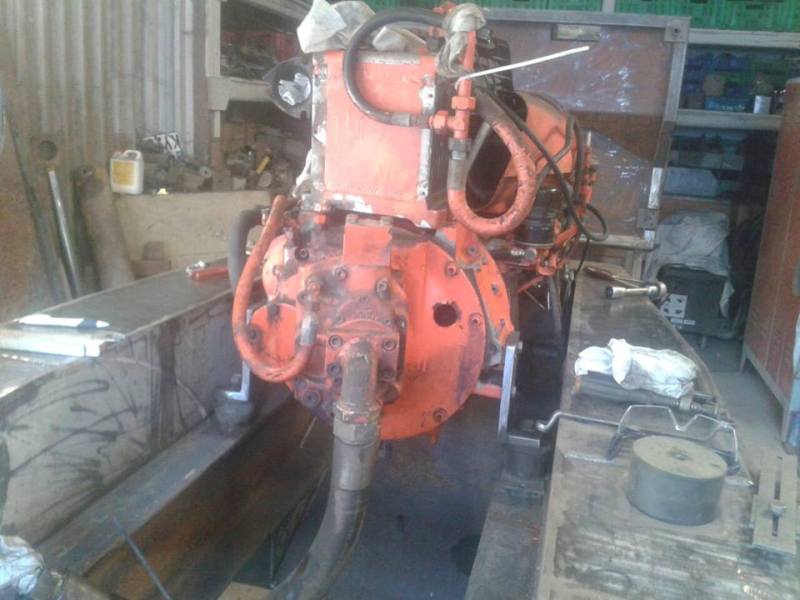

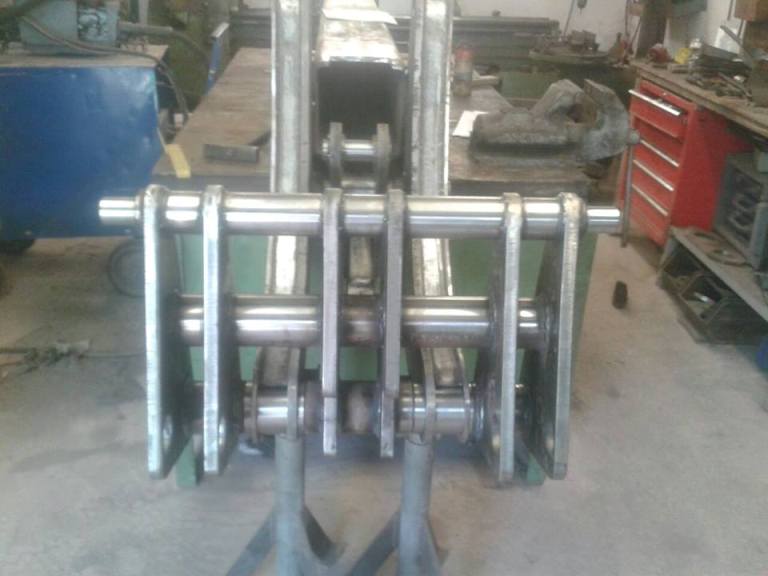

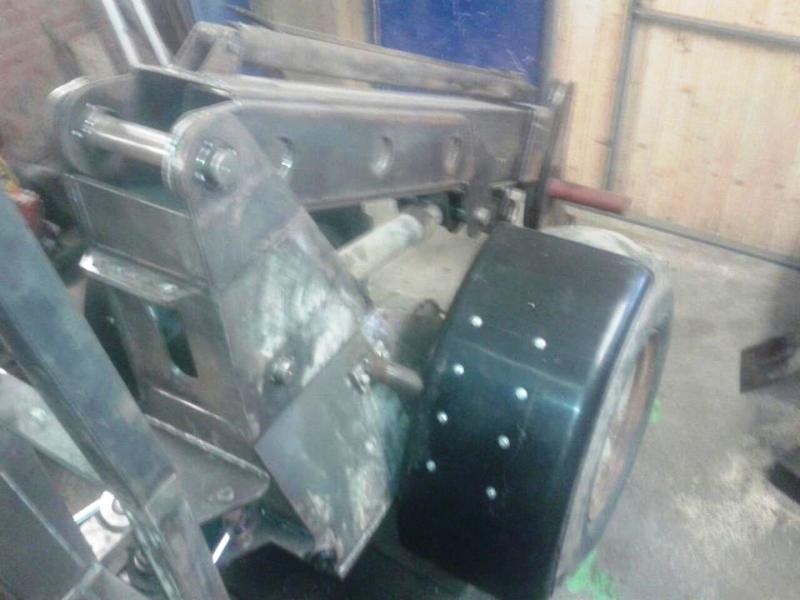

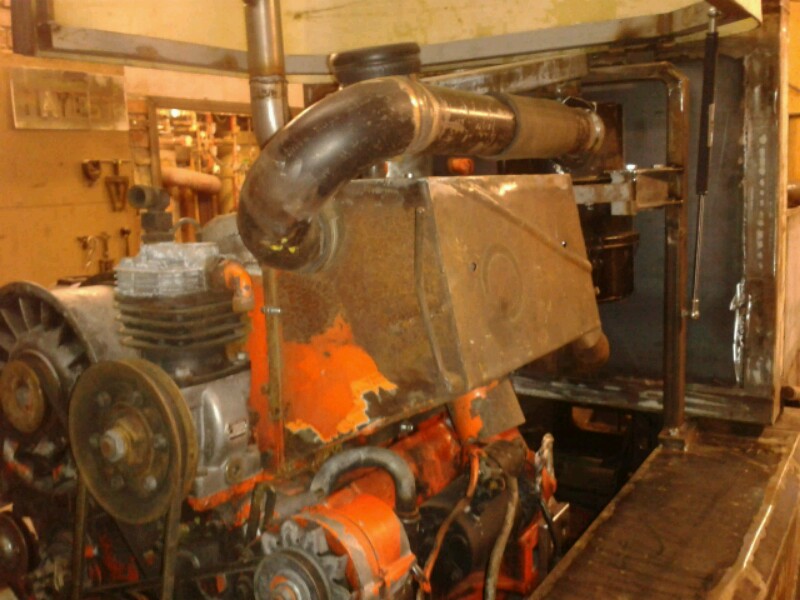

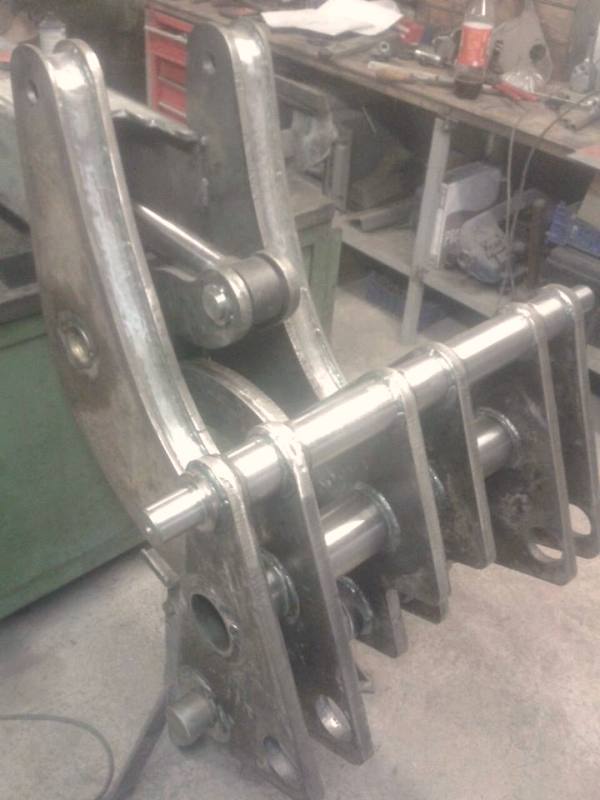

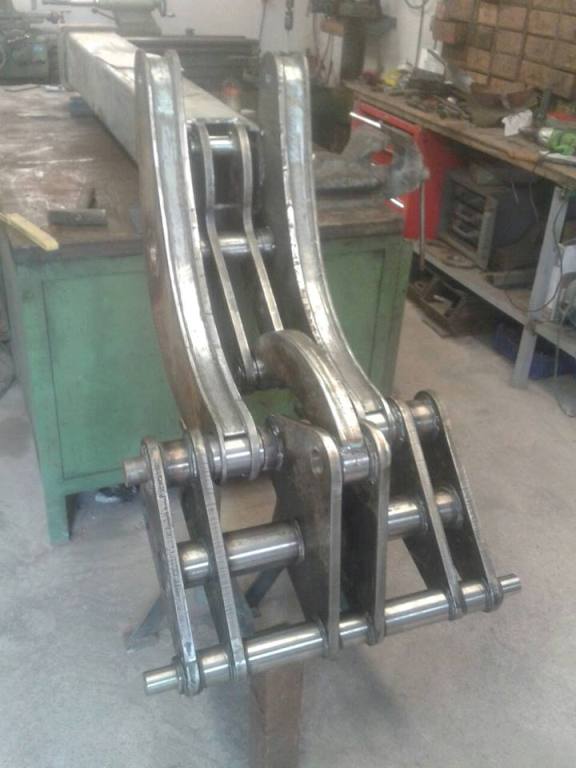

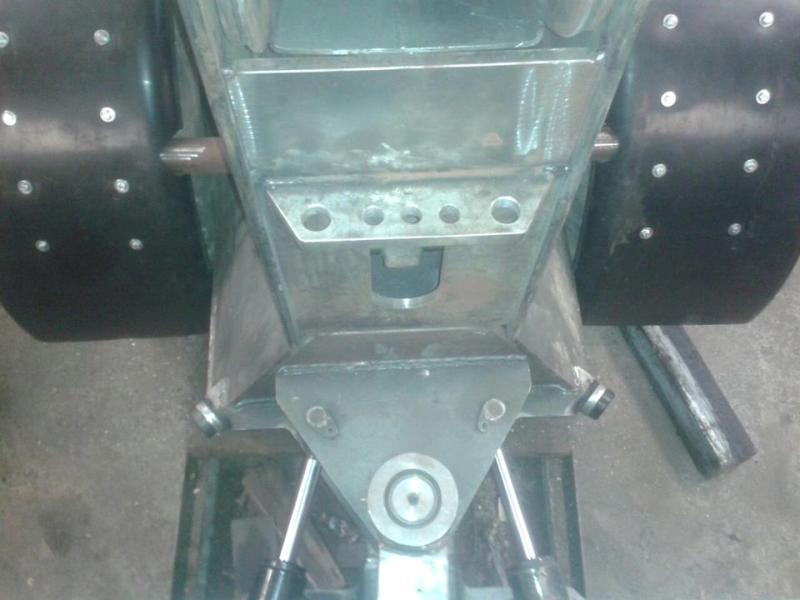

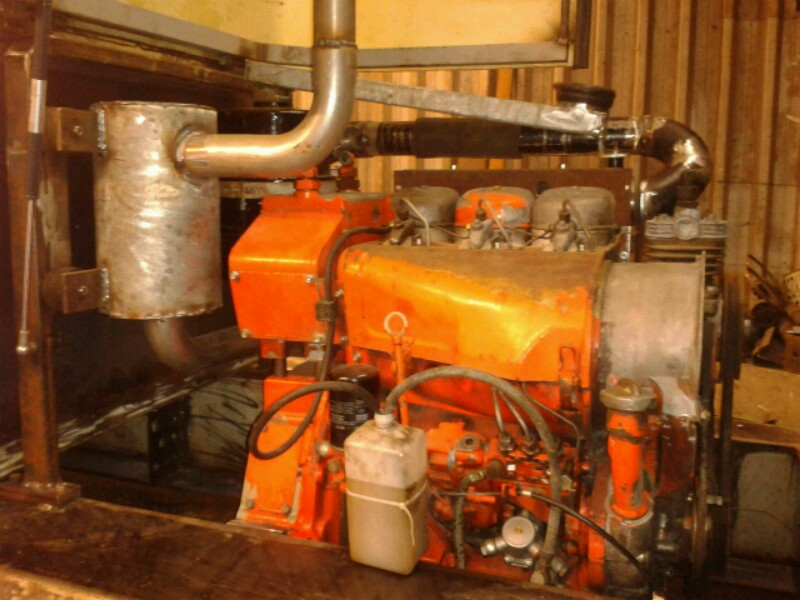

Habe mal wieder ein paar bilder von heute. Der Antrieb ist vom Atlas Bagger 1202D mit 54PS Deutz Motor.

: lader19.jpg (58.18 KiB) 5032-mal betrachtet

: lader18.jpg (51.66 KiB) 5033-mal betrachtet

: radlader17.jpg (55.36 KiB) 5033-mal betrachtet

: radlader16.jpg (58.21 KiB) 5032-mal betrachtet

: lader20.jpg (48.56 KiB) 5013-mal betrachtet

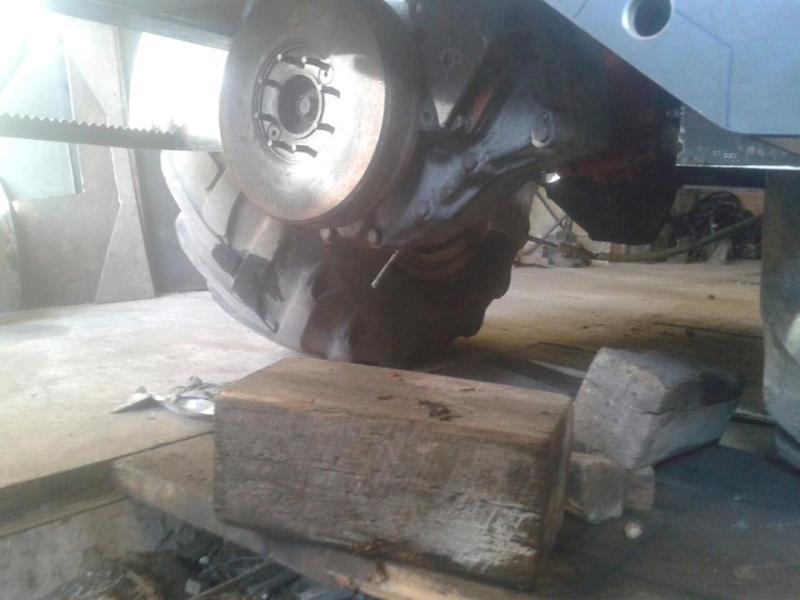

von **323er** » Mo Mai 25, 2015 21:41

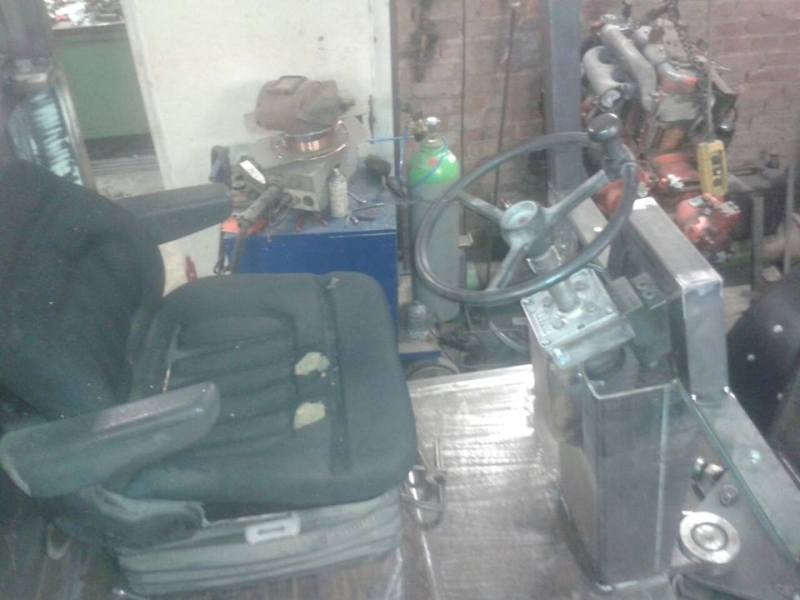

Es geht stätig weiter :wink:

: lader20.jpg (51.67 KiB) 4462-mal betrachtet

: lader22.jpg (48.59 KiB) 4462-mal betrachtet

: lader23.jpg (46.43 KiB) 4463-mal betrachtet

Die Qualität der Bilder ist nicht all so gut da die Linse vom handy innen verdreckt ist. :roll:

von **WaldbauerSchosi** » Di Mai 26, 2015 5:22

Schaut sehr gut aus.
Was fehlt jetzt noch zum Probelauf?

von **Maschine1988** » Di Mai 26, 2015 9:19

WaldbauerSchosi hat geschrieben:Schaut sehr gut aus.
Was fehlt jetzt noch zum Probelauf?

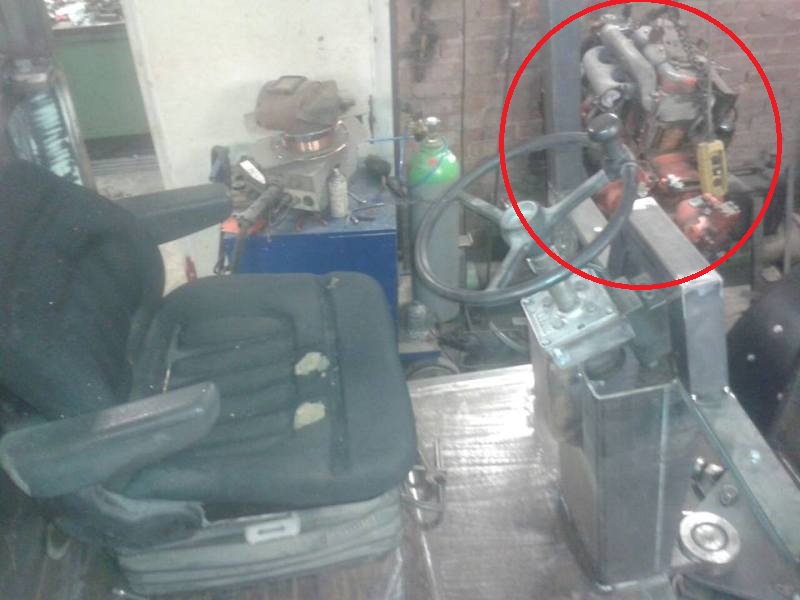

: lader23.jpg (89.9 KiB) 4189-mal betrachtet

Motor??

von **323er** » So Jun 21, 2015 20:54

Vor mir gibt es auch wieder was zusehen.

: lader25.jpg (49.52 KiB) 3531-mal betrachtet

: lader24.jpg (45.35 KiB) 3532-mal betrachtet

: lader23.jpg (48.42 KiB) 3530-mal betrachtet

von **323er** » So Jul 19, 2015 21:15

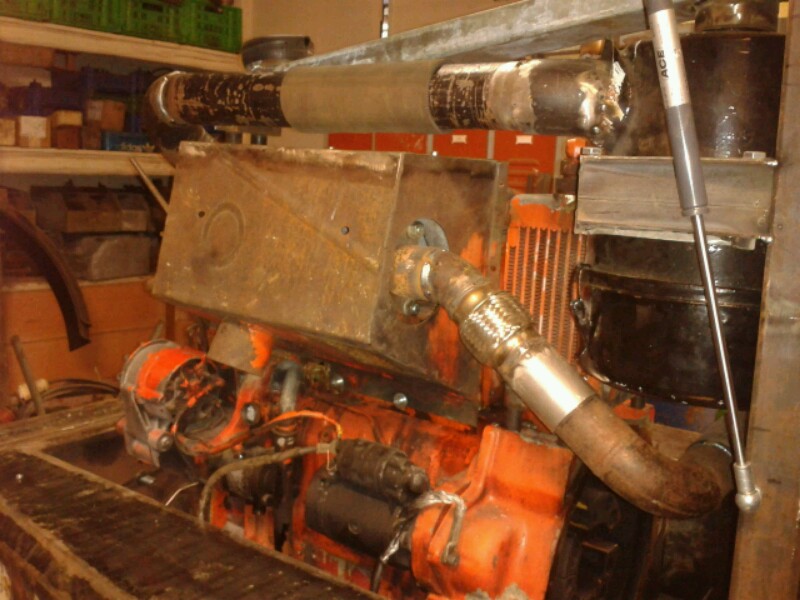

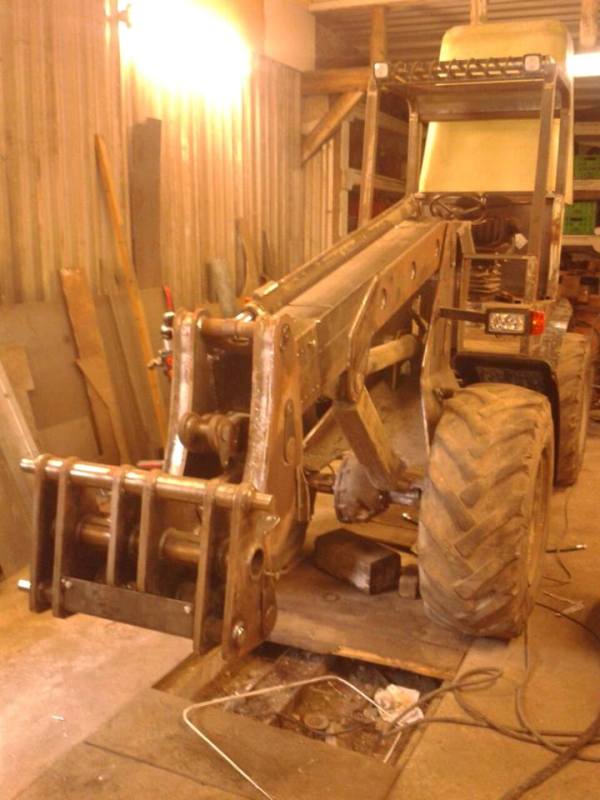

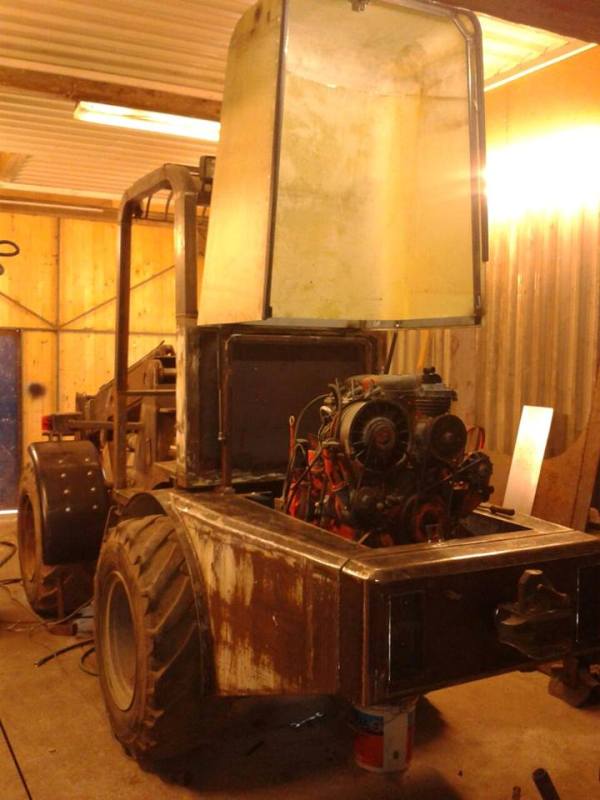

Hier mal noch zwei Bilder von Lader

er wird langsam

: lader27.jpg (59.01 KiB) 2820-mal betrachtet

: lader26.jpg (56.78 KiB) 2820-mal betrachtet

von **Justice** » Mo Jul 20, 2015 8:13

323er hat geschrieben: er wird langsam

Gut Ding will eben Weile haben.

Aber dran bleiben.

von **3048** » Mo Jul 20, 2015 18:51

Gefällt! Top Arbeit weiter so! bin auf den Fertigen gespannt!

von **WaldbauerSchosi** » Mo Jul 20, 2015 18:54

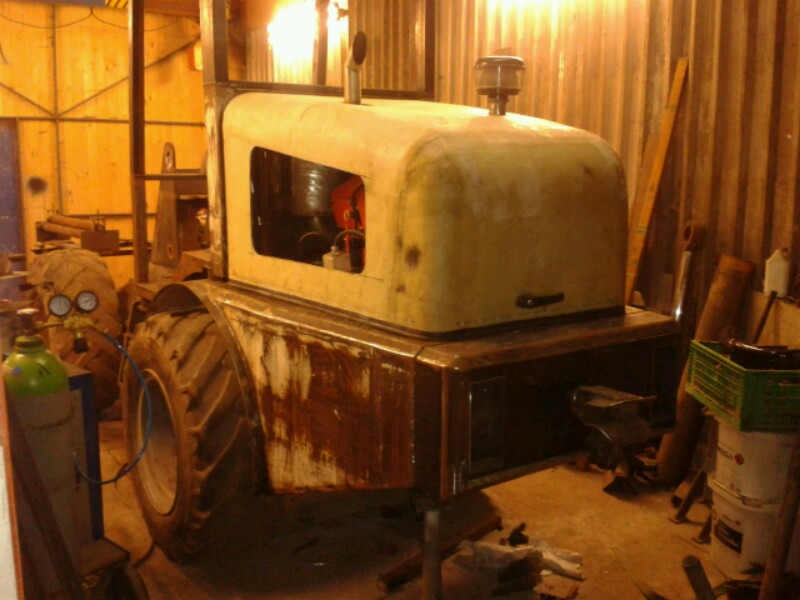

Ist die Haube hinten aus GFK ?

Selbstlaminiert ? Wo gebacken ?

von **323er** » Mo Jul 20, 2015 21:15

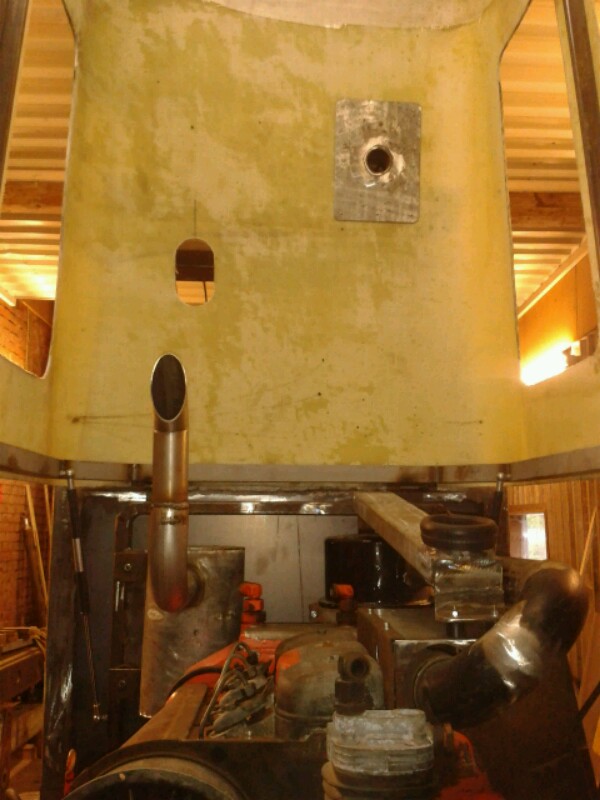

ja die Haube ist GFK. Laminiert hab ich sie selbst aus gewebten Glasfasermatten, bisher sind es acht schichten. Drei weitere schichten kommen noch drauf. Nicht gebacken oder Vakuum gezogen. Durch gutes rollen gab es keine Lufteinschlüsse.

von **WaldbauerSchosi** » Di Jul 21, 2015 19:53

Über welche Form hast die gezogen :?:

von **Fendt209V** » Di Jul 21, 2015 20:07

Schätze über die vormodelierung aus Styropor? :?:

Hammer projekt!

von **323er** » Di Jul 21, 2015 21:47

Die Form war aus Styropor, aus Streifen zu einem Block zusammen geklebt. Zugeschnitten grob mit der Kettenäge

und im nach hinein mit der Flex geschliffen. Da das Styropor durch das Harz aufgelöst wird habe ich da ganze mit Gips- Haftspachtel überzogen und in form geschliffen. 10KG Harz sind bisher auf der Haube.
