Re: Eigenbau Hoflader/ Radlader

von 323er » Do Aug 13, 2015 19:50

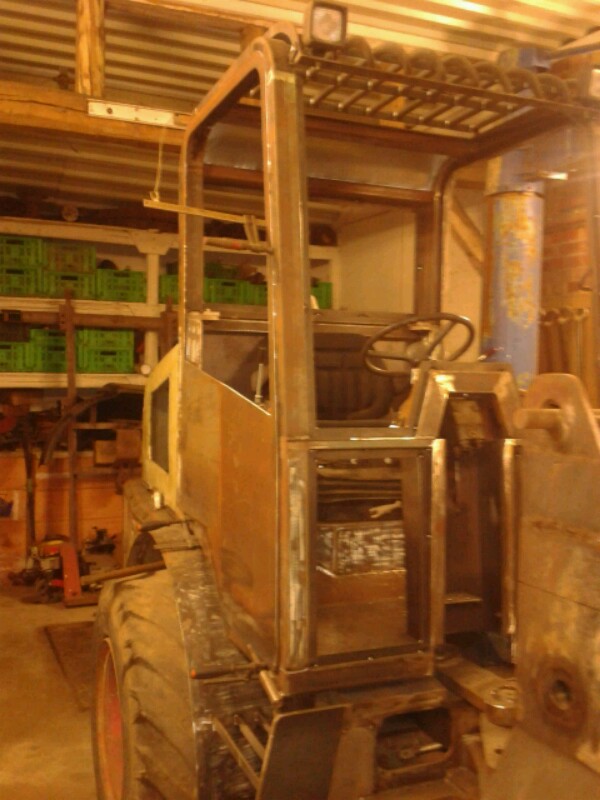

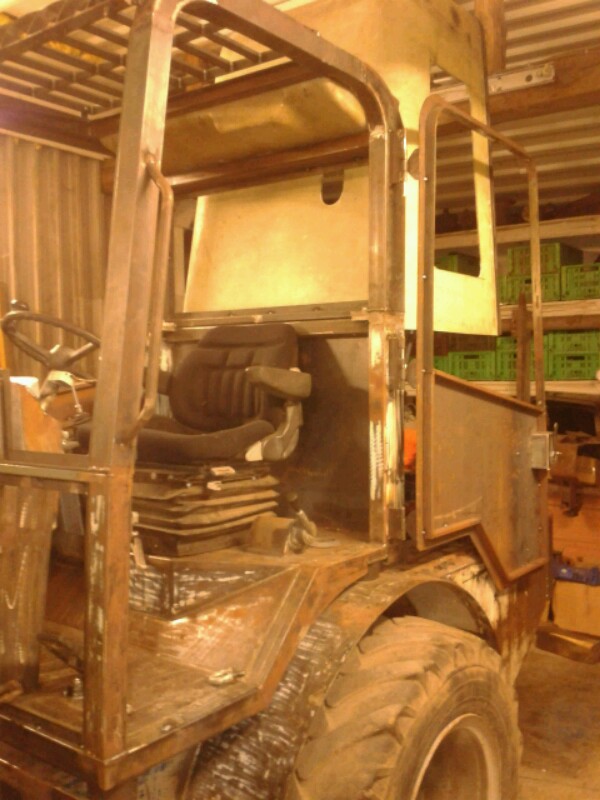

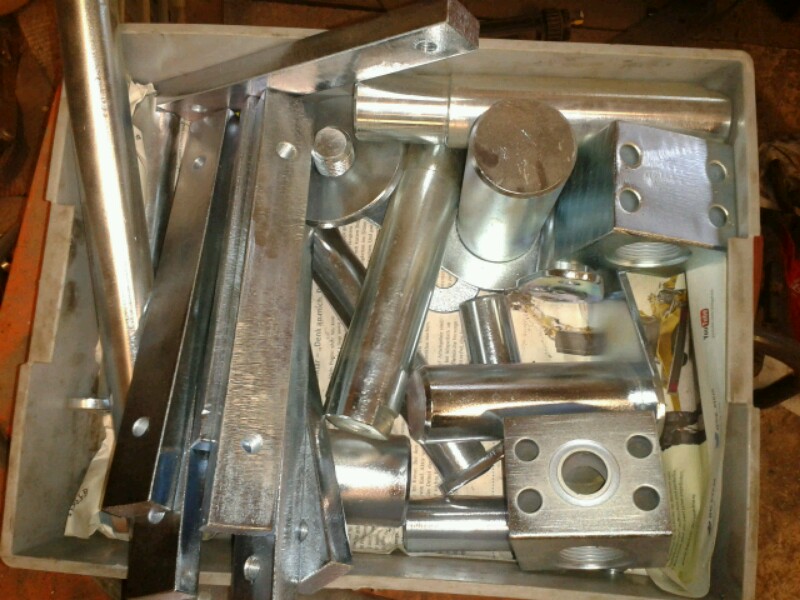

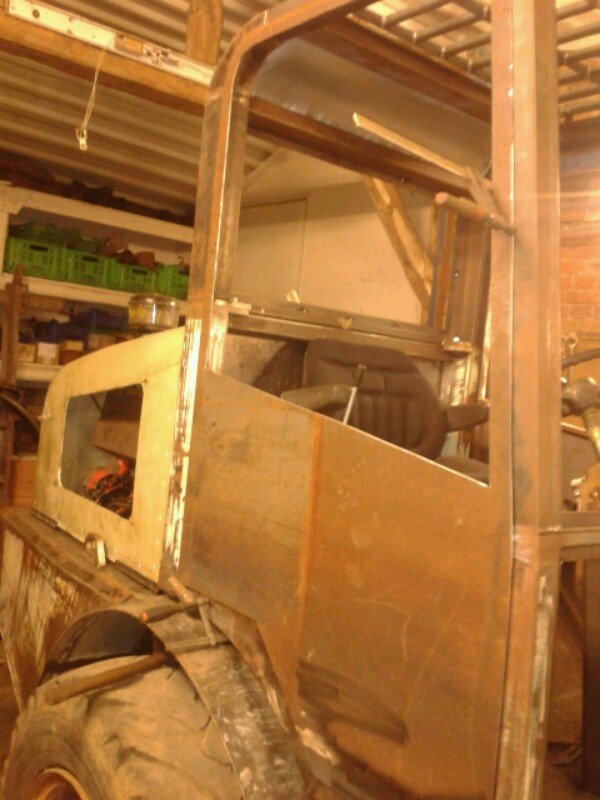

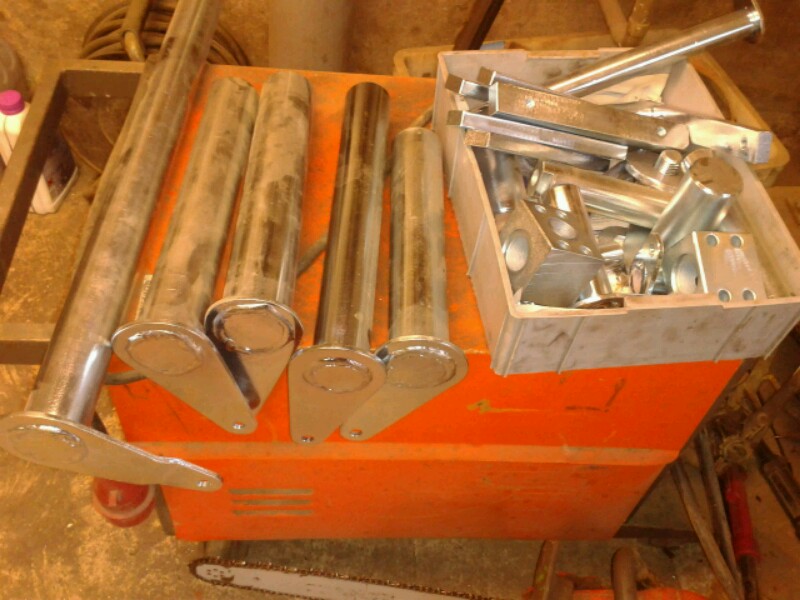

Hallo, einwenig ging es am Lader auch weiter. Kleinteile wurden gut galvanisch verzinkt. Die Türen habe ich aus 3mm Stahlblech gefertig und die Seitenscheiben sind natürlich zum aufklappen. Es wird nichts dem Zufall überlassen

2015-08-13 20.11.51-1-800x600.jpg (118.82 KiB) 4306-mal betrachtet

2015-08-13 20.11.41-800x600.jpg (106.13 KiB) 4306-mal betrachtet

2015-08-13 19.55.37-600x800.jpg (96.52 KiB) 4306-mal betrachtet

2015-08-13 19.55.51-600x800.jpg (98.68 KiB) 4306-mal betrachtet

2015-08-13 19.56.01-600x800.jpg (95.78 KiB) 4306-mal betrachtet

• Mit Zitat antworten

Re: Eigenbau Hoflader/ Radlader

von uttenberger » Do Aug 13, 2015 20:00

• Mit Zitat antworten

Re: Eigenbau Hoflader/ Radlader

von 323er » Do Aug 13, 2015 20:08

• Mit Zitat antworten

Re: Eigenbau Hoflader/ Radlader

von 323er » Mo Aug 24, 2015 20:16

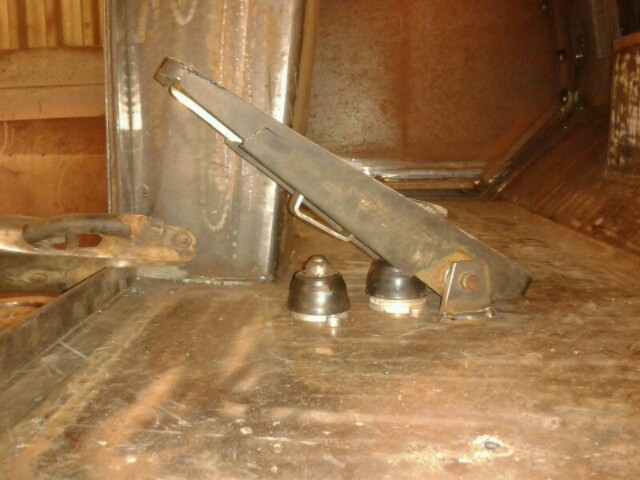

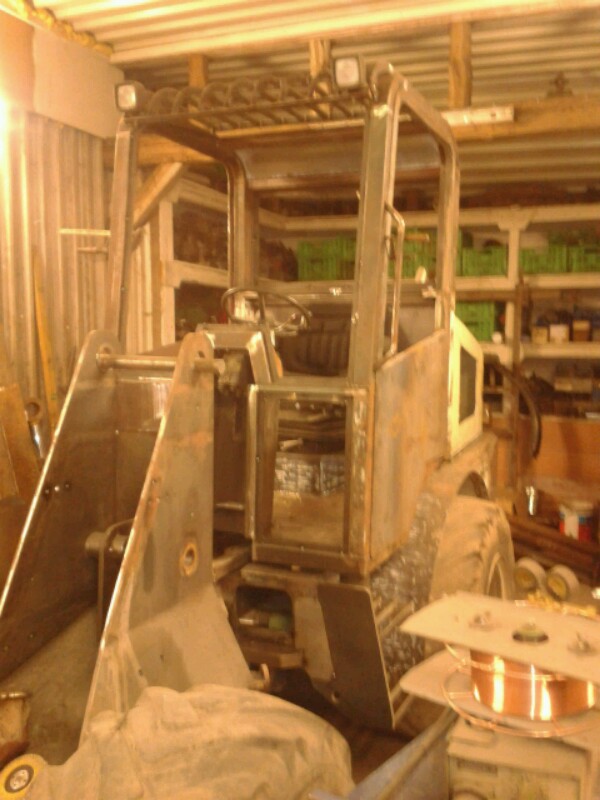

Hallo Miteinander, da es doch vielleicht einige gibt die mein Projekt interessiert hab ich auch zwei Bilder gemacht. Zur Zeit beschäftige ich mit den Kleinigkeiten die ja bekanntlich gern aufhalten. Am Wochenende habe ich mal ein wenig am Brems- inchpedal gebaut, die erste Stufe geht auf ein Kugelhahn und die zweite auf ein Druckluftventil. Die Türschaniere, Türschlösser und Türfeststeller sind fertig.

Das sind die letzen Bilder vorm Sandstrahlen und lackieren. Das nächste mal ist Farbe drauf und er ist zusammen gebaut, also man darf gespannt sein

2015-08-24 19.23.33-600x800.jpg (102.64 KiB) 3487-mal betrachtet

2015-08-24 19.23.50-800x600-640x480.jpg (67.36 KiB) 3487-mal betrachtet

• Mit Zitat antworten

Re: Eigenbau Hoflader/ Radlader

von brennholzfan » Mo Aug 24, 2015 20:34

• Mit Zitat antworten

Re: Eigenbau Hoflader/ Radlader

von Biber0 » Mo Aug 24, 2015 22:51

• Mit Zitat antworten

Re: Eigenbau Hoflader/ Radlader

von Kugelblitz » Mo Aug 24, 2015 23:27

Die fertige Karre, interessiert mich brennend!
Aber es dauert, ich kenne das Spiel selber.
Stille Wasser sind tief
Mein Respekt, für deine Arbeit!

• Mit Zitat antworten

Re: Eigenbau Hoflader/ Radlader

von buntspecht » Di Aug 25, 2015 16:35

Hallo,

323er hat geschrieben:Hallo Miteinander, da es doch vielleicht einige gibt die mein Projekt interessiert ...

und ob es einige interessiert - auch wenn ich erst jetzt meinen Senf drein gebe
Ein absolut interessantes Projekt und wie Kugelblitz bin ich auch schon aufs "Endprodukt" gespannt. Meinen Respekt vor Deiner Arbeit hast Du schon jetzt

Gruß vom Buntspecht

• Mit Zitat antworten

Re: Eigenbau Hoflader/ Radlader

von 323er » So Sep 20, 2015 18:30

Hallo,
Zurzeit bin ich mit Schweißarbeiten beschäftigt. Dazu kommt noch das verschleifen und putzen der Teile, der größte Teil ist bereit zum sandstrahlen. Aber seht selbst, aber nicht ganz so spektakulär

Wartet auf den Sandstrahler

2015-09-20 18.52.37-800x600.jpg (115.96 KiB) 2378-mal betrachtet

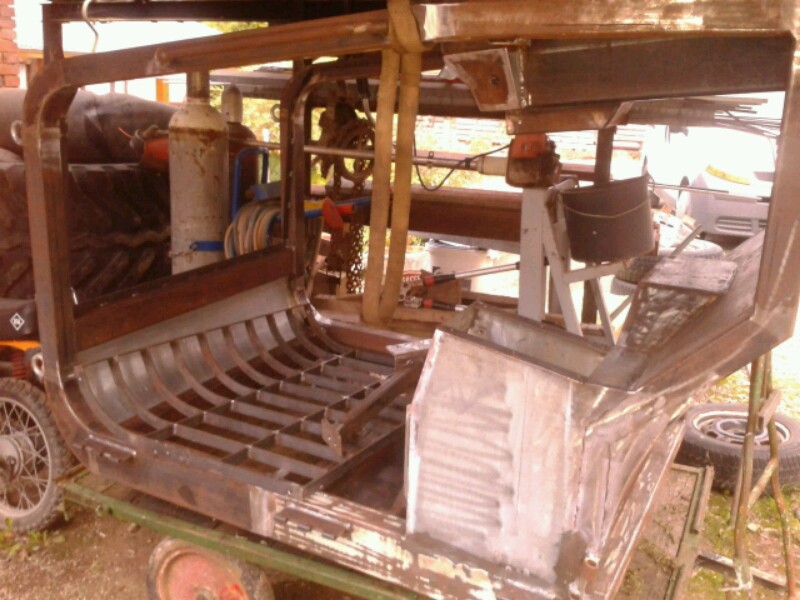

Beschwerung Vorderwagen, wird noch vergossen mit Beton

2015-09-20 18.53.59-800x600.jpg (89.49 KiB) 2378-mal betrachtet

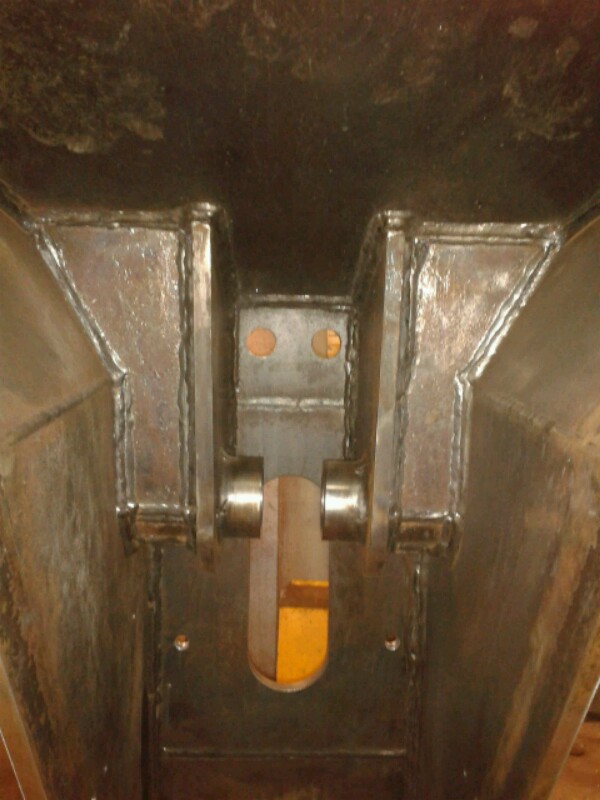

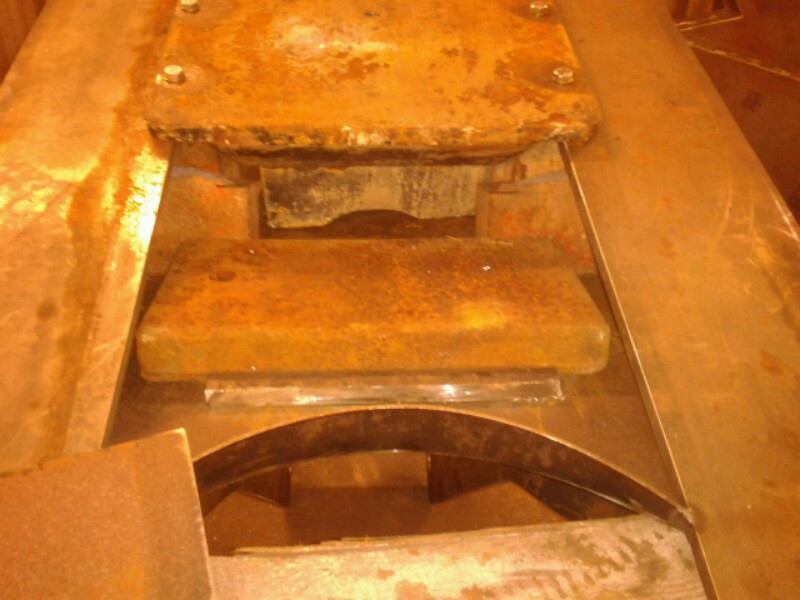

Gelenk nochmals verstärkt

2015-09-20 18.47.40-600x800.jpg (81.7 KiB) 2378-mal betrachtet

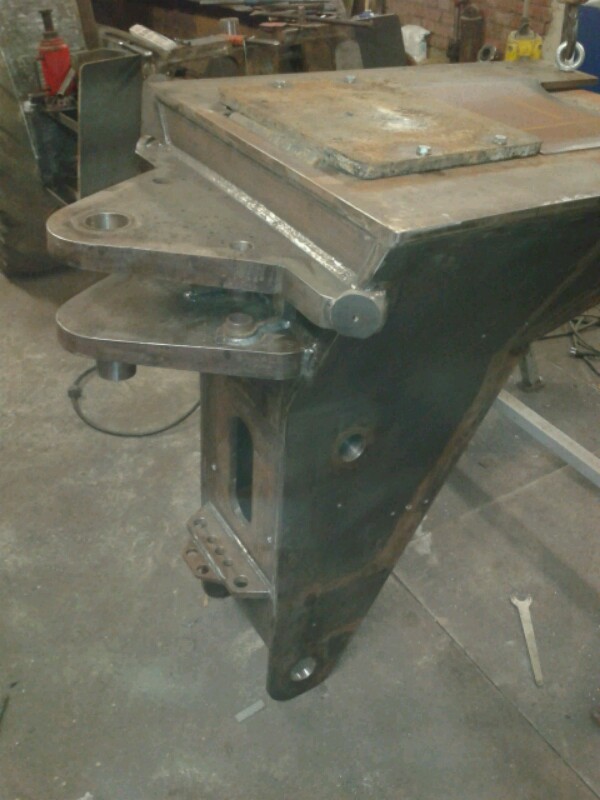

Zylinderaufnahme Vorderwagen

2015-09-20 18.50.57-600x800.jpg (86.38 KiB) 2378-mal betrachtet

• Mit Zitat antworten

Re: Eigenbau Hoflader/ Radlader

von 323er » Di Okt 27, 2015 20:21

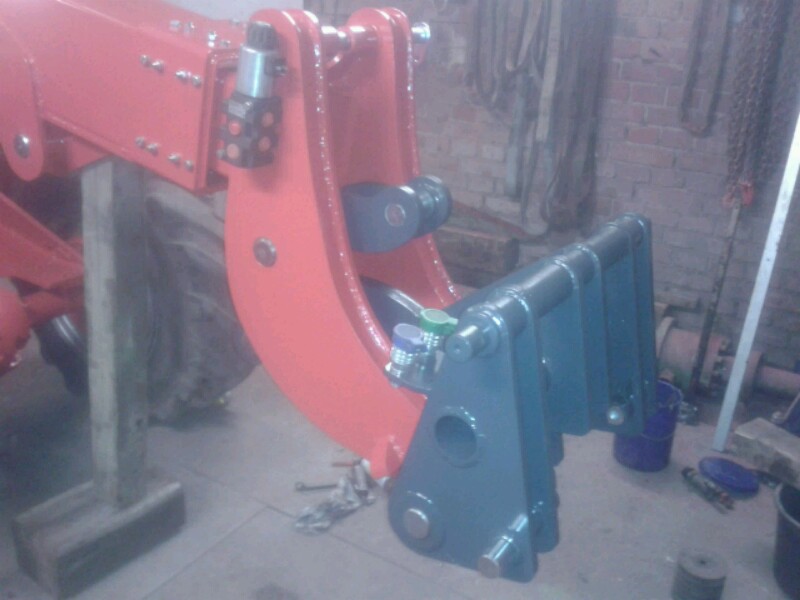

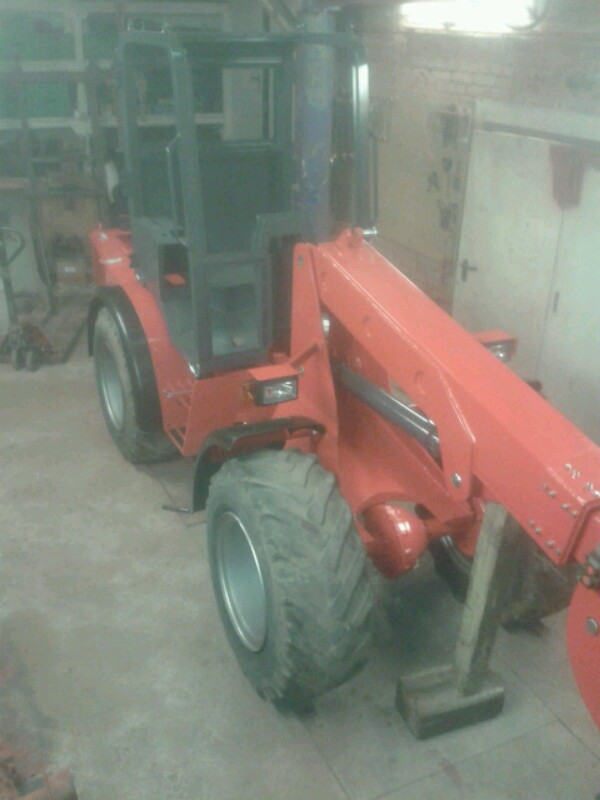

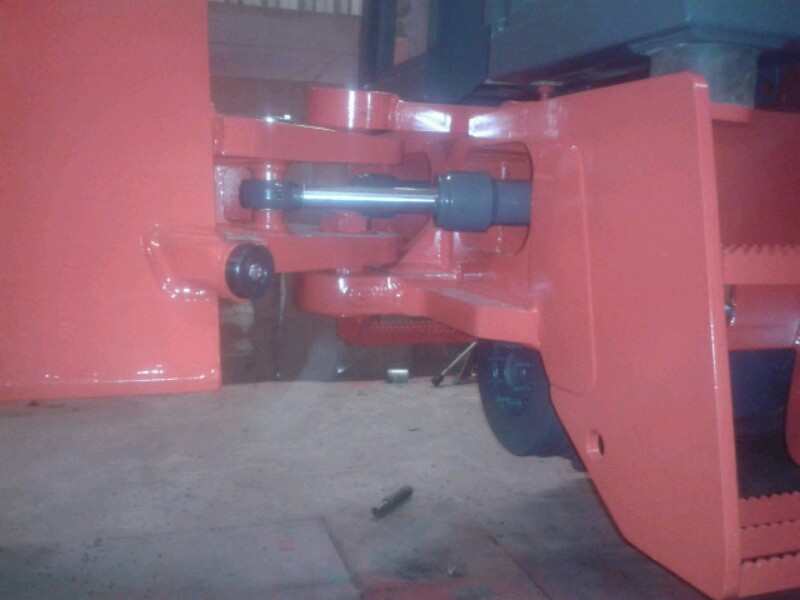

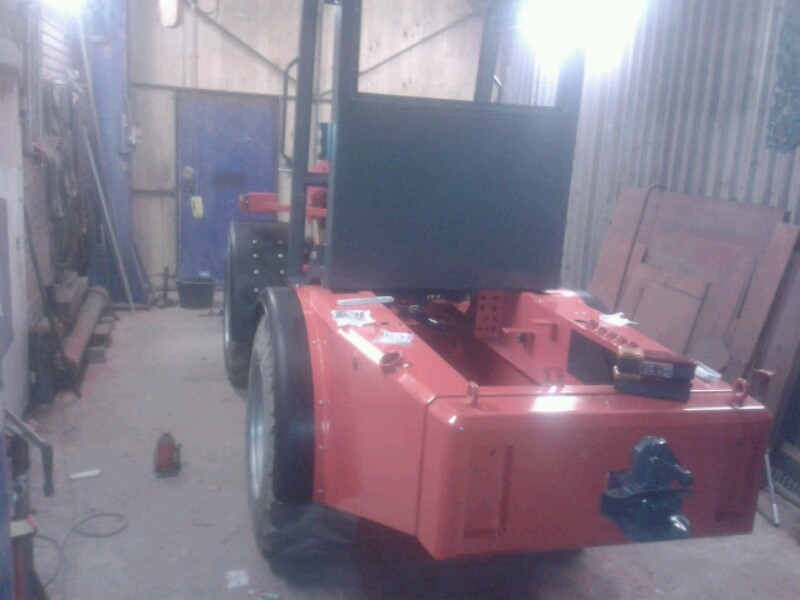

Bei mir ging es auch weiter. Alle Teile Sandgestrahlt und anschließend sofort lackiert, 20 kg grundierung und 11kg Decklack. Aber seht selbst

Dateianhänge





• Mit Zitat antworten

Re: Eigenbau Hoflader/ Radlader

von WaldbauerSchosi » Di Okt 27, 2015 20:44

Reife Leistung !!!
Absolut Top.

• Mit Zitat antworten

Re: Eigenbau Hoflader/ Radlader

von Fiat500DT » Di Okt 27, 2015 20:52

Respekt, Respekt, Respekt Du hebst das alles hier auf ein ganz anderes Level

So wie der aussieht ist er rechtzeitig fertig für die Agritechnica.

• Mit Zitat antworten

Re: Eigenbau Hoflader/ Radlader

von Kugelblitz » Di Okt 27, 2015 20:53

• Mit Zitat antworten

Re: Eigenbau Hoflader/ Radlader

von harley2001 » Di Okt 27, 2015 21:11

Ganz großes Kino ihr beide. Dank euch und noch einigen anderen hier, ist das ein ganz tolles Forum. Vor allem was den Eigenbau angeht.
