Eigenbau Sägespaltautomat [Sebastian]
Moderator: Falke
Re: Eigenbau Sägespaltautomat [Sebastian]
von SAME_TigerSix105 » Do Mai 26, 2016 20:39
http://www.sameforum.de/
"Unmögliches erledigen wir sofort, ein Wunder dauert 'n bisschen"
Wenn du nicht mit der Zeit gehst, gehst du mit der Zeit!
"Unmögliches erledigen wir sofort, ein Wunder dauert 'n bisschen"
Wenn du nicht mit der Zeit gehst, gehst du mit der Zeit!
- SAME_TigerSix105
- Beiträge: 738
- Registriert: Do Dez 20, 2012 23:14
- Wohnort: Sauerland/Gießen/Aschaffenburg
Re: Eigenbau Sägespaltautomat [Sebastian]
von SAME_TigerSix105 » Mi Jun 01, 2016 9:01

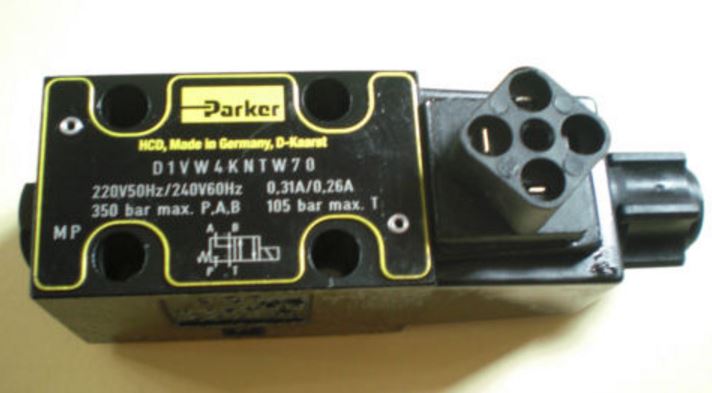

Das Ventil wäre doch meiner Meinung nach optimal:
Stromlos sind A und B in T geschaltet --> Niederhalter kann per Feder nach oben gezogen werden. P ist komplett gesperrt.
Mit Strom: Druck von P nach A --> Zylinder fährt aus.
Stromlos sind A und B in T geschaltet --> Niederhalter kann per Feder nach oben gezogen werden. P ist komplett gesperrt.
Mit Strom: Druck von P nach A --> Zylinder fährt aus.
- Dateianhänge
-
- Wegeventil.JPG (37.26 KiB) 1678-mal betrachtet
http://www.sameforum.de/
"Unmögliches erledigen wir sofort, ein Wunder dauert 'n bisschen"
Wenn du nicht mit der Zeit gehst, gehst du mit der Zeit!
"Unmögliches erledigen wir sofort, ein Wunder dauert 'n bisschen"
Wenn du nicht mit der Zeit gehst, gehst du mit der Zeit!
- SAME_TigerSix105
- Beiträge: 738
- Registriert: Do Dez 20, 2012 23:14
- Wohnort: Sauerland/Gießen/Aschaffenburg
Re: Eigenbau Sägespaltautomat [Sebastian]
von harley2001 » Mi Jun 01, 2016 14:53
Da du keine Verstellpumpe hast, kannst du das Ventil nicht nehmen, sonst läuft es immer auf Überdruck. Du brauchst eins mit Kreuz und Parallelstellung.
Ich mag verdammen was du sagst, aber ich werde mein Leben dafür einsetzen, dass du es sagen darfst.
Voltaire
Voltaire
- harley2001
- Beiträge: 1905
- Registriert: Sa Jan 26, 2013 22:48
- Wohnort: Rheinland/Pfalz
Re: Eigenbau Sägespaltautomat [Sebastian]
von SAME_TigerSix105 » Do Jun 02, 2016 8:02
harley2001 hat geschrieben: Das 4/2 wegeventil hat zwei Schaltstellungen. An A schliesst du die Stangenseite an und gleichzeitig den Tank. An B schliesst du die Bodenseite des Zylinders an. An T auch den Tank.
Dann ist es aber doch so, dass das Öl im unbetätigten Zustand in den Tank gefördert wird. Wie bekomm ich dann Druck aufs System für z.B. den Spaltzylinder?
Gruß,
Sebastian
http://www.sameforum.de/
"Unmögliches erledigen wir sofort, ein Wunder dauert 'n bisschen"
Wenn du nicht mit der Zeit gehst, gehst du mit der Zeit!
"Unmögliches erledigen wir sofort, ein Wunder dauert 'n bisschen"
Wenn du nicht mit der Zeit gehst, gehst du mit der Zeit!
- SAME_TigerSix105
- Beiträge: 738
- Registriert: Do Dez 20, 2012 23:14
- Wohnort: Sauerland/Gießen/Aschaffenburg
Re: Eigenbau Sägespaltautomat [Sebastian]
von harley2001 » Do Jun 02, 2016 8:19
harley2001 hat geschrieben:Also, bei einem 4/2 Wegeventil, hast du ja keine Mittelstellung. Wo holst du überhaupt das Öl für das Ventil her? Falls du eine Quelle hast, machst du es so, dass der Klemmerzylinder mit einer Feder nach oben gezogen wird. Das 4/2 wegeventil hat zwei Schaltstellungen. An A schliesst du die Stangenseite an und gleichzeitig den Tank. An B schliesst du die Bodenseite des Zylinders an. An T auch den Tank. Brauchst keinen Endschalter. Wenn du jetzt den Taster drückst, fährt der Zylinder aus und die Feder gespannt. Beim Loslassen zieht die Feder wieder hoch. Nachteil, während des Sägevorgangs hast du Überdruck auf dem Ventil, darum den Druck möglichst niedrig einstellen, sonst Ölheizung. Vielleicht 10-20 bar.
Hier hab ichs beschrieben. Wenn du einen einfachwirkenden Zylinder hast, entfällt das Anschließen der Stangenseite und du gehst mit a nur in den Tank. Bestromst du den Magneten, zieht er an und der Druck geht aus b in die Bodenseite.
Ich mag verdammen was du sagst, aber ich werde mein Leben dafür einsetzen, dass du es sagen darfst.
Voltaire
Voltaire
- harley2001
- Beiträge: 1905
- Registriert: Sa Jan 26, 2013 22:48
- Wohnort: Rheinland/Pfalz
Re: Eigenbau Sägespaltautomat [Sebastian]
von SAME_TigerSix105 » Do Jun 02, 2016 9:29

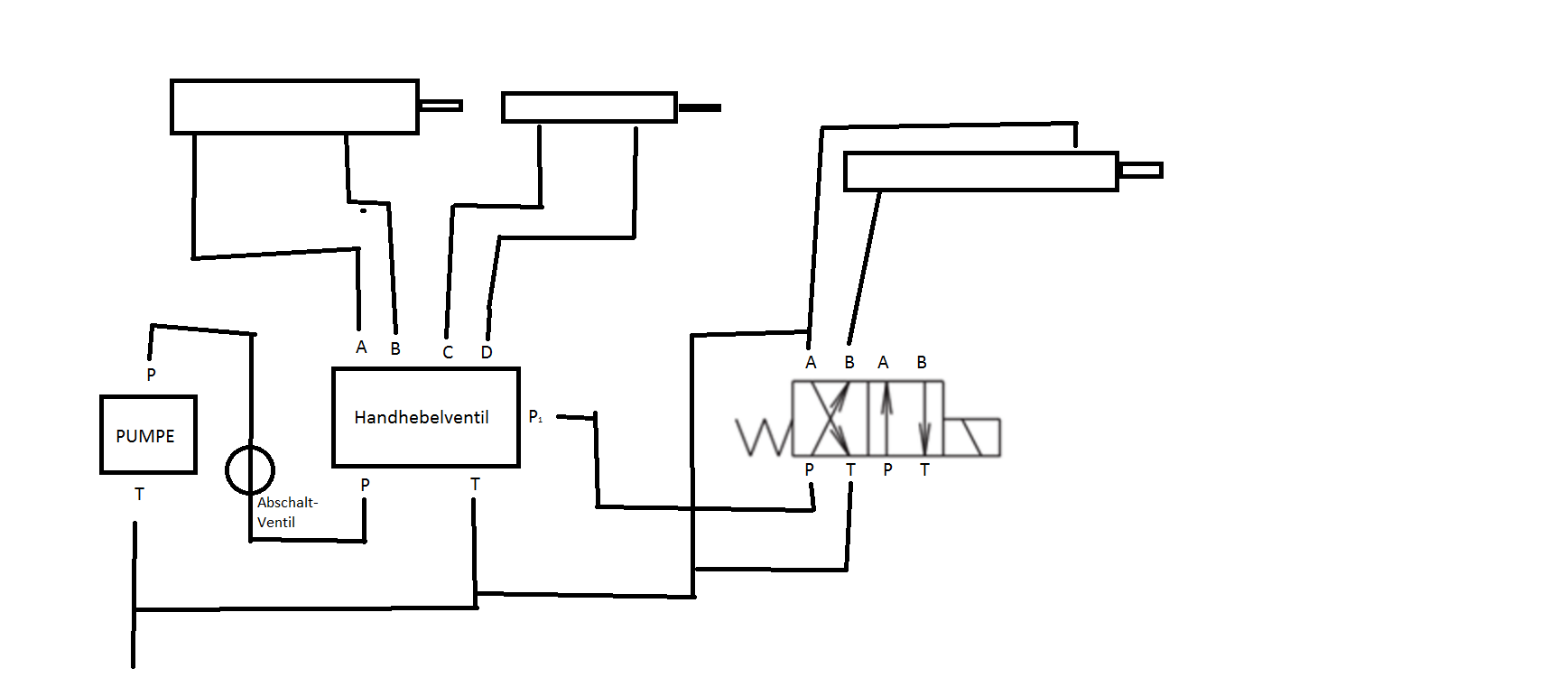

Habs mal aufgemalt.
Ich hab das Gefühl, dass ich die Funktionsweise falsch verstehe...
Unbetätigt gilt das Schaltschema links, betätigt das Schema rechts?
PS: Hydraulikzylinder sind von links: Spaltzylinder, Stammheber, Niederhalter
Ich hab das Gefühl, dass ich die Funktionsweise falsch verstehe...
Unbetätigt gilt das Schaltschema links, betätigt das Schema rechts?
PS: Hydraulikzylinder sind von links: Spaltzylinder, Stammheber, Niederhalter
- Dateianhänge
-
http://www.sameforum.de/
"Unmögliches erledigen wir sofort, ein Wunder dauert 'n bisschen"
Wenn du nicht mit der Zeit gehst, gehst du mit der Zeit!
"Unmögliches erledigen wir sofort, ein Wunder dauert 'n bisschen"
Wenn du nicht mit der Zeit gehst, gehst du mit der Zeit!
- SAME_TigerSix105
- Beiträge: 738
- Registriert: Do Dez 20, 2012 23:14
- Wohnort: Sauerland/Gießen/Aschaffenburg
Re: Eigenbau Sägespaltautomat [Sebastian]
von harley2001 » Do Jun 02, 2016 9:42
Umgekehrt. Parallel nach links.
Ich mag verdammen was du sagst, aber ich werde mein Leben dafür einsetzen, dass du es sagen darfst.
Voltaire
Voltaire
- harley2001
- Beiträge: 1905
- Registriert: Sa Jan 26, 2013 22:48
- Wohnort: Rheinland/Pfalz
Re: Eigenbau Sägespaltautomat [Sebastian]
von SAME_TigerSix105 » Do Jun 02, 2016 9:52
Jau gut. Da bekommt man beide Varianten zu kaufen.
Aber

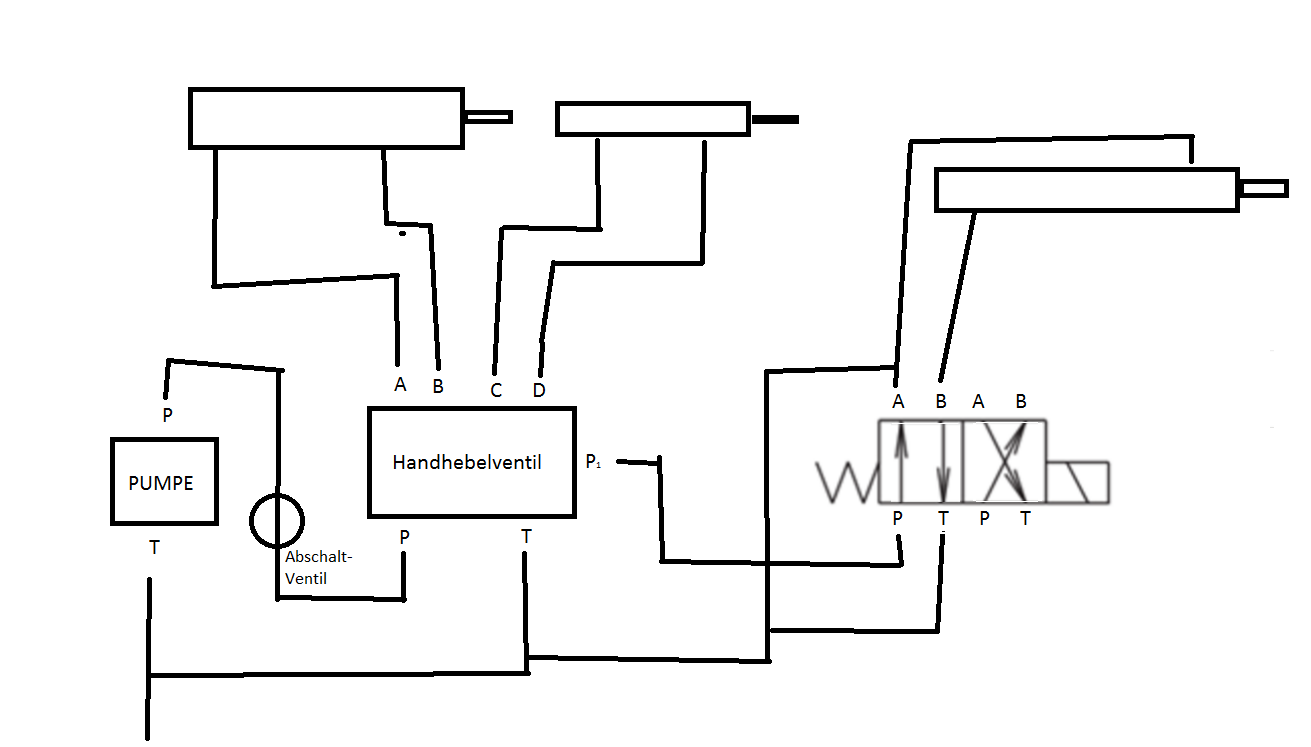

Jetzt geht ja im Unbetätigten Fall das Öl direkt in den Tank. Wenn ich jetzt vorne das Handhebelventil betätige: Sperrt das dann den Weg zum Magnetventil?
Wenn ja, könnte ich nicht gleichzeitig spalten.
Wenn nein, sucht sich das Öl doch den Weg des geringsten Widerstands und ich bekomm kein Druck auf die Leitung
Aber
Jetzt geht ja im Unbetätigten Fall das Öl direkt in den Tank. Wenn ich jetzt vorne das Handhebelventil betätige: Sperrt das dann den Weg zum Magnetventil?
Wenn ja, könnte ich nicht gleichzeitig spalten.
Wenn nein, sucht sich das Öl doch den Weg des geringsten Widerstands und ich bekomm kein Druck auf die Leitung
- Dateianhänge
-
123.png- (33.22 KiB) Noch nie heruntergeladen
http://www.sameforum.de/
"Unmögliches erledigen wir sofort, ein Wunder dauert 'n bisschen"
Wenn du nicht mit der Zeit gehst, gehst du mit der Zeit!
"Unmögliches erledigen wir sofort, ein Wunder dauert 'n bisschen"
Wenn du nicht mit der Zeit gehst, gehst du mit der Zeit!
- SAME_TigerSix105
- Beiträge: 738
- Registriert: Do Dez 20, 2012 23:14
- Wohnort: Sauerland/Gießen/Aschaffenburg
Re: Eigenbau Sägespaltautomat [Sebastian]
von harley2001 » Do Jun 02, 2016 10:58
Das Handhebelventil hat dann Vorrang. Willst du beides gleichzeitig, musst du einen verstellbaren Mengenteiler vor das Handhebelventil setzen. Oder du nimmst ein 4/3Wege Ventil fährst den Klemmerzylinder runter, der bleibt dann unten . Musst du ihn aber wieder hochfahren. Musst wissen, was dir wichtiger ist.
Ich mag verdammen was du sagst, aber ich werde mein Leben dafür einsetzen, dass du es sagen darfst.
Voltaire
Voltaire
- harley2001
- Beiträge: 1905
- Registriert: Sa Jan 26, 2013 22:48
- Wohnort: Rheinland/Pfalz
Re: Eigenbau Sägespaltautomat [Sebastian]
von SAME_TigerSix105 » Do Jun 02, 2016 11:04
Ich möchte auf jeden Fall sägen können, während das Holz gespalten wird.
Dann wäre das 4/3 Wegeventil eher was. Das Hochfahren könnte man ja mit Endschalter hinbekommen
Dann wäre das 4/3 Wegeventil eher was. Das Hochfahren könnte man ja mit Endschalter hinbekommen
http://www.sameforum.de/
"Unmögliches erledigen wir sofort, ein Wunder dauert 'n bisschen"
Wenn du nicht mit der Zeit gehst, gehst du mit der Zeit!
"Unmögliches erledigen wir sofort, ein Wunder dauert 'n bisschen"
Wenn du nicht mit der Zeit gehst, gehst du mit der Zeit!
- SAME_TigerSix105
- Beiträge: 738
- Registriert: Do Dez 20, 2012 23:14
- Wohnort: Sauerland/Gießen/Aschaffenburg
Re: Eigenbau Sägespaltautomat [Sebastian]
von harley2001 » Do Jun 02, 2016 12:55
Eigentlich brauchst du dir nur einen Wippschalter mit drei Stellungen oben an den Sägehebel zu machen , dann kannst du den mit dem Daumen betätigen. Musst ja den Klemmer net bei jedem Schnitt ganz hoch machen. Nur etwas anheben. Brauchst keinen Endschalter.
Ich mag verdammen was du sagst, aber ich werde mein Leben dafür einsetzen, dass du es sagen darfst.
Voltaire
Voltaire
- harley2001
- Beiträge: 1905
- Registriert: Sa Jan 26, 2013 22:48
- Wohnort: Rheinland/Pfalz
Re: Eigenbau Sägespaltautomat [Sebastian]
von SAME_TigerSix105 » Do Jun 02, 2016 14:15

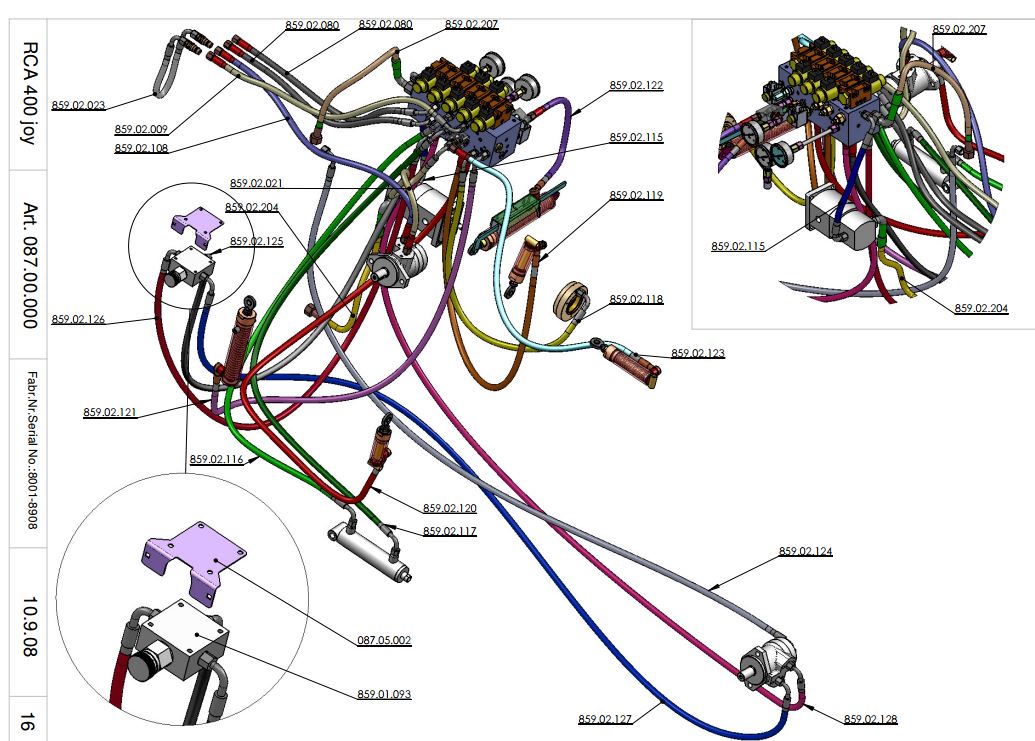

Schau dir mal ein Video vom Tajfun RCA400 an. Dort läuft das Ding auch automatisch.
