Hallo Leute,

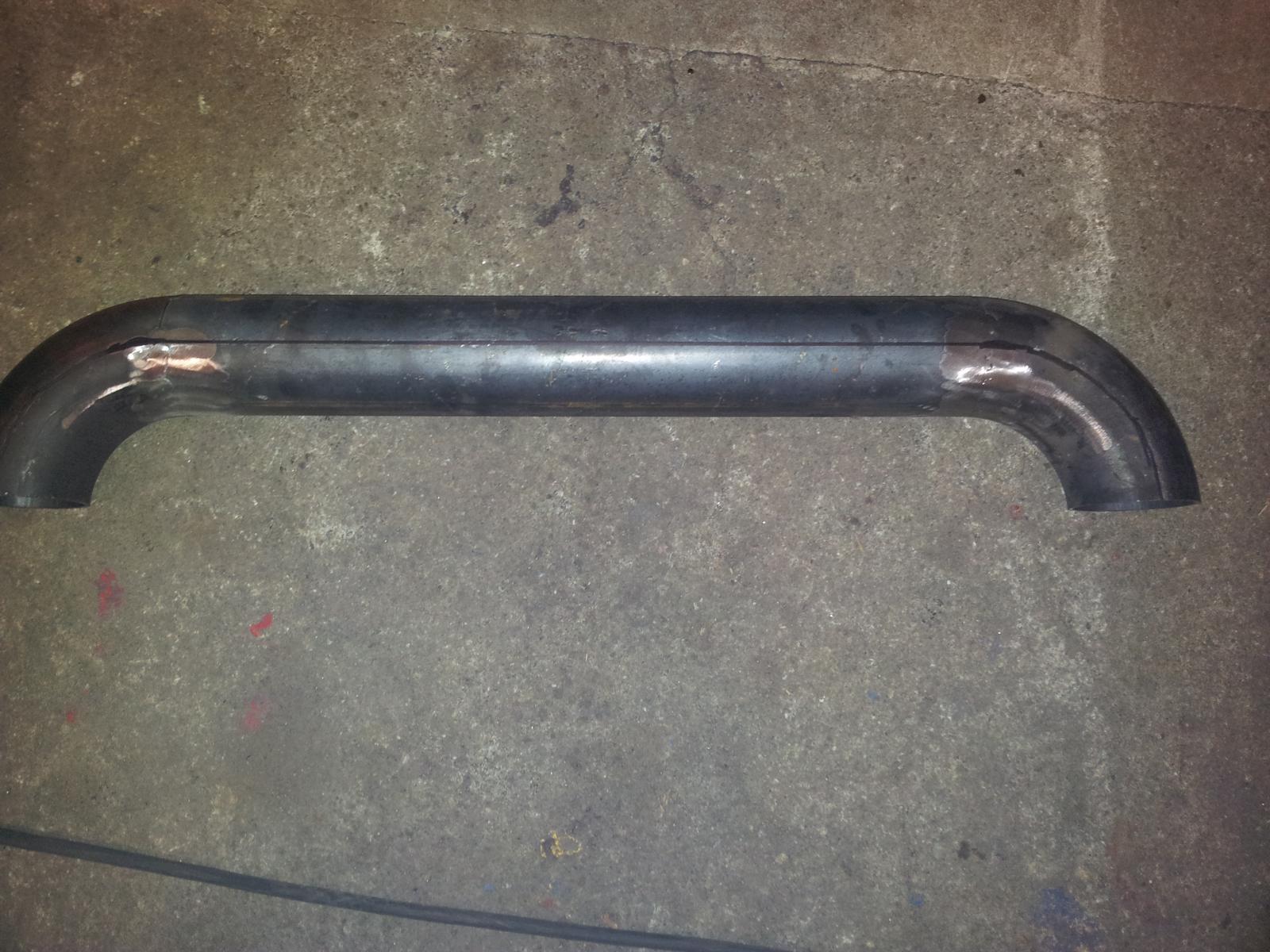

hier ist das nächste Bild, diesmal ein kleines Rätsel. Was könnte das werden?



Als kleine Hilfe noch, es handelt sich um ein 2 1/2" Rohr, also Außendurchmesser ca. 73mm

Die Auflösung folgt morgen oder Übermorgen.

Viele Grüße

holzheizer

Schlauchführung / Schlauchgarderobe evtl. 2 - teilig für an die Deichsel?

Vielleicht soll der Bügel dazu dienen ihn mit der Zange zu greifen um den Kran bei Leerfahrten sicher und stabiel abzulegen ?

wäller hat geschrieben:Schlauchführung / Schlauchgarderobe evtl. 2 - teilig für an die Deichsel?

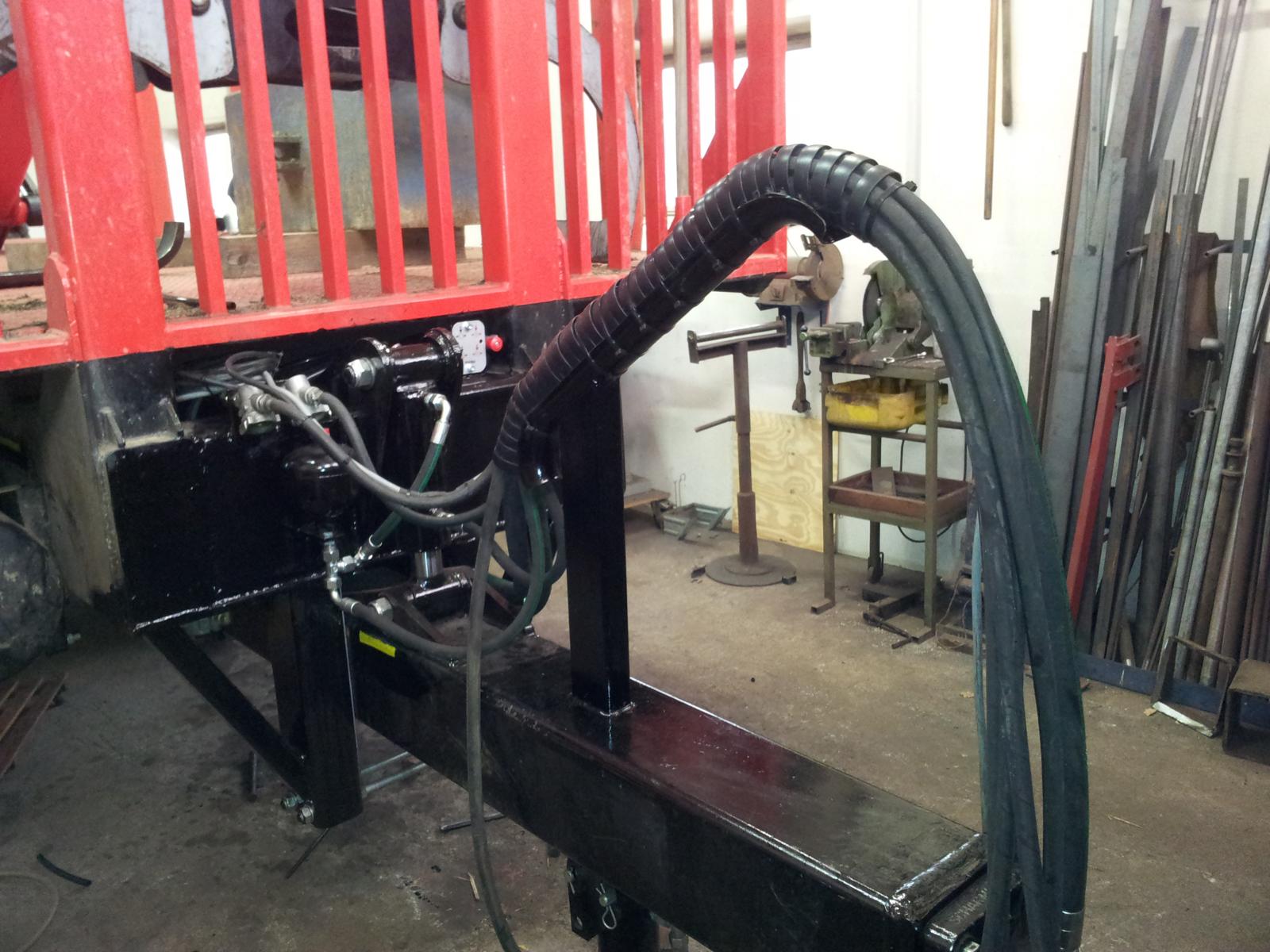

Gleich die erste Antwort war ein Volltreffer. Ich habe das Rohr halbiert und dann als Schlauchgalgen angeschweißt.

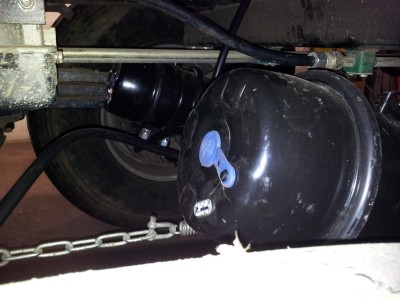

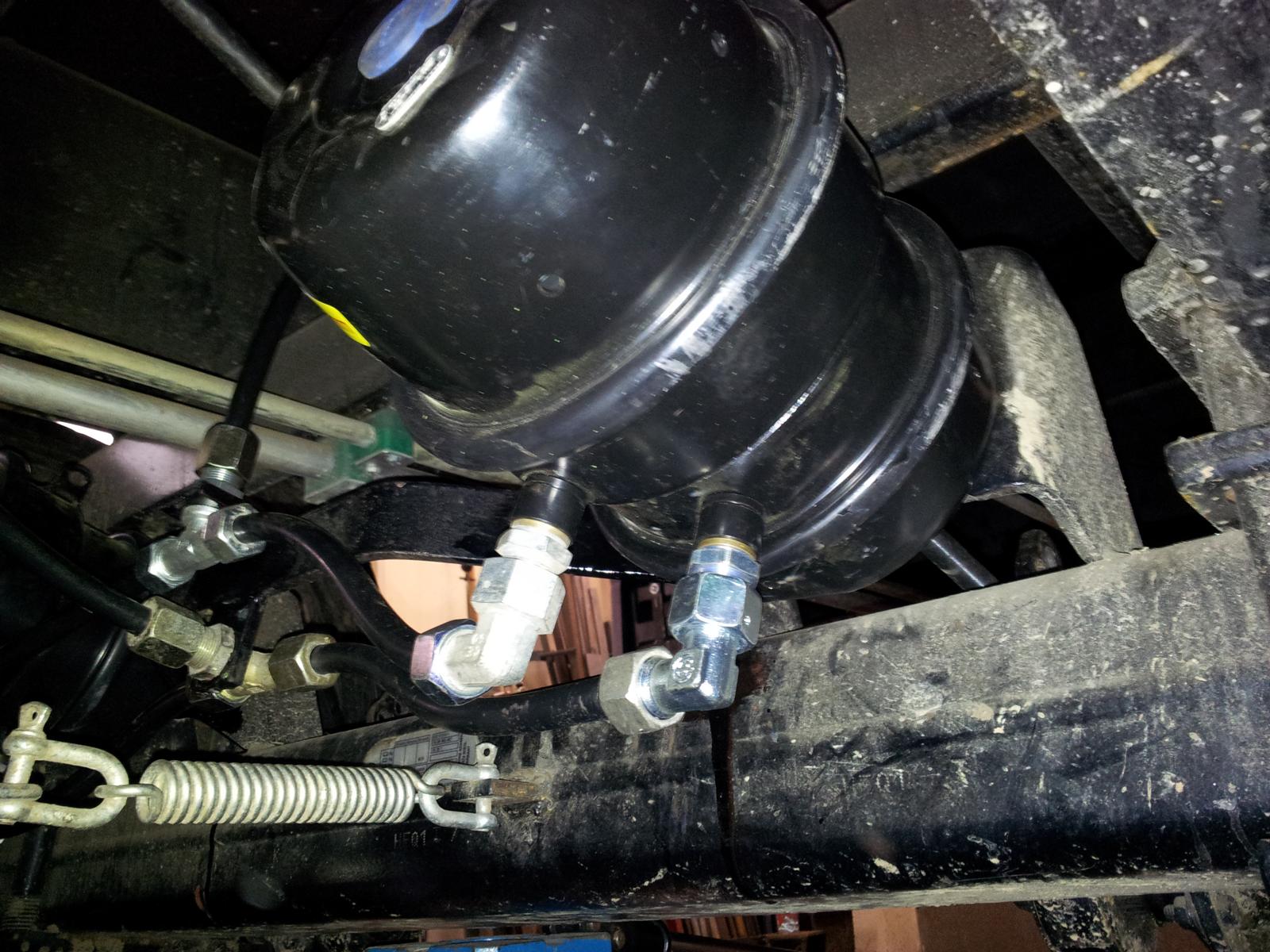

Hier sieht man die neuen Tristop Bremszylinder (mit Federspeicher). Diese wurden notwendig, da ich die Feststellbremse nicht mehr wie vorher montieren konnte.

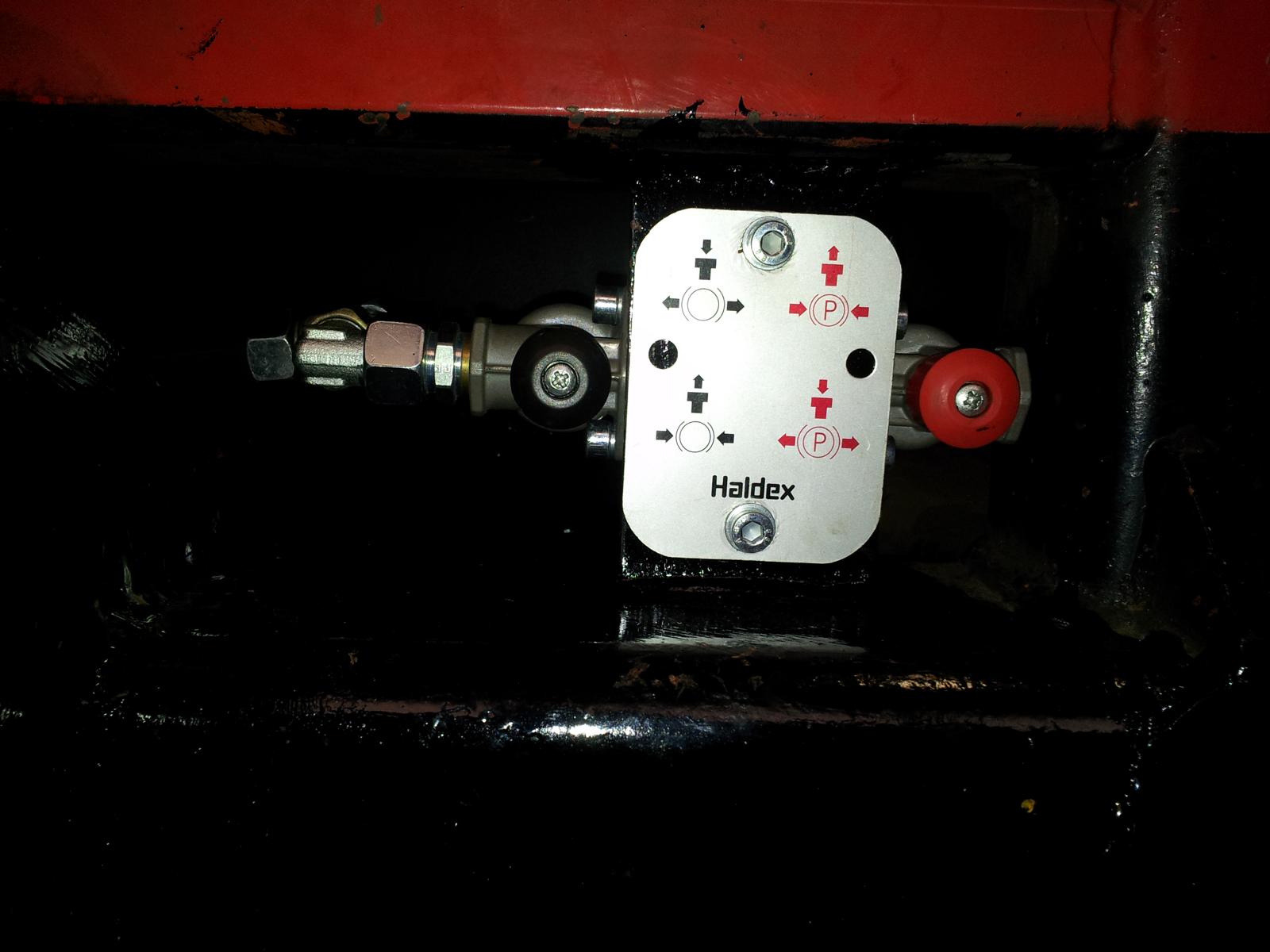

Hier sieht man auch das zugehörige neue Doppellöseventil:

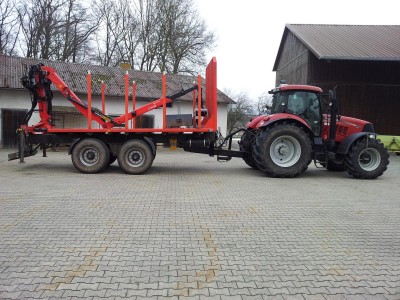

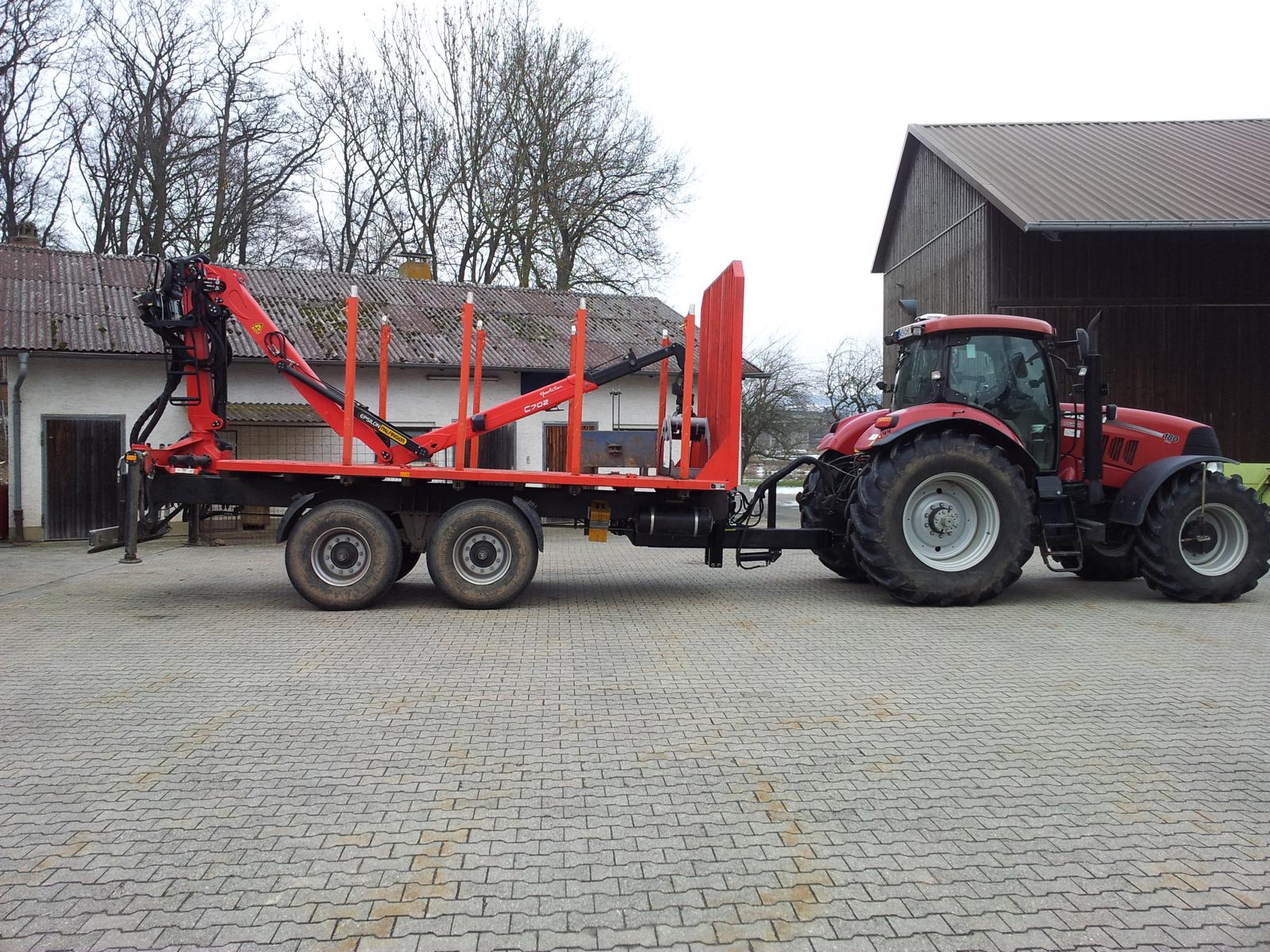

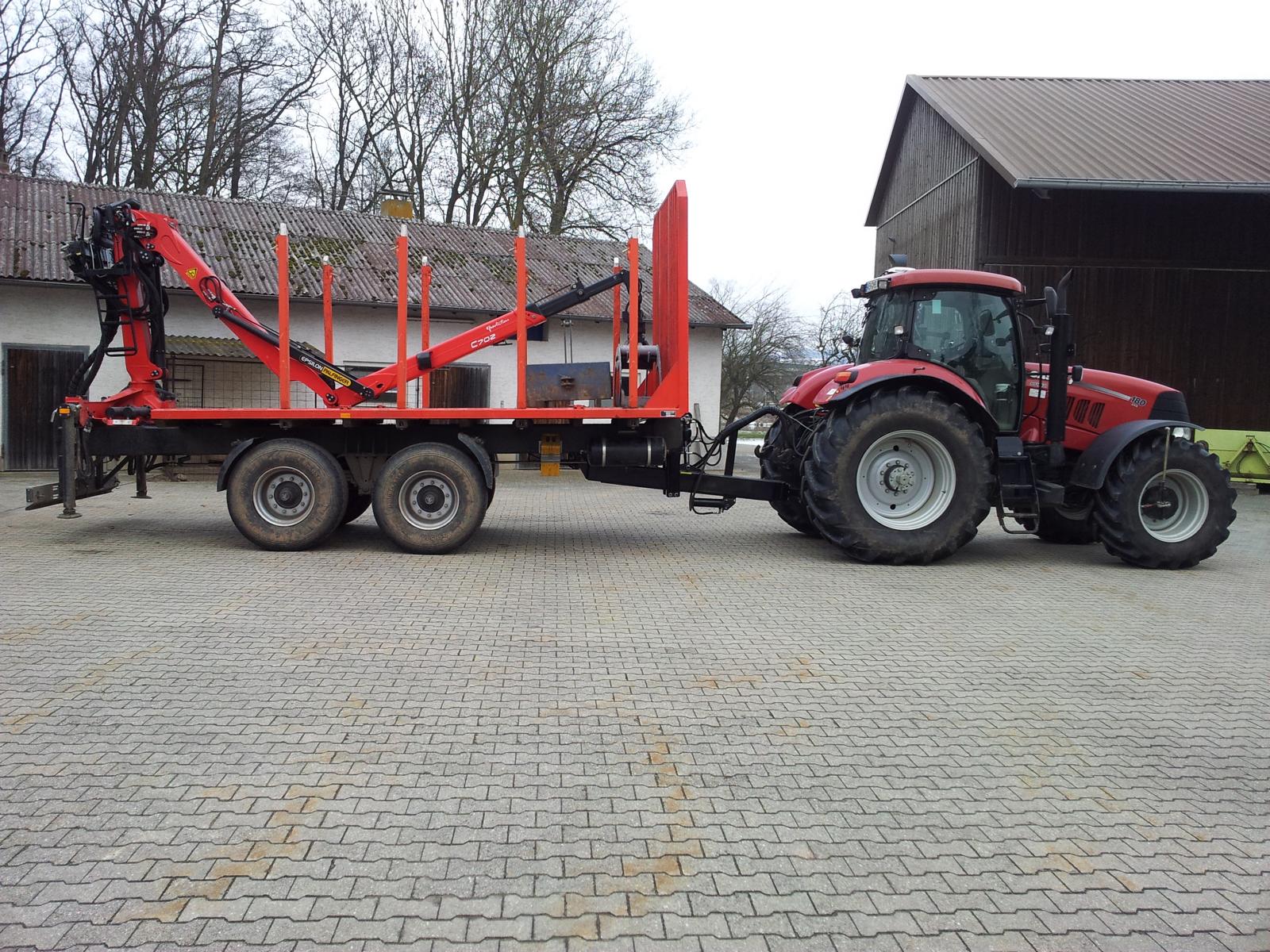

Nun aber die Bilder vom ersten Testbetrieb:

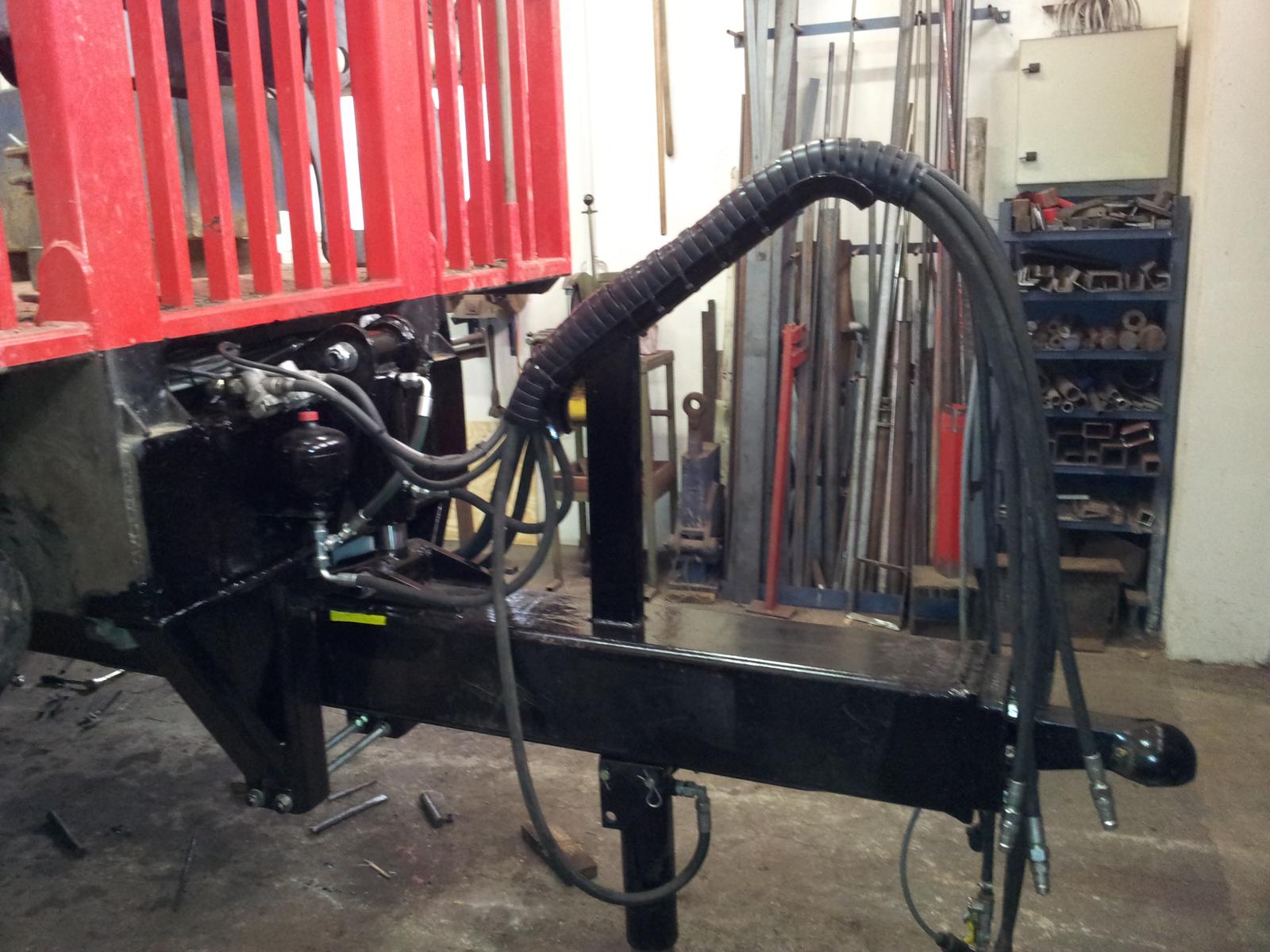

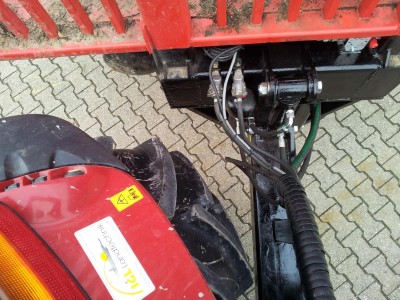

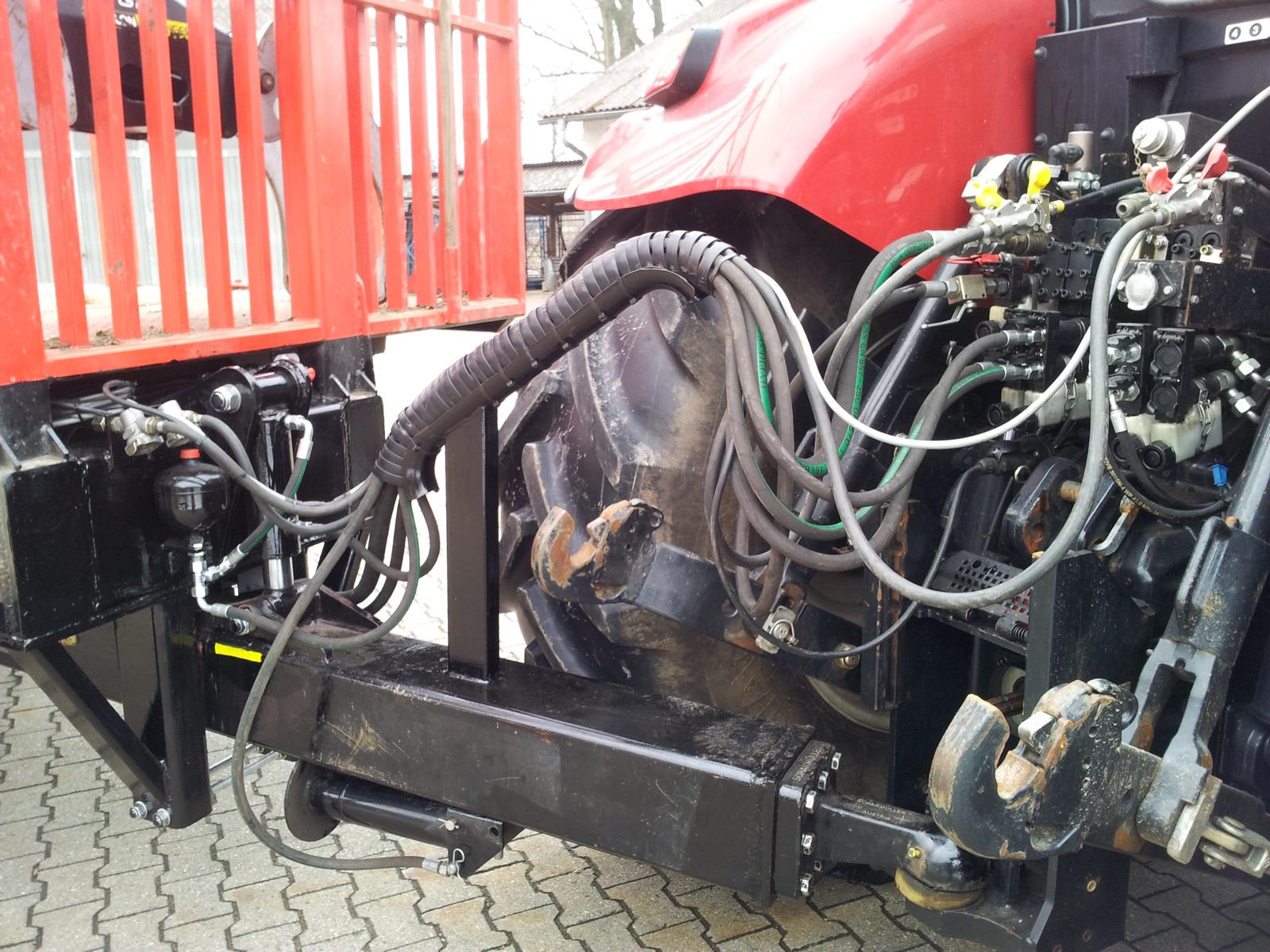

Hier noch ein Bild von der Schlauchführung, auf die ich sehr großen Wert lege, denn im Einsatz hat man kaum Zeit oder Lust sich um die Schläuche zu kümmern, also müssen sie so verlegt sein, daß dort keine "Unfälle" passieren.

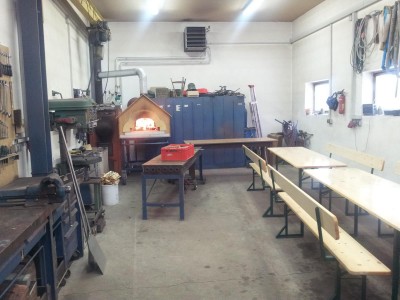

Und hier sieht man den Grund warum der Wagen gestern fertig werden musste. Dieses Bild wurde nur 24 Stunden später gemacht.Für heute abend ist Pizza aus dem Steinbackofen angesagt. Selbstverständlich mit zugehöriger Hopfenkaltschale.



Viele Grüße

holzheizer

Hut ab, super Arbeit !!!

Hallo Holzheizer,

von meiner Seite auch aller größten Respekt zu diesem Eigenbau.

Sieht wirklich Klasse aus !!!

So wie der da steht wäre der auch was für mich


Gruß Hackschitzel

Klasse gemacht und die Schlauchgarderobe gefällt mir, so muss es sein.

Wie hast du die Auswahl deiner Bremskomponenten getroffen? Wie hast du die richtigen Bremsdrücke herausgefunden ?
Gerne auch per PN.

Mfg Frederik

Fiat500DT hat geschrieben:Wie hast du die Auswahl deiner Bremskomponenten getroffen? Wie hast du die richtigen Bremsdrücke herausgefunden ?

Bei so einem Projekt ist eine Bremsberechnung notwendig. Diese wird von Firmen wie Wabco oder Fliegl gemacht. Darin stehen dann alle Daten wie Zylinderdurchmesser und Bremshebellänge. Die Bremsberechnung verlangt übrigens auch der TÜV bei der Zulassung.

Gruß
holzheizer

Hallo Leute,

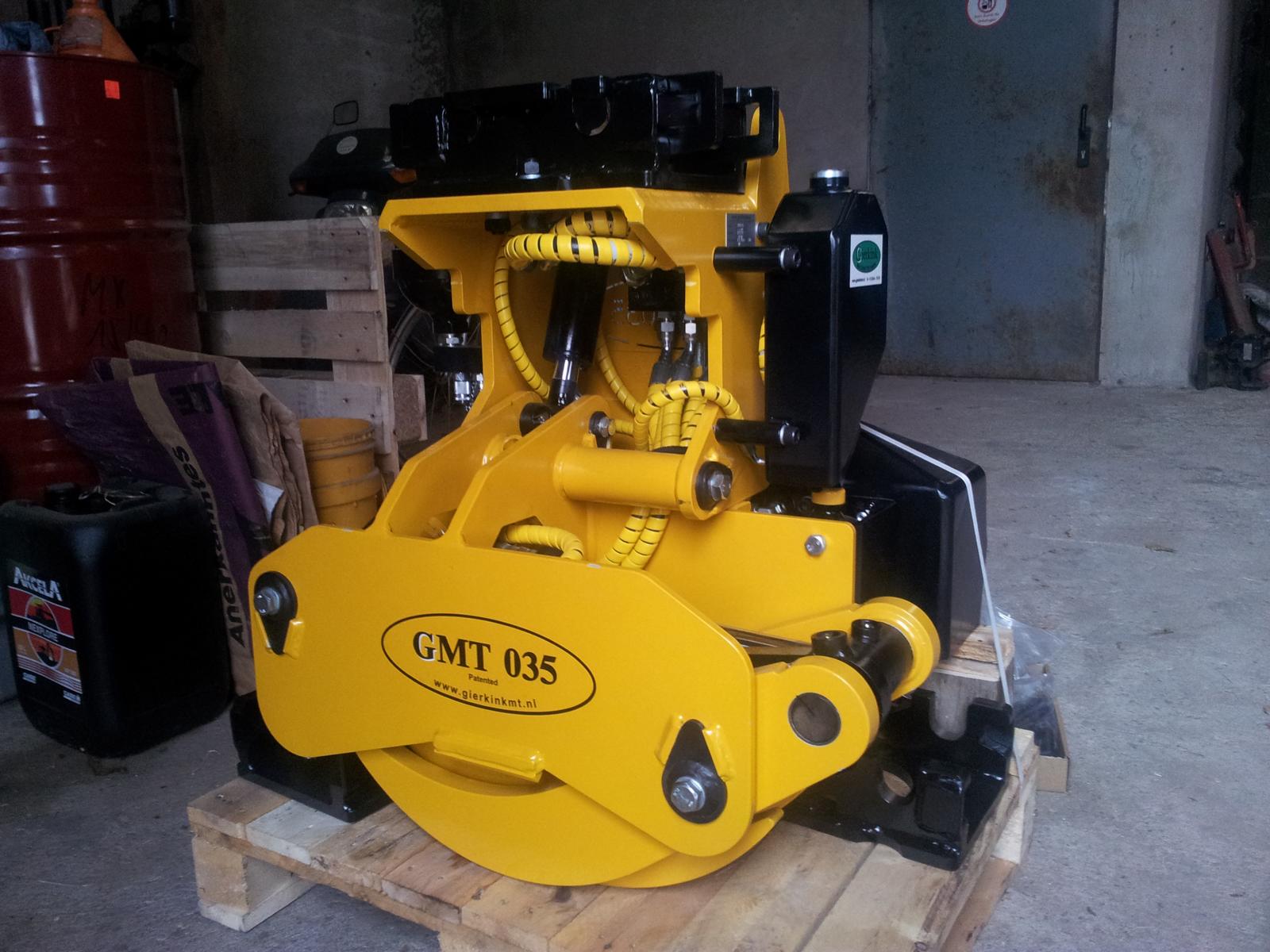

es gibt neues zu berichten. Heute wurde folgendes "Zubehör" geliefert:



Leider wird der Anbau noch etwas dauern, da ich derzeit noch anderweitig beschäftigt bin, aber ich halte euch auf dem laufenden.

Gruß
holzheizer

Top !!!!


Na da bin ich mal auf den ersten Schnitt gespannt !




Marco

Hallo Leute,
hier ist das Video vom "ersten Schnitt".

http://youtu.be/302uhQRGphM

Für den ersten Test bin ich sehr zufrieden. Fällgreifer und Schnellwechsler funktionieren tadellos. Jetzt fehlen nur noch ein paar Accessoirs für den Wagen, doch davon später mehr...

Gruß
holzheizer

Schön !!!

Noch ne Wanne in den Wagen, dann passts!

Viel Spaß weiterhin,
Gruß Marco

Hallo Leute,
hier mal ein Einsatzvideo:

http://youtu.be/4GxDbdx50dg

Viele Grüße
holzheizer

Hallo Leute,

heute kann ich wieder mal Bilder liefern.

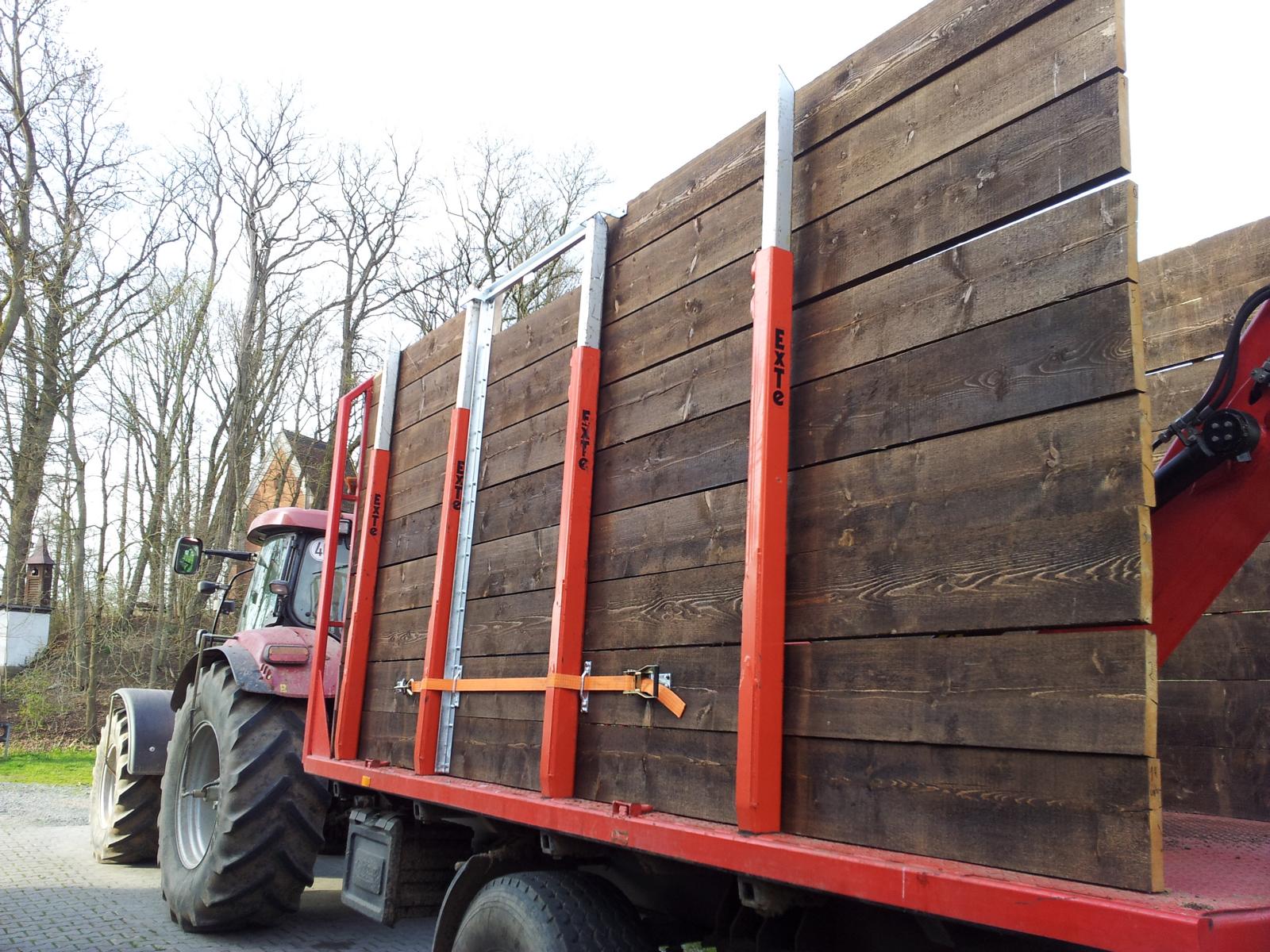

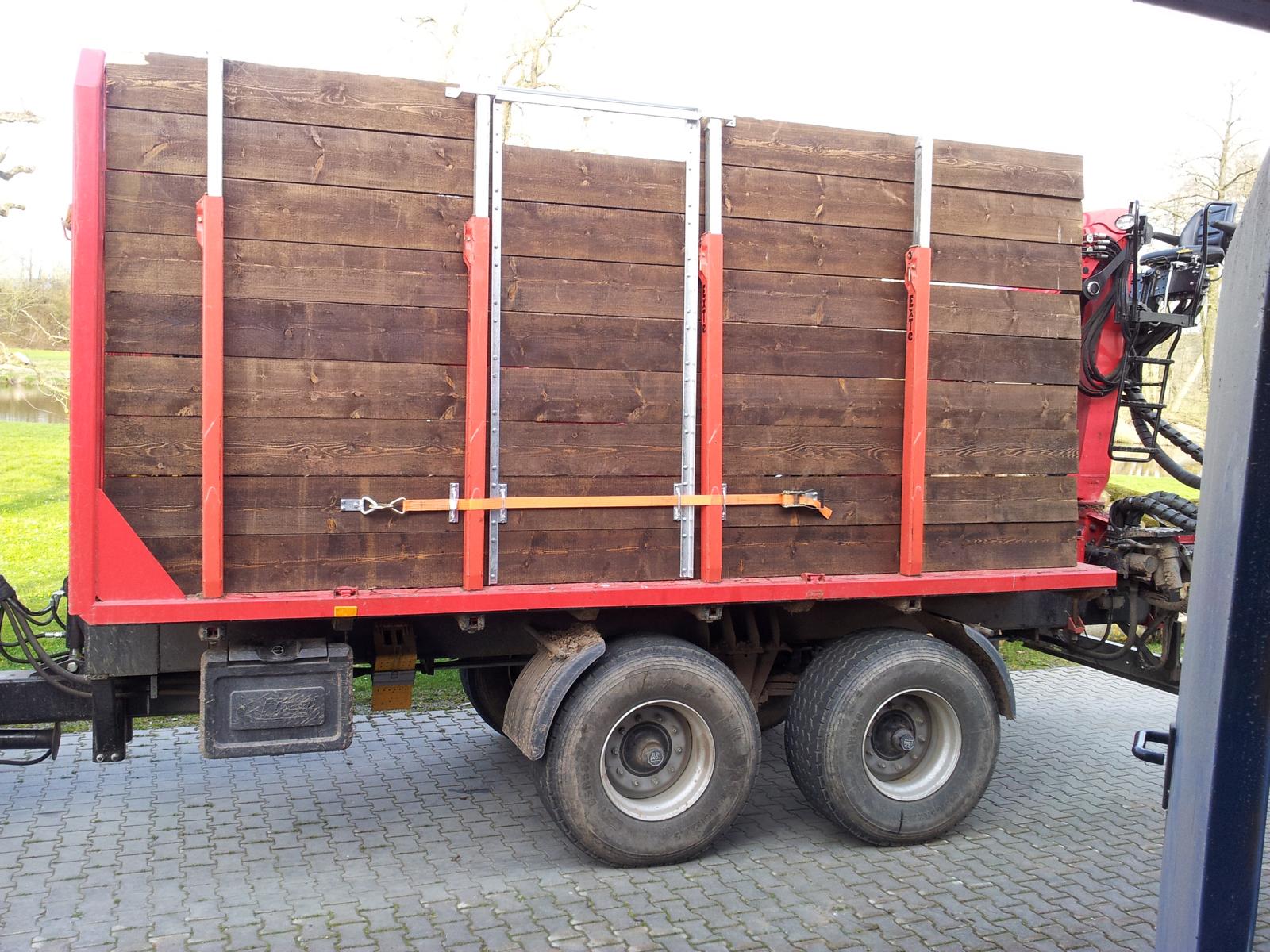

ich habe im Winter einiges an Ästen und Sträuchern gefahren. Auf dem letzten Video sieht man auch schon meine neuen Bordwände. Damals waren die Eisenteile allerdings noch metallisch blank. Nun habe ich sie noch mal zerlegt und verzinken lassen.
