Holzspalter liegend für Dreipunkt Eigenbau

von **Kormoran2** » So Apr 01, 2012 0:02

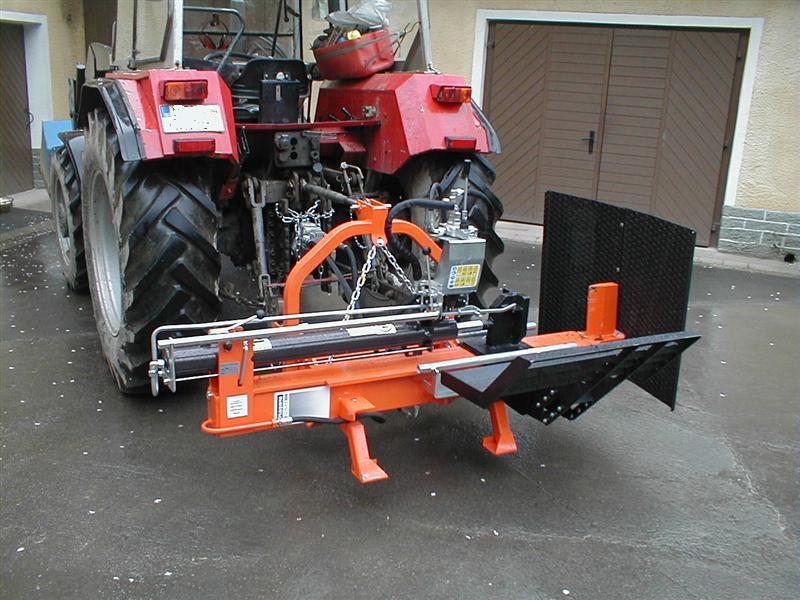

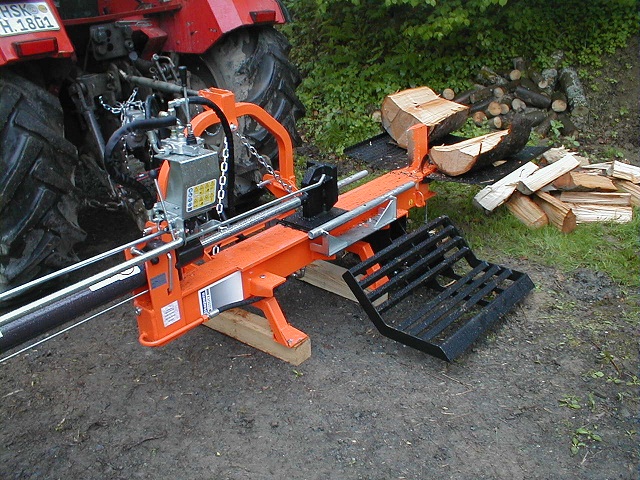

Bigchicken, ich habe hier den Husqvarna Farmer 13t horizontal, der ja mit dem Thor baugleich ist. Interessieren dich Fotos davon? Ich will ja deine Kreativität nicht untergraben, deshalb frage ich. Die Dimensionen weisen jedenfalls erstaunliche Parallelen auf. Die Fotos wurden in 2008 hier schon mal gezeigt.

von **Bigchicken** » So Apr 01, 2012 13:25

Bilder interessieren mich immer

. Ich muss aber dazu sagen das ich das alles so frei geplant habe, ich habe nicht einmal an einem anderen Spalter Maß genommen. Ich weiß das man das ein oder andere hätte besser gestalten können.

Im Prinzip fehlt jetzt nur noch der Stammheber, Tank anschliessen und verschrauben,eine Unterstützerrolle zum einfahren des Zylinders bei Transport. Dann werde ich die Schweißnähte nochmal überprüfen ggf jetzt mit Schutzgas nacharbeiten. Ja und dann werde ich mal testen und danach noch Farbe ins Spiel bringen.

@ Markus. Ich freue mich schon auf den ersten Einsatz mit dem Gerät :prost:

Mir fehlt noch das Schlauchpaket

von **Markus K.** » So Apr 01, 2012 13:45

Das wird schon! :prost:

von **Kormoran2** » So Apr 01, 2012 19:01

Bitte! Detailfotos auf Wunsch.

von **Bigchicken** » Mo Apr 02, 2012 16:24

Wäre es möglich ein Bild zu bekommen wo man sieht wie der Stammheber befestigt ist inklusive Zylinder?

von **Kormoran2** » Mi Apr 04, 2012 12:22

Schick mir mal per PN deine Email-Addy, dann kann ich dir die Fotos in Originalgröße schicken. Habe auch noch weitere interessante Details fotografiert.

von **Bigchicken** » Sa Apr 07, 2012 16:56

So heute war der erste Probelauf zwar ohne Stammheber aber der Spaltzylinder verfährt schonmal

Die Geschwindigkeit passt auch soweit wie ich mir das vorgestellt habe:-) System ist dich. jetzt nur noch die Stammheberfunktion einbauen und fertig ist das Gerät.

Vielen Dank schonmal an alle hier im Forum die mir bei Fragen geholfen haben. Auch ein dickes Danke an Markus.....dein Tool sowie dein Fachwissen hat mir viel Zeit erspart.

von **Markus K.** » Sa Apr 07, 2012 22:00

Aber gerne! :prost:

von **IHC-654-DED** » So Apr 08, 2012 9:46

Ich sage nur:

Bilder Bilder Bilder!!!

Ich bin gerade damit beschäftigt die wichtigen Infos zu den Hydraulik-Komponenten zusammen zu tragen. Was brauche ich wirklich, wo bekomme ich es her, was kostet sowas? Wie groß muß der Tank sein, was für eine Pumpe, welche Leitungen usw ?

Das einzige was ich schon habe ist der Zylinder. Ist von einem 13 to Bagger. 70 Kolbenstange, Aussendurchmesser 110 oder 120 mm, etwas über 1 m lang

Alle anderen Infos muß ich mir hier mühselig zusammen lesen (und dann vergesse ich noch viele dinge wieder weil ich mir nicht alles merken kann :-)

also jetzt wird viel aufgeschrieben)
Deshalb freue ich mich immer über Bilder und Beschreibungen. Werde dann hier einen Thread dazu machen wenn ich soweit bin (bevor ich weitere Komponenten kaufe)

Gruß Jens

von **Bigchicken** » So Apr 15, 2012 12:03

So zurzeit geht es leider nicht richtig voran. Die Installation des Stammhebers macht mir Probleme. Da ich das Untergestell ziemlich Kompakt gehalten haben und die Pumpe Zentral drunter gebaut habe bleibt mir kein vernünftiger Platz für eine geeignete Zylinderbefestigung. Zudem muss ich irgenwie ein Hebelarm bauen damit ich den nötigen Hubwinkel bekomme

So schön diese Kompakte bauweise auch ist.....ärgert sie mich jetzt auch.

Mir schwebt momentan noch der Gedanke das Ding wieder völlig umzubauen??? Evtl Bauart wie Growi/ Posch Splitmaster 20 mit Fahrgestell

Vorteile wären dann ich könnte den Zylinder richtig befestigen müsste ihn nicht zum Transport einfahren. Könnte ihn mit dem kleinen Schlepper fahren. Hätte mehr Platz für einen vernünftigen Stammheber sowie Spalttisch. Könnte gleichzeitg noch eine Spaltkreuzverstellung anbringen.

Was meint ihr? :?:

von **Bigchicken** » Sa Apr 21, 2012 17:17

So hab heute nochmal bisschen was gemacht. Stammheberbefestigung angebracht und Zylinderrolle. Die Anbringung des Stammhebezylinder macht mir immer noch Probleme ich denke ich muss ein Art Hebel mit Umlenkung bauen die dann vom Zylinder angesteuert wird.

Auch wenn ich mit der Lösung noch nicht so zufrieden bin....das Thema Achse ist immer noch im Hinterkopf

von **108 SA** » Sa Apr 21, 2012 18:15

Hallo Bigchicken

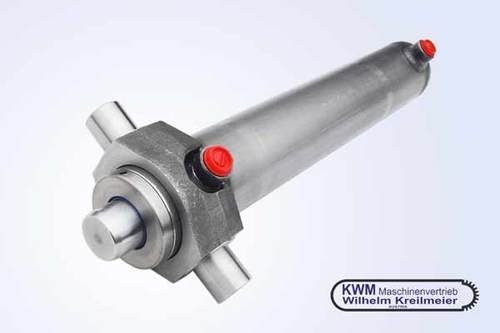

Du brauchst einen Schwenkzylinderund die sache ist ganz einfach

mfg.
Otfried

von **Bigchicken** » Sa Apr 21, 2012 21:15

Der wird sicher noch verstärkt ist nur das Grundgestell

So würden ja auch kleinere Stämme durchfallen. Schwenkzylinder stimmt eigentlich aber stolzer Preis.

von **Djup-i-sverige** » So Apr 22, 2012 7:32

Oder du baust dir ein Weitwinkelgelenk wie bei den Forstkränen....(Oder Baggerlöffelbetätigungen)...
