Hallo!

Ich finde den Eigenbau einer Trommelsäge auch hoch interessant- toll, dass das hier mal diskutiert wird!

Ich habe das selbst schon überlegt, dachte sogar, mit dieser rotierenden Trommel wäre mir etwas komplett neues eingefallen. Aber als ich dann im Internet gesehen habe, dass es das schon gibt (Rotomat etc.) war ich ziemlich enttäuscht und habe es schnell wieder bleiben lassen.

Na ja, etwas zu erfinden ist eben nicht so einfach...

Aber ich möchte noch ein anderes Thema ansprechen: In Youtube gibt es Videos von selbst gebauten Mehrblattsägen mit automatischewr Zuführung. Einfach gesagt ein Förderband (z.B. zweisträngiger Kettenförderer), auf den die Meterscheite quer draufgelegt werden, und kurz bevor sie oben über die Umlenktrommel fallen werden sie unter einer Sägewelle mit zwei Sägeblättern durchgefahren.

Oben fallen dann drei Stücke à 33 cm runter. Das hat aus meiner Sicht Vorteile gegenüber einer Trommelsäge:

Man spart das Förderband. Die Zuführstrecke für die Meterstücke bringt das Holz schon über den Container bzw. Anhänger; nach dem Durchsägen fallen die Stücke dann direkt hinein.
Dadurch, dass zwei Schnitte gleichzeitig erfolgen, kann man auch einen höheren Durchsatz erzielen. Man kann ja fast im Sekundentakt Meterscheite einlegen und muss nicht auf ein leeres Fach in der Trommel warten. Das scheint ja beim Rotomat so zu sein, zumindest sieht es auf Youtube so aus...
Und außerdem hat man keine kurzen Reststücke. Beim Rotomat ist es ja sicherlich so, dass man z.B. bei einem 102 cm- Scheit 33-33-33-3 cm schneidet.
Bei einer Mehrblattsäge sind es 33-33-36 cm. Finde ich persönlich praktischer.
Aber wo liegen die Nachteile bei mehreren Blättern? Gibt es da eine große Klemmgefahr,oder warum hört man so wenig von diesem Konstruktionsprinzip?

Ich freue mich auf eure Antworten- finde diese Frage recht interessant, wenn wir schon über rationelles Kleinsägen von Meterstücken reden.

Hallo Bastian,

na dann hab ich ja gar nicht so schlecht geschätzt mit 250mm. Ich hatte bisher 200mm Schachtbreite geschätzt, aber ich werde es wohl noch etwas nach oben korrigieren. 2 kleinere Schächte sind auch geplant mit ca. 130 x 120mm.

Hallo Daniel,

die Sägen mit mehreren Sägeblättern haben den Nachteil das jeweils nur eine Scheitlänge gesägt werden kann. Also immer nur 33er bei 2 Sägeblättern oder nur 25 bei 3 Sägeblättern. Deswegen wäre mir das zu unflexibel. Das Prizip mit den Bandsägen ist ja in etwa das Gleiche, jedoch habe dort auch schon gesehen, das der mittlere Scheit länger war. Also 30, 40, 30 cm. Auch nicht so günstig.

Nachteil bei der Trommelsäge vermute ich, wird es ein, dass die Scheite möglichst nie Länger als 1m sind. Sonst würde der letzte Scheit nicht mehr in der oberen Trommel gehalten und könnte unkontrollierbar rumschlagen...

Naja wird sich zeigen wie es klappt in der Praxis.

Gruß
Zupi

Man sollte doch mal ne Säge mit mehreren Sägeblättern erfinden, bei denen diese sich auf ner Welle verschieben lassen

JohnDeere3040 hat geschrieben:Man sollte doch mal ne Säge mit mehreren Sägeblättern erfinden, bei denen diese sich auf ner Welle verschieben lassen

Grundsätzlich gibt es ja sowas. Vielblattsägen zum Besäumen und Lattenschneiden. Das Problem beim Brennholzschneiden sehe ich dann bei der Zuführung der Scheite. Die müssen ja denn an anderen Punkten fixiert werden. Also entweder ne austauschbare Trommel als Zuführung oder 2 verstellbare Förderketten oder jemand muss sich was Schlaues einfallen lassen

Nun schaut mal bitte hier: http://www.youtube.com/watch?v=yKlR6HCg1qs

Die habe ich noch nie gesehen und suche schon ewig einfache Alternativen zu Rotomat und Kollegen.

Ob das ein Eigenbau ist?

Hallo Leute,
auf Wunsch von zupi

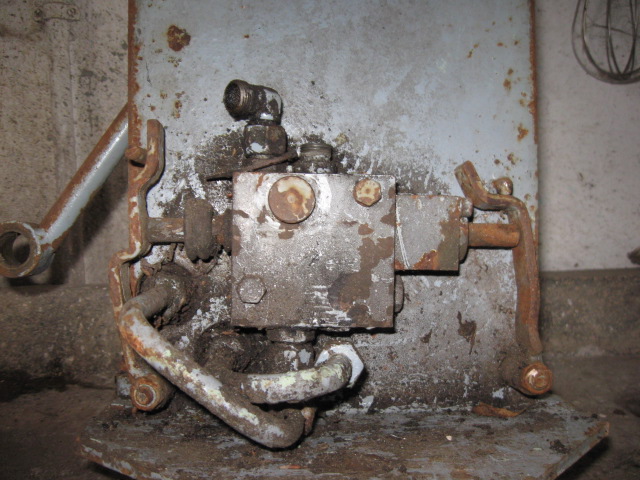

hab ich mal in meiner Schrottecke rumgeräümt und den Schneidschlitten eines Siloblockschneiders, Marke "von der Heide" fotografiert. Im mittleren Bild sieht man das Mengenteilerventil, mit dem man die Drehzahl vom Vorschubmotor über die Rändelschraube einstellen kann. Die beiden Stifte, die aus dem Ventil rausgucken, sind für die Richtungsänderung des Vorschubs, die Drosselung bleibt gleich.
Das Ganze sieht von längerem Aufenthalt auf dem Schrottplatz etwas mitgenommen aus, vielleicht funktioniert es ja trotzdem...

schönen Sonntag
Oskar

Hallo Oskar,

danke für die Bilder.
Wie darf ich das mit dem Richtungsumschalten am Ventil verstehen? Die 3Wegestromteiler haben ja ein Eingang (Systemdruck) haben und 2 Ausgänge (einmal einstellbarer Volumenstrom und einmal Restvolumenstrom. So wie ich dich jetzt verstanden habe müsste das Ventil ja mindestens 3 Ausgänge haben. Einmal einstellbarer Volumenstrom und einmal Restvolumen und einmal Rücklauf, wobei die letzten beiden durch Umschalten getauscht werden können?

Hab dir auch noch ne PN geschrieben.

Gruß Zupi

Viel besser, Zupi, viel besser,

das Ventil hat vier Anschlüsse, die beiden oberen sind Vor- und Rücklauf vom Schlepper (der obere Motor war einfach in Reihe geschaltet), die unteren zwei Anschlüsse, schlecht zu sehen, sind für den zweiten, drehzahl- und richtungsgeregelten Motor. Die zwei Stifte des Ventils fahren zum Ende des Schneidvorganges an einen Anschlag, so das dann der Schneidschlitten die Richtung wechselte.

Gruß Oskar

Hallo Leute,

also die Zeit steht nicht still und ich bin fleißig am Teile ranschaffen.
Letzte Woche hab ich den kompletten Hydraulikblock bei Oskar abgeholt und erstmal zerlegt gereinigt und O-Ringe erneuert.
Hierzu hab ich schon die nächste Frage: Wie kann ich das Schluckvolumen von einem Hydromotor am einfachsten bestimmen? Ich hatte schonmal die Idee einen Zylinder mit Öl zu füllen und dann durch einfahren den Ölmotor anzutreiben und die Umdrehungen zu zählen. Hat vielleicht jemand noch einen besseren Vorschlag?

Desweiteren haben wir uns nun entschieden die Säge doch mit Förderband zu bauen. Hierzu brauche ich noch einen Gurt. Falls jemand da was loswerden möchte, immer her mit den Angeboten

Sägeblatt ist auch organisiert: 730mm Hartmetall bestückt und 4,2mm stark (Schnittfuge 6,2mm).
Stahl für Rahmen, Trommel und Förderband ist auch bestellt.
Zapfwellengetriebe liegt auch hier(brauch nur noch neue Simmerringe und Öl).
Kreissägewelle hab ich auch da, aber die muss noch auf Maß gedreht werden.
Öltank ist ebenfalls schon da und muss noch etwas angepasst werden.

Die Konstruktion der Säge habe ich übrigends nochmal etwas geändert und werde die Tage nochmal Bilder davon einstellen.

Schöne Grüße
Zupi

Hallo Zupi!

Einen Anschluss des Ölmotores mit Schlauch und Trichter versehen und mit Öl anfüllen( und später nachfüllen).
Ünter dem zweiten Anschluss ein Gefäß mit ein Liter Inhalt stellen, dann den Ölmotor durchdrehen und zählen wieviele Undrehungen einen Liter ergeben

hey wwkauz1 und zupi,
wie findet ihr denn blos die ganzen youtube Sachen??Ich finde die Doppelsäge sehr professionell. Hat einer
von euch schon rausgekriegt, wer das Teil gebaut hat und ob Kauf oder gar Nachbau möglich ist.
Wäre hochinteressant.

Gruß Kiesele

wwkauz1 hat geschrieben:Nun schaut mal bitte hier: http://www.youtube.com/watch?v=yKlR6HCg1qs

Die habe ich noch nie gesehen und suche schon ewig einfache Alternativen zu Rotomat und Kollegen.

Ob das ein Eigenbau ist?

sieht sehr professionell aus, für einen Eigenbau.
Dafür könnte ich mich auch begeistern

gruss

holzmacher

Hallo,
wie im Video zu sehen ist würde ich beim Antrieb der Trommel Keilriemen und nicht Kette wählen. Habe beim Antrieb meines Förderbands den Keilriemen auch nicht so gespant um Überlastung zu vermeiden. Beim Motor gibt es auch verschiedene. Ich habe 2 Motoren, der eine läuft 3500U/ min und der andere 300U/ min und das beim selben Volumenstrom.
Gruß Bastler

Hallo Zusammen,

@Herbylix:
Das würde dann bedeuten den Motor sozusagen als Pumpe nutzen, keine schlechte Idee. Das werde ich die Tage mal ausprobieren. Danke für den Tipp!


@wwkauz und kiesele:
hab den Beitrag wohl zuerst übersehen, sorry hierfür. Also die Säge schaut echt gut gemacht aus. Ob es ein Eigenbau ist oder nicht lässt sich schwer sagen. Scheint aber wirklich top zu funktionierendas Teil. Kein Verklemmen der mittleren Scheite und eine hohe Arbeitsgeschwindigkeit!


@bastler 28:
die bisherige Planung sieht vor mit einem Ölmotor die Trommel anzutreiben und zwar mit einem Keilriemen um den Trommelkorpus. So habe ich kein Platzproblem unten an der Trommelwelle und oben auch nicht den Antrieb im Freien hängen und ich habe gleichzeitig eine große Untersetzung, damit sich die Trommel auch schön langsam dreht.
Bei der Drehzahl der Ölmotoren kommt es ja eigentlich ausschließlich auf das Schluckvolumen und den Volumenstrom an.
Hast du das Förderband auch selber gebaut? Dann wären Bilder auch interessant!

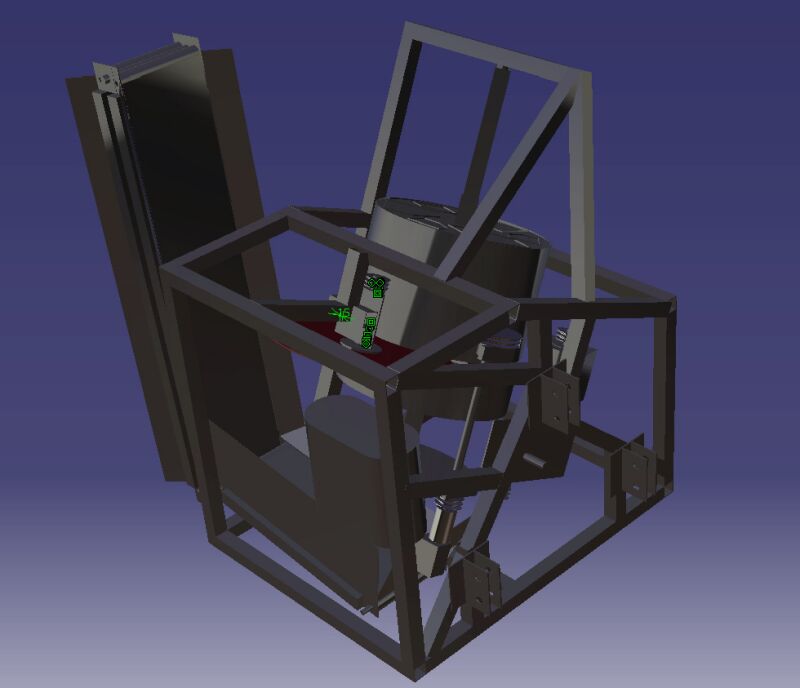

Hier nochmal zwei Bilder von der neuen Konstruktion:









Schönen Gruß an alle Bastler
Zupi

Hallo,

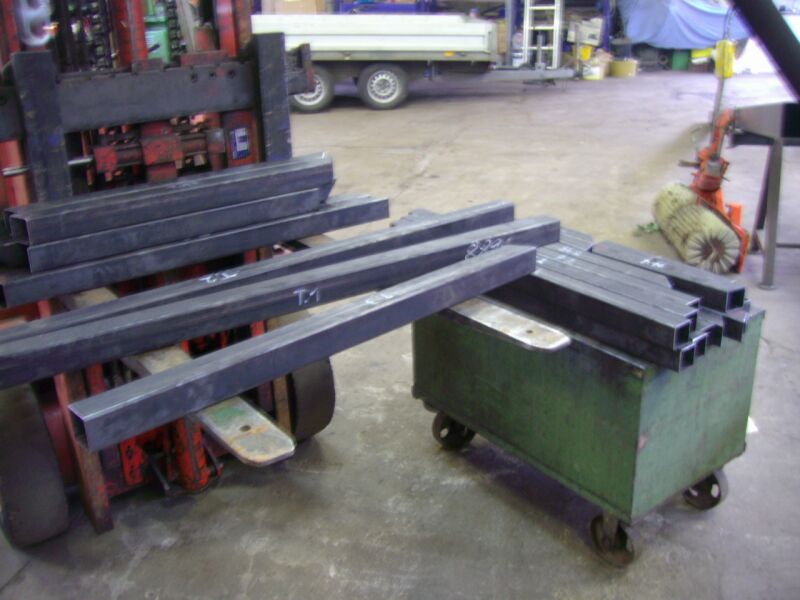

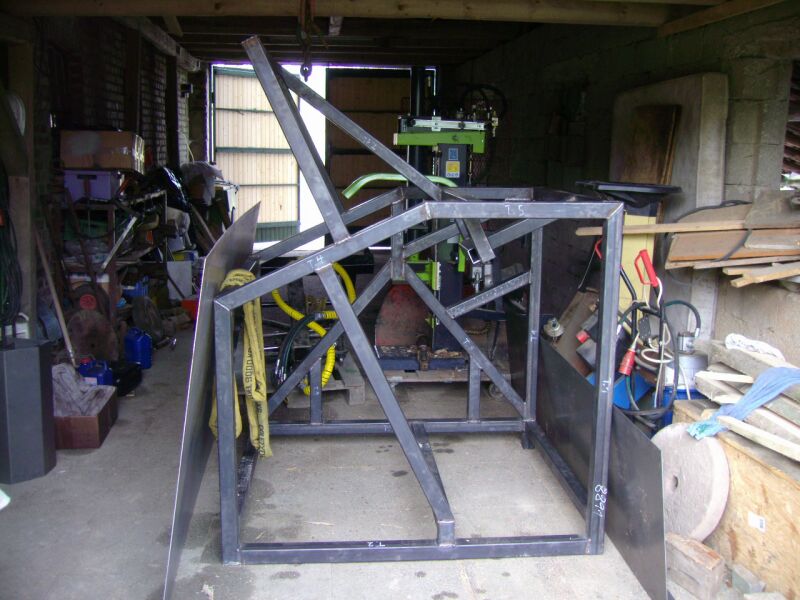

es ging diese Woche wieder ein Stück voran. Material für den Rahmen und die Trommel ist gekommen und der Rahmen ist bis auf einige Halter fertig. Die Schächte für die Trommel sind fertig gekantet und geschweisst und das Außenblech für die Trommel ist gewalzt.
Sägeblatt ist auch gekommen, allerdings ziemlich ramponiert, es fehlen 11 von 60 Zähnen, die Restlichen sind top und firsch geschärft! Der Verkäufer hatte mir vorher gesagt es würden 2 Zähne fehlen und der Rest sei in Ordnung. Ich warte nun auf Stellungnahme von ihm, mal sehen.
Was meint ihr zu so einem Sägeblatt? Kann man es noch problemlos verwenden? Es hat übrigens abwechselnd Trapezzahn und Flachzahn. 730mm Durchmesser, Blattmaterial 4,2mm Stark und Zähne 6,2mm also schön stabil.

Das Schluckvolumen der Ölmotoren habe ich auch probiert mit dem Verfahren von Herbylix.
Einer hat ca. 880ccm und der kleine ca 400ccm. Ob das so hinkommt?!?!


Hier noch ein paar Bilder:















Schöne Grüße
Zupi
