@kugelblitz

Denk aber dran, dein Schlepperchen ist i.d.R. schneller am Baum als der Baum bei dir?

Ich spreche da aus Erfahrung...

Bei einem schweren Brocken hebt es dir auch den Schlepper beim Windenbetrieb hinten hoch.


Ohne "Bergstütze" wird das nichts.

Ich habe mir jetzt eine alte Ramsey Hydraulikwinde an das Frontpolterschild gebaut. Funktioniert prima.

@kugelblitz
vor dem Problem des schwergängigen Hydraulikmotors stand ich auch schon. Ich habe das ganze dann mit einem 4/3 Ventil und einer Funkfernbedienung gelöst. Jetzt spult das Seil bei Knopfdruck ab bzw. auf. Zwar kann man das Seil nur so schnell abspulen, wie es aufspult, aber dafür hat man keinen Kraftaufwand beim Seilabziehen.

@Kugelblitz wenns nur um zwischendurch mal ein Baum geht wär doch ein Spill auch ne Lösung ,kann man mit Nylonseil arbeiten u.eine Spillscheibe an den Hydraulikmotor anpaßen ist
für dich sicher kein Problem,wenn ich jetzt nicht verständlich genug war schau dier mal die Portable winch an ,mit Google findst duden link .das Ding läuft gut u. zieht 1280 kg mit Hydraulik holst du wahrscheinlich auch mehr raus.Wenn du den Motor an deinen Kranarm machst ferlierst du auch weniger Nutzlast als mit einer anderen Kranwinde .mfg Andi!

die soll vorn am Schlepper

Hab da noch ein bischen experimentiert
Hab jetz einen 200ccm Motor genommen und es mit einer 100mm Riemscheibe als Trommel getestet....geht wirklich leicht, da wird die Kuplung
denke ich überflüssig, ein Wiederstand ist schon da...aber sehr gering. Kann man mit einer Hand ziehen.
Je größer die Trommel umso leichter lässt es sich ziehen, der Nachteil ist: um so größer die wird, desto weniger Kraft hat die.
Versuch macht Kluchhhhh
Wird dann wohl die Variante Motor in Welle.
Prinzip wie die von Abu Moritz.

Wenns zeitlich passt, setze ich mich morgen mal ran und bastel die.

Kugelblitz hat geschrieben:Hab da noch ein bischen experimentiert
Hab jetz einen 200ccm Motor genommen und es mit einer 100mm Riemscheibe als Trommel getestet....geht wirklich leicht, da wird die Kuplung
denke ich überflüssig, ein Wiederstand ist schon da...aber sehr gering. Kann man mit einer Hand ziehen.
.....Prinzip wie die von Abu Moritz....

siehste, geht doch, warum einfach wenns auch kompliziert geht
und zur Not spulst per Funk hydraulisch ab
wirst zum einziehen eh eine Drossel verbauen müssen, sonst fliegen die Stämmchen an
und ausstossen dann ohne Drossel dann kannst rennen

Hallo Kugelblitz,

Mein Vorschlag: per Hydraulik Ausspulen, aber mit einem Druckbegrenzer den Druck so weit drosseln, dass die Trommel gerade nicht abspult. Dann müsste man mit ganz wenig Kraft das Seil ausziehen können...... natürlich hab ich das noch nicht getestet, aber ich will mir auch so eine Winde für den RüWa bauen.

Grüße,
Gottfried

wird denke ich nicht funzen, da spielt die Temperatur vom Öl schätze ich auch ne Rolle
Wenn es warm ist gehts leichter und wenn es kalt ist, schwerer.
Keine Ahnung wie das DBV da anspricht.

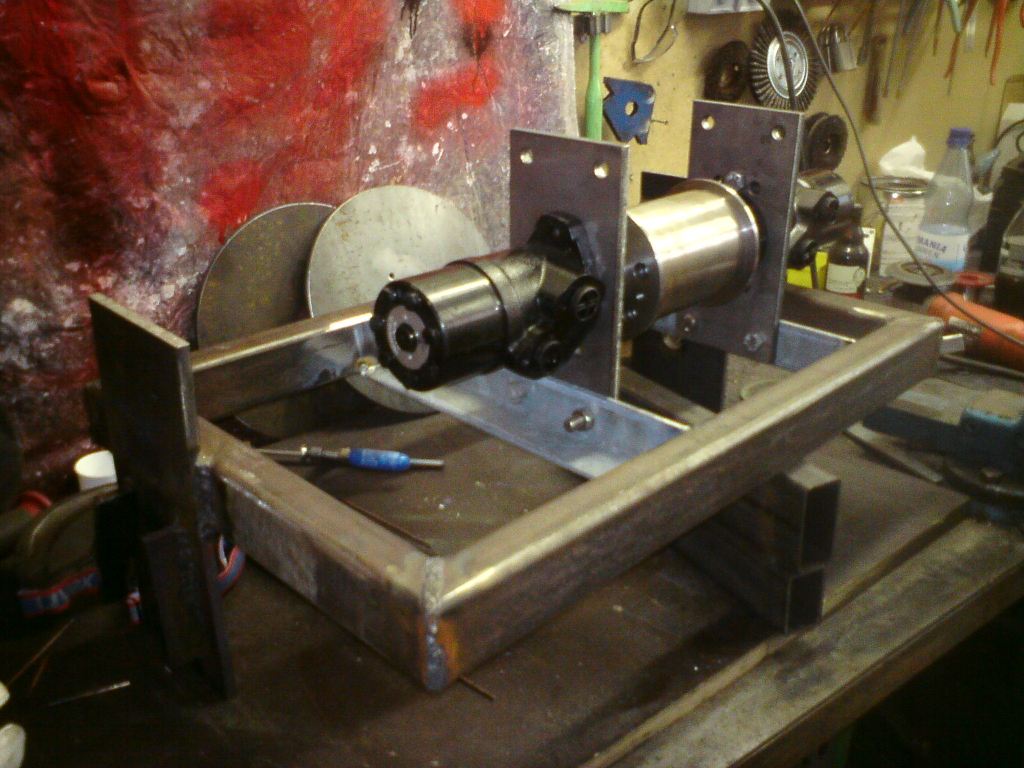

So mal zur Winde.
Wenn ich keinen "Denkfehler" habe müsste die auf der mittleren Lage etwa 1,2 Tonnen bewegen.
Seilgeschwindigkeit liegt bei ca. 30 Meter die Minute bei 16 L

Hallo.

Sieht ja gut aus.... Nicht schlecht....

Machst du beim Drehen Brotzeit, oder warum steht der Erbseneintopf mit Löffel auf der Drehbank???

Wie machst du die Nut für die Passfeder in die Welle??? Stoßmaschine oder Wurfpassung mit´m Dremel???

Grüße

da ist Bohrmilch drin
Die Nut war aus einer anderen Welle, habe die für die Winde aufgebohrt und das Stück mit der Nut eingeschweißt....ging am schnellsten.

Ps. falls Fragen zur Seilbefässtigung kommen: in der Trommel ist an einer Seite ein Loch und in der seitlichen Platte ein kleines Fenster, da wird das Seil durchgezogen und verknotet.
Seil ist nur ein 6mm.

Hallo Christian,
ich war auch damit beschäftigt mir eine kleine Winde zu bauen.
Sie läuft auch gut. (4m Eiche mit 30-40 cm Durchmesser schafft die Winde)

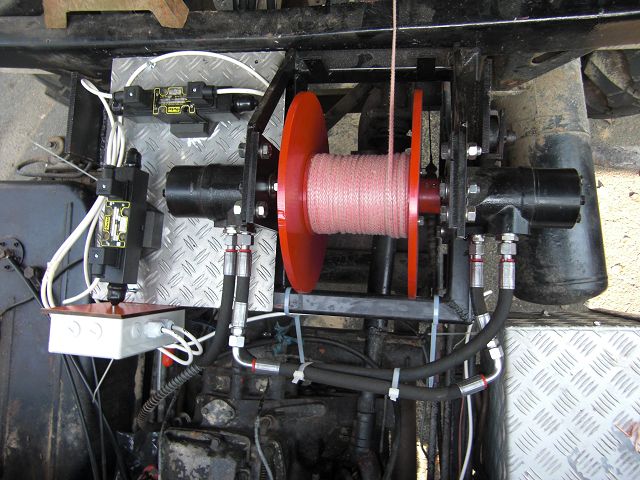

Angesteuert wird die Winde über ein 4/3 Wege-Ventil. Das Seil kann ich auch nur über die Hydraulik abspule.

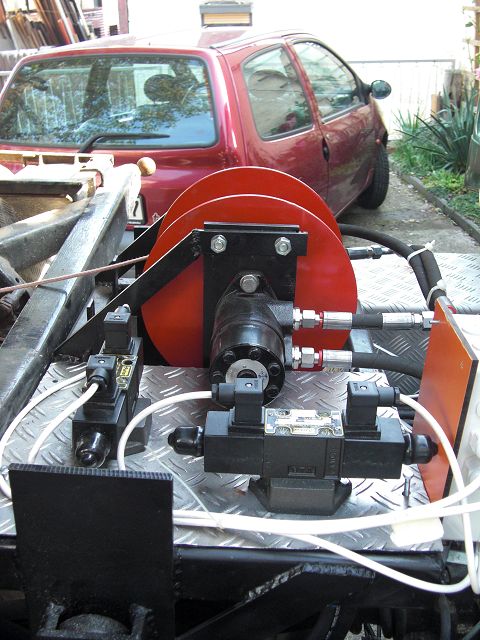

Verbaut sind 2 Motoren die in Reihe betrieben werden.

Gruß Marcel

fendt220 hat geschrieben:Verbaut sind 2 Motoren die in Reihe betrieben werden.

Gruß Marcel

warum in Reihe? da bleibt dem 2. Motor doch nur der Restdruck vom 1. übrig, bzw der 2. Motor pumpt halt das Öl durch in den Tank, angetrieben vom 1. Motor ...

also Paralell würde ich ja eher verstehen

auch ne Möglichkeit mit 2 Motoren.
Die schaffste aber bestimmt nicht per Hand abzuspulen???? Vom Maß her war ein 100mm Kerndurchmesser der Trommel, zum
"noch" per Hand ziehen das beste Maß.
Ich mach nichts mit Wegeventilen, ich hab noch eine Druckleitung am Schlepper frei und bastel nur nochmal ne Dose für den
Rücklauf dran.
Mein Ventil wird ein Absperhahn, der Druck und Rücklauf unmittelbar hinterm Motor verbindet.
Zum Abspulen öffne ich den Hahn einfach.

Hallo,
Bei der Winde ist es nicht möglich das Seil mit der Hand abzutrommeln.

Beim Bau der Winde hab ich mit einer Firma gesprochen die Hydraulische Antriebe herstellt, die sagten das es möglich ist die Motoren in reihe zu betreiben. Da der Druck hinterm 1. Motor nicht auf null geht treibt auch der 2. Motor die Welle noch an.
So die Aussage der Firma.
Parallel betreiben wollte ich die Motoren nicht, da sich dort ja der Ölstrom aufteilt und die Geschwindigkeit langsamer wird.



Gruß Marcel

fendt220 hat geschrieben:Beim Bau der Winde hab ich mit einer Firma gesprochen die Hydraulische Antriebe herstellt, die sagten das es möglich ist die Motoren in reihe zu betreiben. Da der Druck hinterm 1. Motor nicht auf null geht treibt auch der 2. Motor die Welle noch an.
So die Aussage der Firma.

interessante Idee,
aber der 2. Motor wird ja durch die direkte Koppelung vom 1. Motor eh gleichschnell angetrieben,
und der Restdruck wird kaum ausreichen dem 2. Motor dann noch Kraft abzuzapfen,
also läuft er als Pumpe im Rücklauf mehr oder weniger leer mit,
wahrscheinlich bremst er sogar mehr als er bringt,

aber wenn eine Firma das sagt die sich damit auskennt, dann muss ich ja falsch liegen ....

koppel doch mal den 2. Motor ganz ab und probiere ob du einen Unterschied merkst, wäre echt mal interresant
