@Jürgen

die Tools bzw. die ganze Seite ist jetzt mal auf unbestimmte Zeit deaktiviert. Irgendwie hat die einen Fehler (der Quelltext der Seite) mit drin und das wird erst behoben. Wobei ich noch nicht genau weiß, wo ich suchen muß.

Ich habe hierzu mal eine Frage.

Wie erhalte ich einen "Freilauf" zum Abspulen des Seiles duch die Hydraulik?
Das ist mir Konstruktiv nicht ganz klar. Wie wird der Ölmotor und die Hydraulikleitungen montiert?
Mir steht ein einfachwirkendes Hydraulikventil und ein freier Rücklauf am Schlepper hierfür zur Verfügung.

Könnte mir jemand mal eine art "Montage-/Anschlussplan" skizzieren und einstellen?

Danke für die Hilfe - eine kleine hydraulische Winde würde ich mir dann auch bauen wollen.

Gruß

Frank

Ich hab in der Druckleitung ein T-Stück kurz vorm Motor eingebaut.
An dem T-Stück geht ein Rücklaufschlauch der per Umstellhahn geöffnet wird in den Tank.
Der zweite Anschluss am Motor ist auch ein freier Rücklauf.
Ich habe die zwei Rückläufe direkt in den Tank gelegt....ohne über den Steuerschieber zu gehen!
Ist weniger Wiederstand beim ziehen.
Den Hahn einfach öffnen und das Seil per Handzug abspulen....mehr nicht
Geht aber max. mit nem 200ccm Motor, alles was größer ist geht nicht mehr...wird zu schwer!

Schau mal hin, da sieht man die Anschlüsse. http://www.youtube.com/watch?v=U8MTwZV9t84

ich hatte hydraulisch abgewickelt,
aber Motor "kurzschließen" und dann von Hand ausziehen geht auch...

Falls Fragen wegen den 2 Rückläufen sind:
Unmittelbar am Motor und den Beipass in der vorhandenden Leitung einschleifen, geht nicht. Da schafft man das abspulen nicht, da das ganze Öl aus dem vorhandenden Rücklauf durchs ziehen in der Druckleitung gepumpt wird.
Motor dreht dann andersrum und fängt an zu pumpen.
Deswegen 2 Rückläufe

Ich vermute mal, dass der RüWa eine eigene Ölversorgung hat (Schlepperunabhängig).
Dann ist ein zweiter druckloser Rücklauf in den Tank ja klein Problem.

Aber braucht man dann am Schlepper auch ZWEI drucklose Rückläufe in den Tank?
Ich hätte nur eine zur Verfügung stehend. Kann man das nicht in einen Rücklauf ebenfalls mit
T-Stück zusammenführen?

Hmmm..... Ich bin nicht so der Hydraulikfachmann, daher meine Detailfragen.
Auf dem Video kann man das Anschluss-Schema sehr gut erkennen - DANKE!

Gruß

Frank

da das ganze Öl aus dem vorhandenden Rücklauf durchs ziehen in der Druckleitung gepumpt wird.
Motor dreht dann andersrum und fängt an zu pumpen.

Dieser Weg wäre ja dann gespert, da der Steuerschieber in Neutralstellung steht.

Ölversorgung ist bei mir über den Schlepper.

Kugelblitz hat geschrieben:

da das ganze Öl aus dem vorhandenden Rücklauf durchs ziehen in der Druckleitung gepumpt wird.
Motor dreht dann andersrum und fängt an zu pumpen.

Dieser Weg wäre ja dann gespert, da der Steuerschieber in Neutralstellung steht.

Ölversorgung ist bei mir über den Schlepper.

Hallo Oberbastler
Eine frage kann ich eine Zapfwellenpumpe auch andersrum benutzen,Pumpe treibt Stummel an
Gruß Herby

Nein, funktioniert nicht, wenn es eine Pumpe ist.

Markus K. hat geschrieben:Nein, funktioniert nicht, wenn es eine Pumpe ist.

Danke Markus,hab grad mit wiso gesprochen er sagt auch Nein.
Will irgend wie ne Frondzapfwelle an mein Fiad 680 bauen.
Gruß Herby

Beim Hytec gibt´s entsprechende Motoren mit 1 3/8 Zoll Zapfwellenprofil. Wäre die einfachste Lösung!

Beim Hytec gibt´s entsprechende Motoren mit 1 3/8 Zoll Zapfwellenprofil. Wäre die einfachste Lösung!

http://www.hytec-hydraulik.de/hydraulik/motorenshop.htm

Weil ich den link grade zur Hand habe..

Djup-i-sverige hat geschrieben:

Beim Hytec gibt´s entsprechende Motoren mit 1 3/8 Zoll Zapfwellenprofil. Wäre die einfachste Lösung!

http://www.hytec-hydraulik.de/hydraulik/motorenshop.htm

Weil ich den link grade zur Hand habe..

DANKE

Hallo zusammen...
Ich muss den Thread nochmal rauskramen

Da der Arm meines AL320 doch recht kurz ist hab ich mir überlegt, dass ich mir so eine ähnliche Hydraulikwinde wie Kugelblitz bauen werde.

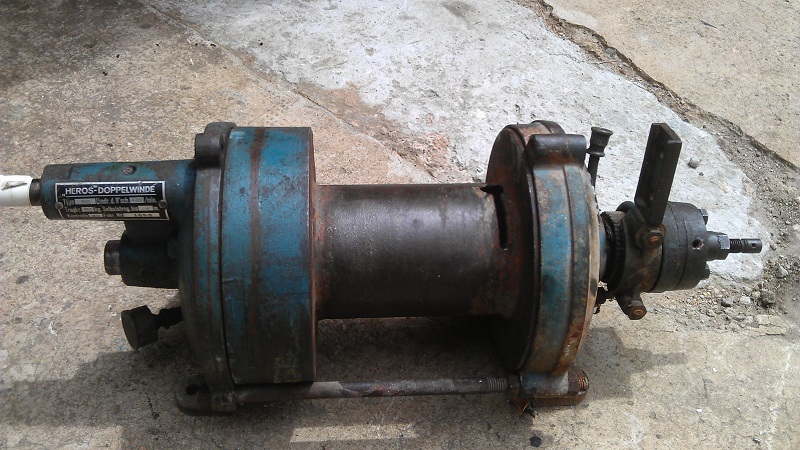

Als "Grundlage" dient dazu eine alte Heuwinde (jaaaaa ich weiß, diese hat viiiiele Nachteile )
Nun mal meine Frage. Wieß jemand, wie das abgebildete Modell funktionieren soll?
Drehen (Aufwickeln) kann ich von Hand, aber das Abspulen funktioniert irgendwie nicht....
Als Antrieb hab ich an nen kleinen Hydraulikmotor mit Kette gedacht - oder gibt's bessere Möglichkeiten???

Gruß aus'm Saarland
Ben

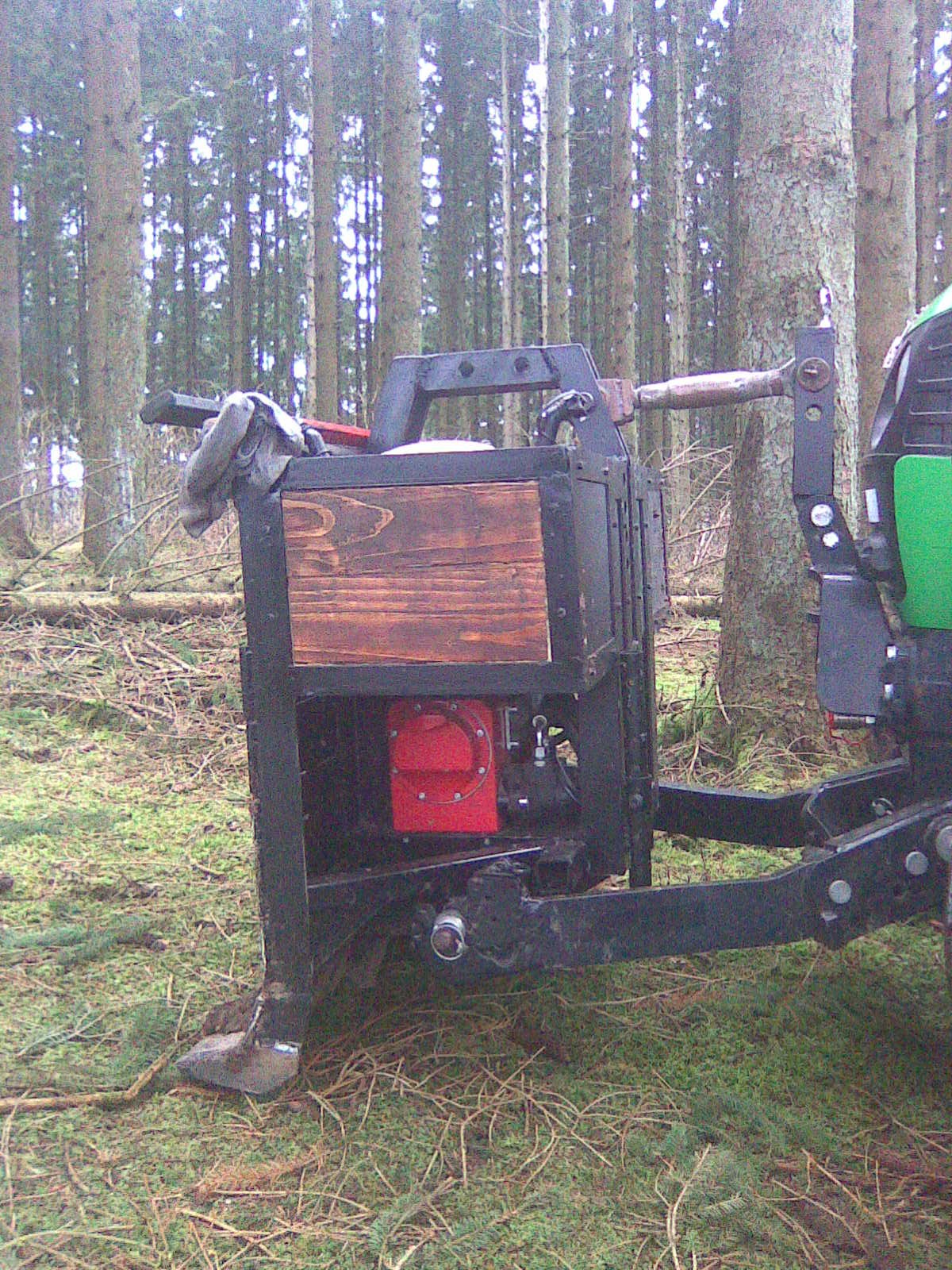

ich habe das Problem folgendermaßen gelöst - 3 t Hydraulikwinde (Funkgesteuert ) im Frontpolterschild integriert. über der Hydraulikwinde ist eine Motorsägenkiste in der 2 Motorsägen und Benzinkanister Platz haben
