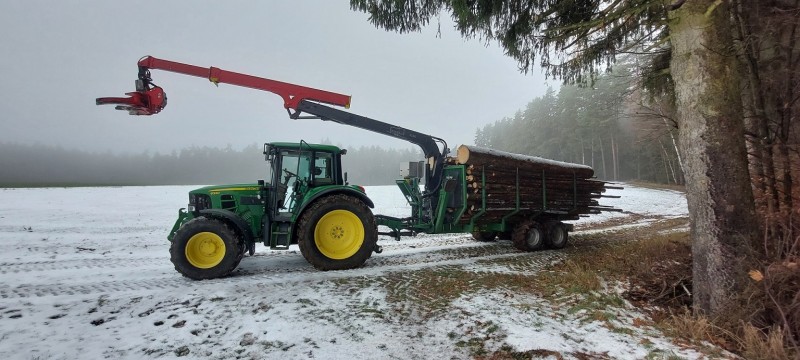

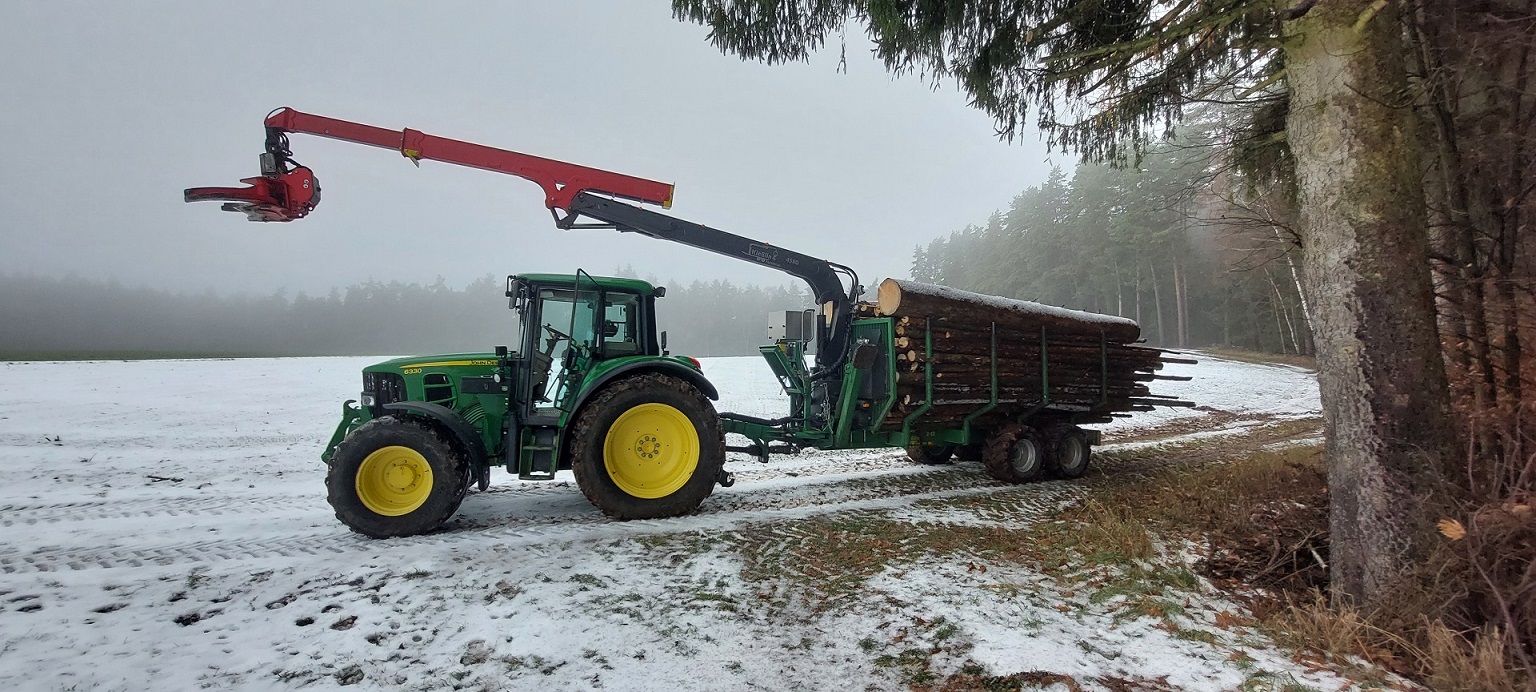

Dampfsti hat geschrieben:So siehts im Ausschub aus.

1 Vorstellung 54.jpg

1 Vorstellung 53.jpg

Fancy 3D Zeichnungen mach ich nur wenn ich ein Modell fürn 3D Drucker zeichne.

Alle Fertigungszeichnungen mach ich im 2D Programm das eigentlich nur ne "elektrische Zeichenplatte" ist.

Servus Michael,

Hier siehst du ne Skizze wie die Schlauchverlegung funktioniert.
Die Schläuche werden am Umlenkpunkt über eine Federbelastete Rolle geführt, so dass sie immer ein klein wenig Spannung haben.


Würde das aber, wenn ichs nochmal von Grund auf bauen würde, mit einem Seilzug machen...
Wobei das mit den langen Federn auch gut funktioniert

War aber nicht einfach Schläuche zu finden die den kleinen Biegeradius auch mitmachen.
Und mit innenliegenden Ausschubzylinder ist das alles extrem eng trotz der großen Dimensionierung der Rohre..

Wenn du die Bilder nicht siehst, schau mal auf Seite 1.
Da steht der zitierte Beitrag.

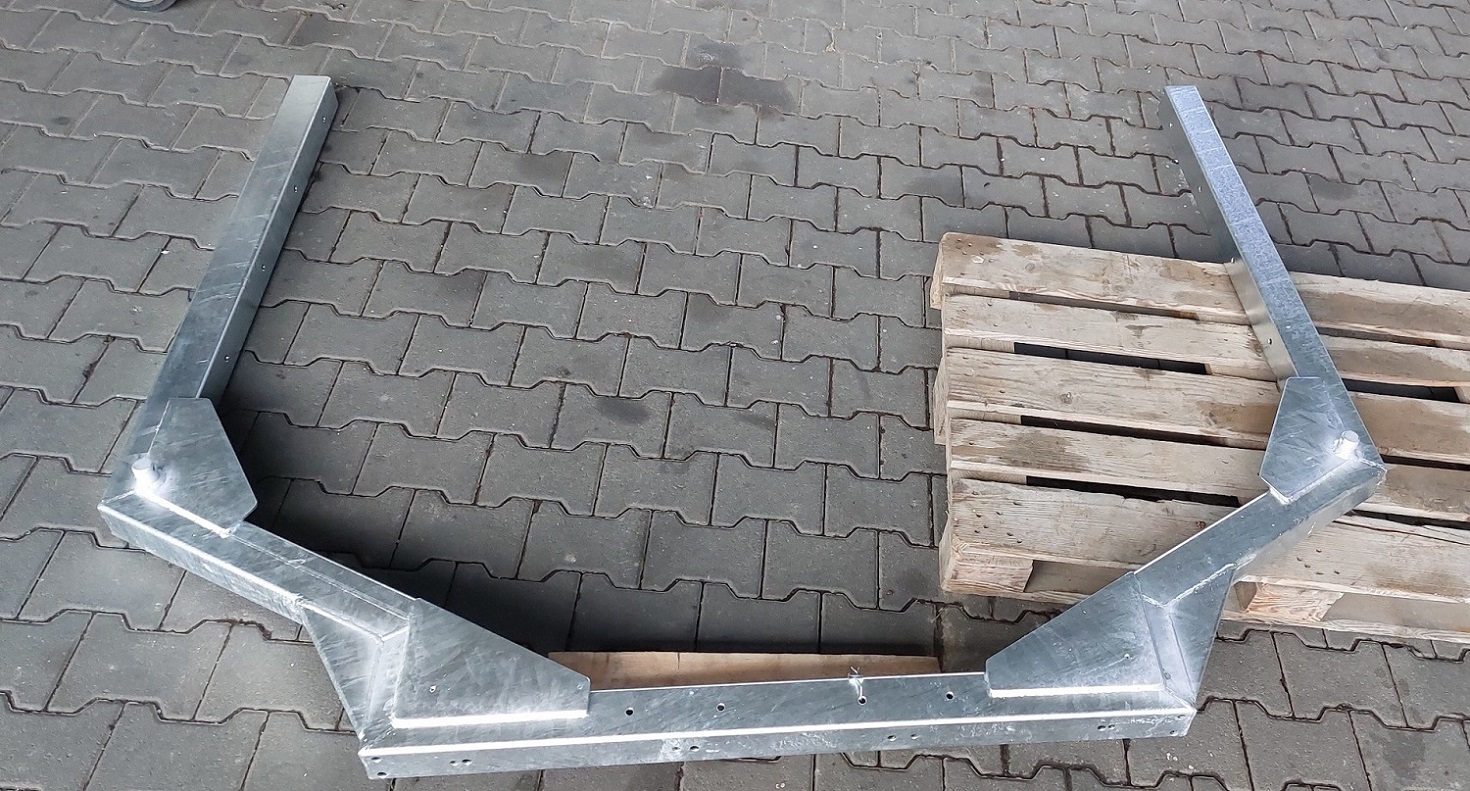

Endlich mal dazu gekommen die restlichen Rahmenteile von meiner Astwanne mit zum Verzinken zu schicken.

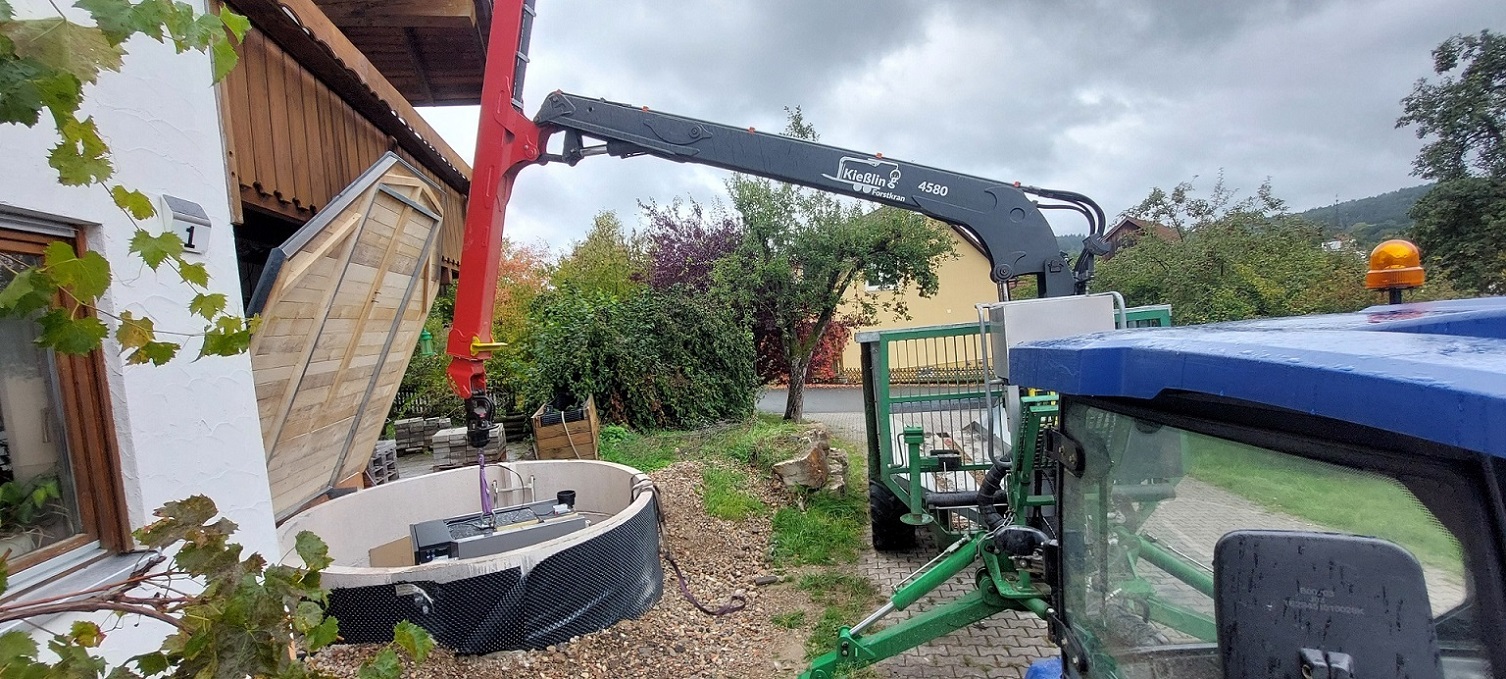

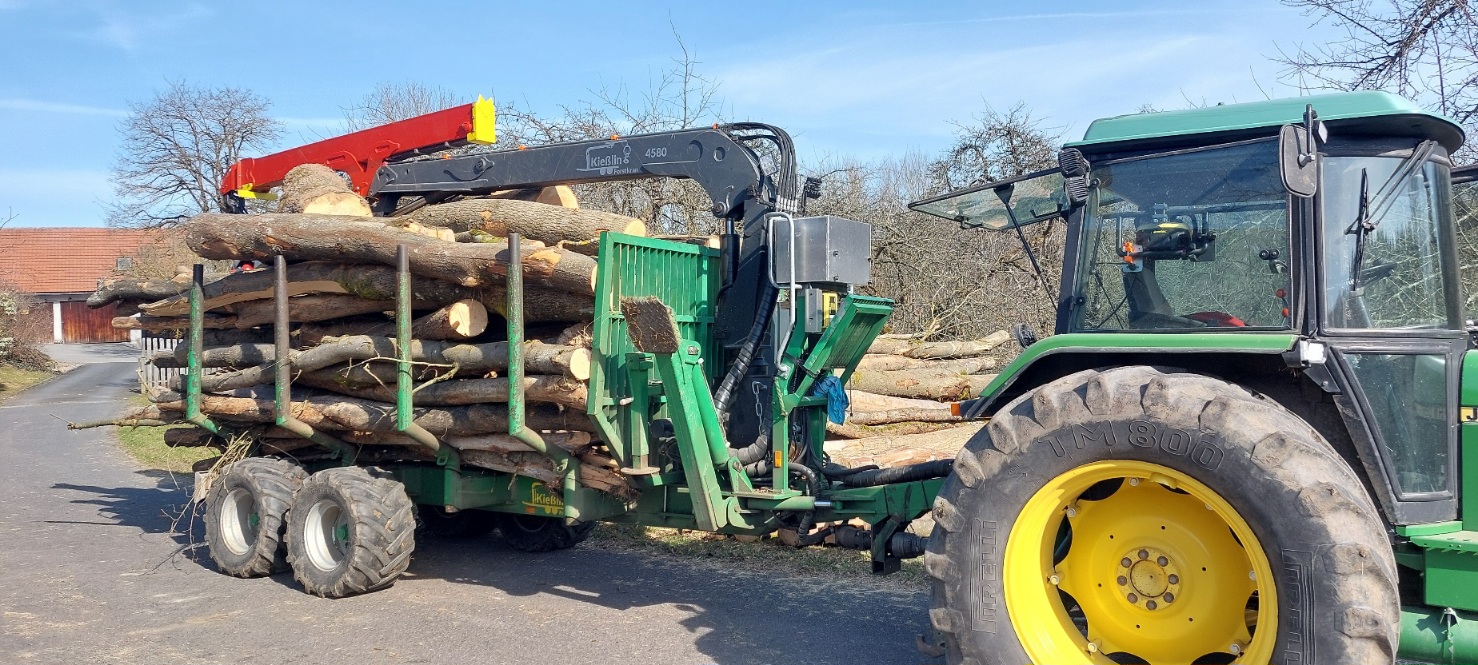

RW tut klaglos seinen Dienst, auch so wertvolle Fracht wie nen neuen Hackgutkessel kann man mit der feinfühligen Funksteuerung einwandfrei in den Keller heben

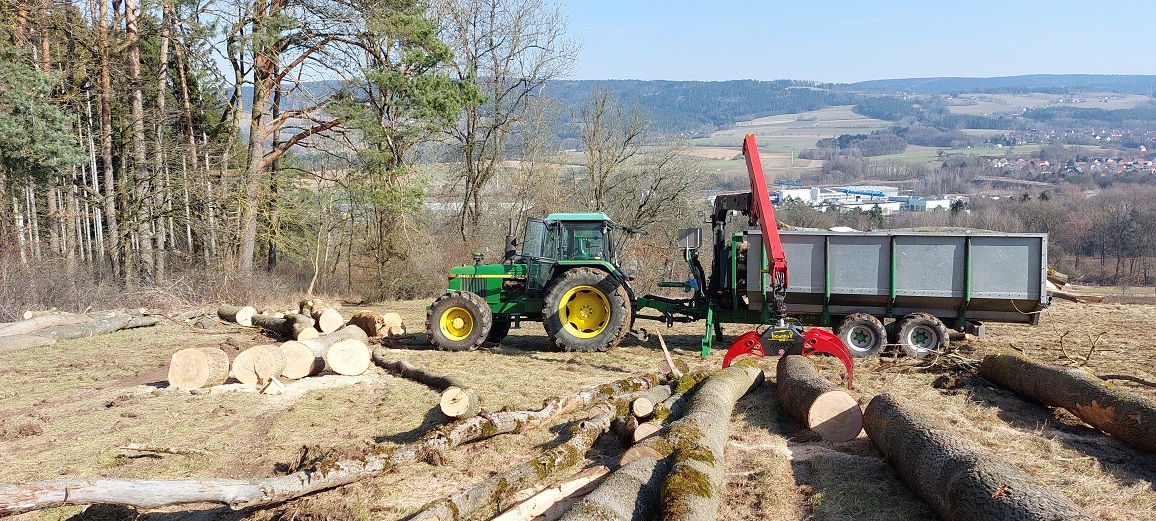

Demnächst gehts dann bei mir wieder mit der Landschaftspflege los und der Fällgreifer bekommt was zu tun.
