Hallo.

Das Ding sieht wirklich super aus, Hut ab. Schau mal bei eigenbau! rein, ich hab kürzlich auch so was gebaut. Wollte mir auch erst eine kaufen, hab dann aber gemerkt, dass man da das Holz ja nur von hinten anschleppen kann. Ich hab mein "Konstrukt" dann drehbar gemacht, da ich ja normalerweise von links nach rechts spalte.... Links Rundholz mitte Spalter rechts Scheite.... Nur mal so als Denkanstoß, so ne Drehlagerung ist für dich wahrscheinlich keine Kunst, ich hab dafür die hintere Kratzbodenwelle inkl. der beiden Lagerschalen benutzt und eine Kettennuss nimmt die Vertikalkräfte auf, da die auf der unteren Lagerbuchse aufliegt. Nicht grade schön, aber es funktioniert wunderbar und das ist ja auch der Sinn des Ganzen...

Siehe:
http://www.landtreff.de/eigenbau-t19367-4440.html
http://www.landtreff.de/eigenbau-t19367-4500.html

Grüße

Hallo zusammen,
nachdem ich im Februar nicht weitermachen konnte weil es an allen Ecken und Enden klemmte und das so das Ganze Jahr weiterging muß es jetzt aber langsam mal werden. Schließlich gehts wieder ganz heftig Richtung Waldsaison...

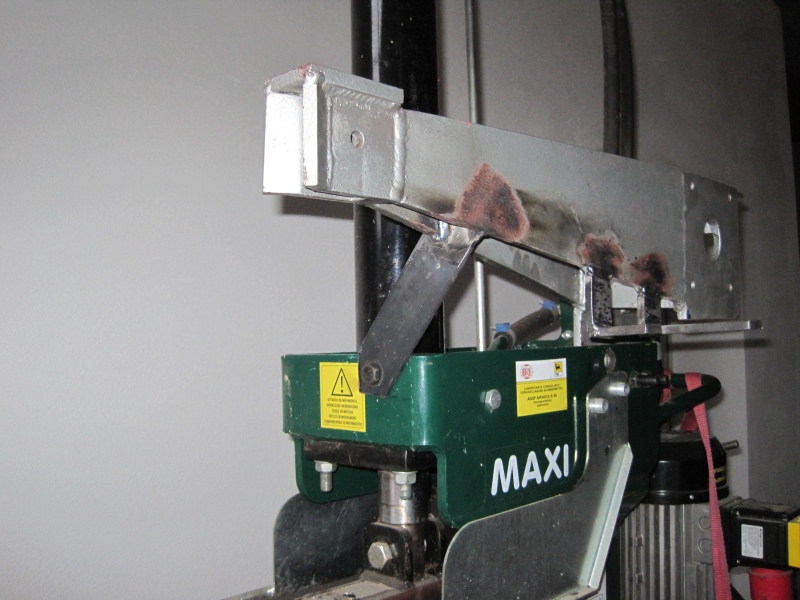

Heut hab ich erst mal den Rahmen an den Spalter montiert.
Die Verschraubung nur hinten war mir dann etwas dürftig obwohl die 12er Paßschrauben das Gewicht eigentlich aufnehmen, ich hab dann noch eine Abstützung vorn angeschweißt und außerdem die Ventilhalterung angefertigt. Jetzt kann die Kiste endgültig angestrichen werden, denn jetzt kommt dann die Hydraulik dran.

Heut war großer Basteltag da man im Moment eh nicht in den Wald gehn kann - außer mit Schwimmflügeln..

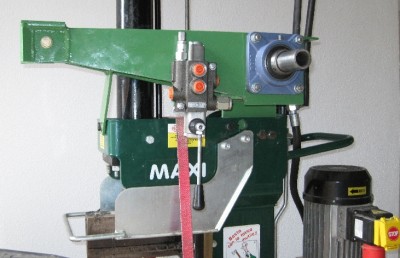

Die Winde hab ich zusammengebaut und am Spalter befestigt nachdem Sie nun schon ein paar Wochen (Fendt-)grün lackiert
rumliegt. Von dem Grün war noch eine Dose da - deshalb Fendt-grün.

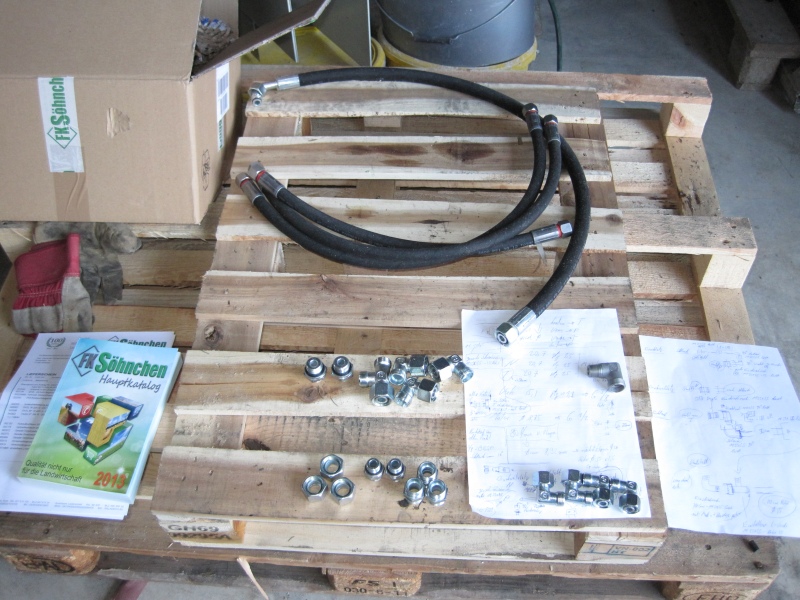

Den Hydraulikkrieg hab ich soweit durch hoffe ich, bestellt ist mal alles, also die 3/8" die 1/2" und die metrischen Verschraubungen.. Warum kann man sich nicht auf ein System einigen. Immerhin ist alles metrisch leicht und nicht BSP UNF und wie das noch alles heißt.
Kann ich an dieser Rücklaufleitung beide Systeme über ein T-Stück zusammenlaufen lassen? Eigentlich ist ja immer nur der Spalter oder die Winde aktiv - damit sollte das doch gehn -oder

Holzteufele hat geschrieben:Kann ich an dieser Rücklaufleitung beide Systeme über ein T-Stück zusammenlaufen lassen? Eigentlich ist ja immer nur der Spalter oder die Winde aktiv - damit sollte das doch gehn -oder

Ja

So,

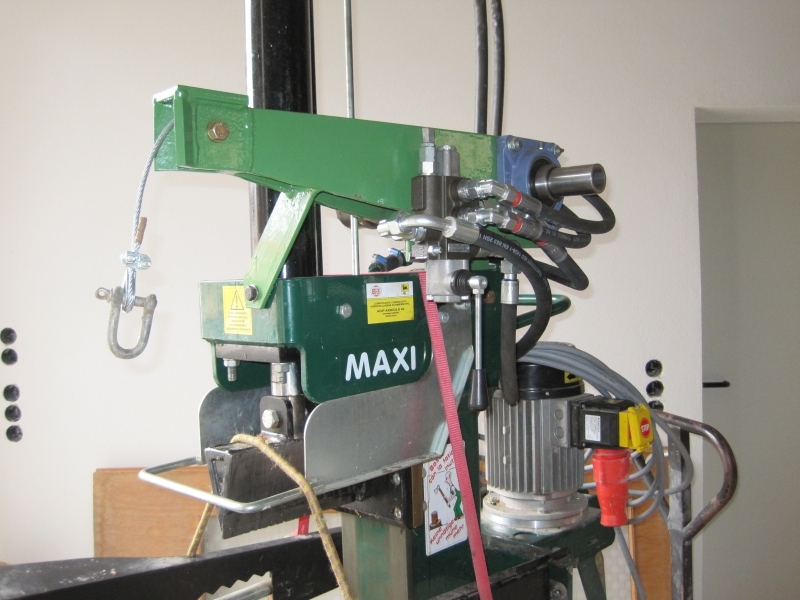

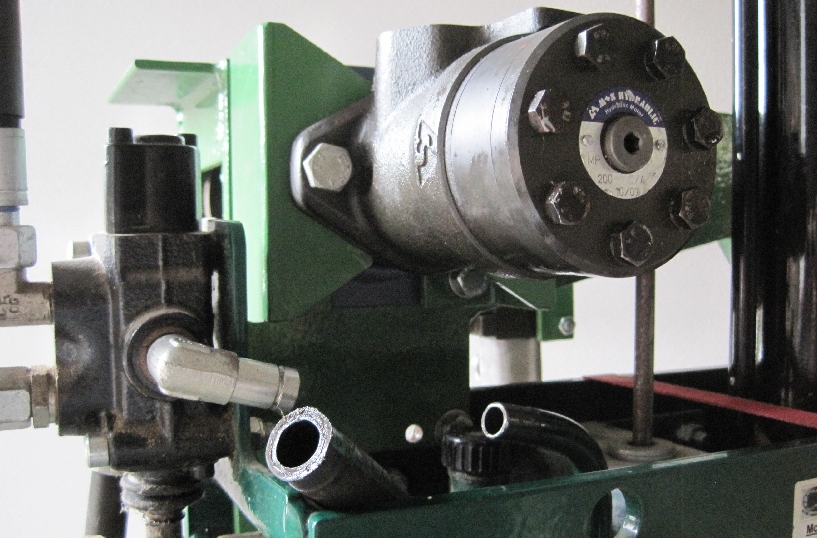

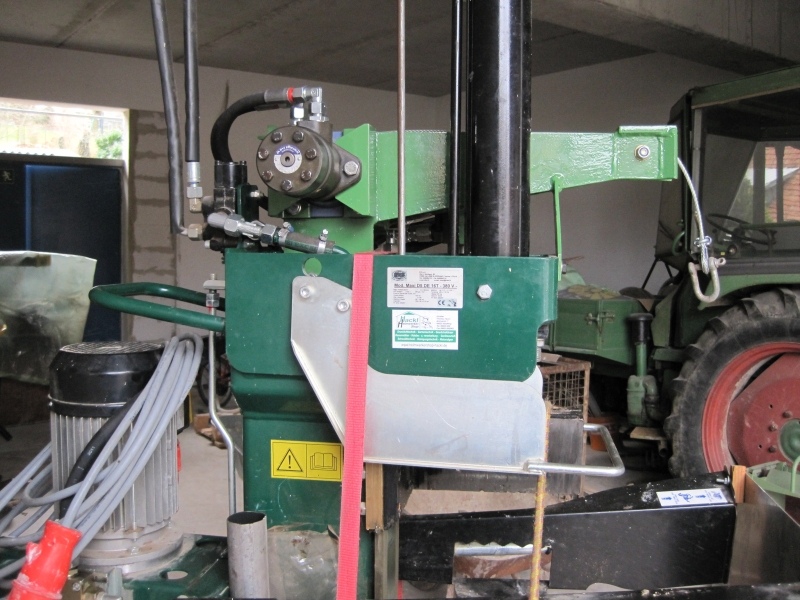

heute hab ich die unendliche Geschichte zum Laufen gebracht. Da ich keine Rohrbiegemöglichkeit habe ist halt alles mit Schläuchen gemacht worden, mit Rohr wärs etwas günstiger denn die Verbindungen Ventil-Ventil, 2x Ventil-Motor, Ventil-Rücklauf könnte man ja wunderbar mit Rohren machen aber nu ja.

Die Ein- und Auslaufgeschwindigkeit ist bei Zw-Betrieb richtig flott - fast schon etwas zu schnell. Mit dem Elektromotor ist es dafür ein bisschen zu langsam, aber das war ja von Anfang an klar wg. den 2 verschiedenen Hydraulikpumpen.
Der Spaltzylinder ist genauso schnell wie vorher - da hatte ich ja bedenken wg. dem zusätzlichen Ventil.
Zylinderabsenkung geht auch noch, das ist dann immer noch Platz zwischen Windenmotor und den Leitungen vom Spalterzylinder.
Jetzt fehlt nur noch eine Zange, aber da sind ja schon einige im Forum gebaut worden da gibts genug Vorlagen.
Außerdem will ich noch eine Abspulautomatik dranbauen. Im Wald ist man zu zweit sodaß einer mit dem Seil den nächsten Brocken holt während der andere spaltet.



Projektkosten:
Stahl, Seil und Farbe - außen vor, sind alles Reste oder ausm Schrott gewesen also für umme
60 EUR Motor (aus der Bucht)
80 EUR Ventil (aus der Bucht)
25 EUR Flanschlager (www)
130 EUR Hydraulik (www)
20 EUR Drehen und Schweißen (ne Kiste Bier )
315 EUR

Die überstehende Welle müssen wir noch wegflexen - aber im Moment stört sie nicht. Einsatzbilder stell ich noch ein - aber bei dem Sauwetter bleiben wir lieber in der Schlepperhalle, dort haben wir auch angestoßen

ENDE

Hallo,

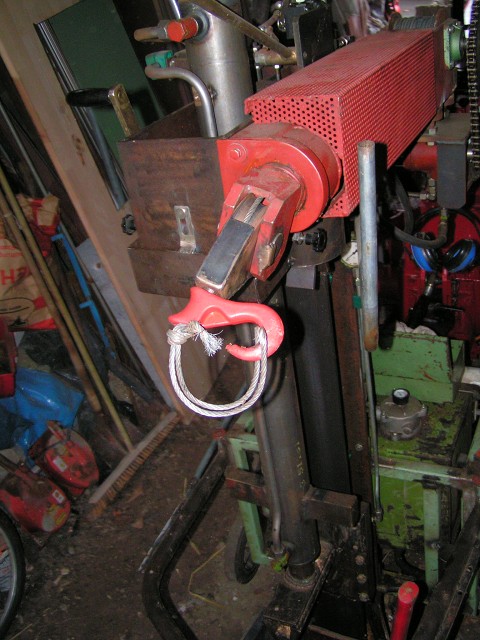

ich habs so gemacht
so kann ich sogar Holzstücke neben den Schlepperreifen beiseilen.

Ich hab das seit Jahren und will mich nie mehr ohne Seilwinde abmühen.

vg
DD

Servus Erfinder
der rote Haken kommt andersrum auf das Seil, sonst hängt er sich aus

Gruß Robert

@DD
Klasse Idee - einen Seilgleithaken kann ich von der großen Winde wegmachen
- da sind 3 Stück dran - ich hab noch nie mehr als 2 gebraucht..

Holzteufele hat geschrieben:@DD
Klasse Idee - einen Seilgleithaken kann ich von der großen Winde wegmachen
- da sind 3 Stück dran - ich hab noch nie mehr als 2 gebraucht..

ich habe noch nie mehr als EINEN gebraucht,
wie benutzt man denn einen zweiten Seilgleithaken? für Jokerseile zum einhängen?

abu_Moritz hat geschrieben:

Holzteufele hat geschrieben:@DD
Klasse Idee - einen Seilgleithaken kann ich von der großen Winde wegmachen
- da sind 3 Stück dran - ich hab noch nie mehr als 2 gebraucht..

ich habe noch nie mehr als EINEN gebraucht,
wie benutzt man denn einen zweiten Seilgleithaken? für Jokerseile zum einhängen?

Ich hab die 3 mit der Winde zusammen gekauft - ich kann mit dem Kramer keinen Seilgleithaken nehmen dann wirds zu schwer
für den 18PS Hupfer. Mitm GT gehts - aber meist liegt ja nicht soviel beieinander deshalb sind 2 voll und ganz ausreichend..

aufpassen Leute

der Seileinzug ist über Kopf, hats da nicht einem bei vollem Einzug die Hebezange ans Maul geschlagen , mit Zahnverlust.... ?

etwas Kette würde für für nötiges Spiel sorgen

Tolle Beschreibungen.
Ich bin auch am planen und frage mich, wie sich das Seil auf der Rolle verhält. Legt es sich wirklich so schön nebeneinander oder sollte man eine Andruckrolle verwenden? Ich plane 7mm Stahlseil mit 75m bei einem Rollen Innendurchmesser von 130mm und Breite 200 sollten so 6Lagen übereinander werden.
Sie soll am Spalter zum Einsatz kommen, aber auch über der Heckkiste, um Kronholz zum Weg zu ziehen.
Brennholz Jürgen

Was für ein Ventil hast du da verbaut?

Gruß

Hallo Leute, Hallo Robert

777 hat geschrieben:Servus Erfinder
der rote Haken kommt andersrum auf das Seil, sonst hängt er sich aus

Gruß Robert

Tut er aber nicht
Das Seil ist ganz geschmeidig, deswegen. Beim "Normalen" Rückeseil sieht die Sache ganz anders aus. Das flutscht sofort raus wenns ein bischen Luft bekommt. Vorteil dieser "Anordnung" ist: Der Haken hängt sich nicht irgendwo ein und wenn ein Meterstück aus der Krone gezogen wird, bleibt nicht jeder kleine Ast drann hängen.

Ich habe jetzt aber einen anderen Haken (Normalen) drann. Diesen habe ich für die Rückewinde gebraucht. Der neue ist auch kleiner und hat auch ein paar Kettenglieder. Das mit dem "Nase ab" stimmt schon. Aber mit Kette .

Gruß
DD
