Sutzigu´s Eigenbau Brennholzsiebanlage

von **AndreasG** » Mo Dez 29, 2014 19:14

Hi
Täuscht das oder ist deine Welle verzogen vom schweißen?
Wie groß sind den die Strene? Kantenlänge?
Gruß Andreas

von **robs97** » Mo Dez 29, 2014 19:25

AndreasG hat geschrieben:Hi
Täuscht das oder ist deine Welle verzogen vom schweißen?
Wie groß sind den die Strene? Kantenlänge?
Gruß Andreas

Ich denke das ist eine optische Täuschung, da die Mitnehmerplatten jeweils um ein paar cm versetzt sind

von **Dennis198x** » Mo Dez 29, 2014 20:37

Willst du die Kettenräder mit den Rohren verschweißen ? Weil ich nur an der, ich schätze mal Antriebswelle einen Absatz mit einer Passfeder sehen kann ?;-)

Bezüglich der Zeichnung hab ich dir ne PN geschickt ;-)

von **sutzigu** » Mo Dez 29, 2014 20:52

Die Sterne haben einen Durchmesser von 250mm.
In diese Sternwellen wird eine weitere Welle geschoben, welche mit einer überlastsicherung verbunden werden. An die innere Welle werden die ritzel geschweisst!

von **sutzigu** » Mi Dez 31, 2014 6:28

Gestern gings wieder ein bisschen weiter. Jetzt geht mir allerdings momentan das Material aus und mein Metallhändler macht erst wieder am 2.1. auf.

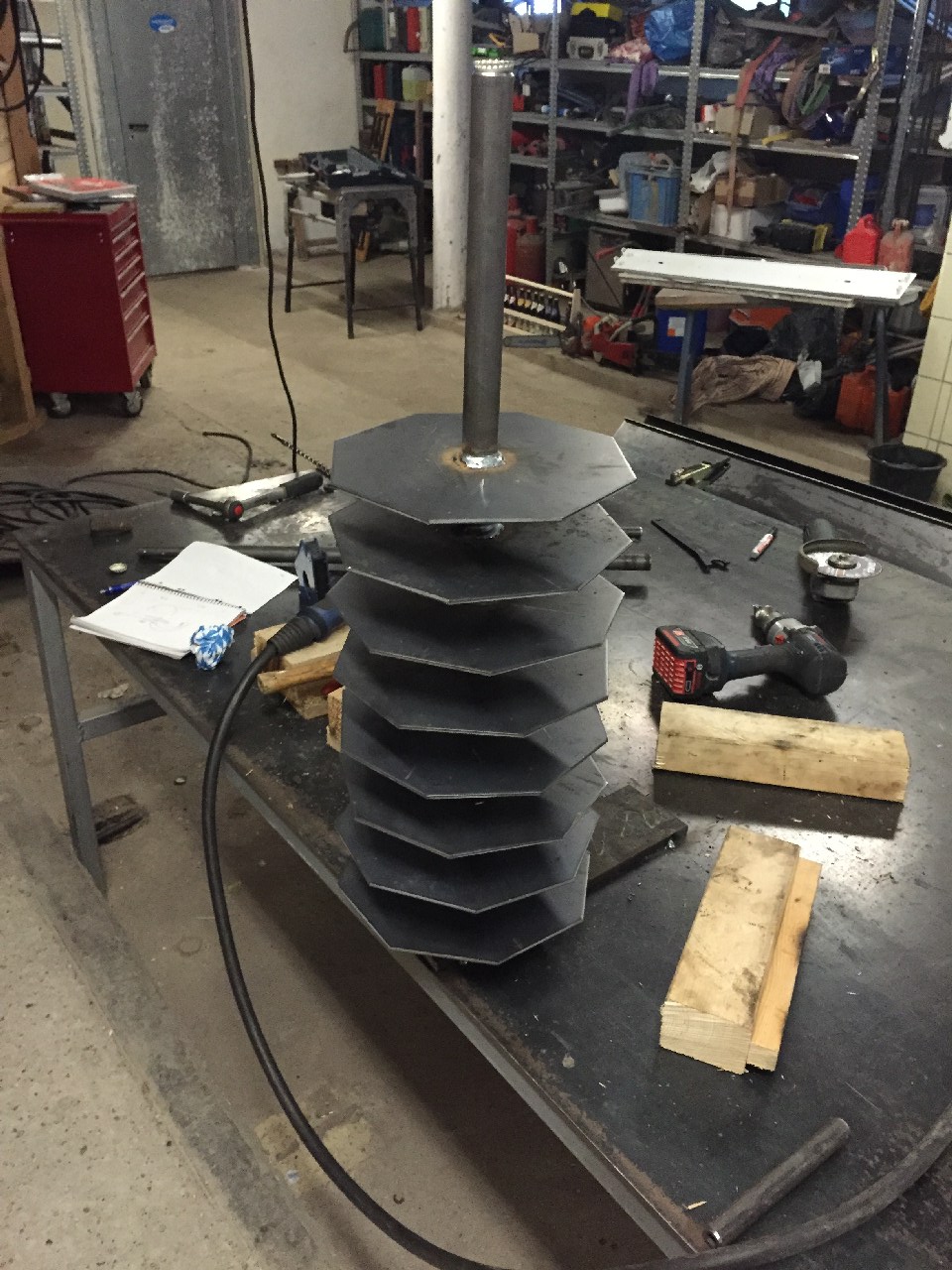

Die ersten sieben Walzen sind fast fertig.

von **sutzigu** » Mi Dez 31, 2014 10:24

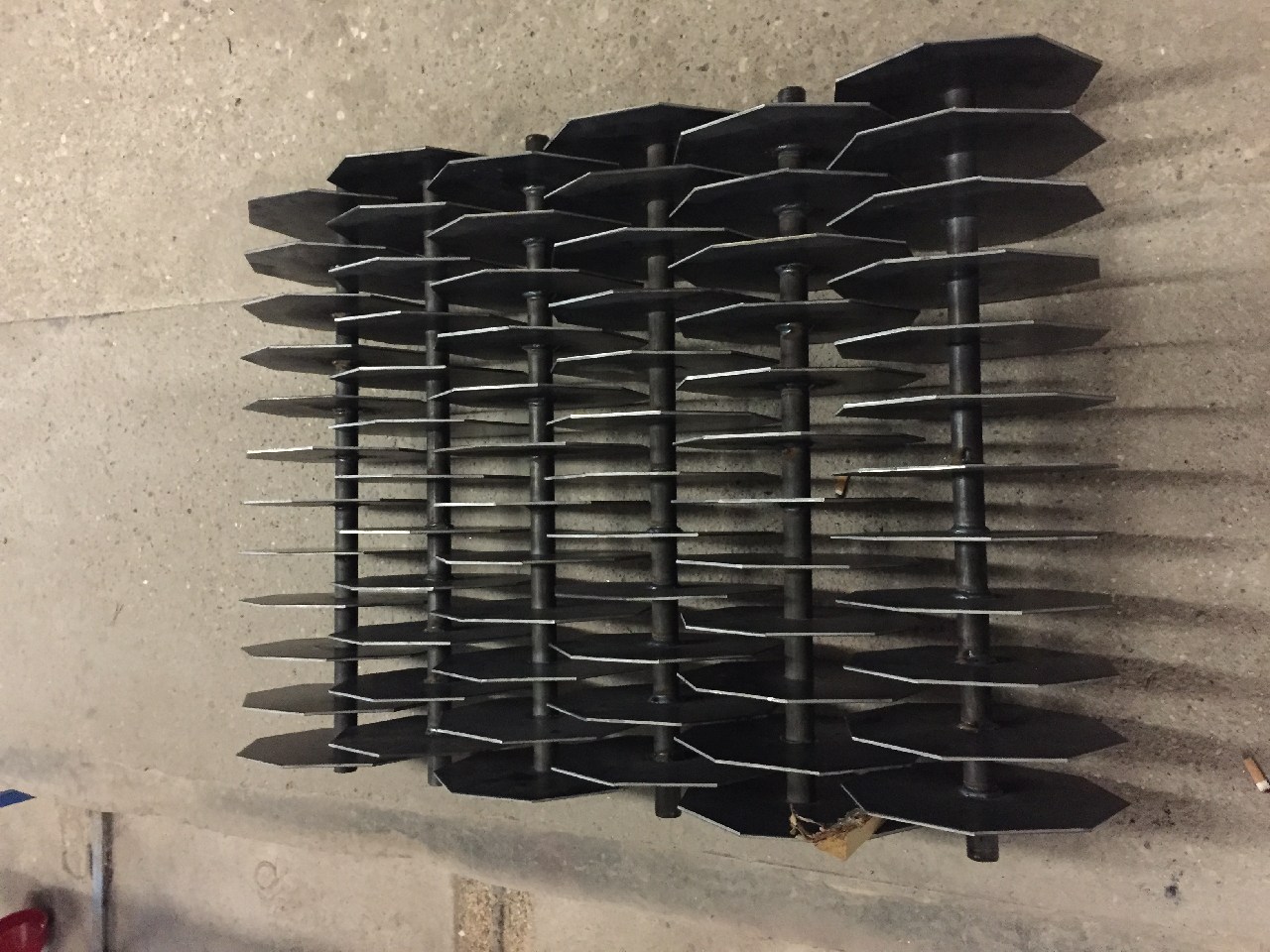

Hier noch die Bilder dazu...

von **AndreasG** » Mi Dez 31, 2014 10:41

Hi
Wie lang wird deine Siebfläche?
Gruß Andreas

von **sutzigu** » Mi Dez 31, 2014 11:35

ca. 180cm Länge.
Breite wird 81cm.

von **GüldnerG50** » Mi Dez 31, 2014 17:50

sutzigu hat geschrieben:Hier noch die Bilder dazu...

IMG 8025

Hat was von Dönerspieß :mrgreen:

Wird sicher ne schöne Maschine.... :klee:

Grüße

von **AndreasG** » Do Jan 01, 2015 18:23

Hi
Was für ketten und kettenräder hast du?
Wo hast du die Bestellt?
Gruß Andreas

von **sutzigu** » Do Jan 01, 2015 20:23

Die kettenräder hat mir ein Kumpel angefertigt. Sind doppelkettenräder!

von **AndreasG** » Do Jan 01, 2015 20:41

Welche größe haben die ketten?
Gruß Andreas

von **robs97** » Fr Jan 02, 2015 9:45

Beitrag von AndreasG » Mo Dez 29, 2014 19:14
Hi
Wie groß sind den die Strene? Kantenlänge?
Gruß Andreas
Wie lang wird deine Siebfläche?
Gruß Andreas
Was für ketten und kettenräder hast du?
Wo hast du die Bestellt?
Gruß Andreas
Welche größe haben die ketten?
Gruß Andreas

Warum fragst nicht alles auf einmal wenn Du Interesse daran hast ??

von **Webbel1** » Fr Jan 02, 2015 10:09

https://www.youtube.com/watch?v=RJNFhuUQkHM , Dieses Scheibensieb ist bei uns im Einsatz, achtet mal drauf wie leise es gegenüber dem Trommelsieb ist!
Die Reinigung vor dem Trocknen ist absolut ausreichend.
gruß

von **AndreasG** » Fr Jan 02, 2015 10:14

Weil mir die Fragen halt immer wieder neu einfallen.
Gruß Andreas
