Hallo zusammen,

hat schon mal jemand eine mechanische Winde auf hydraulisch bzw elektrohydraulisch umgebaut unter Nutzung der Schlepperhydraulik. Also einfach die HEbel an denen die Seile sind durch hydraulikzylinder betätigt ?

Grüsse aus dem sonnigen Saarland

Sunny

Da ich neu hier bin will ich als erstes mal die Gemeinschaft hier begrüssen.

Zu dem Umbau der Winde, ich habe das gleiche mit einer 4t Fransgard versucht, ohne Erfolg.

Ich hatte die Seilbetätigung durch einen kleinen Hydraulikzylinder ersetzt, und ein Steuerventil drangebaut welches auf etwa 30 bar runtergedrosselt wurde
Am Anfang klappte dies ganz gut, allerdings nicht lange da der Druck auf die Kupplung zu gross war so dass die Antriebskette riss und die Zähne der Scheibe abbrachen. Die Seilbetätigung über ein Zylinder zu betätigen ging nicht da ein zu grossen Hub des Zylinders nötig gewesen wäre.

Mfg

sunny hat geschrieben:Hallo zusammen,

hat schon mal jemand eine mechanische Winde auf hydraulisch bzw elektrohydraulisch umgebaut unter Nutzung der Schlepperhydraulik. Also einfach die HEbel an denen die Seile sind durch hydraulikzylinder betätigt ?

Grüsse aus dem sonnigen Saarland

Sunny

Hallo Sunny,

um welche Winde handelt es sich? Kannst du mal ein Bild von den Steuerungselementen einstellen?
Ich habe vor kurzem eine mechanische Winde auf Funkfernsteuerung umgebaut. Die Materialkosten beliefen sich auf ca. €600 (inkl. Fernsteuerung ).

Gruß,
Robert

@seidenschwang

kannst du bitte mal ein Bild von dem Umbau reinstellen wäre sehr interesannt.

Danke

Forstjunior hat geschrieben:@seidenschwang

kannst du bitte mal ein Bild von dem Umbau reinstellen wäre sehr interesannt.

Danke

Hallo Forstjunior,

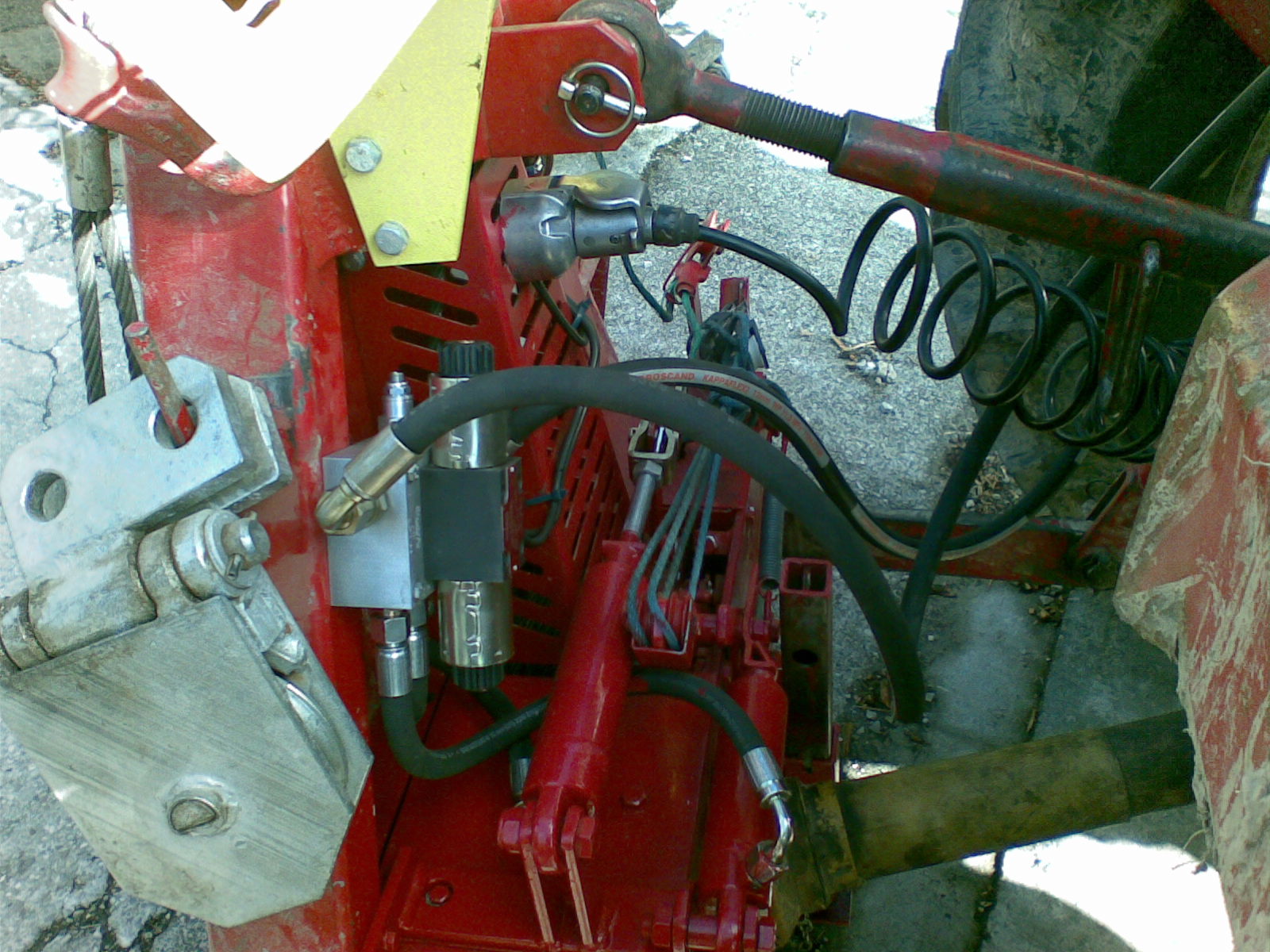

hier ein Bild der umgebauten mechanischen Seilwinde. Der Umbau hat die Besonderheit, dass die Winde gleichzeitig mechanisch bedient werden kann. Dies ist für den Fall, dass die Batterien der Fernsteuerung leer sind, sehr hilfreich.

Gruß,
Robert

Hallo Robert,

kann man jede mechanische Dreipunktwinde umbauen?

Gruß
Torsten

Hallo Seidenschwang

und was sagt die BG zu Deinem Umbau, ich sage da nur Druckspeicher und Notlösefunktion wenn der Schlepper mal abstirbt.

Zwischenzeitlich gibt es dafür auch Nachrüstsätze der einzelnen Windenhersteller die von der BG abgenommen sind. Von eigenumbauten würde ich die Finger lassen. Wenn auch gut gemeint, wenn mal was passiert fragt die BG nicht danach, sondern nur ob die Konstruktion auch abgenommen war.


Gruß
Waldschrad

Waldschrad hat geschrieben:Hallo Seidenschwang

und was sagt die BG zu Deinem Umbau, ich sage da nur Druckspeicher und Notlösefunktion wenn der Schlepper mal abstirbt.

Zwischenzeitlich gibt es dafür auch Nachrüstsätze der einzelnen Windenhersteller die von der BG abgenommen sind. Von eigenumbauten würde ich die Finger lassen. Wenn auch gut gemeint, wenn mal was passiert fragt die BG nicht danach, sondern nur ob die Konstruktion auch abgenommen war.


Gruß
Waldschrad

Hallo Waldschrad,

folgende Infos zu deinen Sicherheitsbedenken:
- Notlösefunktion: Handbedienung ohne Hydraulik möglich
- Druckspeicher: Die Hydraulikzylinder sind einfachwirkend und haben zur Rückstellung eine eingebaute Feder. Dies bedeutet, dass bei Hydraulik- oder Stromausfall die beiden Zylinder in die Ausgangsstellung zurückfahren.
- Die Totmannfuktion ist in den Handsender integriert
- Die gleichzeitige Bedienung von Lösen und Ziehen ist nicht möglich
- "Notruf"-Funktion: Betätigung einer Hupe über Funkfernsteuerung (nur für einsam arbeitende Landwirte )

Offene Punkte bezüglich BG:
Der Handsender entspricht nicht IP65 und man kann ihn auch nicht aus 1m fallen lassen. Auch der Empfänger entspricht leider nur IP54.

Gruß,
Robert

P.S. Ich habe mir von der BG die Prüfungsvorschriften zukommen lassen.

torstenG hat geschrieben:Hallo Robert,

kann man jede mechanische Dreipunktwinde umbauen?

Gruß
Torsten

Ich denke schon, man muss halt die Besonderheiten der jeweiligen Winde bzw. Betätigungseinrichtungen berücksichtigen. Natürlich auch die Vorschriften der BG .

Gruß,
Robert

@seidenschwang

Gibt es evtl. nocht Detailbilder und eine kurze Erklärung wie das ganze funktioniert. Klingt sehr intressant. Ihr seit halt voll die Profis. Immer wieder toll was ihr so auf den Weg bringt.
Welche Marke ist die Winde und wieviel Tonnen hat die denn?

Gruß

Forstjunior hat geschrieben:@seidenschwang

Gibt es evtl. nocht Detailbilder und eine kurze Erklärung wie das ganze funktioniert. Klingt sehr intressant. Ihr seit halt voll die Profis. Immer wieder toll was ihr so auf den Weg bringt.
Welche Marke ist die Winde und wieviel Tonnen hat die denn?

Gruß

Hallo Forstjunior,

anbei die Beschreibung mit ein paar Bildern. Leider bin ich mit der Dokumentation noch nicht fertig. Es fehlen noch Hydraulik- und Elektronikplan.

Bei der Seilwinde handelt es sich um eine "Impos". Fragt mich jetzt nicht über diesen Hersteller oder Marke. Ich weiß nur noch, dass die Winde ca. 4t auf der untersten Seillage zieht (und außerdem recht günstig war).

Gruß,
Robert

Update am 26.11.:
Ich habe die Beschreibung nun doch rausgenommen. Wer genauere Infos haben will, soll bitte eine PM mit seiner Emailadresse senden.

irgendwie funktioniert der Download bei mir nicht.

Forstjunior hat geschrieben:irgendwie funktioniert der Download bei mir nicht.

Nur bei dir nicht oder auch bei keinem anderen?
Bitte kurzes Feedback.

Gruß,
Robert

Bei dem Download hakt wirklich was!

bei mir funktioniert der download
