Hallo,

warum kann der Ventilator nicht vor dem Ofen stehen ?

Kein Unterdruck und damit auch kein ansaugen von Abgasen.

Die Luftzufuhr des Ofens müsste zum drosseln sein.

könnte nach dem Prinzip des "Bullerjahn" funktionieren. Allerdings keine Röhren dran sondern komplette Einhausung (bis auf die Fülltüre)

Grüße vom Sauerländer

Hallo,
früher wurde zu Beheizung von Nebenräumen einfach ein Kaminrohrbogen durch eine Zimmerecke geführt. Eventuell kannst du einfach ein Kaminrohr durch die Außenwand führen, leicht ansteigend an der Wand entlang, 180° Bogen und wieder zurück durch die Außenwand in den Kamin.

mfG Herbert

Warmluftofen Vlna V mit 22 kW
Wanddurchbbruch,mit 10er Gasbeton den Durchbruch zum Ofen hin zusetzen, Rauchgase nach außen führen- fertig die Laube. Kannste dann von außen heizen.Kannst auch wenn Du eine Nische mauerst 24er Gasbeton nehmen.
Gruß Rolf

Achso, kannst Dir dann einen Wärmemantel aus Blech bauen, wie bei Warmluftkaminen und mittels Kamingebläse über flexible Heizrohre die Warmluft verteilen.
Gruß Rolf

Djup-i-sverige hat geschrieben:

Gibt es eigentlich eine Firma, die so Kleinheizungen wie die Sirokko (mit getrennter Abgasführung) heut noch herstellt?

So um 20kw sind die kleinsten Ausführungen die ich weiß, sollten für unter 1000€ zu bekommen sein, mit getrennter Abgasführung.
War gestern beim Reifenmontieren, in der Halle war auch eine Ölheizkanone ohne separate Abgasführung, trotz dessen das eine Tür offen war, war da nach 10 Min so ein Muff drinnen... Würde ich mir nie kaufen, Sowas...

Hallo,
hast du konkrete Hersteller im Kopf?
(Also nicht für die Muff-Heizungen sondern für die mit getrennter Abgasführung)

hab mein Buch gerade verborgt hier der Link:

[url]www.amazon.de/Abwärme-Öfen-Ziegelsteinen-Arbeitsweise-ausführliche-Bauanleitungen/dp/3924038619/ref=sr_1_1?ie=UTF8&qid=1351853264&sr=8-1[/url]

Ist das Prinzip des durchgeführten Ofenrohres/des Warmluftofens im anderen Raum.. wirklich pfiffig gönn Dir die paar Euro fürs Buch, da stehen auch Sachen zum Schroni drin etc..

Gruß
crumb

Hallo,
hast du konkrete Hersteller im Kopf?
(Also nicht für die Muff-Heizungen sondern für die mit getrennter Abgasführung)

Im Kopf nicht, im Computer ja...

http://www.ebay.de/itm/Master-BV77-E-20 ... 765wt_1111

http://www.ebay.de/itm/Heizkanone-Halle ... 942wt_1111

Nur so Beispiele...

Hallo Schrat, ich dachte nicht, daß ich extra erwähnen muß, daß das Abgas natürlich getrennt in den Schornstein geführt werden muß.

Aber so, wie das hier vorgeschlagen wurde - Abgasrohr durch die Wand führen, im Werkstattraum in einem großen Winkel wieder zurück in den Schornstein - ist es auch sehr clever, weil die Abgaswärme so auch noch einmal genutzt wird. Dabei muß aber beachtet werden, daß nicht das Abgas zu kühl wird und nachher der Schornstein wegen Kondensation versottet. Und an die Reinigungsmöglichkeit des Abgasrohres denken.

Und es ist natürlich fast egal, ob man einen Ventilator als Saug- oder Druckgebläse nutzt. Es darf nur keinen Einfluß auf die Zuluft des Brennraumes haben. Wenn ich also dem Brennraum keine getrennte Luft zuführe würde ein Sauggebläse auch im Brennraum einen gewissen Unterdruck erzeugen, im ungünstigsten Fall sogar Abgas aus dem Brennraum in die Warmluftführung absaugen.
Und daß ein Ventilator zu große Hitze nicht abkann ist auch klar. Also besser Venti als Druckgebläse einsetzen, da kann man sich dann auch die separate Zufuhr von Verbrennungsluft sparen.

Mir gefällt der Vlna V sehr gut. Ich habe den oder einen ganz ähnlichen schon in Funktion gesehen und bewundert. Für eine große Werkstatt halte ich aber ein Gebläse auf jeden Fall für wichtig. Ansonsten hat man nachher bei reiner Konvektionswärme unter der Decke 30 Grad und am Boden Frost.

Sowas wäre doch genau das Richtige:

http://www.ebay.de/itm/FABBRI-F28-C-V-O ... 852wt_1133

Kormoran2 hat geschrieben:Hallo Schrat, ich dachte nicht, daß ich extra erwähnen muß, daß das Abgas natürlich getrennt in den Schornstein geführt werden muß.

Abgasrohr durch die Wand führen, im Werkstattraum in einem großen Winkel wieder zurück in den Schornstein - ist es auch sehr clever, weil die Abgaswärme so auch noch einmal genutzt wird. Dabei muß aber beachtet werden, daß nicht das Abgas zu kühl wird und nachher der Schornstein wegen Kondensation versottet. Und an die Reinigungsmöglichkeit des Abgasrohres denken.

So hatte ich das auch nicht verstanden, dass du das Abgas pur in die Werkstatt blasen willst, Kormoran.
Aber man kann sicher bezweifeln, dass der Schornstein mehr zieht als der Ventilator, Zuluftöffnung hin oder her. Und ich kann mir nicht vorstellen das ein Schornsteinfeger, zumindest wenn er noch ganz bei Trost ist, sich auf sowas einlässt.

Und aus dem gleichen Grund wird die "Bogenversion" ausfallen. Das Abgasrohr zum Schornstein soll so kurz wie möglich ausfallen, glaub max. 2 Bögen sind erlaubt. Und wie viel Fläche hat dann so ein Abgasrohr? Und damit ist die Wärme die der Kessel erzeugt immer noch nicht in der Werkstatt.

Der Fabbri ist doch genau das Gesuchte! Aber ohne Moos nix los!

@ Schrat: Wenn der Ofen separate Zufuhr von Verbrennungsluft hat könnte der Venti ruhig saugen wie er möchte, er wird den Kaminzug nicht behindern. Die beiden Luftströme arbeiten ja nicht gegeneinander sozusagen im Wettkampf um die Luftmengen sondern sie sind völlig unabhängig voneinander.

Kormoran2 hat geschrieben:Wenn der Ofen separate Zufuhr von Verbrennungsluft hat könnte der Venti ruhig saugen wie er möchte, er wird den Kaminzug nicht behindern. Die beiden Luftströme arbeiten ja nicht gegeneinander sozusagen im Wettkampf um die Luftmengen sondern sie sind völlig unabhängig voneinander.

Da hast du schon recht aber geht es hier denn hier nicht um einen möglichst billigen Holzofen? Da kann ich mir nicht vorstellen, dass es so etwas als raumluftunabhängige Version gibt. Und selber irgendwas in der Art hinbasteln, wenn es nicht schon an der Umsetzung der Idee scheitert, dann aber wohl sicher am Schornsteinfeger.

Aber kann ja sein, das wir aneinander vorbei reden. Mach doch mal 'ne Skizze wie du dir das vorstellst.

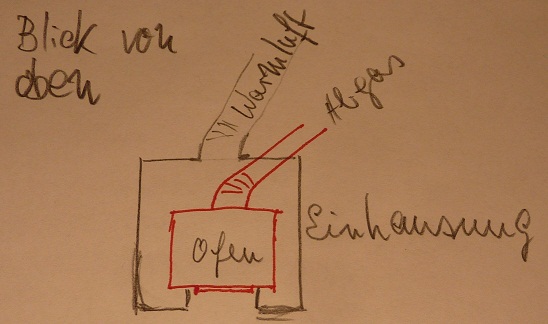

Wie, ich soll jetzt hier anfangen zu kritzeln, bloß weil es dir an Phantasie mangelt???

Na gut, ich bin mal nicht so.


Was ich vergessen habe ist eine Luftöffnung irgendwo an der Einhausung. Und man sollte das Teil mit Mineralwolle nach außen hin isolieren.

Genau Kormoran das meine ich, danke sagt Rolf

Schrat hat geschrieben:

Kormoran2 hat geschrieben:Wenn der Ofen separate Zufuhr von Verbrennungsluft hat könnte der Venti ruhig saugen wie er möchte, er wird den Kaminzug nicht behindern. Die beiden Luftströme arbeiten ja nicht gegeneinander sozusagen im Wettkampf um die Luftmengen sondern sie sind völlig unabhängig voneinander.

Da hast du schon recht aber geht es hier denn hier nicht um einen möglichst billigen Holzofen? Da kann ich mir nicht vorstellen, dass es so etwas als raumluftunabhängige Version gibt. Und selber irgendwas in der Art hinbasteln, wenn es nicht schon an der Umsetzung der Idee scheitert, dann aber wohl sicher am Schornsteinfeger.

Aber kann ja sein, das wir aneinander vorbei reden. Mach doch mal 'ne Skizze wie du dir das vorstellst.

wenn der Ofen draußen steht hat er Verbrennungsluft sackra
