Ja, die Säge wird über die Zapfwelle angetrieben. Ich habe von meinem Arbeitskollegen ein Winkelgetriebe mit einer Übersetzung von ca. 1:2 bekommen und durch den Keilriemen erhalte ich auch nochmal eine Übersetzung, sodass ich die (fehlende) 1000er Zapfwelle am Johny ersetzen kann, und dieser nur etwas über Standgas laufen muss. Der Hydraulikmotor vom Förderband wird über die Schlepperhydraulik angetrieben. Bei fast 50 l Hydrauliköl habe ich auch keine Bedenken, dass das Öl heiß wird.

Was für eine Umdrehunngszahl hat denn das Sägeblatt und welchen Durchmesser?

Ich werde ein 700er Blatt nehmen. Laut Aussagen hier im Forum hieß es, 1500 u/min sind optimal, das wären dann am Schlepper ca. 1000-1100 u/min. Das werde ich nächste Woche dann mal testen, wenn ich die Keilriemen haben, da ich dann für das Förderband den passenden Motor brauche.

Hallo John dein deere,
Das sieht ja schon sehr gut aus was du bis jetzt gebaut hast.

Was hast du denn für Profilrohre genommen?

Wieviel Grad hat die Schräge?

Servus Kalle,
für das Gestell habe ich 60*60er Rohre mit einer Wandstärke von 4 bzw. 3 mm genommen, das waren noch Reste, die mein Schlosser noch da gehabt hat, wobei er meinte, dass auch 50er Rohre gereicht hätten. Die Welle selbst ist auf 60*30*7er U-Eisen befestigt.
Die Schräge hat einen Winkel von 40°.
Gruß,
Lukas

Servus Lukas,

tolles Projekt, sowas in der Richtung schwebt mir im Moment auch vor.
Ich habe zuerst mit dem Geadanken gespielt eine Trommelsäge zu bauen aber ich glaube das ist mir zu Komplex.

Jetzt bin ich auch am Überlegen mir eine Säge änlich wie der Solomat zu bauen.
Als Teilespender habe ich eine Scheppach kwz 7.

Bin gespannt wies bei Dir weitergeht und freue mich auf neue Bilder!

Sobald es bei mir los geht stelle ich auch welche ein.

Servus,

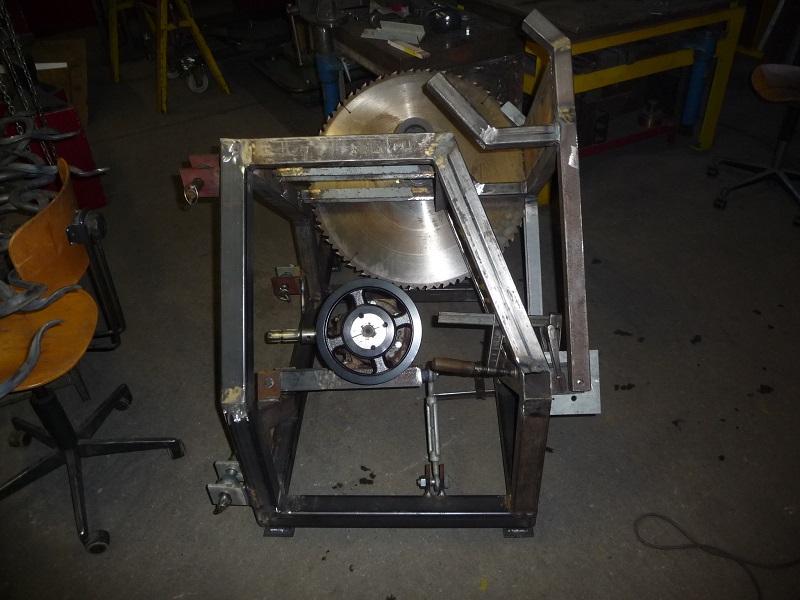

heute sollten die Keilriemen und die Riemenscheibe kommen, dann kann ich morgen mal den ersten Testlauf (ohne Wippe) machen. Diese Woche habe ich noch die Dreipunktaufnahme angeschweißt. Bilder kommen dann morgen ...
Gruß,
Lukas

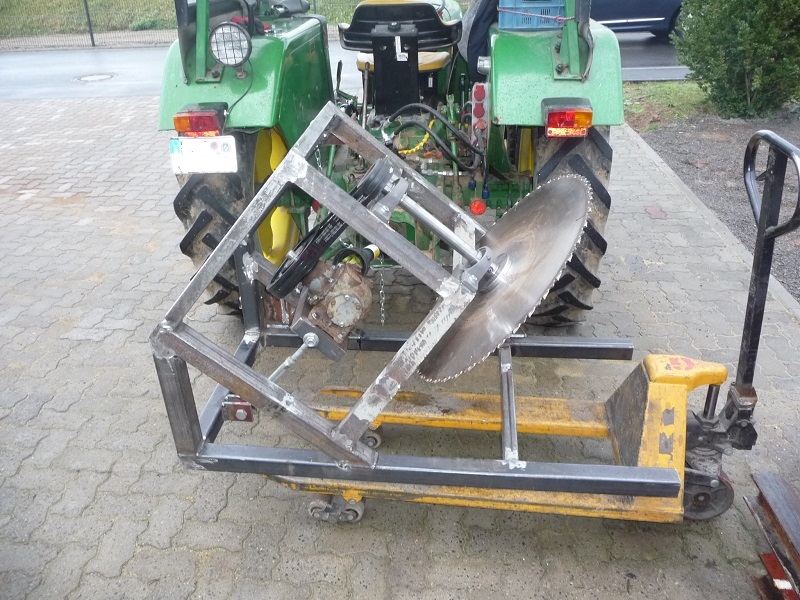

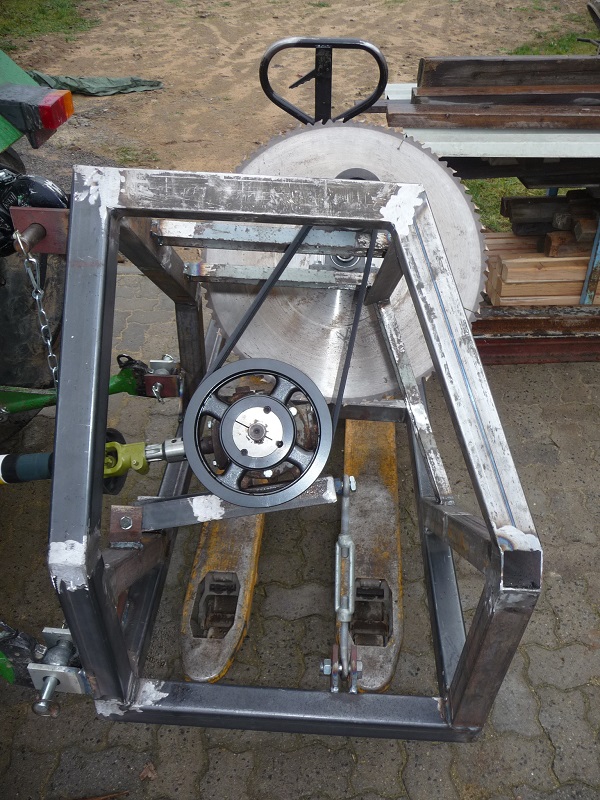

Den Probelaufe ist erfolgreich absolviert, nur der Keilriemen hätte etwas länger sein dürfen (ich dachte den muss man mehr spannen). Besser wäre es, wenn der Zapfwellenstummel (an der Säge) leicht nach oben zeigen würde, da dieser etwas tiefer ist als am Bulldog, sodass die Gelenkwelle etwas blöd läuft. Evtl. setze ich das Winkelgetriebe noch etwas höher, das im übrigen auch etwas undicht ist, kann man da eigentlich auch Fett statt Öl nehmen?

Servus.

Respekt, saubere Arbeit ich bin schon gespannt wies weiter geht!!!

Gefällt mir auch sehr gut, schön gemacht. Bin gespannt, wie die funktioniert und dein Holz klein macht.
Gruß
Wupperfuchs

John dein Deere hat geschrieben: Evtl. setze ich das Winkelgetriebe noch etwas höher, das im übrigen auch etwas undicht ist, kann man da eigentlich auch Fett statt Öl nehmen?

Hallo,
man kann Fließfett verwenden.

mfG Herbert

Moin,
ich finde die Konstruktion auch gut. Interessant wäre noch ein automatischer Wippenantrieb via Excenterscheibe z.B.

Gruß
Ede

Guten Morgen,
erstmal danke an alle für das Lob.
Das mit dem Fließfett werde ich mal probiern und hoffen, dass dann nichts mehr tropft.
Das mit der Automatik-Wippe habe ich schon im Hinterkopf, dass kann man sich noch überlegen, wenn die Säge soweit funktioniert. Am Samstag war einer da und hat gemeint, es würde sowieso nicht funktionieren, da das Holz nach dem Schnitt das Holz auf dem Sägeblatt liegt, das Blatt dann warm wird und unruhig läuft. Da es bei den anderen Herstellern aber auch funktioniert, mache ich mir mal nicht so viele Sorgen.
Heute fange ich mal mit der Wippe an. Ich habe jetzt zwei Monate Semesterferien, da habe ich sowieso genug Zeit zum basteln.
Kalle, wie siehts eigentlich bei dir aus, hast du schon angefangen oder bist du noch in der Planung?
Gruß,
Lukas

Also das mit dem Holz am Sägeblatt könnte durch eine Andruck Vorrichtung verhindert werden. Diese macht sowieso Sinn da das Holz in der Wippe ja eh irgendwie geklammert werden muss. Gibts bei YouTube in einigen viedeos von den Schrägsägen Hersteller zu sehen.

Tja die Zeit ist momentan was knapp bei mir. Der Plan schwebt noch im Kopf. Da ich mich mit den Cat Programmen nicht so auskenne komme ich da vorerst nicht richtig weiter. Ich bin eher der drauf los bauer
Das mit dem Wippenantrieb hab ich mir auch schon überlegt. Das sollte per ölmotor und exenter irgendwie gehen. Die Wippe will ich auf Rollen lagern.Also so ne Art Kasette wie bei der Posch.

Bin aber gespannt auf weitere Bilder von dir.

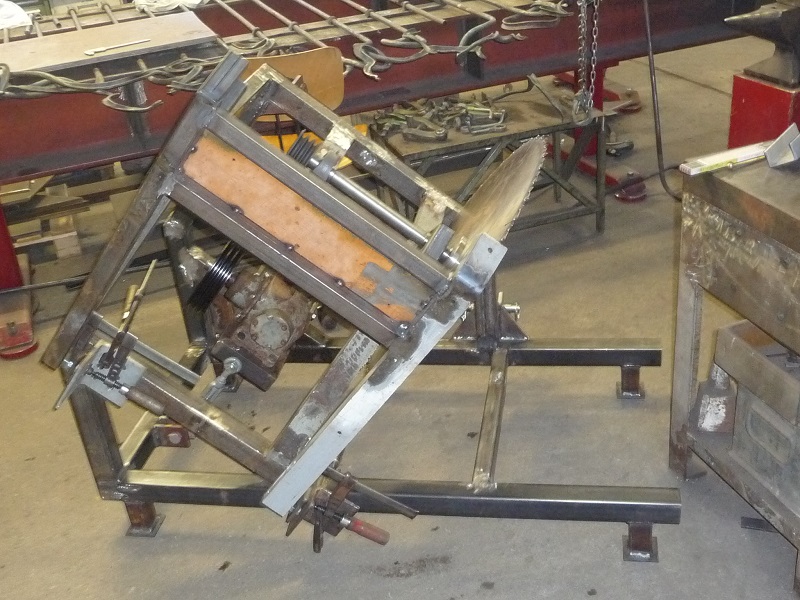

So, heute war wippen angesagt, diese ist aber erstmal nur provisorisch befestigt. Ich wollte nämlich mal schauen, ob das mit der Wippe hinhaut, da sich beim schweißen der komplette Rahmen etwas verzogen hat, aber das kann man durch die unteren Gelenkpunkte der Wippe ausgleichen, sodass Blatt und Wippe rechtwinklig zueinander sind. Ach ja, Füße hat die Säge seit dem letzten mal auch bekommen (ist aber noch da )







PS: bisherige Bauzeit: ca. 55 Stunden
