Amazone UF 1200 Bedienungsarmatur G

von **gaugruzi** » So Mai 05, 2024 8:55

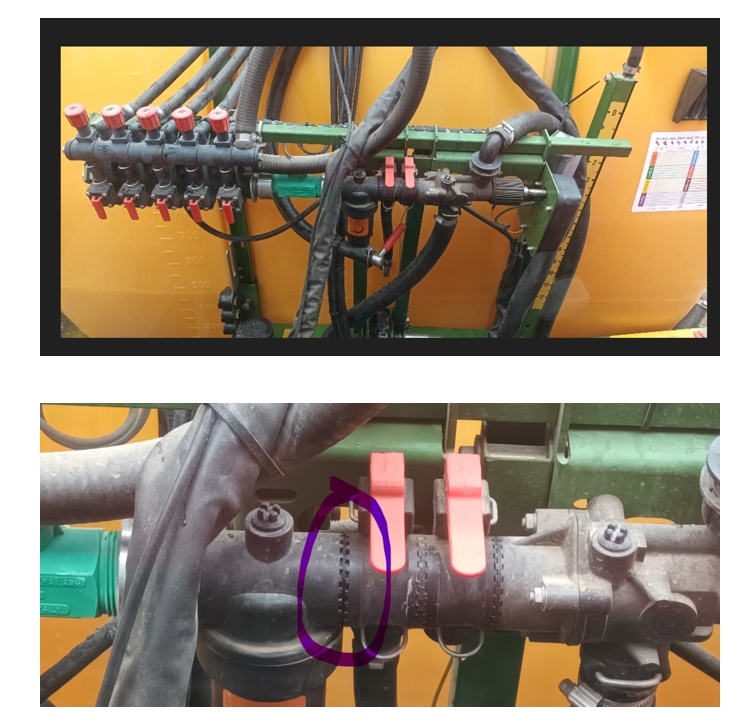

Halllo. Bei meiner Amazone UF 1200 Feldspritze tropft etwas Flüssigkeit aus der Bedienarmatur. Die Undichtigkeit entsteht zwischen dem dort verbauten Druckfilter und den Hähnen, wo ich die Tankreinigung an bzw. ausschalten kann. (Bilder siehe unten, Undichtigkeit lila markiert)
Ich vermute, dass hoffentlich nur Schrauben nachgezogen werden müssen aber ich finde nicht die richtige und ich bin bei dem Plastik sehr vorsichtig, da nichts kaputt machen will. So wie es ausschaut ist die Verzahnung auch nichtig ineinander gefügt.
Wer kann mir sagen, wie ich die Undichtigkeit beseitigen kann ?

Website · von **Falke** » So Mai 05, 2024 9:01

gaugruzi hat geschrieben: So wie es ausschaut ist die Verzahnung auch nichtig ineinander gefügt.

Nichtig heißt bei dir "nicht richtig", oder?

A.

von **240236** » So Mai 05, 2024 9:12

Normalerweise müsste ganz links eine Mutter sein, die man nachziehen kann, mit der die ganze Amatur durch eine innenliegende Gewindestange zusammengespannt ist. Kann aber sein, daß man die Dichtungen zwischen den einzelnen Bausteinen erneuern muß.

von **Höffti** » So Mai 05, 2024 9:12

An der Stelle würde ich den O-Ring wechseln.
Mit etwas Glück kannst Du ja das "Gesamtpaket ' etwas strammer anziehen.
Schraube dafür ist in Deinem Bild ganz links. Die geht komplett durch.

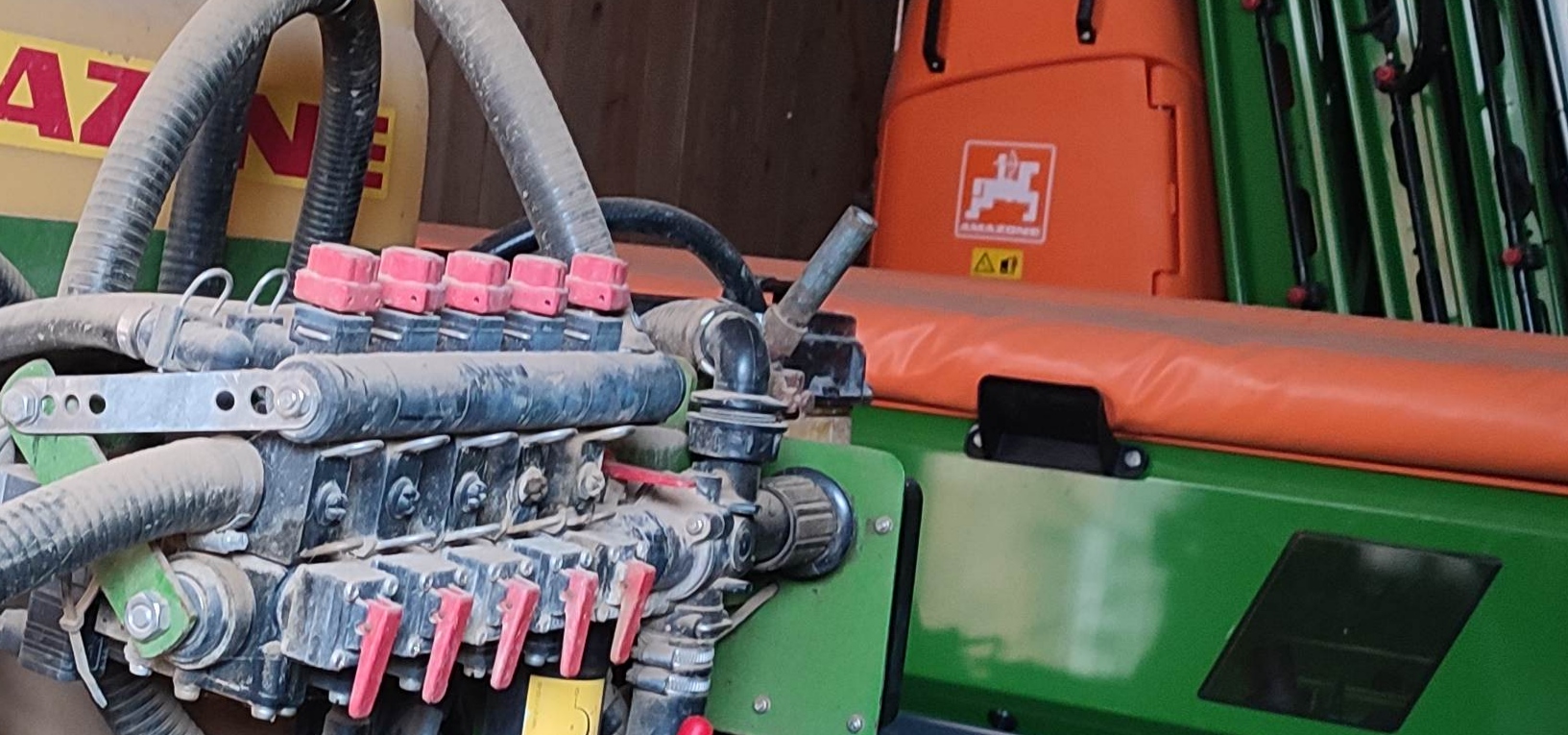

Im folgenden Bild ist die Mutter zum festziehen links unten.

von **240236** » So Mai 05, 2024 9:14

Höffti hat geschrieben:An der Stelle würde ich den O-Ring wechseln.

Bei mir sind Papierdichtringe drinnen. Habe allerdings eine Lemken

von **gaugruzi** » So Mai 05, 2024 9:18

Vielen Dank !

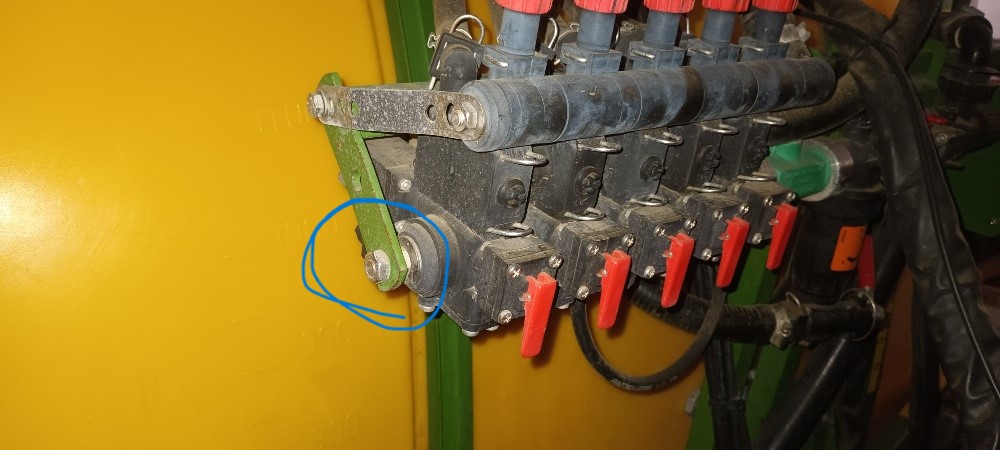

Diese Schraube links ?

von **Höffti** » So Mai 05, 2024 9:22

gaugruzi hat geschrieben:Vielen Dank !

Diese Schraube links ?

Ja. Die "innere".

von **countryman** » So Mai 05, 2024 9:25

Wenn ich mich recht erinnere sind die Bauteile der Armatur einfach zusammengesteckt und werden durch eine längs durchgehende Gewindestange zusammengepresst. Dabei sind zwischen den einzelnen Elementen ziemlich dubiose dünne "Papp"ringe als Dichtung. Die Zahnringe sind zwischengelegt damit sich nichts verdrehen kann, diese können aber auch weggelassen sein zwecks freier Einstellung. Es muss also kein Fehler sein dass die Zähne nicht ineinander greifen. Vermutlich ist die Dichtung durch. Zum Erneuern besser alle Dichtungen der Baugruppe neu bestellen.

Edit, die Schraube links kann es nicht sein weil die Gewindestange nicht durch den grünen Durchflussmesser geht. Es muss an der rechten Baugruppe noch eine Mutter geben. Kann sein dass die erst nach Demontage zugänglich wird.

von **240236** » So Mai 05, 2024 9:55

Country: Das mit der Mutter auf der rechten Seite- da hast du schon Recht. War mein Fehler.

von **Höffti** » So Mai 05, 2024 10:28

240236 hat geschrieben:Country: Das mit der Mutter auf der rechten Seite- da hast du schon Recht. War mein Fehler.

Wo ist Deiner Meinung nach rechts eine Mutter?

von **Höffti** » So Mai 05, 2024 10:29

Ist der Durchflussmesser original so verbaut?
In der Ersatzteilliste hab ich das Paket in der Form jetzt gar nicht gefunden.

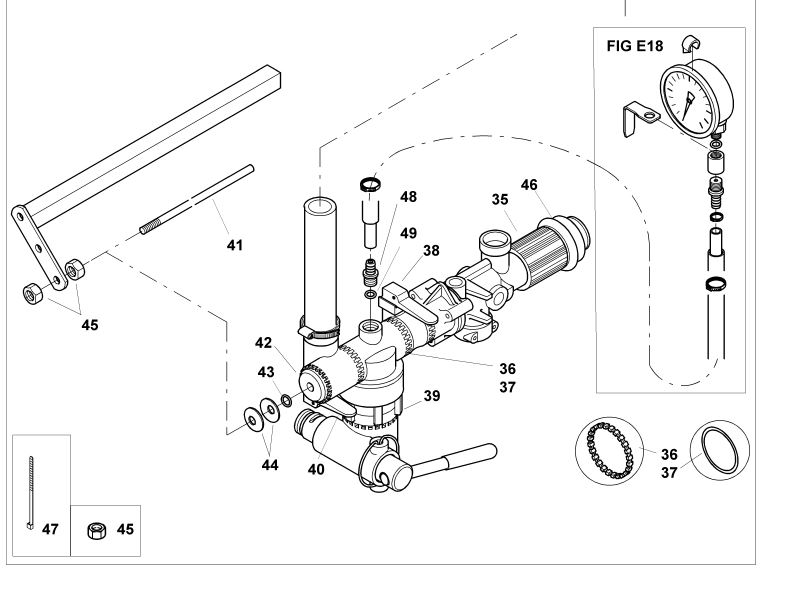

Damit Du Dir mal grob den Aufbau vorstellen kannst, hab ich das schematisch mal bei mir abfotografiert:

Bei Dir ist vermutlich die Dichtung (37) hinüber bzw. durch einen nachträglichen Einbau des Durchflussmessers nicht mehr genügend angezogen.
Das Paket wird durch die Stange (41) durch die Mutter(45) zusammengezogen.

von **240236** » So Mai 05, 2024 10:31

Die müsse im T-Stück innen sein

von **egnaz** » So Mai 05, 2024 10:55

Die durchgehende Gewindestange ist normal in der Aufnahme des Druckreglers eingeschraubt. Da aber hier ein Durchflussmesser verbaut ist, kann sie nicht durchgehen. Die Aufnahmen des Durchmessers scheinen aus Edelstahl zu sein. Ich denke in diesen Anschlüssen wird eine Aufnahme für die Gewindestange sein. Ich würde den Durchflussmesser von der Druckregelseite abschrauben, dann müsste eine Mutter zum Vorschein kommen, mit der man die Gewindestange anziehen kann.

von **gaugruzi** » So Mai 05, 2024 11:23

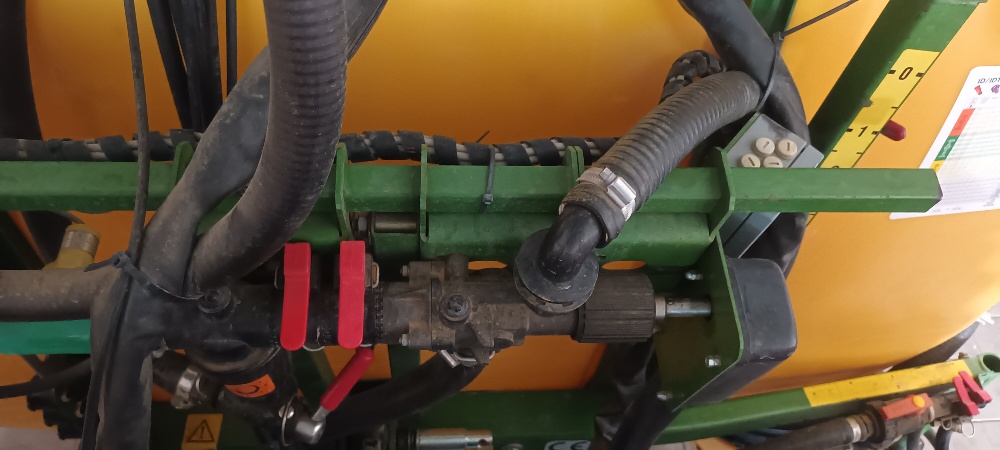

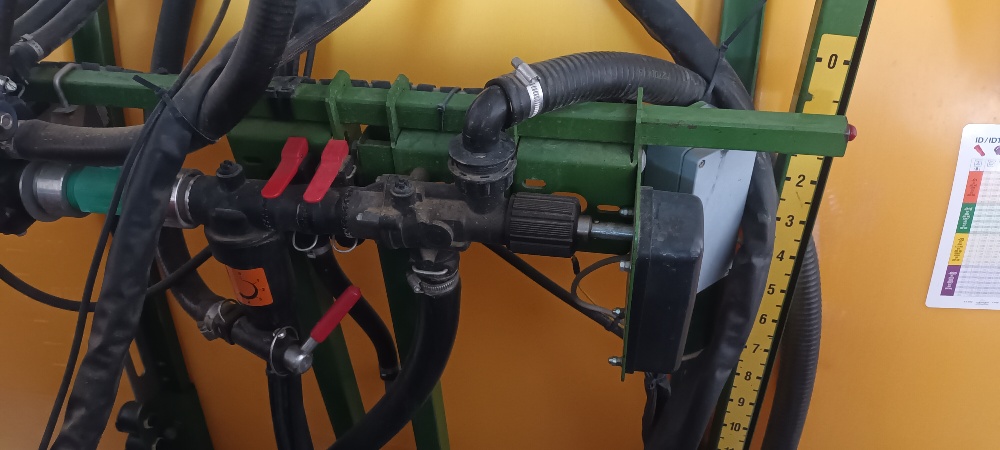

Hier noch 2 Bilder von der rechten Seite

von **Höffti** » So Mai 05, 2024 11:25

gaugruzi hat geschrieben:Hier noch 2 Bilder von der rechten Seite

Ist der Durchflussmesser original verbaut oder nachgerüstet?
