Eigenbau einer Blockbandsäge

von **mc werner** » Sa Jan 14, 2012 21:11

Hallo zusammen

Der Antriebsmotor für die Höhenverstellung hat mir die letzten 3 Tage enorme Schwierigkeiten bereitet da die Motorwicklung einen Masseschluss hatte :cry:

Als alternative hatte ich zwar noch 3 Getriebemotoren zur Auswahl aber alle waren
ungeeignet da die Drehzahl bei den Motoren zwischen 60-90 Upm lag was eindeutig
zu schnell ist,man sollte die Schnittstärke ja auch fein einstellen können :roll:

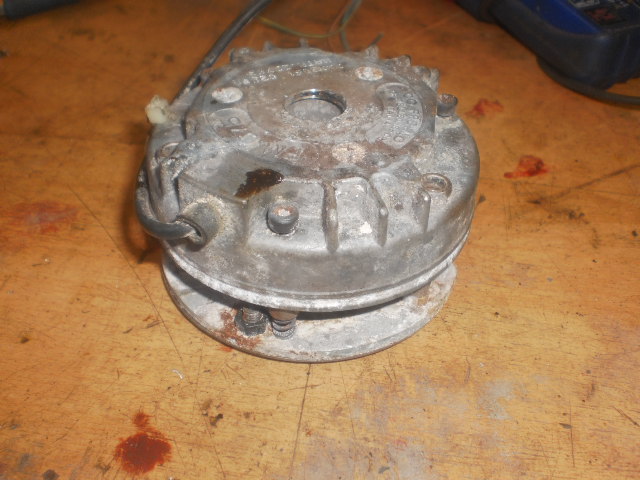

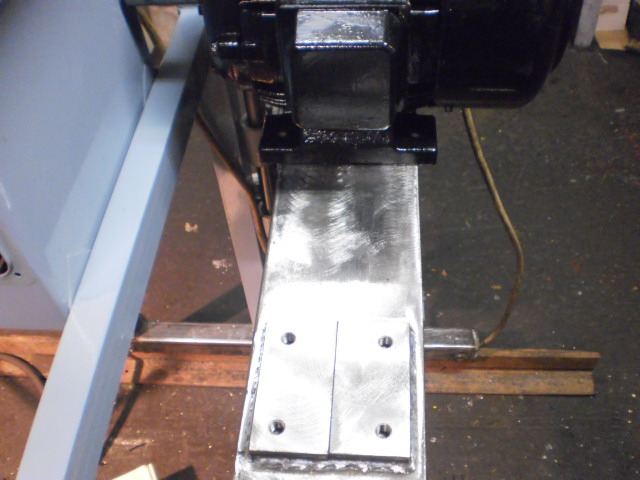

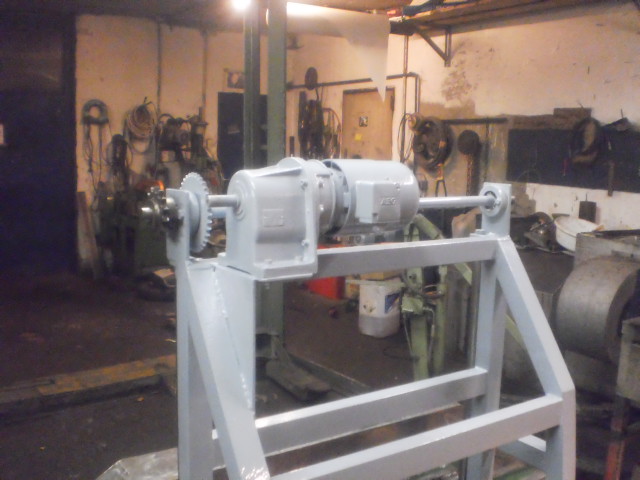

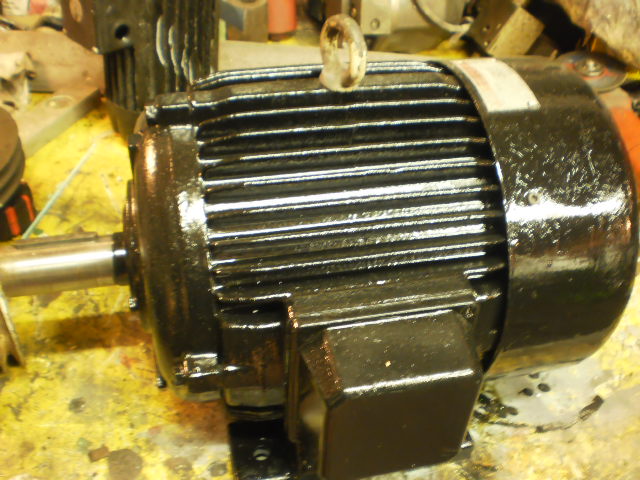

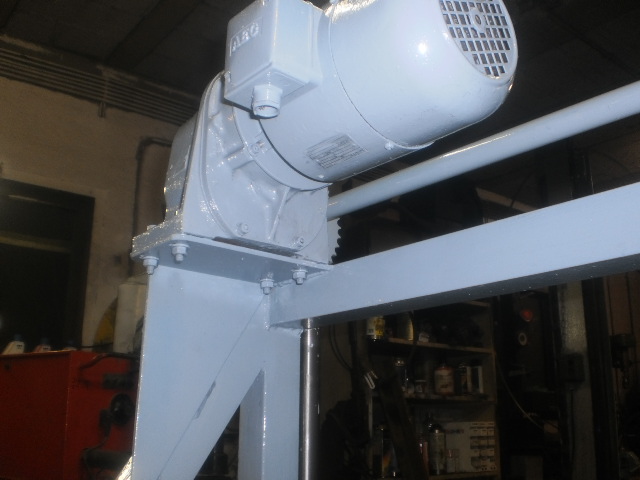

somit blieb mir keine andere Wahl als auf das Getriebe einen anderen Motor
anzuflanschen wobei ich gleich eine Bremse (Schnellstop)mit anbrachte

Bei einer Drehzahl von 17 Upm vom Motor und 3:1 bei den Kettenrädern habe ich die
Upm auf 6 runterbekommen was zu einer verstellgeschw. von 1.6 m min führt,
somit kann ich die säge auch schön einstellen :wink:

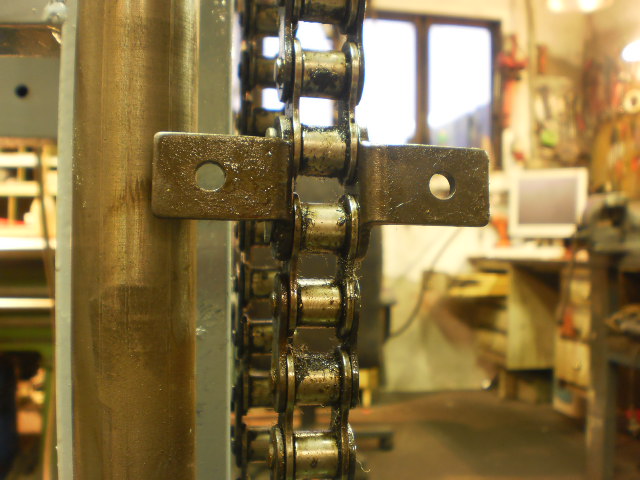

Morgen gehts an die Ketten

l.g.v Werner

von **mc werner** » So Jan 15, 2012 22:46

Hallo

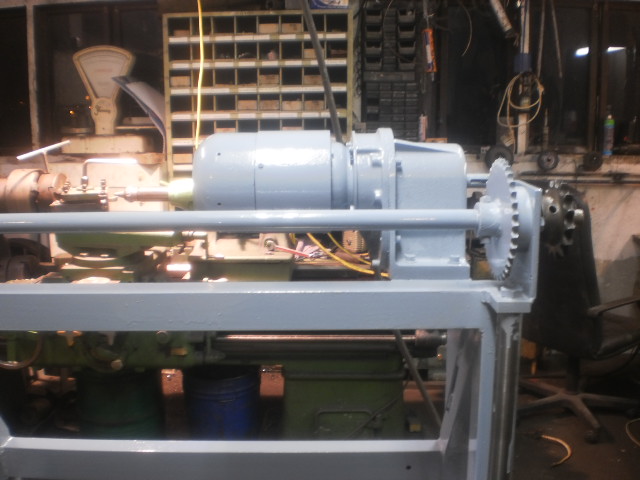

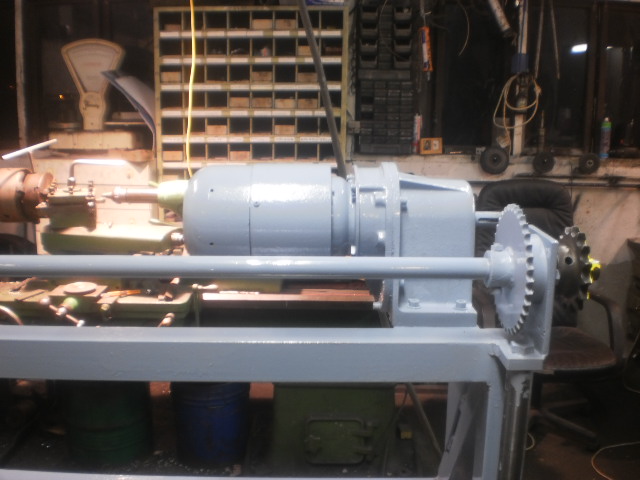

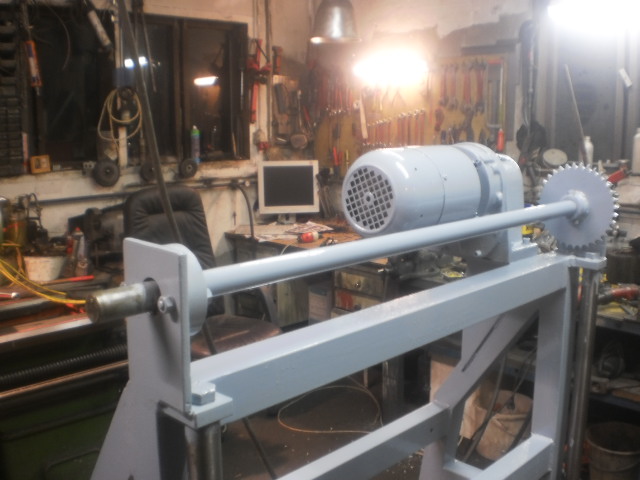

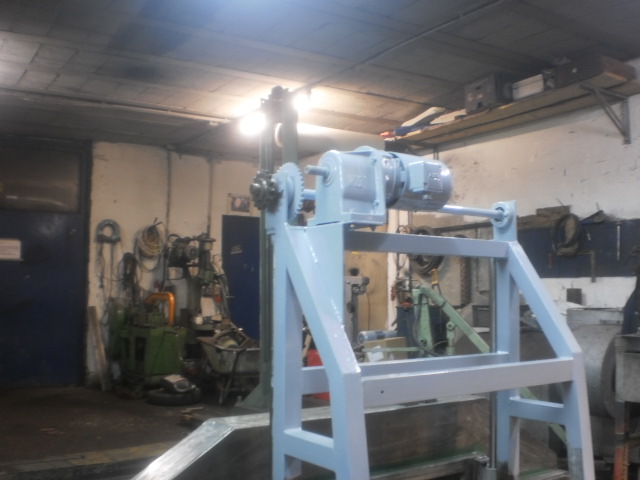

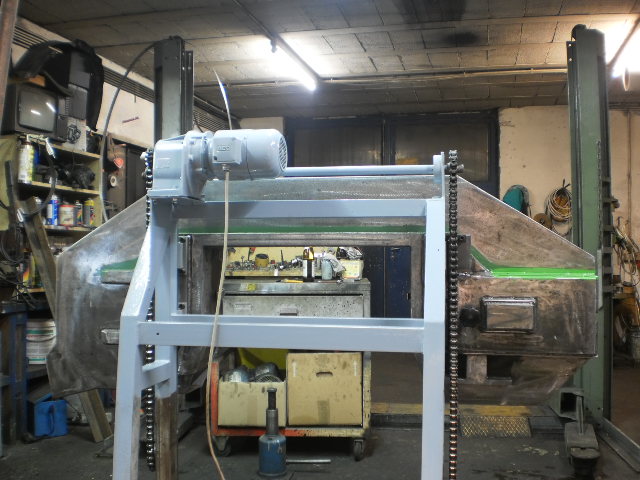

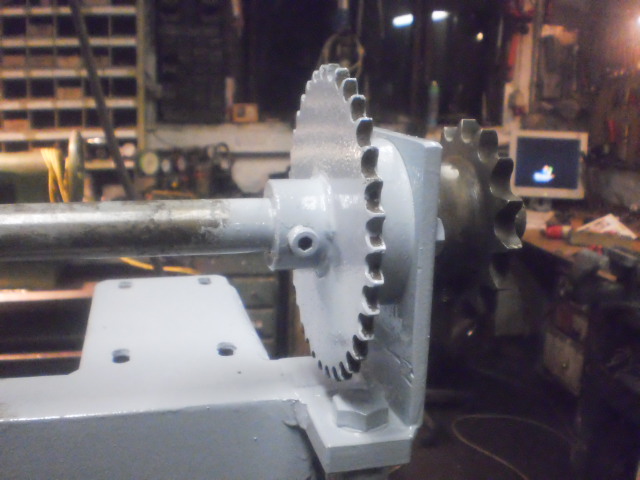

Mal einige Daten zum Antrieb der Höhenverstellung:
Getriebemotor: 0,3 KW 17 Upm.
Untersetzung Ketten:3/1
Ritzel:13 Z-1/2"
Kettenrad:35 Z-1/2"
Kettenräder abtrieb:15 zähne 3/4"

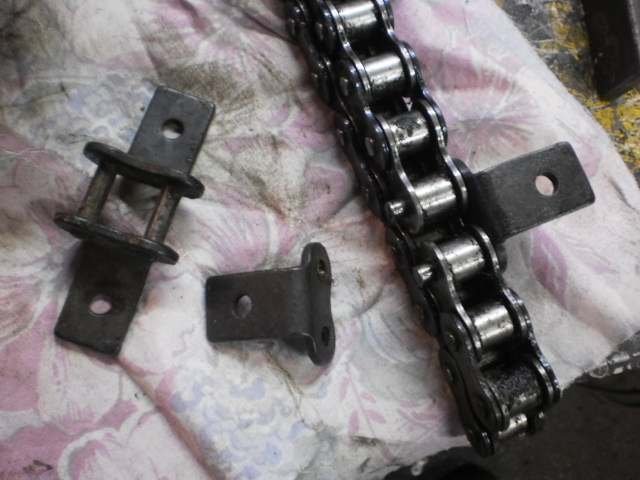

Ketten:ca 1.8m 3/4"

Und natürlich ein paar Bilder

L.g.v. Werner :wink:

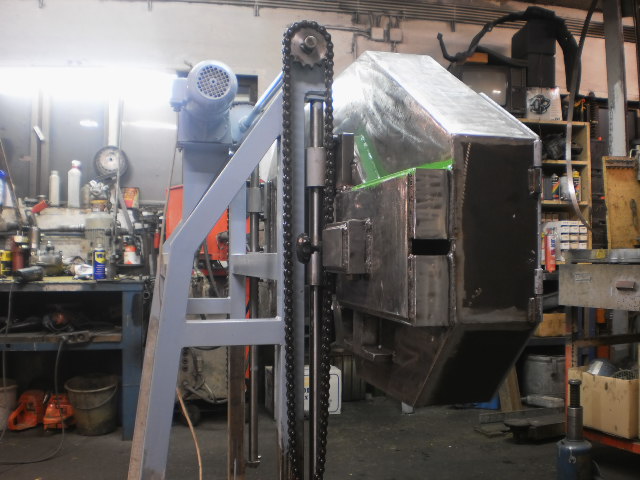

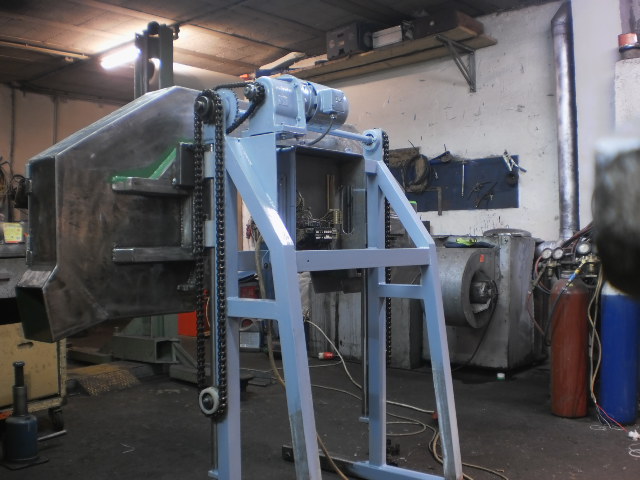

von **mc werner** » Di Jan 17, 2012 21:38

Hallo

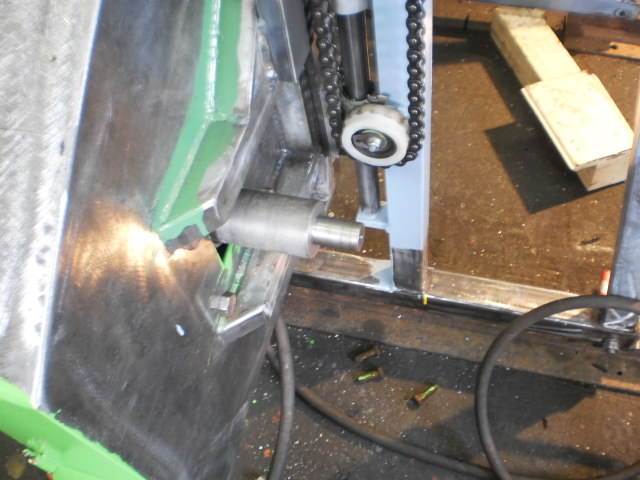

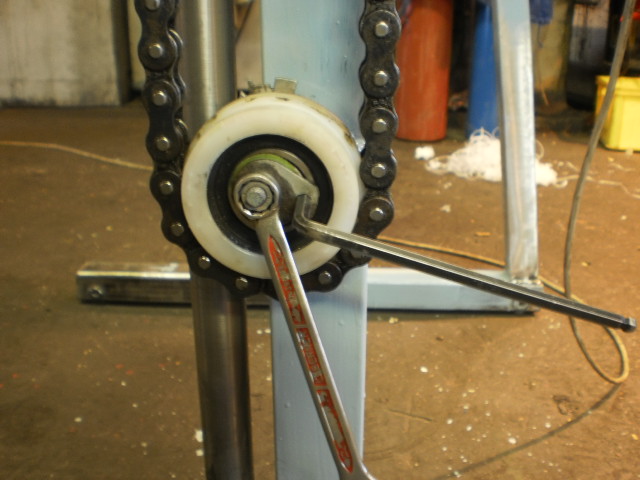

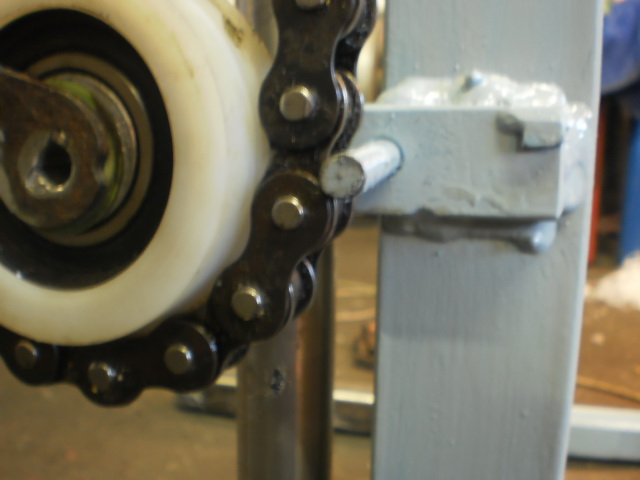

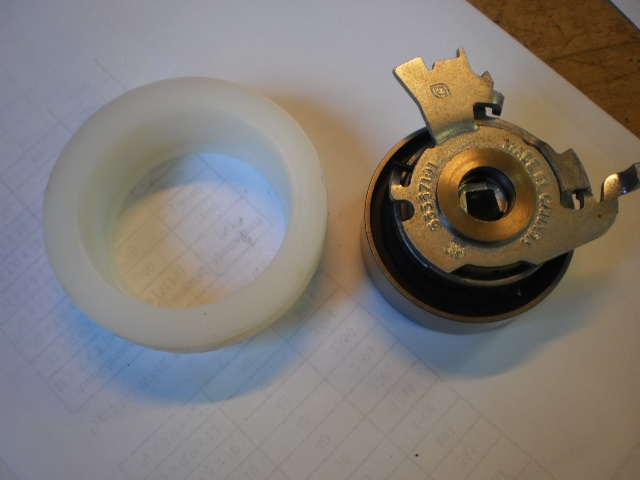

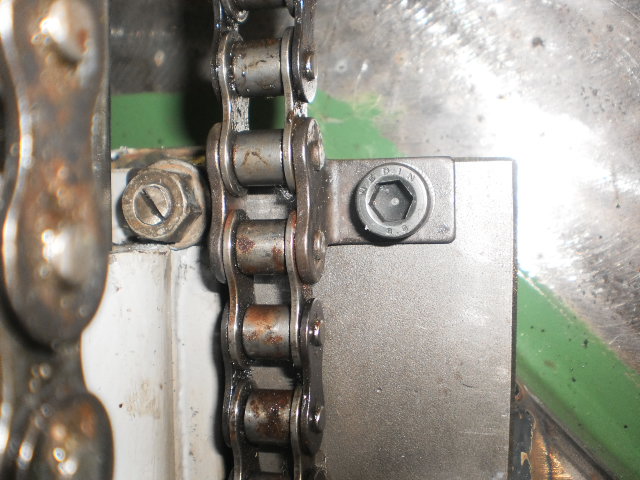

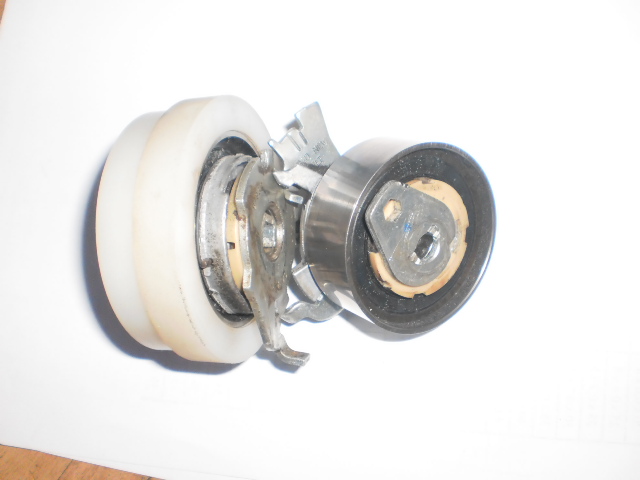

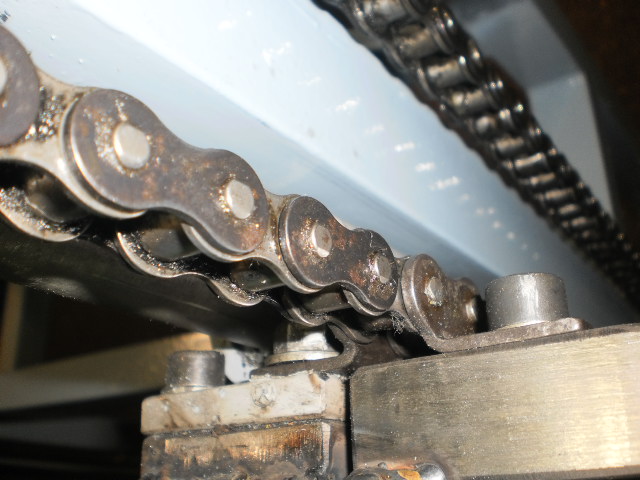

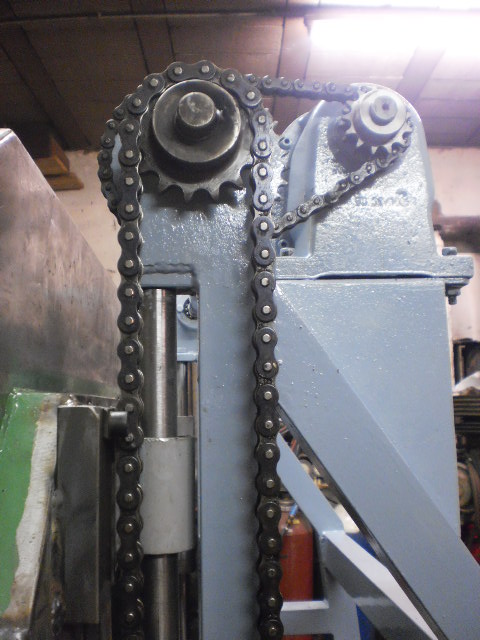

Für die ketten habe ich noch 2 Spannrollen von einem Zahnriemen (opel)
liegen gehabt,da wenn man sie vorspannt zu einem gewissen grad selbstnachstellend sind erschienen sie mir passend für die Kettenspanner.
Noch ein Paar fuhrungshülsen gedreht und fertig war mein Kettenspanner

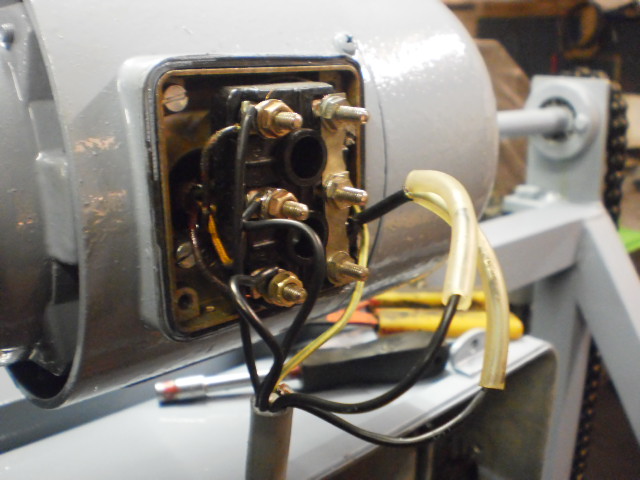

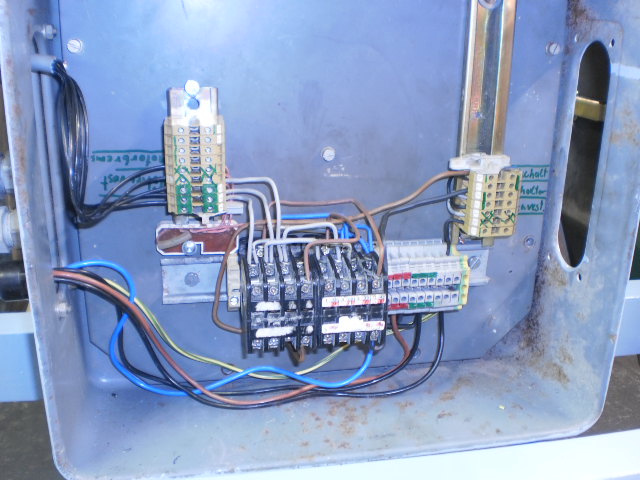

danach noch die Steuerung ´wo ich leider keinen Schaltplan habe´

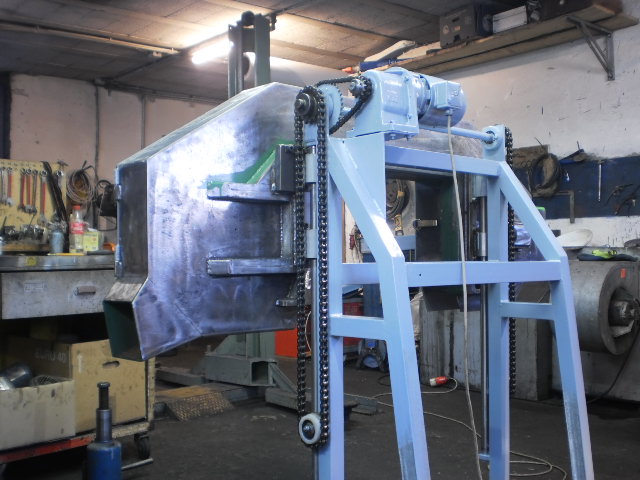

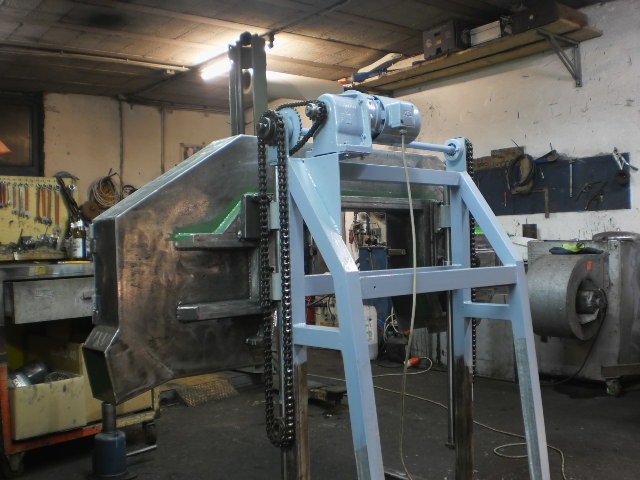

zusammengeschlossen und dann den ersten propelauf der höhenverstellung Gestartet :!:

Nach ca.40 mal rauf runter ist mir aufgefallen das die Motorbremse zu schwach eingestellt ist,da muss ich wohl nachstellen und wenn das zu wenig ist stärkere federn
einbauen 2 cm bremsweg hinunter ist mir deutlich zuviel :cry:

Tja das muss jetzt mal warten,die nächsten Paar tage habe ich noch einiges Liegengebliebene zu erledigen

Einige Bilder habe ich natürlich gemacht

L.g.v Werner

von **mobilsaegewerk** » Mi Jan 18, 2012 20:12

Irre Sache,

ich hab mir aber ne fertige gekauft, soviel arbeit wollt ich mir dann doch nicht machen.

von **mc werner** » Sa Jan 21, 2012 20:35

Hallo Mobi.

Wie du schon sagst eine ganze menge Arbeit,aber die wirklich irren Sachen
kommen erst. :lol:

Nächste Woche wird weitergebaut :!:

L.g.v.Werner

von **mobilsaegewerk** » So Jan 22, 2012 18:50

Das stimmt, der Rahmen und die grobe Technik sind das eine aber das es dann auch noch funktioniert das andere.
Hattest du schon mit ner Blockbandsäge gearbeitet?
Solltest du fragen zu technischen dingen haben, dann geh ich mal abgucken :wink:

und verrat es dir, auch einige dinge die in der prais nicht so optimal gelöst sind. :mrgreen:

von **323er** » So Jan 22, 2012 20:10

Hallo Werner,
sieht bisher top aus. Darf man fragen was du von Beruf bist? Bin auf das Ergebnis gespannt :!:

gruß Robert

von **mc werner** » So Jan 22, 2012 20:47

Hallo Zusammen

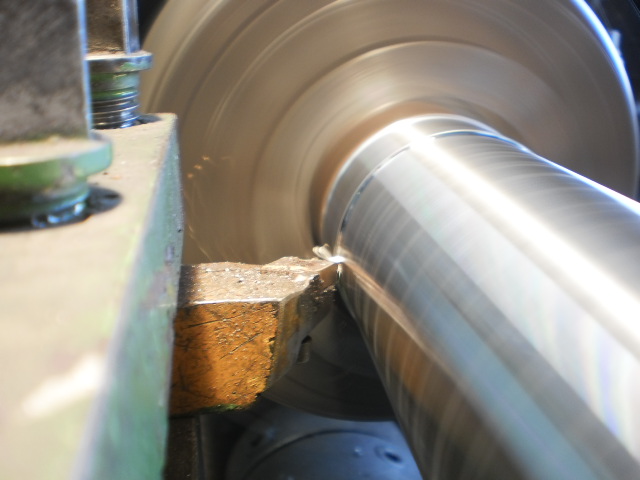

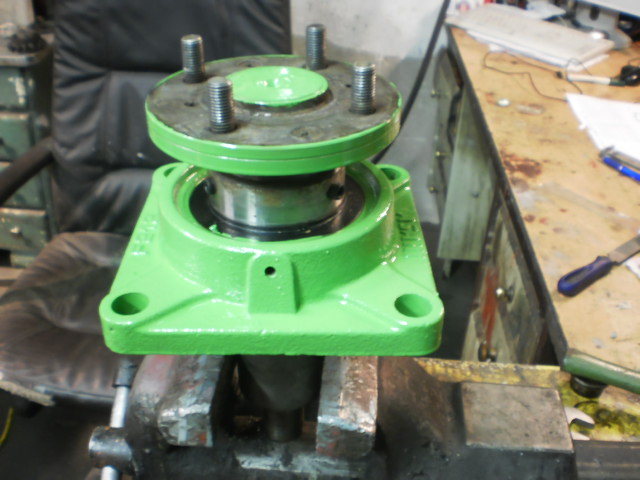

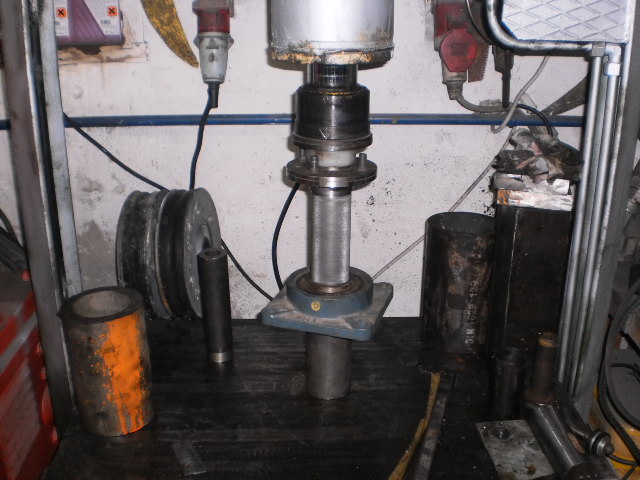

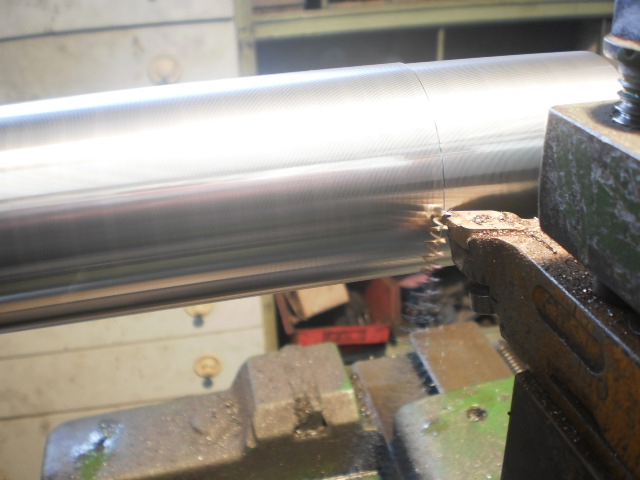

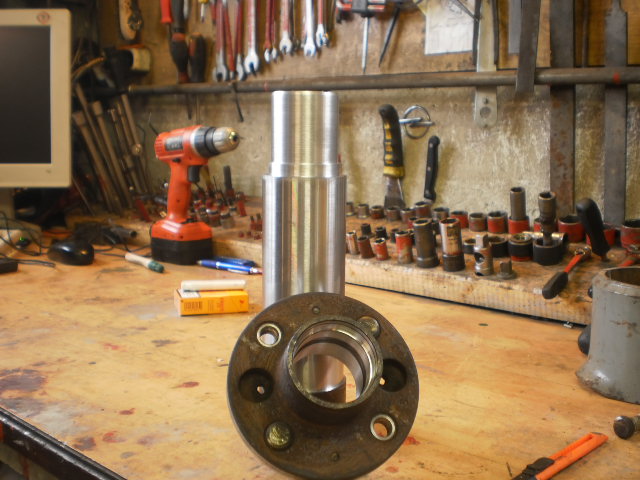

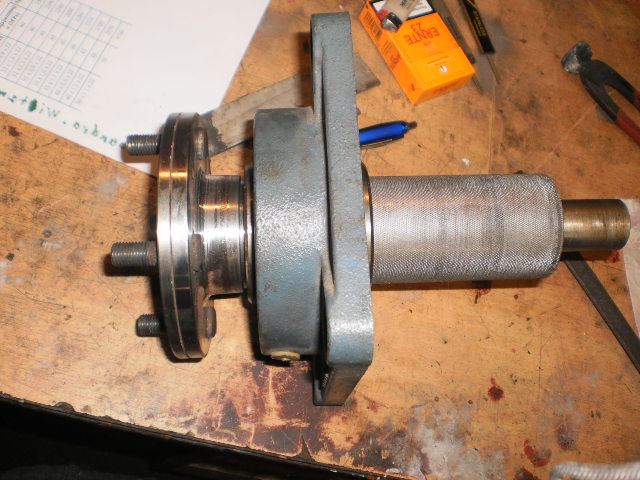

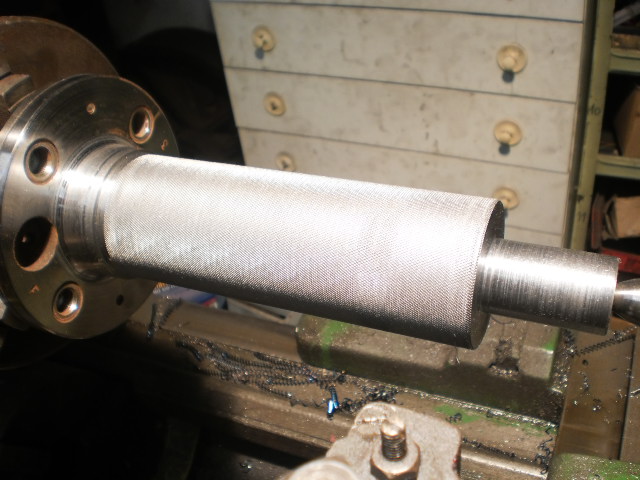

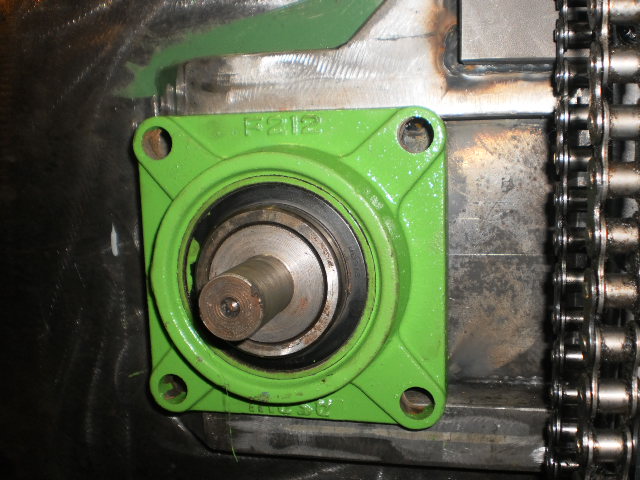

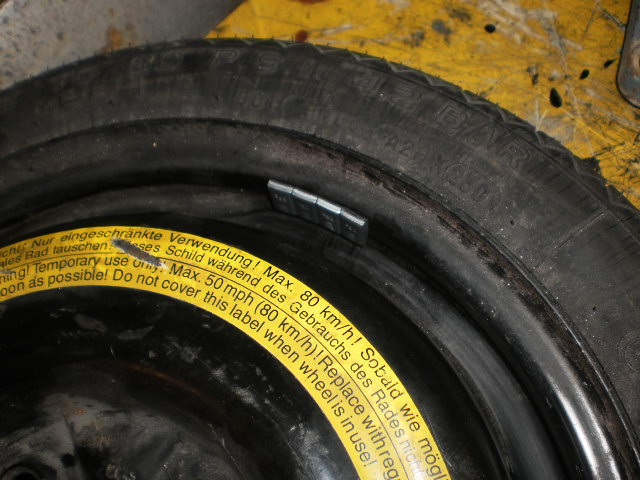

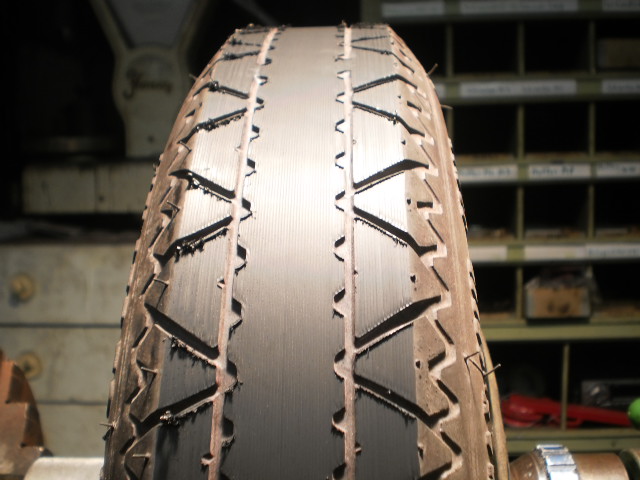

Heute habe ich ein wenig Zeit gehabt um die Antriebswelle zu drehen wobei ich
auch gleich die Räder nochmals überdrehte da ich sie auf der Welle genauer aufspannen konnte

Danach nochmal gewuchtet laufen sie jetzt präziser :!:

Mobi@
Hast du Erfahrungen mit den sägeköpfen ,hätte hartmetall Gleitführung oder sind rollen besser :klug:

Wie schnell Lauft dein Band m. sek. :?:

Und was gefällt dir an deiner Säge nicht :?:

P.s. Bandsäge habe ich nur eine große stehende :roll:

L.g.v. Werner :mrgreen:

von **mc werner** » Mo Jan 23, 2012 14:13

Hallo Robert

Maschinenbautechniker aber das hast du dir sicher schon gedacht :lol:

L.g.v. Werner

von **323er** » Mo Jan 23, 2012 21:06

Hallo Werner,
hab mir schon sowas in der Art gedacht, dass sieht alles so professionell aus.
Bis her haste sehr gut Arbeit geleistet, weiter soo :!:

gruß Robert

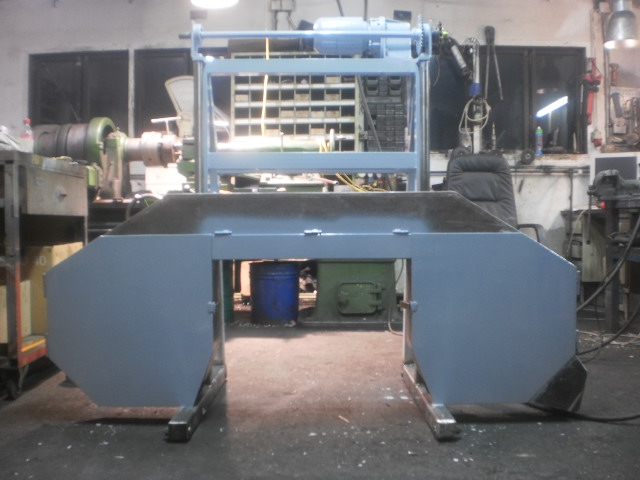

von **mc werner** » Mi Jan 25, 2012 20:02

Hallo Robert

Es ist auch eine ganze menge Arbeit und ohne geeignete Maschinen könnte man
so eine arbeit gar nicht machen :wink:

Momentan fehlt es aber vor allem an Zeit,trotz allem nutze ich doch jede freie Minute um an der säge zu bauen.

Ein paar Bilder habe ich natürlich wider für euch

L.g.v. Werner

von **mobilsaegewerk** » Do Jan 26, 2012 14:40

So nun endlich werde ich mal antworten,

Bandgeschwindigkeit da muß ich mutmaßen aber ich würd sagen 20m/s

probleme gab es bei getrenter Säge zur Hydrauliksteuerung geht jetzt beides gleichzeitig,
viele kleine Änderungen waren nötig um einen guten, fließenden Arbeitsablauf zu schaffen, z.B. Stammheber etwas verlängern, das Bandgehäuse Löcher reinschneiden damit die Spähne besser rauskommen (bis dahin verklebten die Rollen zeitweise), Endanschläge abschalten aber die hast du sicher nicht.
Ein Vordach bauen das aus Rohrrahmen und einen Plane besteh damit wenigstens ich trocken arbeiten kann und ein Wanderofen basteln denn der der Bedient friert.

Ich habe die Wirex CZ M1 mit ISP 09 Steuerung, wenn man arbeiten will gehts ohne Steuerung nicht egal welche, hab vorher mit ner Woodmizer LT 40 gesägt ohne Steuerung, auch ein älteres Model, ab damit nicht so viel in der selben Zeit geschafft.

Ich Hatte bisher nur Maschinen mit Führungsrollen, find ich gut an der Wirex sind die leicht einzustellen und zu tausen wenn sie mal ne Flachseite bekommen haben.
Wichtig ist auch eine gute Bandschmierung vor der Rolle oder Gleitstück (ich nehm Fit (Spühli) Wasser) dadurch läuft das Band schnell wieder sauber und neigt nicht zum verlaufen oder reissen.

von **mobilsaegewerk** » Do Jan 26, 2012 17:21

Hast du die Möglichkeit die Antriebsrolle und Umlenkrolle in der Aurichtung einzustellen? denn sonst läuft dir das Band sonstwo hin, denke auch wenn richtig Druck auf dem Band ist wirst du wenig freude mit den Reifen haben auf dauer gesehen.
Die Reifen stellen ja eine Art Transmision da, so wie früher wo Lederriemen gelaufen sind, nur ist die Spannung sehr viel höher, deshalb muß die Umlenkrolle in alle Richtungen wärend des Betriebs gespurt werden können. Minnimale Spuränderungen haben große Wirkungen, von Schnittverlauf über Band runter fliegen bis hin zum reissen, oder einfach nur perfektes Sägen

Auch der Spähneauswurf ist zum Arbeiten ungeeignet da im bis 4m Bereich alles voll Spähne fliegt, einfach einen Bogen basteln der die Spähne nach unten lenkt, id eÖfnung dann unterhalb des niveaus vom Band, wenn möglich aus Rohr dann kann man ein Absaugung oder einfach nur Eimer ranhäbgen.

Ich nehm wenn ich bei mir säge Eimer, spart viel arbeit beim Aufräumen.

von **mc werner** » Do Jan 26, 2012 19:07

Hallo Mobi

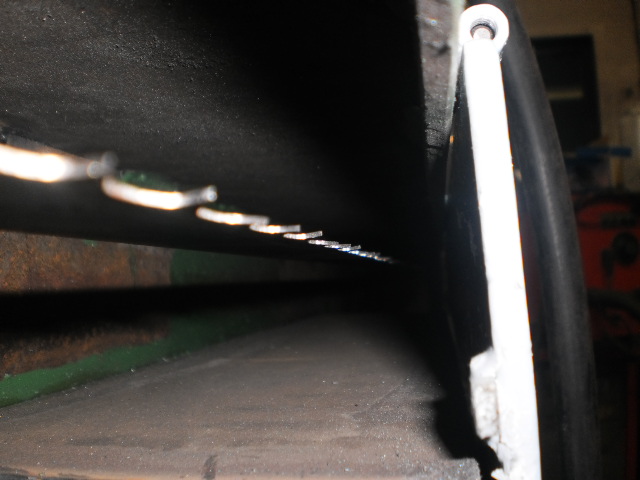

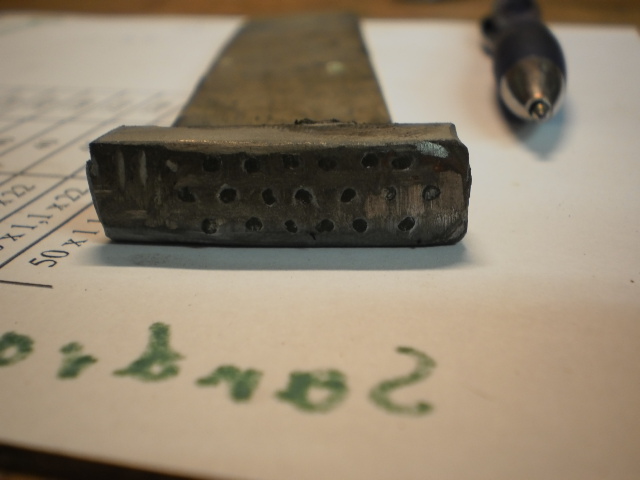

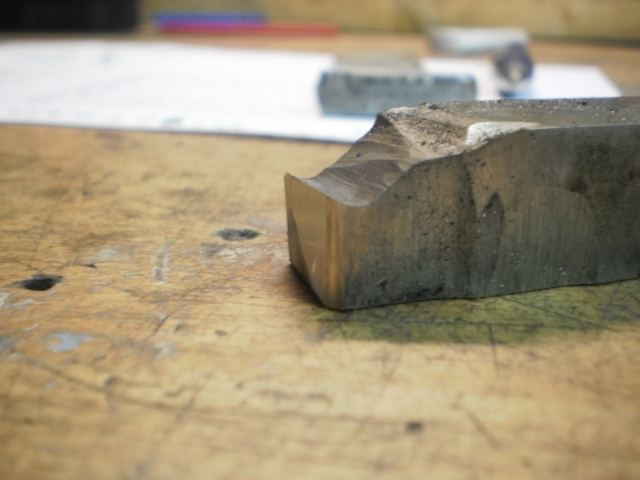

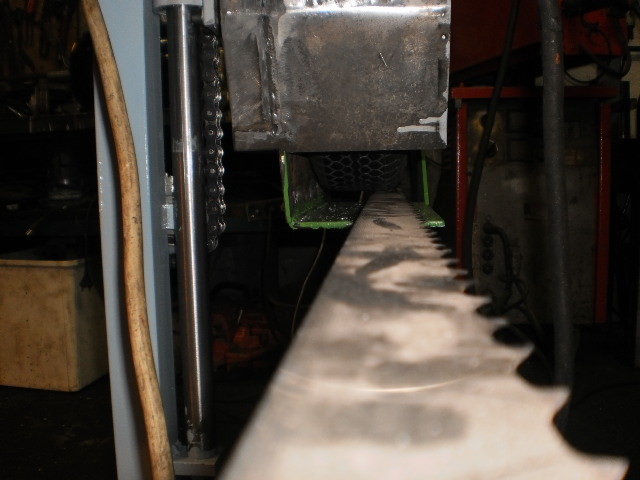

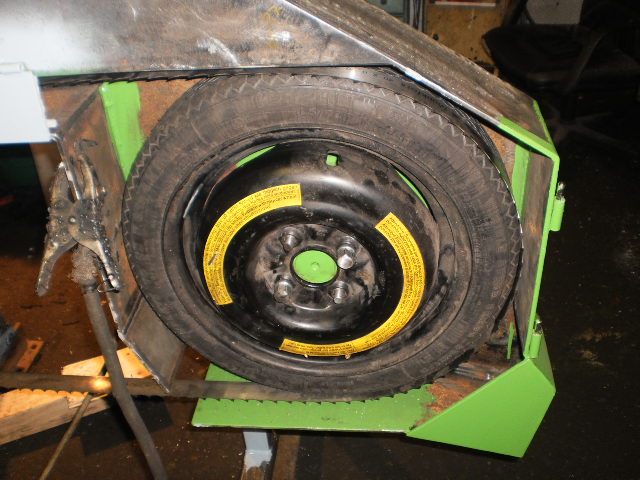

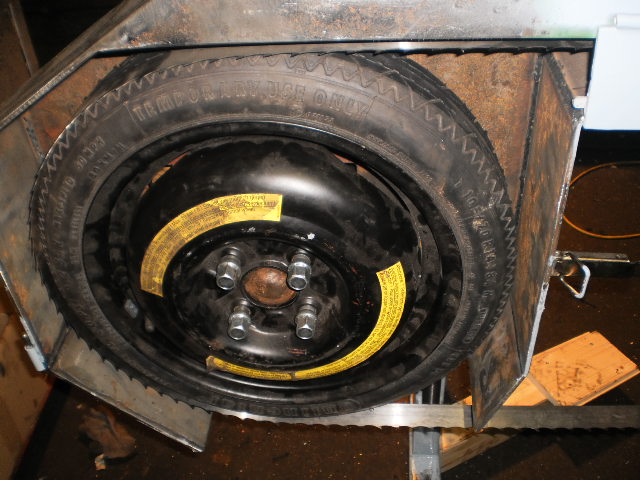

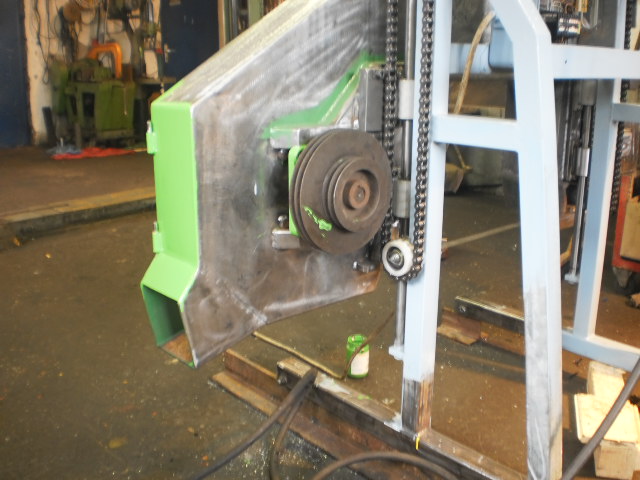

Die Antriebsrollen habe ich auf beiden seiten einstellbar gemacht,was die Reifen betrifft ist mir die Problematik durchaus bewusst aber die sind ja schnell ersetzt.
Ich habe vor die Antriebsrollen durch Aluminiumrollen zu ersetzen die ich aber noch
Giessen muss (alte Alufelgen einschmelzen und überdrehen )

Deine säge ist eine Wood Mizer oder :?:

Wie breit sind die Keilriemen der Antriebsrollen :!:

und danke für den Tipp mit dem Eimer

Ach ja hast du ein paar Bilder von den Antriebsrollen, Sägeköpfen u.Stammwender :?:

Danke im Vorhinein und L.g.v. Werner

von **mobilsaegewerk** » Fr Jan 27, 2012 20:21

Meine Säge ist eine Wirex CZ M1 hatte vorher mit Woodmizer LT 40 gesägt,
der Stammwender ist OK aber es gibt besser mit beidseitigen Hydraulikklemmen oder Kettenwender.

Warum willst du die Antriebsrollen so groß machen nimm Riemenscheiben mit ca 25 - 30 mm breite Riemen drin das reicht.

Solche bilder muß ich mal machen auf Lager hab ich die nicht.
