Eigenbau einer Blockbandsäge

von **mc werner** » Mo Feb 06, 2012 20:45

Hallo Mobi

Ich danke dir schon mal für die info, wenn du Fotos hast wäre ich dir Dankbar

Die letzten 2 Wochen hatte mich eine Grippe Eiskalt erwischt (Werner Eiskalt) :lol:

so ungefähr hab ich mich Gefühlt

Jetzt bin ich noch am info sammeln (Sägeköpfe) und wenn es Hoffentlich bald
Wärmer wird "momentan zw.-14° und -22°"und ich die Werkstatt wieder
warm Bekomme wird weitergebaut :prost:

Vorerst l.g.v. Werner

von **mobilsaegewerk** » Mo Feb 06, 2012 22:09

Las uns mal telefonieren, Nummer ist af meiner Homepage.

von **mc werner** » Mi Feb 15, 2012 0:35

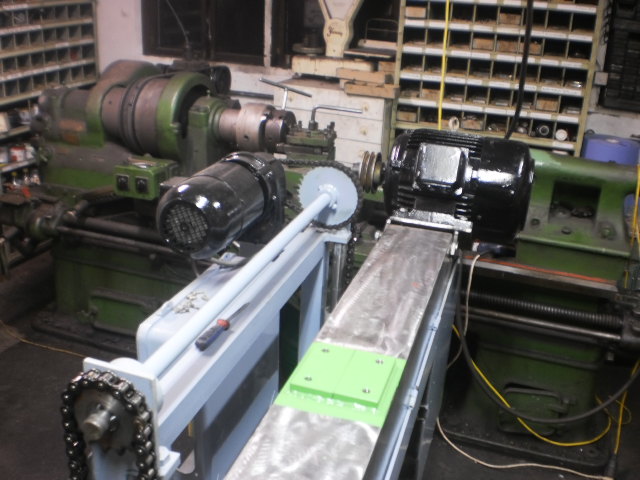

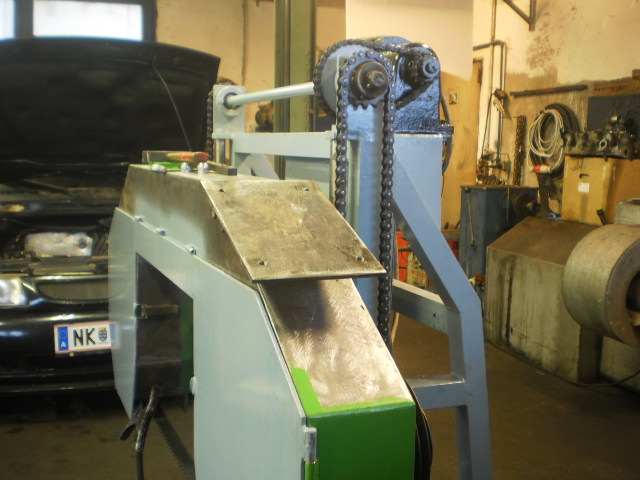

: Die lieben autos; bandsäge antrieb 132.jpg (80.94 KiB) 6722-mal betrachtet

Hallo Zusammen

Habe mir wieder ein wenig zeit genommen,es ist nicht mehr ganz so kalt
wie in den letzten 3 Wochen und die Werkstatt ist leichter zu Beheizen.

Na ja ich bin schon gespannt ob ich diese Woche die säge das erste mal
zum Laufen bringe oder ob mir wie meistens wieder irgendwas dazwischenfunkt,
(die lieben Autos

).
Apropo Auto wie in den folgenden Bildern herauszunehmen ist verbaue ich
auch gerne teile von verschiedenen Pkws,da sie leicht zu bekommen sind
und meistens die Altteile bei mir Liegenbleiben.

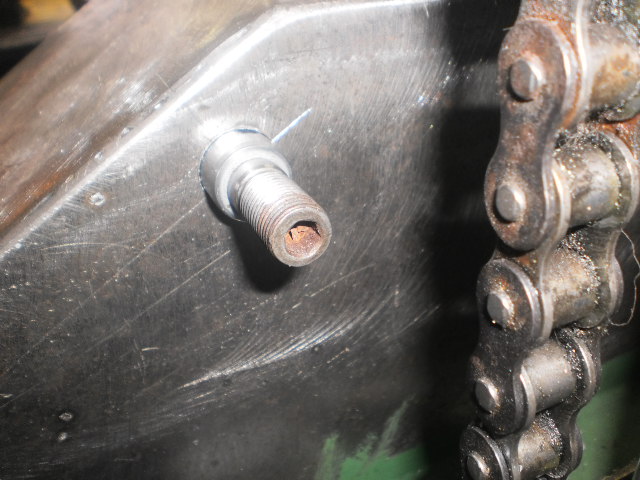

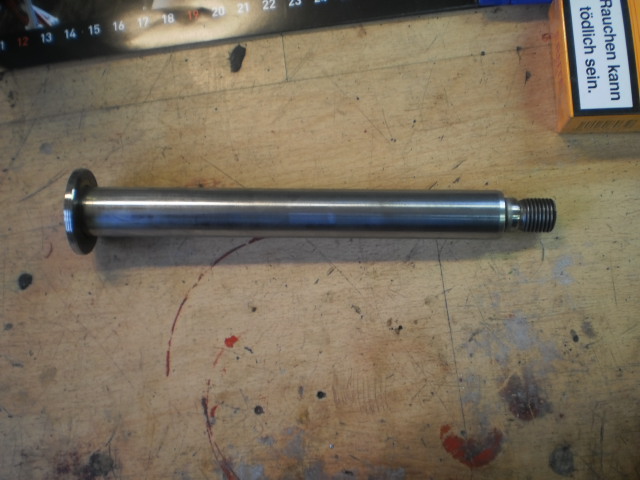

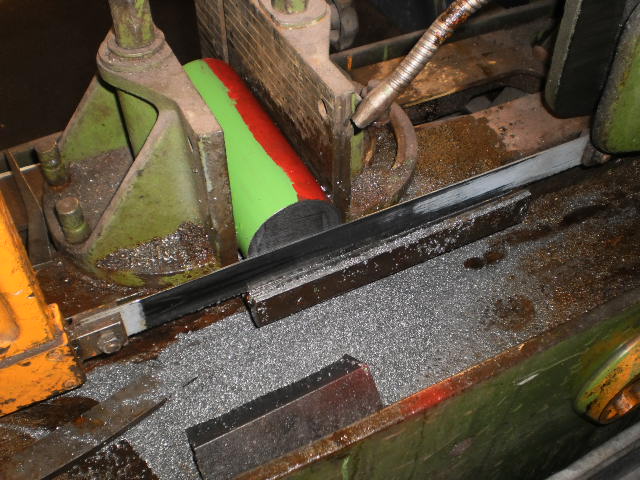

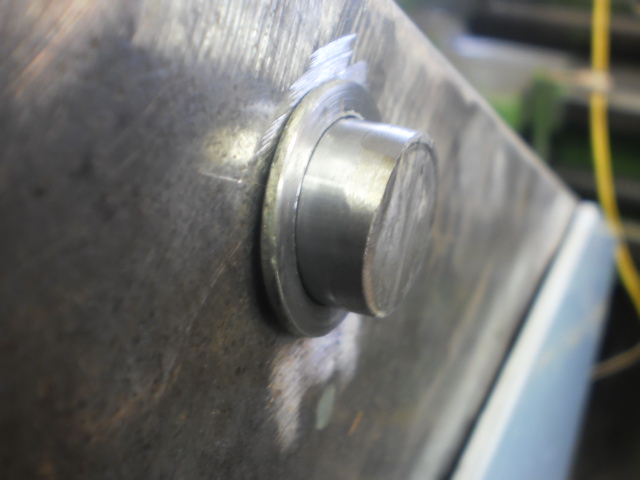

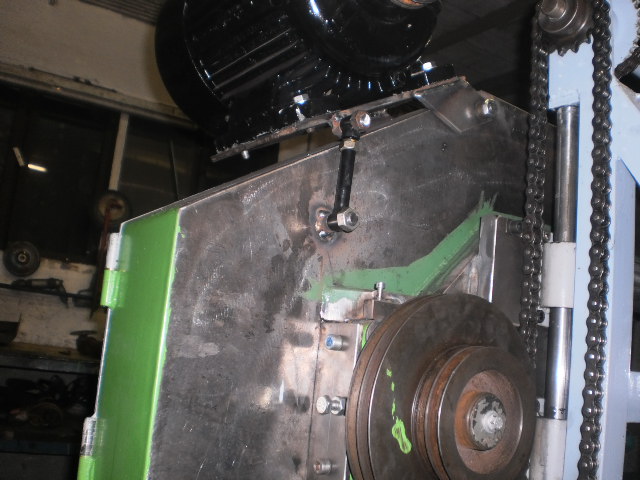

Dieses mal hat ein alter Stoßdämpfer seine Kolbenstange abtreten müssen :roll:

da Randschichtgehärtet passgenau und verchromt ist es ein nahezu unzerstörbarer
bolzen für die Motorhalterung geworden

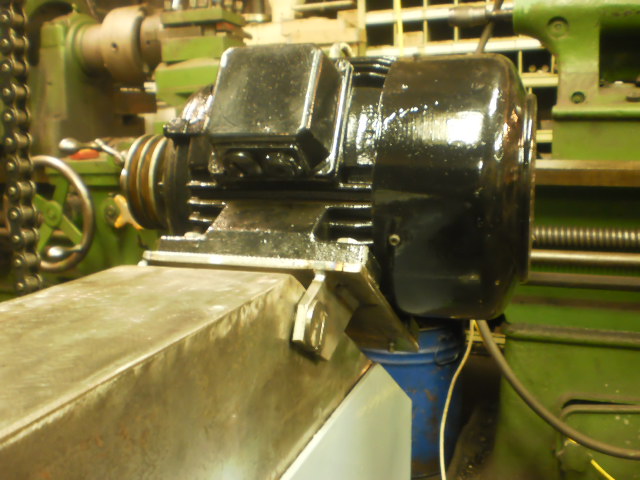

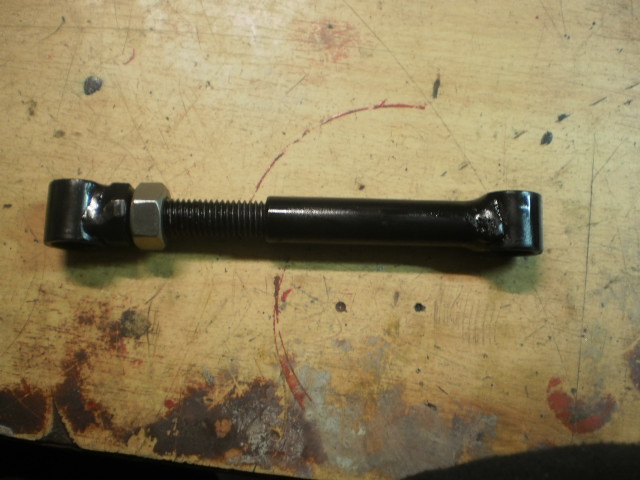

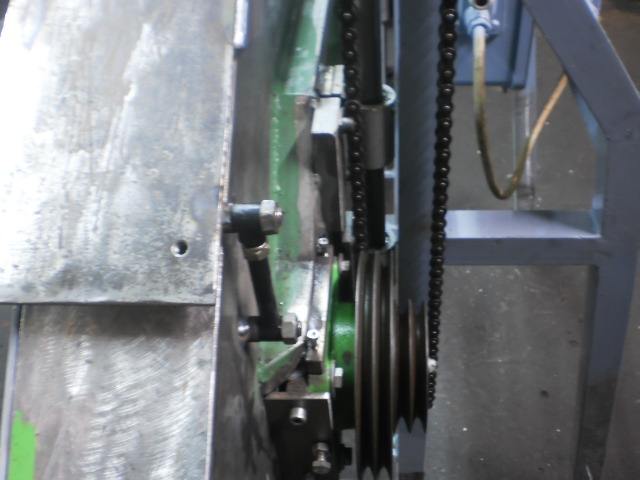

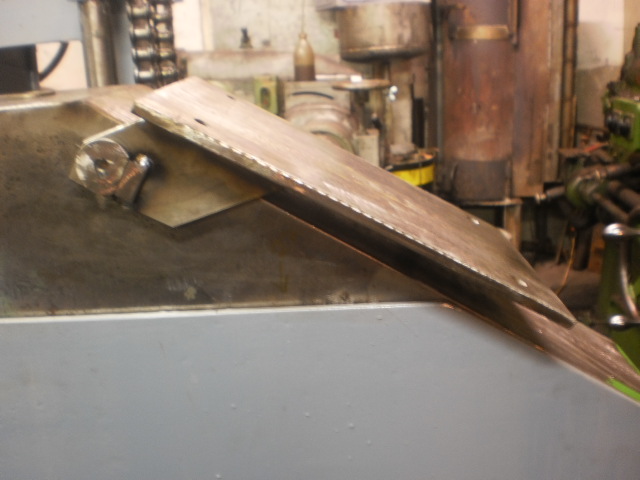

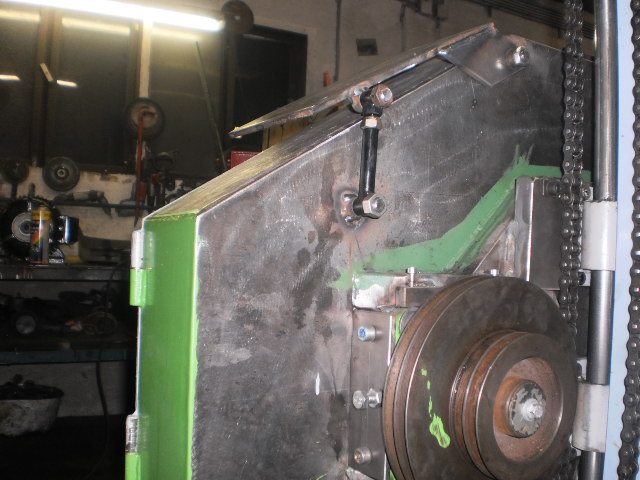

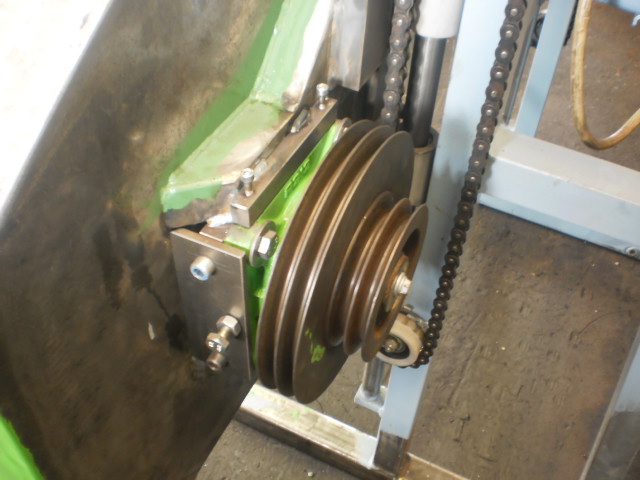

Wie gesagt Heute hab ich die Motorhalterung montiert und nebenbei auch
die Spanneinheit fertig bekommen,vielleicht beginne ich morgen mit den
Sägeköpfen :mrgreen:

Bilder gibt es natürlich auch

L.g.v. Werner

von **323er** » Mi Feb 15, 2012 21:14

Uiii, der Erbauen selbst :!:

Man kann nur sagen Daumen hoch und :prost:

Der Mann mit den Goldenen Händen :!:

gruß Robert

von **mc werner** » Mi Feb 15, 2012 21:19

Hallo Zusammen :lol:

: Jetzt bewegt sich schon was!!; bandsäge antrieb steuerung 017.jpg (80.86 KiB) 6642-mal betrachtet

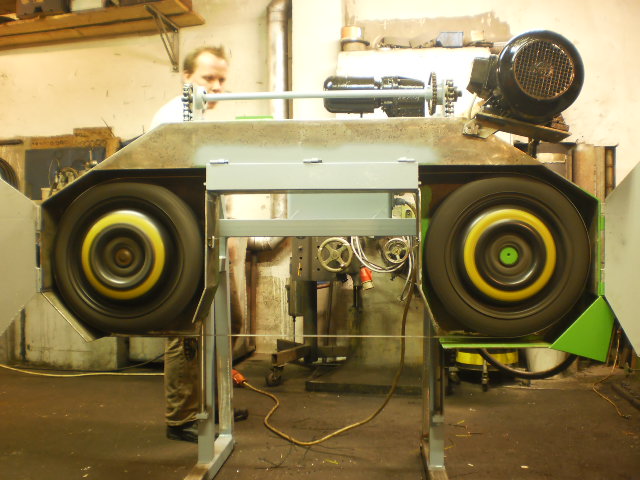

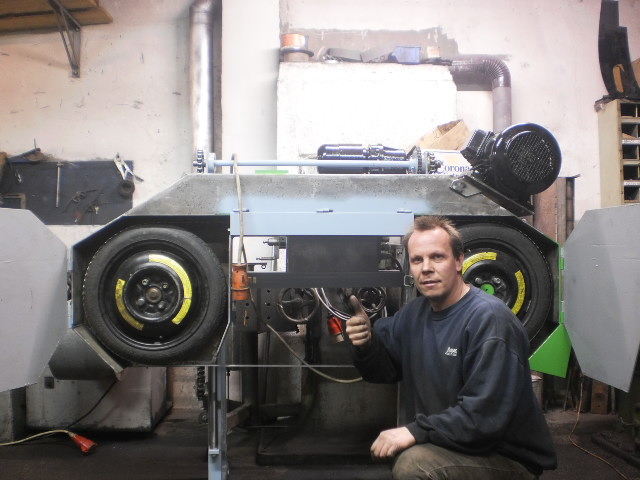

Die blockbandsäge Läuft

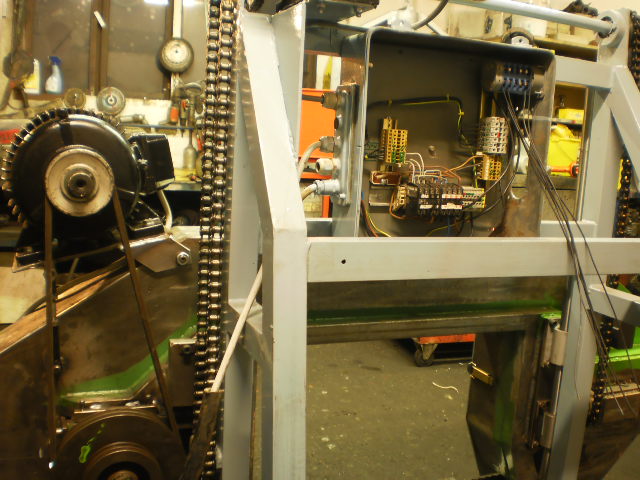

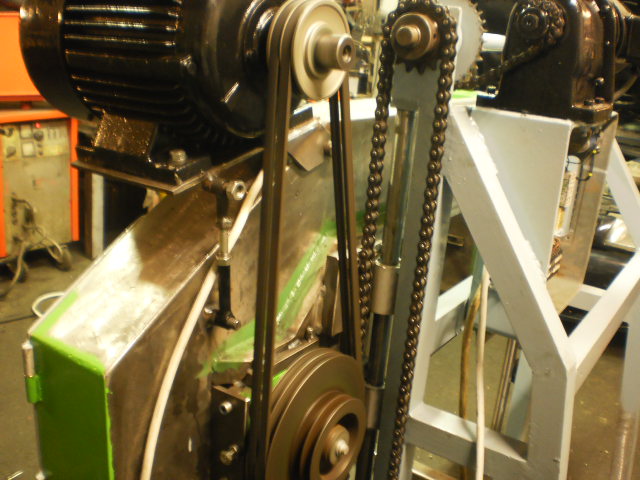

: Antrieb; bandsäge antrieb steuerung 021.jpg (81.51 KiB) 6642-mal betrachtet

Nach 4 stunden verkabeln,

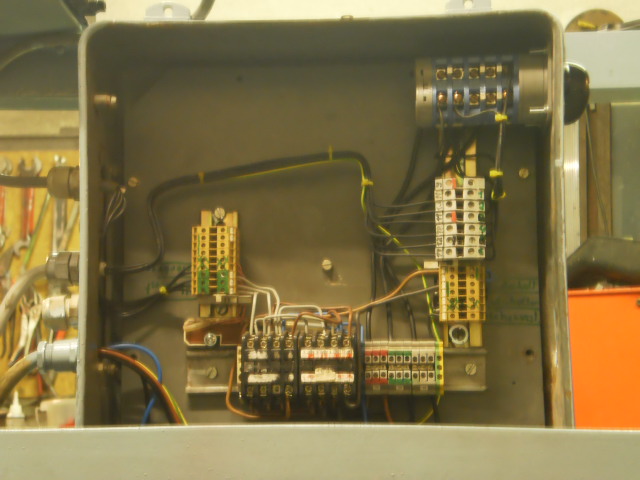

: Schaltkasten; bandsäge antrieb steuerung 015.jpg (80.34 KiB) 6642-mal betrachtet

und Schaltplan entziffern habe ich es endlich geschafft

: Schalter beim Anschließen; bandsäge antrieb steuerung 012.jpg (81.28 KiB) 6642-mal betrachtet

Die Blockbandsäge Dreht sich und noch dazu Superleise

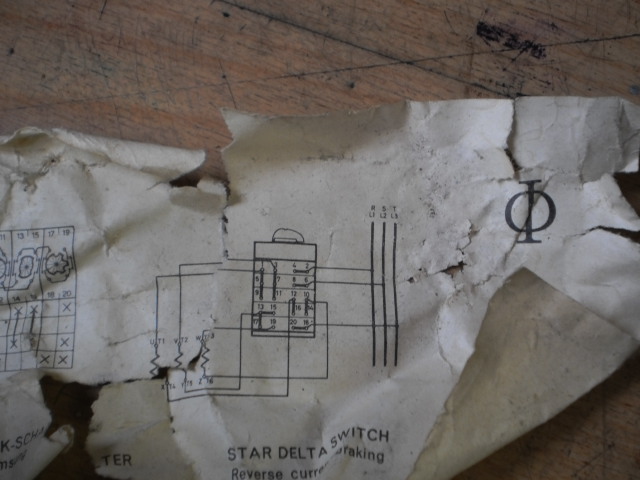

: Schaltplan vom stern dreieck schalter mit schnellstoppschaltung; bandsäge antrieb steuerung 005.jpg (80.51 KiB) 6642-mal betrachtet

L.g.v Werner :mrgreen:

von **mc werner** » Mi Feb 15, 2012 23:40

323er hat geschrieben:Uiii, der Erbauer selbst Man kann nur sagen Daumen hoch und
Der Mann mit den Goldenen Händen
gruß Robert

Hallo Robert

Da kann ich nur sagen danke

Solche Worte sind wie Balsam für die Seele

Das spornt dann schon mal an noch Genauer zu Arbeiten,doch die wirklich
interessanten Sachen (steuerungstechnisch) kommen noch

Lgv Werner :prost:

von **mc werner** » Mo Feb 20, 2012 20:38

Hallo Zusammen

Habe mir wieder ein wenig zeit genommen und mal mit dem bau der
Führungen für die Sägeköpfe begonnen.
Da ich die Führung jetzt doch lagere muss ich wohl oder übel noch eine
Änderung an der säge selbst machen,ist aber keine große Sache nur schlecht
zum Dazukommen :roll:

Das material für die schienen 30 x 50 vollstahl natürlich vom schrotti :lol:

so wie der kleine Motor um 10 € für den ich noch keine Verwendung habe

Die laufrollen für die Sägeköpfe mache ich jetzt nach langen überlegen
doch mit Schnelllauflager (vorzugsweise umlaufrollen vom pkw )
die sind schon dicht und haben eine lange Lebensdauer

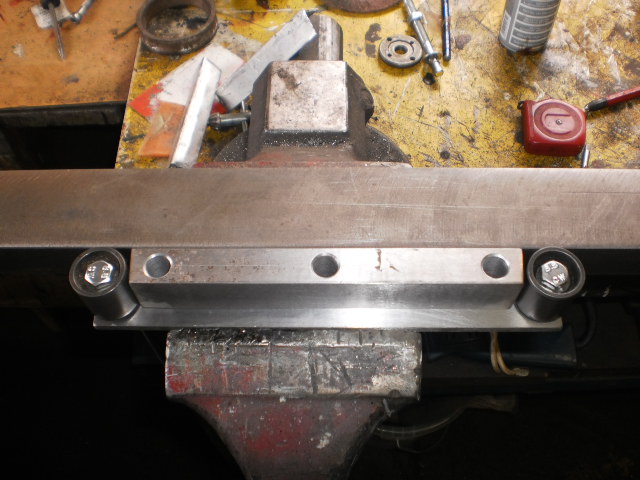

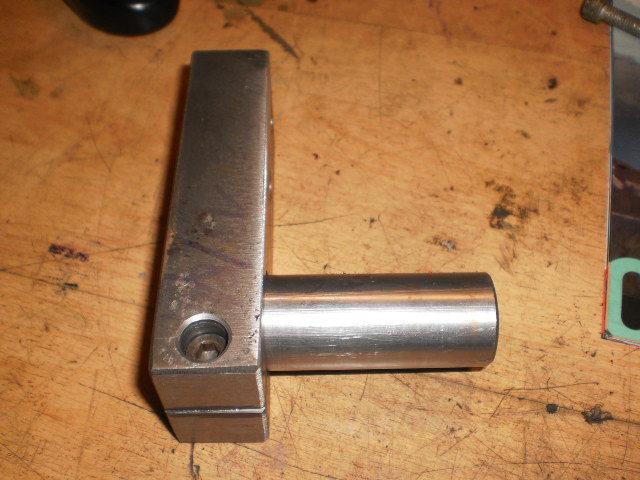

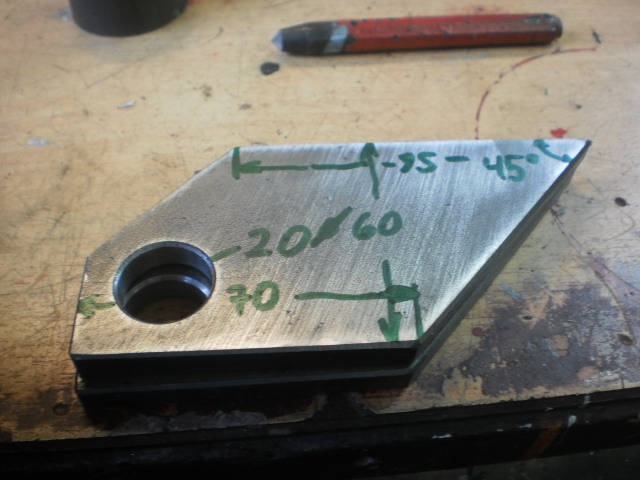

: sägekopf aufnahme; bandsäge antrieb steuerung 003.jpg (81.46 KiB) 6512-mal betrachtet

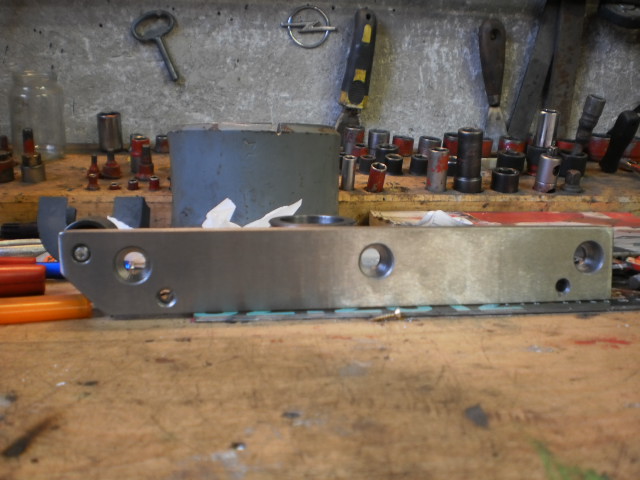

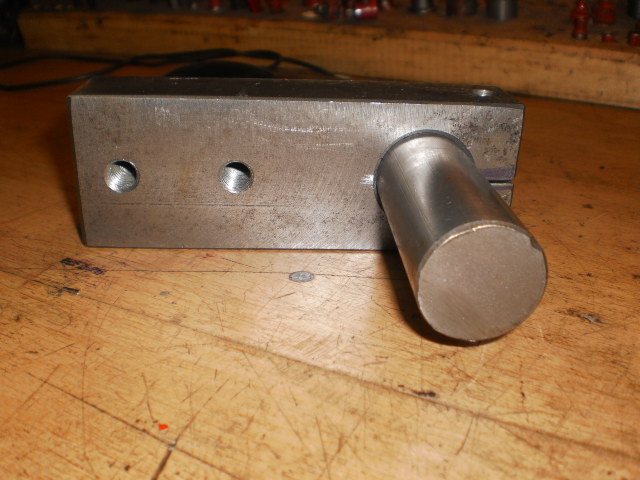

hier die noch nicht fertigen Halterungen für die Lager

: sägekopf aufnahme; bandsäge antrieb steuerung 004.jpg (80.83 KiB) 6512-mal betrachtet

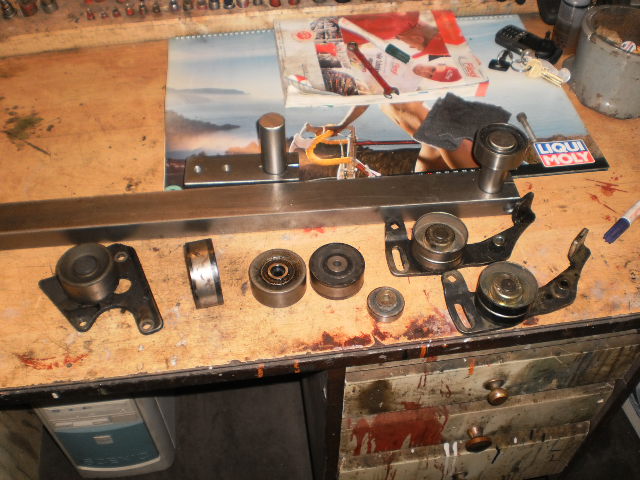

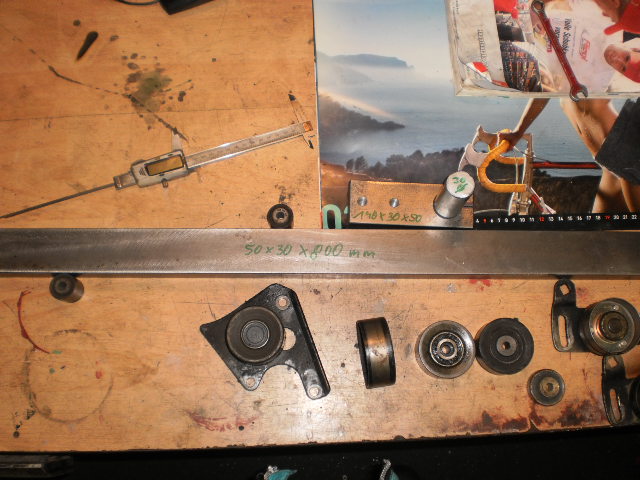

und einige lager zur Auswahl

: lager und führungsschienen; bandsäge antrieb steuerung 015.jpg (80.91 KiB) 6512-mal betrachtet

: teile für die bandführung; bandsäge antrieb steuerung 019.jpg (80.46 KiB) 6512-mal betrachtet

Kleiner motor (brandneu ) um 10 € vom schrotti
:?:

was die leute so alles wegwefen :?:

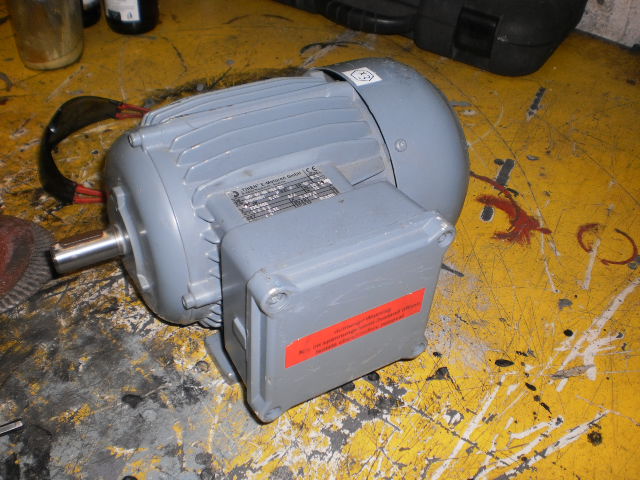

: motor 0.75 Kw 1450 upm; bandsäge antrieb steuerung 013.jpg (80.25 KiB) 6512-mal betrachtet

mal schauen ob ich morgen Zeit finde um die lagerhülsen zu drehen

Lgv. Werner

von **mc werner** » Di Feb 21, 2012 19:29

Die rollen für die Sägeköpfe sind fertig,war schon eine menge Arbeit
die Hülsen zu drehen und zu Härten :roll:

Im bild zu sehen ist der zuschnitt der führungshülsen,aus werkzeugstahl :!:

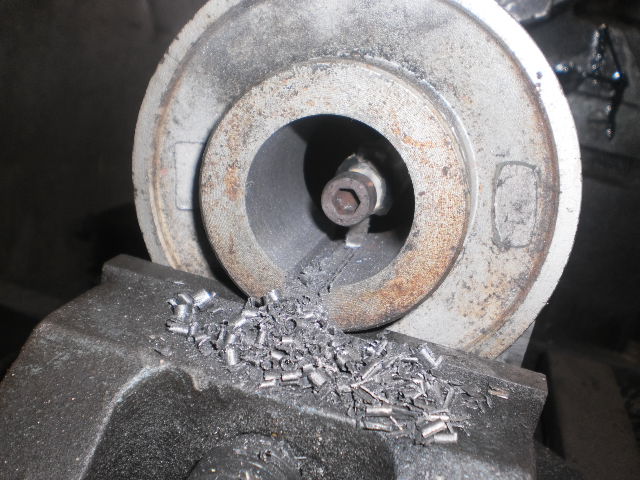

: Zuschnitt; bandsäge antrieb steuerung 020.jpg (79.41 KiB) 6439-mal betrachtet

: roh überdrehte lagerhülsen; bandsäge antrieb steuerung 024.jpg (79.63 KiB) 6439-mal betrachtet

Die lager habe ich von den rollen was in den Bildern des vorigen beitragb zu sehen ist
ausgepresst,(Umlenkrollen/spannrollen vom Flachriemen PKW)

: spannrollenlager von einem renault; bandsäge antrieb steuerung 025.jpg (82.22 KiB) 6439-mal betrachtet

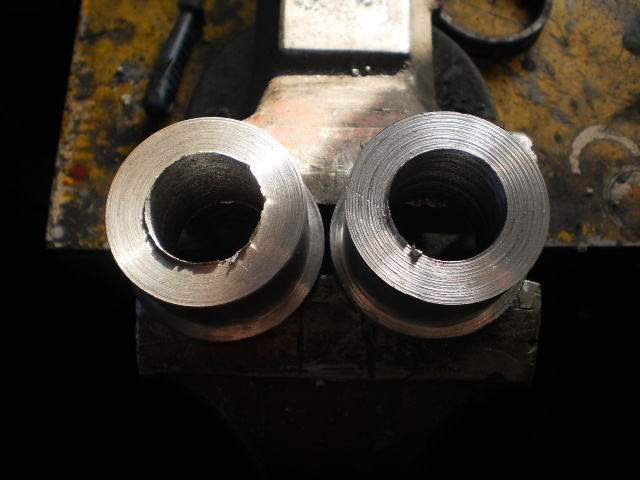

Hier die grob überdrehten lagerhülsen

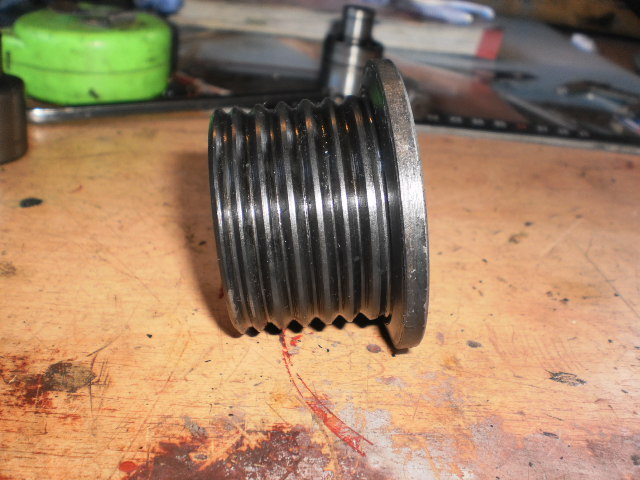

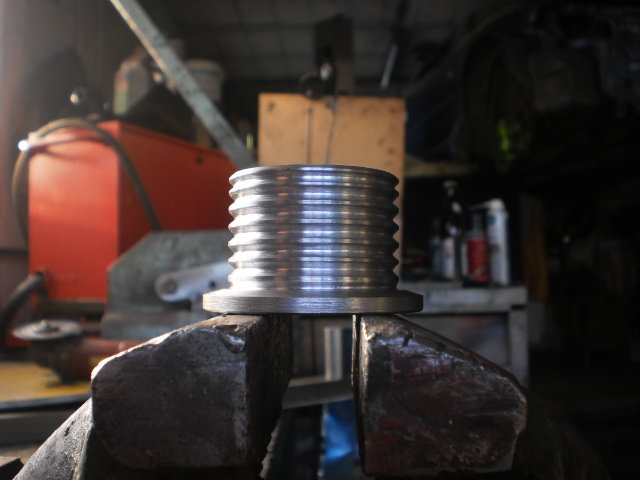

: Lagerhülse fertig überdreht; bandsäge antrieb steuerung 029.jpg (82.13 KiB) 6439-mal betrachtet

Und die bei ca 850 ° Gehärteten fertigen :lol:

: Gehärtete lagerhülse sägekopf; bandsäge antrieb steuerung 032.jpg (82.08 KiB) 6439-mal betrachtet

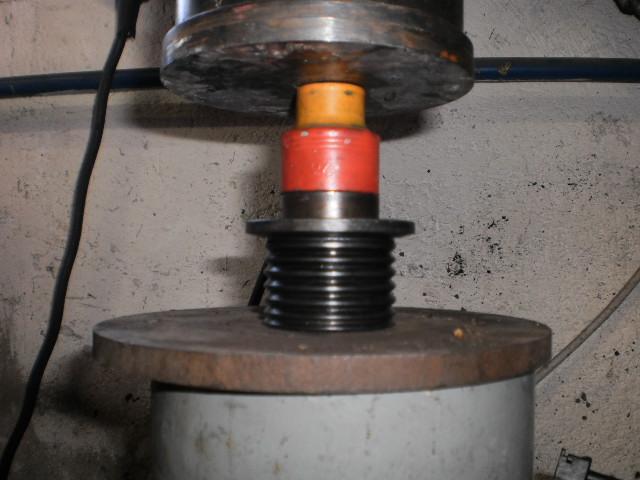

Lager beim einpressen und

: Lager einpressen; bandsäge antrieb steuerung 034.jpg (80.86 KiB) 6439-mal betrachtet

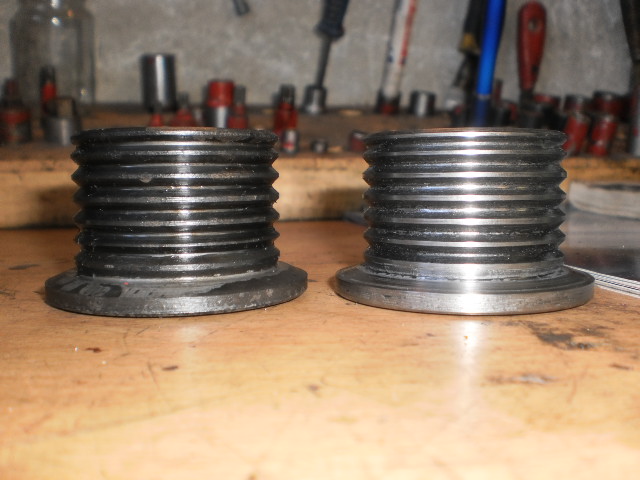

im fertigen Zustand

: Fertiges lager; bandsäge antrieb steuerung 054.jpg (80.64 KiB) 6439-mal betrachtet

Ich habe bewusst auf eine genaue anleitung zum Härten verzichtet
da für jede Stahlsorte individuelle vorgaben gelten :klug:

Was hier natürlich schon gilt um so Härter um so Besser :twisted:

Lgv.Werner

von **de_lupo** » Mi Feb 22, 2012 8:36

Hallo,

Mann was hier so manche in Heimarbeit bauen ist umwerfend.
Weiter so, iss besser als jeder Tatort :mrgreen:

von **Eckart** » Mi Feb 22, 2012 17:30

Warum hast duvon Außen Einstiche in der Lagerhülse?

von **Justice** » Mi Feb 22, 2012 17:35

RESPEKT!!!

von **Schneidprofi** » Mi Feb 22, 2012 21:42

Das ist doch mal ein Projekt, schaut echt super klasse aus, und vorallem sehr genau und prezise.

Hochachtung!

von **mc werner** » Do Feb 23, 2012 22:13

Hallo Eckart

Wieso Einstiche ,wegen der Kühlung/Schmierung wenn das Wasser auf das Band
läuft sollte es die rolle nicht gleich wieder wegdrücken bzw.das Band aufschwimmen :roll:

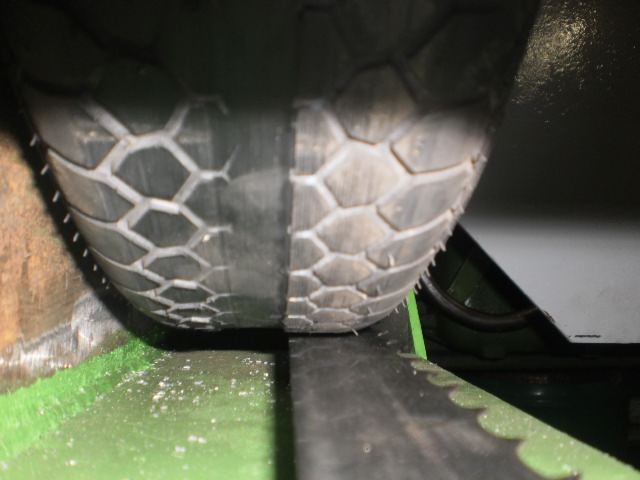

: Führungsrollen; bandsäge antrieb steuerung 043.jpg (80.61 KiB) 6255-mal betrachtet

Und natürlich zur besseren Kühlung der Rollen selbst,die laufen ja auch
mit ca. 15000 Upm.

Und DANKE FÜR DIE LOBENDEN WORTEan
de lupo

Justice

Schneidprofi

Lgv.Werner :prost:

von **Eckart** » So Feb 26, 2012 0:16

Jo danke ich habs mir schon gedacht :wink:

Goile Sache!

von **mc werner** » So Feb 26, 2012 20:02

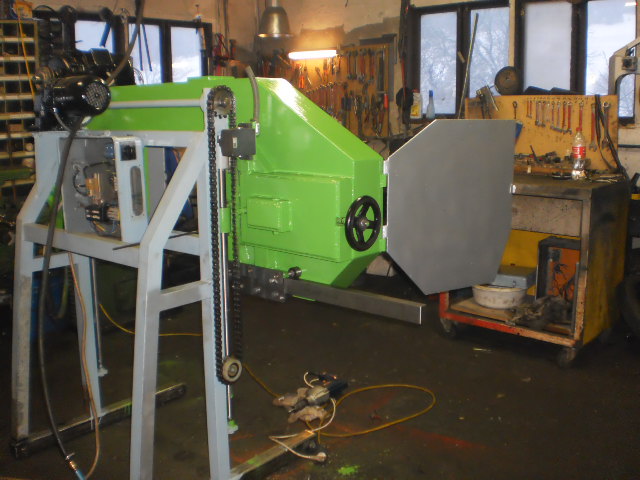

Diese Woche habe ich die Blockbandsäge mal in Farbe gebadet

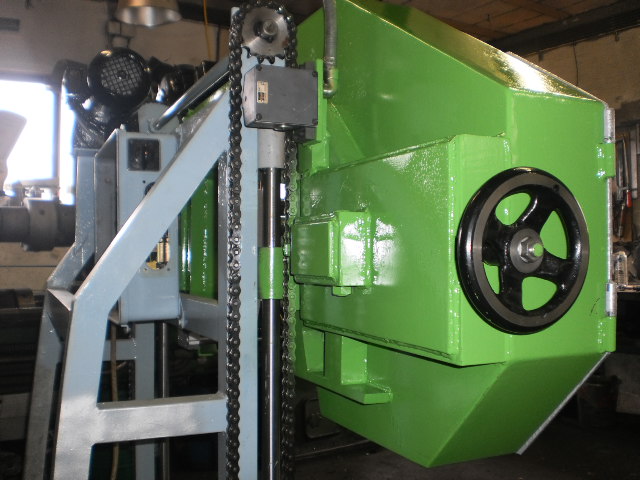

: schön grün/Claas grün; bandsäge antrieb steuerung 017.jpg (81.12 KiB) 6131-mal betrachtet

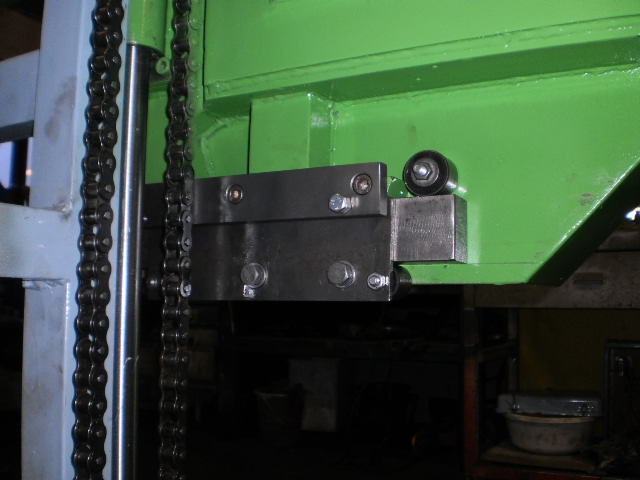

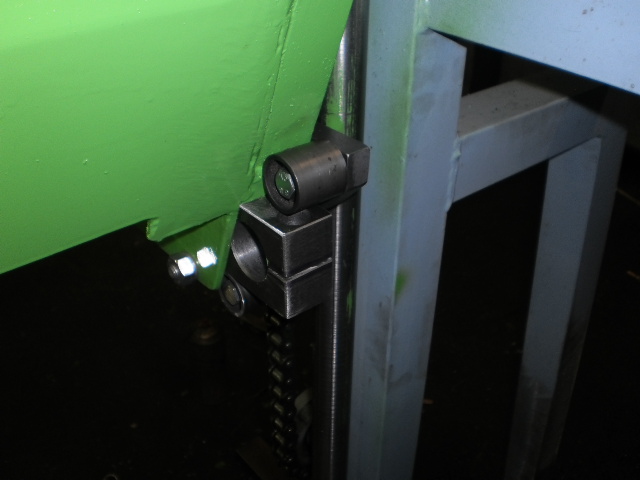

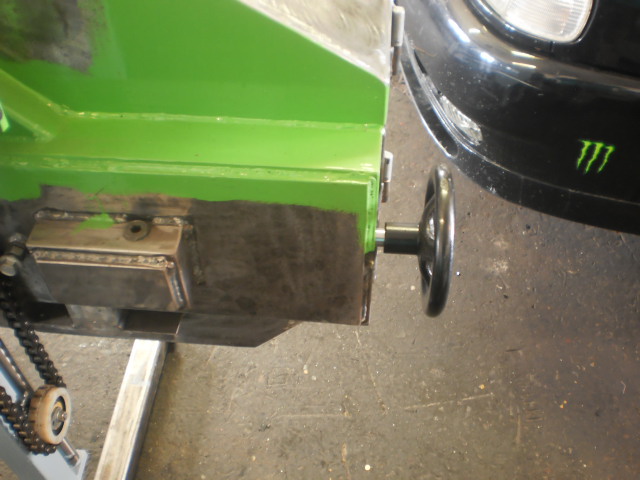

Und an der Führung für die Verstellung der Sägeköpfe gearbeitet,

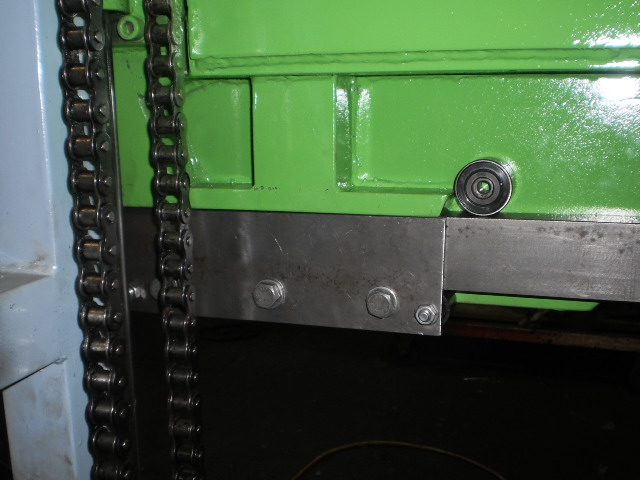

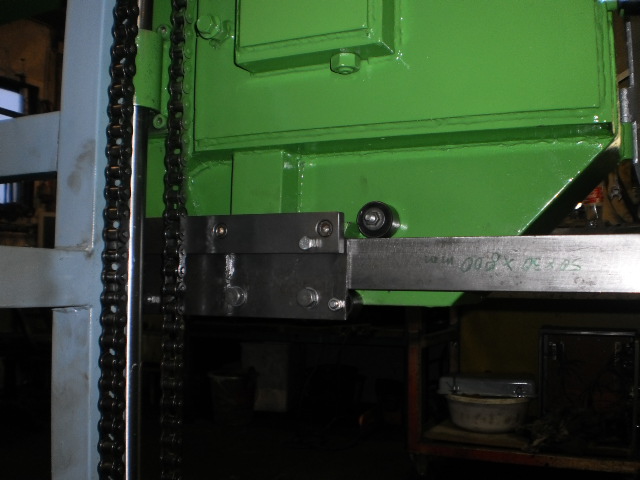

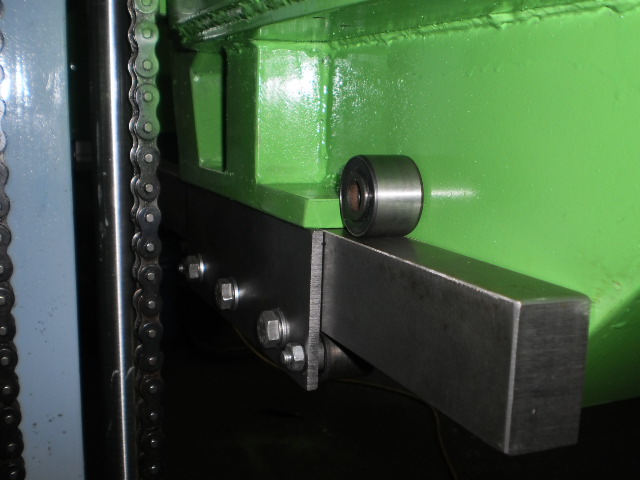

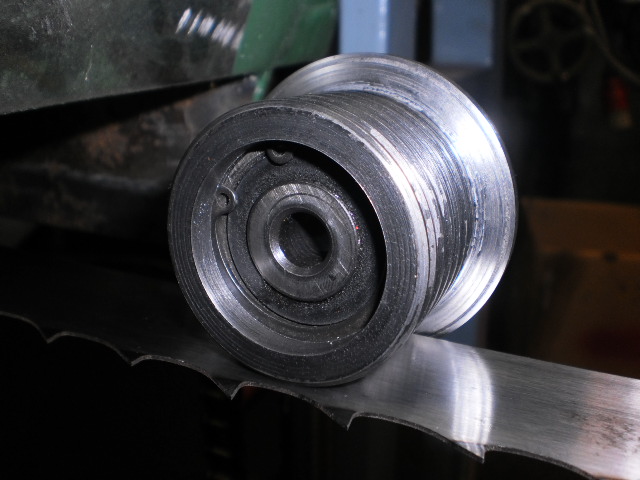

im bild sind Führungsrollen zu sehen die von einem VW zahnriemenservice
übriggeblieben sind :roll:
