Hallo rattle03

Dich braucht doch nicht gleich der Neid fressen Trotzdem danke das
dir meine Säge gefällt

Ich habe wieder was aufgebaut/viel platz ist nicht mehr aber es fehlt noch einiges

Bei den folgenden Bildern ist der aufbau einer Stammrolle zu sehen




Wie sagt man so schön Bilder sagen mehr als 1000 Worte

Lg von Werner

Hallo

Nach einer kurzen Pause habe ich wieder ein wenig Zeit gefunden um
bei der Blockbandsäge die Hydraulik vorzubereiten
Diese Woche bin ich mal in den Wald Gefahren um Holz zum Schneiden
zu holen bis mich der wieder verscheucht hat ,15 m sind es aber doch
geworden

Die letzten 2 Tage habe ich die Steuergeräte zusammengebaut da für eine
Anlage mit vordruck doch einige umbauten nötig waren

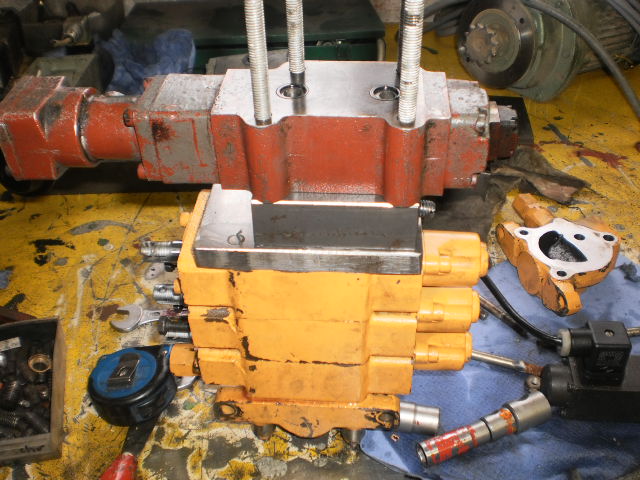

Vorbereiten des Handhebelventils



Auf das Handhebelventil habe ich eine Platte verschraubt da es keine
Druckweiterleitung hatte,bei der Gelegenheit sind gleich 2 weitere
Steuerelemente mit aufgebaut worden



Für den Hydraulikmotor (Vorschub) nehme ich ein Elektrisches Ventil
vor den Motor kommt noch eine Drossel zum verstellen (nur in eine Richtung
wirkend )für schnellen Rücklauf der Säge

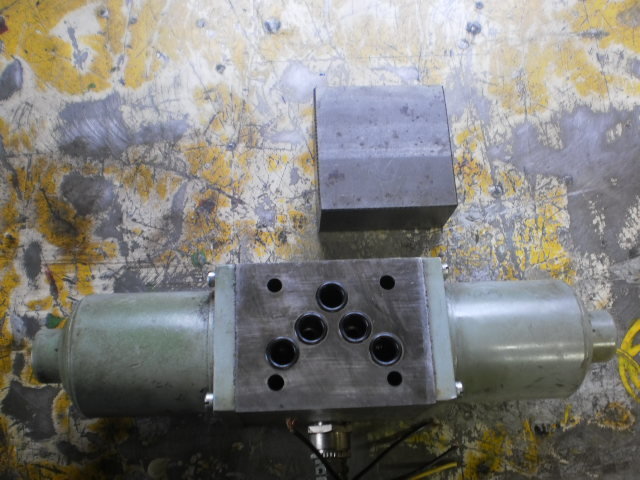

Hier einige Bilder vom verbohren der Anschlussplatte des Ventils



Für den Stammheber die Spannzangen und den Kettenwender habe ich eine
eigene Anschlußplatte mit 3 El.Ventilen verbohrt
da sind schon eine ganze menge Löcher auf die mann aufpassen muss das
man sie nicht gegenseitig anbohrt
im Bild unten ist die Anschlussplatte zu sehen



Die 3 Steuerventile werden auf die Platte verschraubt



Hier noch die Vorbereiteten Steuerelemente



Mal schauen wie nächste Woche das Wetter wird,ob ich in den Forst gehe
oder doch bei der Blockbandsäge weiterbaue wird sich noch zeigen

L.g.v Werner

Kann man bei dir auch Praktikum machen
Du solltest anfangen auszubilden, ich würd sofort als Azubi bei dir anfangen!

Du kannst mir sicher weiterhelfen, ich hab letztes Jahr an meinem Schlepper ein weiteres Steuergerät angebaut ( alles blockbauweise Bosch SB 7?) allerdings bekomm ich das nicht so 100% dicht obwohl 12.9er Geweindestangen ( M8) verbaut wurden sowie neue O- Ringe.
Oder dichten die Stererberäte in Blockbauweise über plangeschliffene Flächen ab?

Was ich auch mal noch versuchen werde ist neue Gewindestangen zu verbauen und die Muttern nicht ganz so fest anzuziehen, nicht das ich sie schon über die Streckgrenze beansprucht habe .

Werner Werner Werner,

ich sag nur: Hut ab!!!!

Wenn du dann fertig bist mit der Säge lade ich dich hiermit herzlich gerne ein, zu mir zu kommen und Probezusägen

Es scheint, als hätte hier ein Fachmann seine Spielwiese gefunden

Lg Georg

Ja,das ist echt ein Wahnsinns Projekt.
Das wäre der richtige Stoff für eine DMAX - Reportage.
Ist um Längen interessanter und lehrreicher als diese ganzen Modellbau Dokus.

MfG

Heinz

Hallo Marcel

Entschuldigung das ich erst jetzt antworte aber ich habe in den letzten 2 Tagen
bis in die Nacht hinein an der Hydraulik gearbeitet
Auf deine frage das du das Steuergerät nicht Dicht bekommst und ob es mit
den Planflächen zu tun hat,möglich wäre es,ich kenne dein Steuergerät nicht so genau
Ich gebe dir einige Tipps wie du es Dicht bekommst
Welche O Ringe hast du eingebaut,da gibt es enorme Qualitätsunterschiede
die vom Baumarkt ec. sind ungeeignet und nach einer Woche dahin weil sie den
Druck nicht Standhalten,einen guter O Ring ist etwas Härter und nicht leicht zum
abreißen
Die Planflächen sind bei Steuergeräten im Normalfall keine Dichtflächen außer im
geschlossenem System selbst kommt es schon bei manchen vor das die Flächen abdichten,das heißt zwischen Vor und Rücklauf Plandicht aber von einem Großen
O Ring nach Außen abgedichtet
Zu deinen Schrauben 12.9 mehr als genug, zieh die mit ca. 5 Kg an das sollte genügen mehr bringt nichts und ist außerdem über der max Vorgabe von M8 Schrauben/Gewindestangen Tauschen brauchst du die Gewindestangen
nicht,bevor du eine 12.9 überdehnst ist mit Sicherheit die Mutter dahin

Noch was ganz wichtiges,wenn du dein Steuergerät zerlegst achte auf Peinlichste
Sauberkeit,das kleinste Haar oder Unscheinbare Kratzer auf den Dichtflächen
können bei hohen Drücken schnell zum Tropfen führen
Noch ein kleiner Tipp um ganz sicher zu gehen; Loctite 542 wirkt wunder wenn du es Zusätzlich zu den Dichtringen auf die Dichtfläche aufbringst,das gleicht schon mal kleine Kratzer und Unebenheiten aus
Ich nehme es vorsorglich überall und wenn kein grober Mangel ist (Haarriss) gibt es kein Tropfen mehr:D
Ich hoffe ich habe dir ein wenig geholfen um dein Steuergerät dicht zu Bekommen

@Georg

Zum Probesägen ins Waldviertel da komm ich dann nie wieder Heim bei der menge an Bäumen ,Und ja ich spiele mich wirklich gerne, viele haben bei Lego Technik aufgehört aber das war mir als Kind schon zuwenig,und so hat sich
mein Spielzeug über die Jahre verändert

@Heinz

DMAX Reportage Ge....l und eine schöne Werkstatt dazu mit allem was dazugehört
Da baue ich dir eine Rießen Säge auf einen Sattelschlepper auf mit allem was dazugehört, gibts noch nicht oder

Wenn ich schon dabei bin kann ich doch gleich weitermachen,von meiner Blockbandsäge gibt es auch wieder neuesCa 28 meter Hydraulikleitungen habe ich die letzten 2 Tage eingebaut
und natürlich die Steuergeräte
Hier habe ich ein Bild von einer Drossel mit Rückschlagventil,dient zur Ölmengenregulierung des Hydraulikmotors vom Vorschub der Blockbandsäge,das Rückschlagventil öffnet beim Rücklauf der Säge und schaltet die Drossel weg
für Zwei Geschwindigkeiten(Schneiden langsam/einstellbar-Rücklauf schnell max)



Einer meiner Rohrbieger die ich beim Schrotti gefunden habe,ich wundere mich immer wieder was die Leute so alles wegschmeißen (Der geht wirklich gut)



Für mehr Leitungen wäre mir der Platz ausgegangen
die beiden Steuerelemente auf der linken Seite sind Pneumatisch vorgesteuert
wobei ich da auch hebeln anmache,einfach oben angemacht da die Schieber ja herausschauen

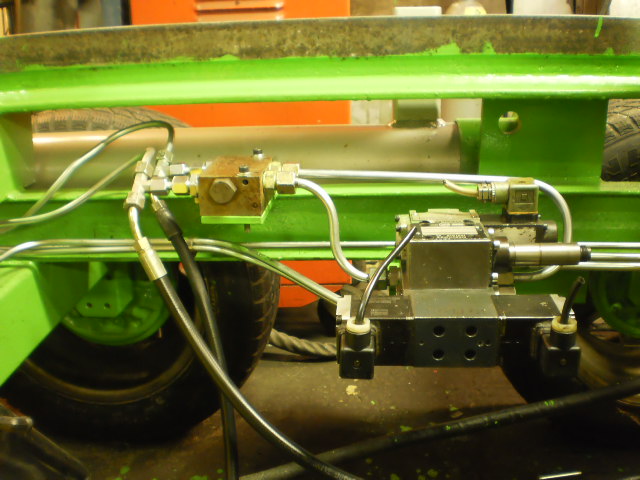

Hier ist der Vorschubmotor mit dem Steuergerät zu sehen



und ein zwei Leitungen zu den Zylindern und Steuergeräten

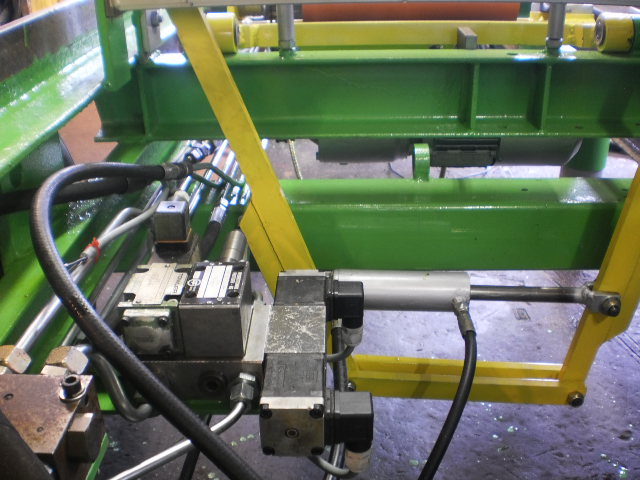

Die Steuergeräte für den Stammheber die Stammklemmen und den Kettenwender
habe ich zentral eingebaut um Leitungen zu sparen



Das Ventil für den Kettenwender (ohne Magnet, muss ich noch rauf)ist noch Blindgeschlossen da der Kettenwender noch nicht existiert, im Kopf schon



falls sich jetzt jemand fragt für was das Ventil auf der linken Seite ist und was es Bezwecken soll kann ich nur sagen so ein kleines nützliches Teil kann Unfälle vermeiden und sollte in jedem Frontlader verbaut sein
Kurz gesagt ist es ein Hydraulisch entsperrbares Zwillingsrückschlagventil
es macht nichts anderes als die Hydraulikleitungen zu blockieren wenn man
den Steuerhebel nicht bedient ,heißt ein unerwünschtes absenken der Zylinder (Frontlader ec.)wird verhindert,das schließt auch mit ein das wenn der Motor des
Traktors nicht läuft ein absenken des Frontladers unmöglich ist.
Da kann man beim hebel ziehen und drücken aber es tut sich nichts so wie es Kinder gerne machen

Ok das war jetzt verwirrend Das Ventil öffnet nur wenn ein gegendruck von der
zweiten Leitung des Zylinders kommt sprich wenn ich die Steuerung bediene
Bei abgestellten Motor blockiert es beide Leitungen des Zylinders

Wozu ich es bei der Säge brauche da ich bei der Hydraulik von der Säge mit
vordruck (die Steuergeräte stehen immer unter druck)Arbeite und das Ventil der Zangen immer auf Durchlass steht,also immer auf Spannen ist das Hydraulisch entsperrbare Rückschlagventil zwingend notwendig
Kurz gesagt es verhindert das ungewollte öffnen der Spannzangen bei Druckabfall
der entsteht wenn der Vorschubmotor anläuft
im unterem Bild ist es schön zu sehen,es wird einfach zwischen die beiden Leitungen des Zylinders geschraubt



Falls noch fragen offen sind einfach schreiben,ich Freue mich immer über neues Interesse

Lgv. Werner an Marcel Georg und Heinz

Werner, Werner ich komm aus dem Staunen nicht wieder raus Es haut Mich jedes mal erneut um! Es ist nicht zu Toppen...

gruß Robert

Hallo Robert

Mir ist gerade der Internetbrowser abgestürzt Eine Stunde schreiben
umsonst Deswegen halte ich mich kurz
Danke das du hin und wieder auf die Seite schaust was sich so tut,heute bin ich mit der Steuerung für die Hydraulik fertig geworden

hier einige bilder dazu





Da habe ich schon mächtig Mist gemacht

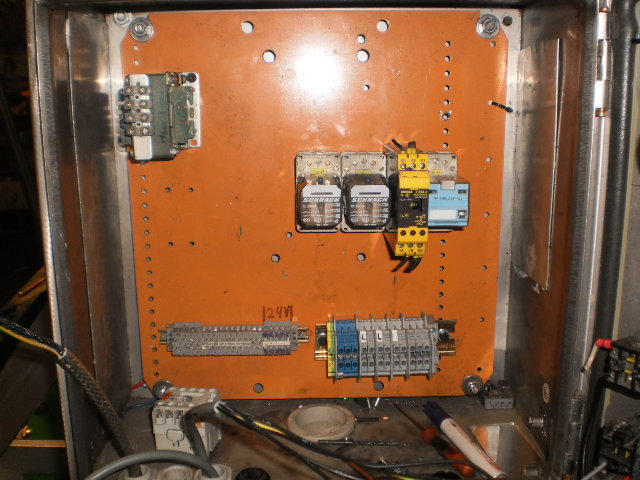

nach dem aufräumen der Testlauf von der Elektrohydraulik
Hier der Motor mit Rutschkupplung


Die Steuerblöcke

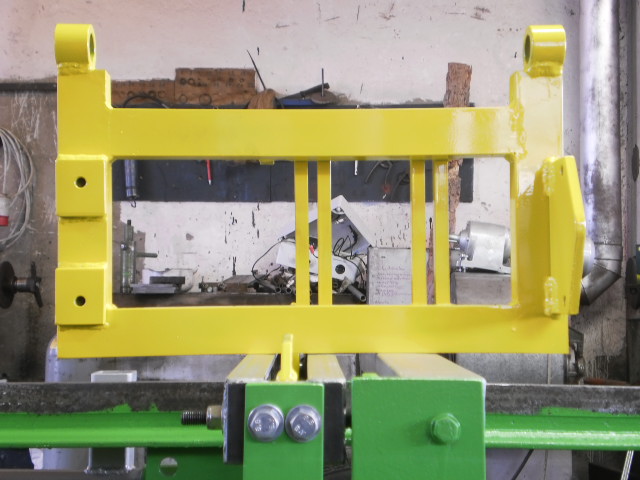

Und fast alle Hydraulischen Verstellungen und Halter die dazugehören
Kettenwender und die seitlichen Stützen habe ich mir bewusst bis zum Schluss
aufgehoben wegen der Platzaufteilung



Mal schauen ob ich diese Woche noch ein wenig Zeit finde um die Säge anzuschließen


Mvg. von Werner

Hey Werner du Teufelskerl,
es macht einfach hammermäßig Spaß den Bau deiner Säge zu verflogen, denn die ist echt vom feisnsten da wirst du keine größeren Verbesserungen oder Nachrüstungen von irgend etwas machen müssen da bin ich mir sicher!
Bei dem Projekt sieht man wär es nicht nur Theoretisch sich ausdenken kann, sondern auch alle Schikanen in die Tat umsetzen kann, einfach geil!

Zu deiner Hydraulik, auch das ganze Rohre biegen will gekonnt sein das kenn ich selbst , das haste wirklich gut umgesetzt !

Schöne grüße Marcel

PS. kannst dann auch gleich auf die Autobahn in richtung Sauerland starten wenn die Säge einsatzbereit ist, ich hab hier die ersten 8 fm Bauholz für deine Säge breit liegen

Hallo Marcel

So schnell wird die Blockbandsäge doch nicht fertig obwohl ich sie schon dringend
brauche mir ist einfach die Zeit davongelaufen
die nächsten Wochen stehen Waldarbeiten auf den Programm da kann ich nur
an der Säge arbeiten wenn es regnet

Ps.um die Blockbandsäge typisiert zu bekommen hätte ich sie anders bauen müssen,eine Anmeldung war ja auch nie geplant

Heute hab ich mir wieder ein wenig Zeit genommen und die Seile montiert
jetzt ist Schluss mit hin und her schieben,ohne Hydraulik bewegt sich hier nichts mehr
Ich sollte demnächst das Hydraulikaggregat einbauen,das für die Probe brauche ich wieder für die Presse die fehlt mir schon beim arbeiten

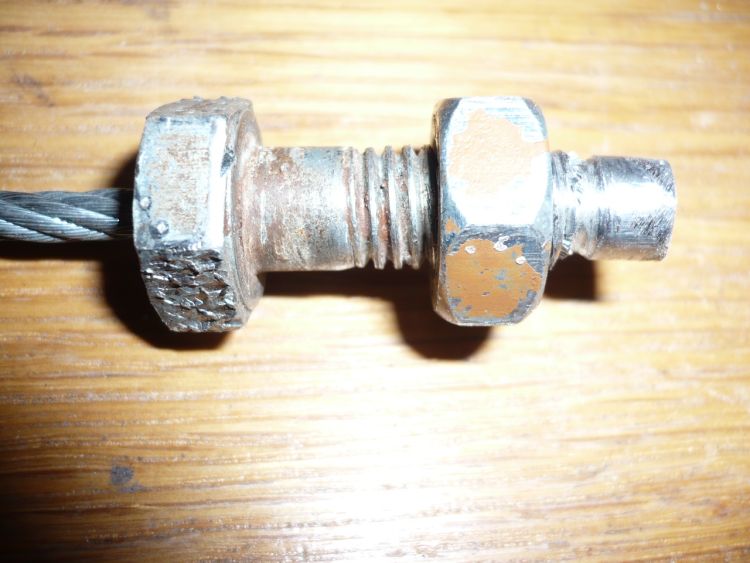

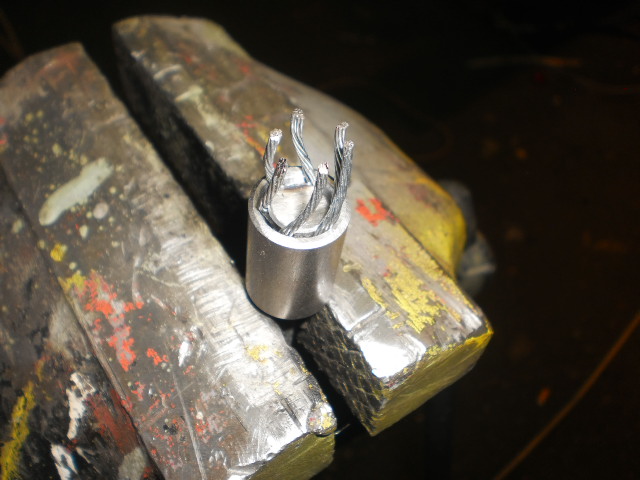

Heute habe ich nur Bilder von den selbstgebauten Seilklemmen , ist aber mal was anderes und nicht alltäglich


Das Seil wird einfach durchgezogen und aufgespleißt



mit dem Hammer draufgeschlagen


hält das Bombensicher


Die klemmen sind leicht zu bauen und wiederverwendbar
bei kleineren Seilen habe ich schon mal einen Bohrer konisch geschliffen
Hülse gebohrt und einen Nagel rein



Jetzt bewegt sich die Blockbandsäge schon von alleine



Mal sehen was die nächste Woche bringt

Lgv.Werner

Alle Achtung Werner!

bin erst heute auf deinen Thread gestoßen, was du in dieser kurzen Zeit geschaffen hast, kaum zu glauben.

Da kann ich mir einiges "abschneiden" was meine Säge betrifft. Gewiss hast du sie in diesem Thread gesehen.

Weiterhin viel Erfolg und Freude mit deiner Konstruktion .

Gruß Josef

Hallo Josef

Wie jetzt du hast von Züpi die Säge ,diese Säge hat mich erst zum bau meiner
Bandsäge motiviert anfangs hatte ich sie doch einfacher geplant dann einfach drauflosgebaut hat es sich einfach so ergeben
momentan ist das Hydraulikaggregat in arbeit muss aber noch einige Fotos machen
Jetzt bin ich doch neugierig geworden ,wie bist du zufrieden mit dem eigenbau
und was konnte man verbessern

Lgv. Werner

Hallo Werner,

nein, dem Zupi seine hab ich nicht.

In diesem Thread findest du den Bauverlauf.

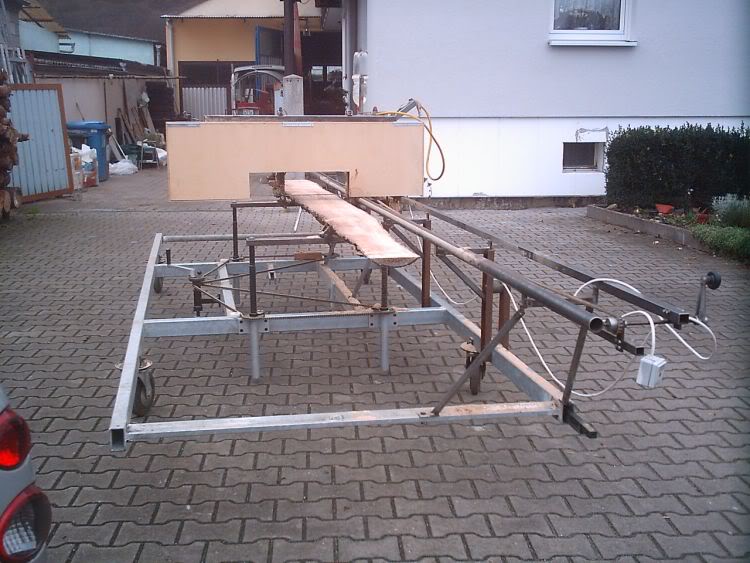

Die Führung des Sägeaggregates ist relativ schmal, so dass das Band schon mal um einige mm verläuft.
Ich will ja damit keinen Sägebetrieb eröffnen, sie dient mir lediglich zum Schneiden von Holz für Eigenbedarf.
Mehr Hobby als sonstwas. Den meisten Spass hatte ich beim Bau selbst. Einige Verbesserungen stehen noch an, zB. eine zusätzliche Führung des Sägeaggregats. Die Stammauflage will ich noch verlängern.

Gruß Josef

Hallo Werner,

habe deine, mir bislang unbekannte, Seilklemmung getestet.
Seil 4 mm, Schraube M 10. Man lernt eben nie aus.

Gruß Josef

Hallo Josef

Dir ist auch nichts zu dumm Habe mich gerade köstlich amüsiert als ich deinen
Belastungstest auf dem Foto gesehen habe
ja die klemmen ziehen sich von selbst fester zu so lange bis das Seil reißt ,oder wie bei dir nicht Reißt
Das ist wieder ein Fall für die Werkstatt und Schrauber Tipps werde ich demnächst
reingeben

Ich habe mir auch deinen Trade durchgelesen und einiges interessante gefunden,
am meisten hat mir die Anleitung von Woodmizer zur bandspannung geholfen
Bei 66cm Bandlänge mit 30kg belastet soll das band 17mm durchhängen
nach so einer einfachen Anleitung habe ich schon Lange gesucht
Danke für den Hinweis

Mein Hydraulikaggregat ist Heute auch fertig geworden,die Pumpe ist wie schon
erwähnt Volumenstromgeregelt da die Hydraulik der Blockbandsäge mit einem Systemdruck von 120 bar betrieben wird beugt sie einer Überhitzung des Öles vor

Hier sind einige Bilder vom bauverlauf



Der Tank fasst ca 40 Liter



Die Aufnahme für die Pumpe habe ich mit dem Schneidbrenner Rausgeschnitten
ein Rohr angeheftet und ausgedreht

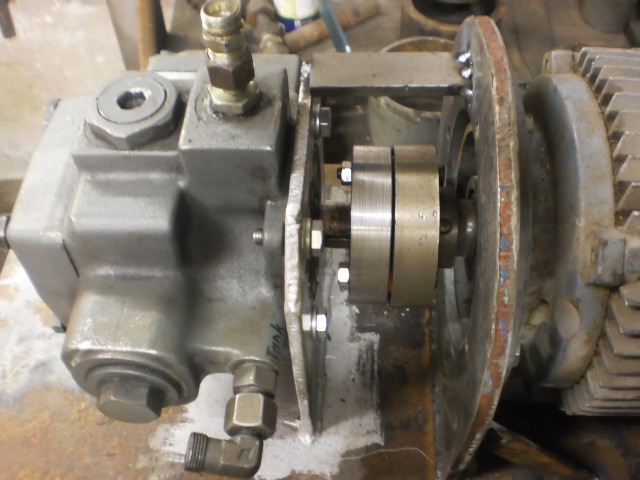

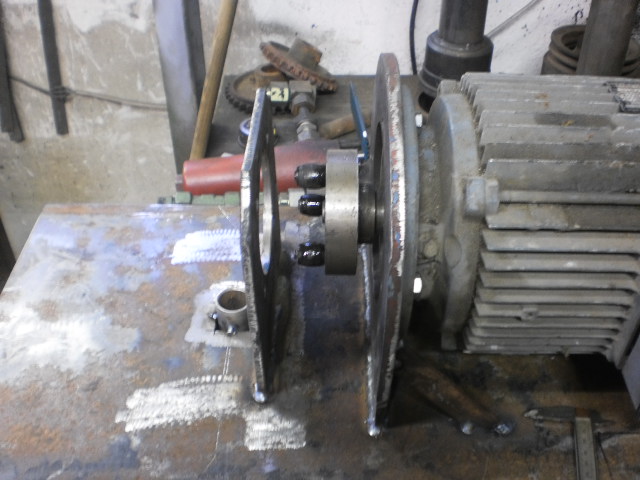

auf diesem Bild ist die Kupplung vom Motor zur Pumpe zu sehen



Das einrichten der Pumpe war die meiste Arbeit

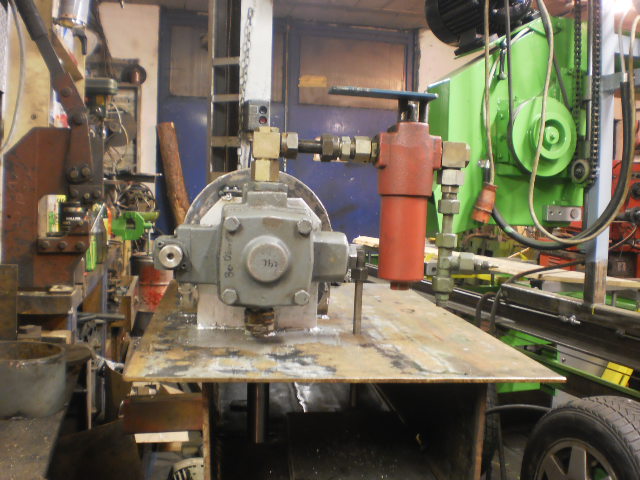

Hier habe ich noch einen schönen Druckfilterverbaut,
man will ja keinen Dreck im Ölsystem haben



Die Farben mische ich mir zum Großteil selbst



und dann noch Lackiert,natürlich mit meiner 3 M Maske/einmal Kopfweh ist genug


P.s. Ich habe immer noch das Bild vom Seilkemmentest im Kopf

Ganz liebe grüße von Werner an Josef
