Man du haust ganz schön rein, macht immer spaß Bilder vom Baufortschritt zu sehen!!!

Ich weiß leider grad nicht genau welche Rollen du meinst die dir noch fehlen deshalb schreib ich einfach mal drauf los

Letztes Jahr hatte ich einem mit ner Woodmizer zum schneiden da, der hatte allerdings die ganze Maschieine duch (eigen) -umbauten optimiert.

Erstmal zu den Holzauflagen....

zusätzlich zu den Holzauflagen hatte er sich noch jeweils vorne und hinten eine Rolle montiert die er über einen Hydraulikzylinder mit Kipphebelübersetzung hoch fahren konnte, was sehr praktisch war bei großen Wurzelanläufen, wonach sie der Stamm sehr verjüngte. Die dünnere Seite kommte er dann etwas hochfahren um das ganze auszugleichen.

zum Spannen...

zum spannen kann ich dir morgen oder so mal was schreiben hatte er auch hydraulisch....

mfg Schneidprofi

Hallo Schneidprofi

Wie du richtig vermutet hast sind die rollen zumindest eine davon zum
Höhenausgleich,die zweite ist für die Bretter das werde ich in diesen Beitrag
zum Schluss noch genauer beschreiben

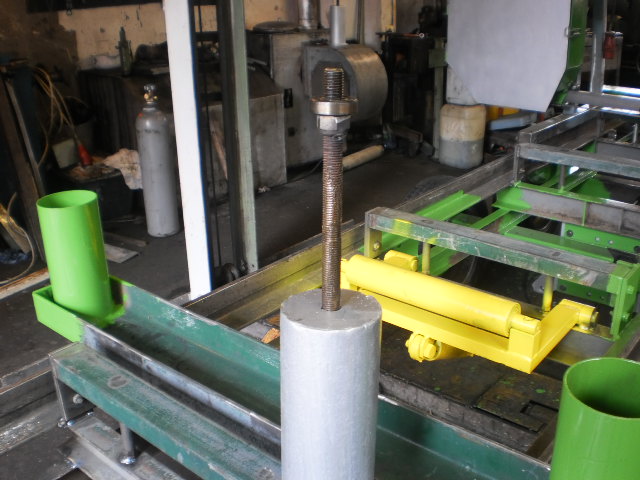

nun zum Höhenausgleich,die Rollen und das 30/50 Volleisen sind wie das meiste vom Schrotti

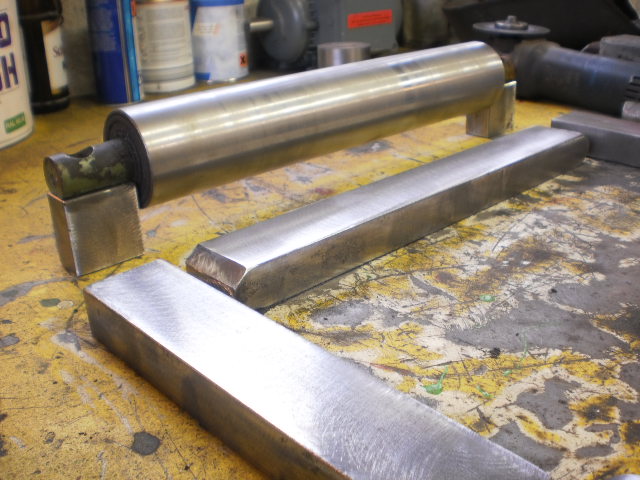

Im Bild unten der zuschnitt

Die Rolle ist 500mm breit und 70mm im Durchmesser

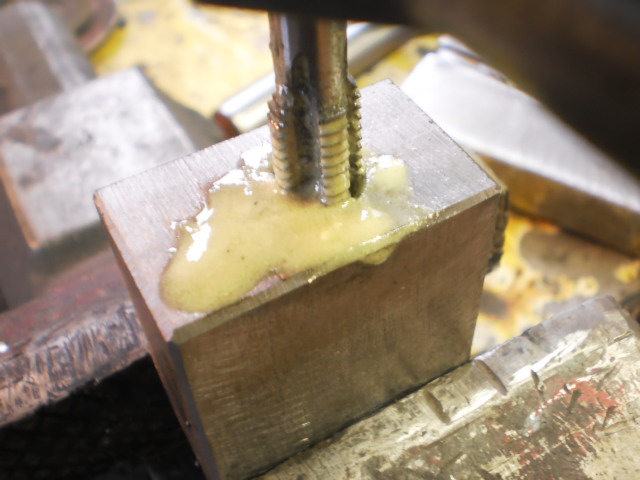

Ach ja ein bild vom Gewinde schneiden,die gelbe Flüssigkeit ist ein mit
Schwefel versetztes Öl /Schwefelblüte/das meiner Meinung nach Beste
aber mit Sicherheit billigste Schneideöl
Sollte ich mal in die Werkstatt u. Schraubertipps Posten
Natürlich habe ich hier mit der menge öl zum schneiden Übertrieben



Wenn ich schon bei den Tipps bin mache ich gleich mal weiter,
heute ist mir das Schweißgas beim großen Fronius ausgegangen (Co2)
ein spitzen Schweißgerät (von der Firma Mauser gekauft vor ca 15 Jahren)
und auf Co2 ausgelegt habe ich eine Corgonflasche angeschlossen,
ich sage es euch das mache ich nicht nochmal ,ein weinig schmutz
auf der Schweißstelle und die nähte haben aufgekocht /andauernd

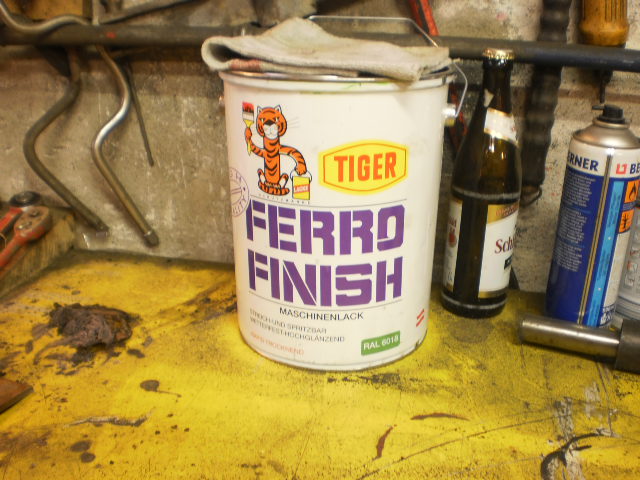

Nun zur Farbe das mit dem Schweißgerät ist mir Gerade so eingefallen als ich Eigentlich die Farben was es !noch zu kaufen gibt! ansprechen
wollte,im Baumarkt bekommt man nur mehr Wasserfarben schlechters
wegen Haltbarkeit gibt es gar nicht und dann noch der Preis zu 18-20€
je 3/4 kg aber auf Bestellung bekommt man
auch noch die gute um einen günstigeren Preiß (bei jeder Fachwerkstätte
für Traktoren )

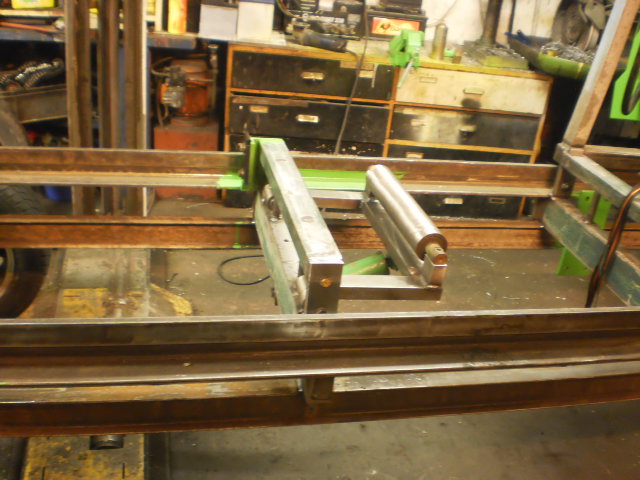

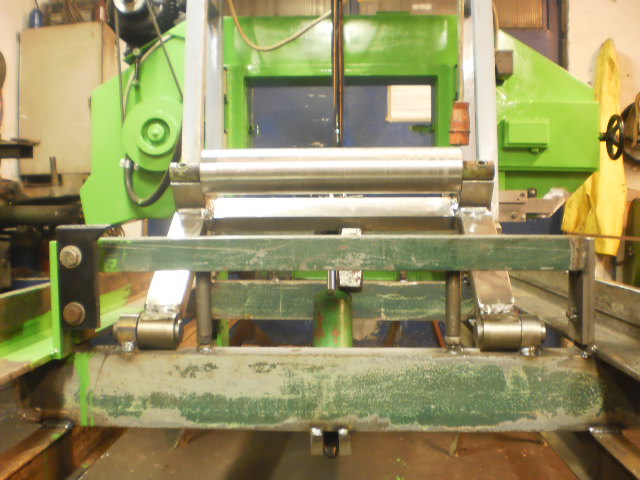

Nun weitere Bilder zum Höhenausgleich für die Baumstämme

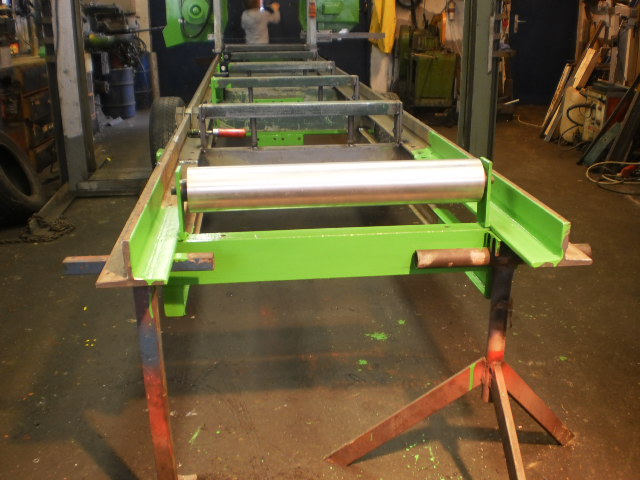

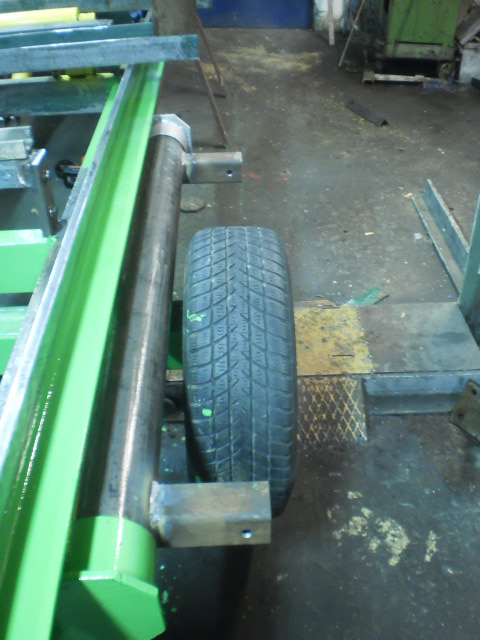

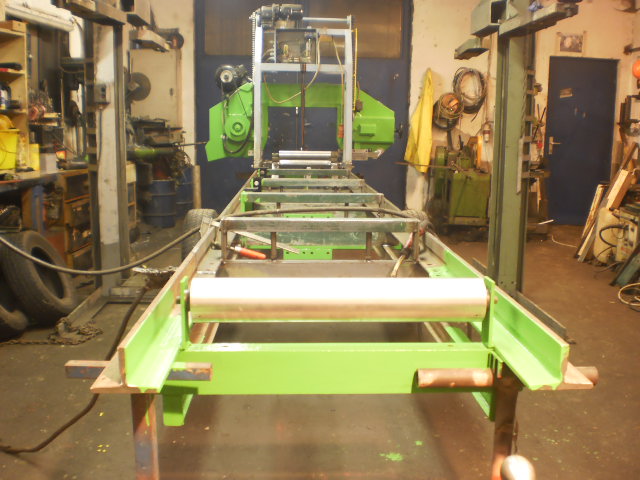

So jetzt zu der Rolle am ende der Blockbandsäge /wie soll ich das jetzt
Beschreiben
Der Mitnehmer was noch auf die Blockbandsäge montiert wird schiebt
die Bretter vom stamm nach hinten und das Förderband (im Planung)
zieht sie weg ,das sie nicht liegenbleiben ist hinten die Rolle
Geht doch


So genug für Heute ich bin Hundemüde

Lgv. Werner

Hallo Werner,
Tolle Arbeit und das bis ins kleinste detail. Willste dann im Lohn sägen oder nur für Dich?

gruß Robert

Hallo Robert

Danke das es dir Gefällt ,es könnte besser sein aber mir läuft die Zeit davon
der Winter ist schon fast vorbei und deswegen muss ich Gas geben da werden
dann schon einige Sachen für den Herbst aufgehoben,mir ist jetzt wichtig das
die Blockbandsäge mal schneidet

Für die frage wegen des Lohn sägen muß ich mal schauen was sich ergibt ,Grundsätzlich
habe ich die Säge mobil wegen der einfacheren Bestückung im Freien und weil ich die
andere säge (mit Kreissägeblatt )nicht abmontieren will da man mit ihr schöne Tröge
rausfräsen kann

Mfg Werner

Hey Werner,
bin leider nicht früher dazu gekommen hier was zu posten ...

Schau einfach mal bei Woodmizer auf der HP, ich finde die haben das recht gut gelöst mit Stammwenden ( anstatt handkurbel einfach ne 12 V winde anbauen ) , bzw Klemmen gefällt mich auch ganz gut, wobei das ganze ehr für dünneres Holz ausgelegt ist meiner Einschätzung nach, ich weiß ja nicht stärken Holz du schneiden willst, und wieviel.

Würd mich ja mal brennend interessieren, was dich "antreibt " die Säge zu bauen , gerne auch per PN

Wo kommst du denn her wenn ich fragen darf?


Schöne grüße aus dem Sauerland

Marcel, der heute Bauholz nach hause geholt hat

Hallo Marcel

Was mich so antreibt,das ist eine gute frage,ich sage es mal so
ohne die Werkstätte würde mir was Fehlen da sind schon einige
Eigenbauten entstanden ,viele sagen ich bin ein wenig verrückt
was ja zu einem gewissen teil stimmt da man sonst sowas nie beginnen
würde aber ich weiß auch das ich es umsetzen kann ,das ist halt mein Hobby
Auf deine Frage wo ich wohne :Raach am Hochgebirge/das ist in der nähe vom
Semmering in Niederösterreich
Jetzt fragen sich sicher einige warum ich die Blockbandsäge in ein Forum
von Deutschland stelle,ganz einfach in unserem kleinem Land gibt es kein
gutes Forum für Landwirtschaft
Mfg v. Werner

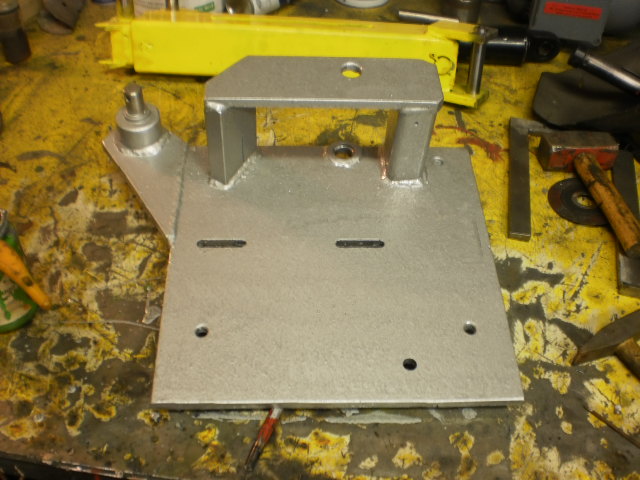

Gut,ein Paar Bilder zum Stammdreher habe ich auch schon wobei der Hauptteil
aus dem bau des Hydraulikzylinders für den Ausschub besteht

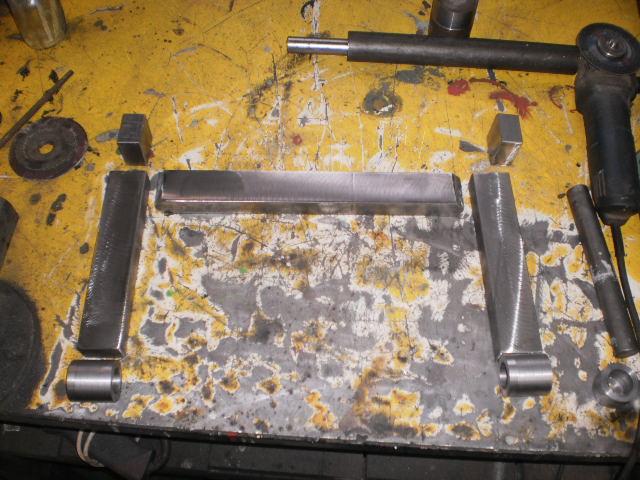

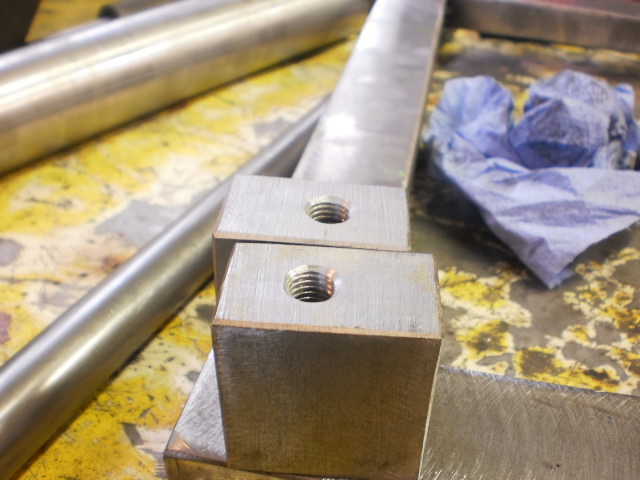

im Bild die zuschnitte für den Dreher


Den Hydraulikzylinder im Eigenbau zu machen ist zwar zeitaufwendig
aber nicht unmöglich die folgenden Bilder zeigen den Ablauf der Arbeiten

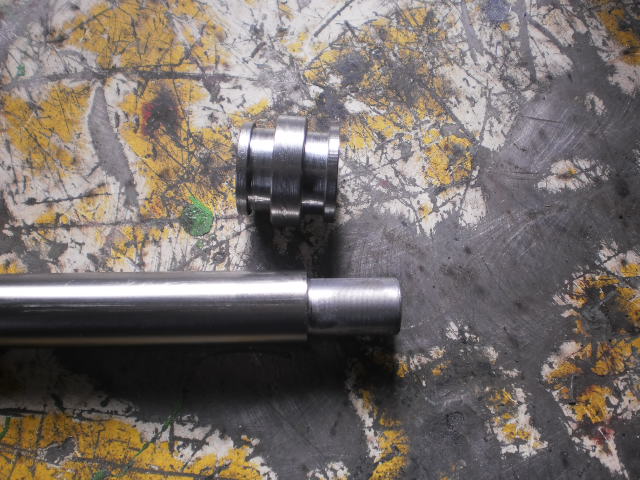

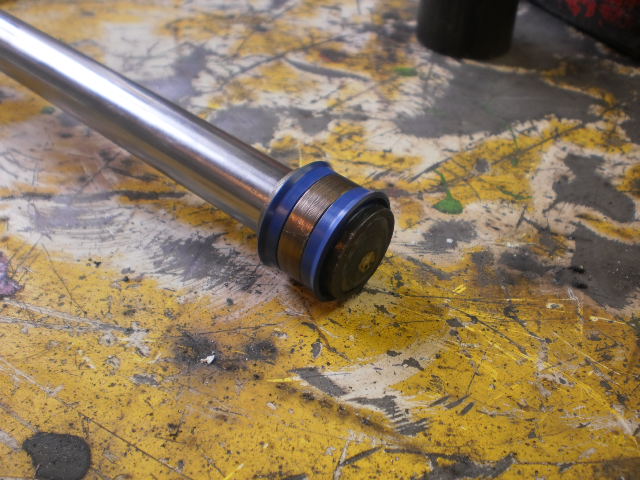

die Kolbenstange habe ich am ende verschweißt

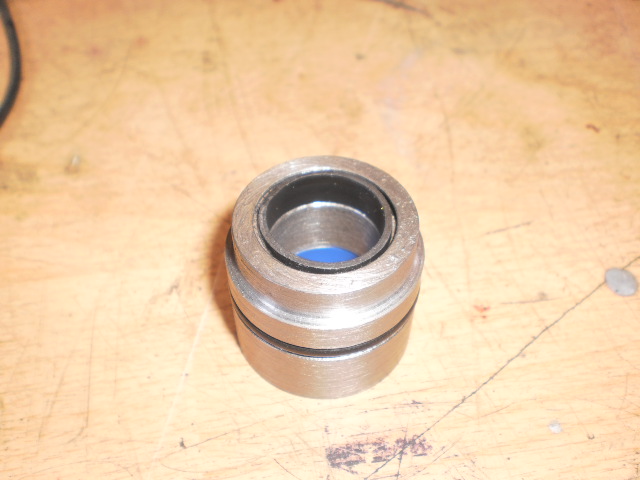

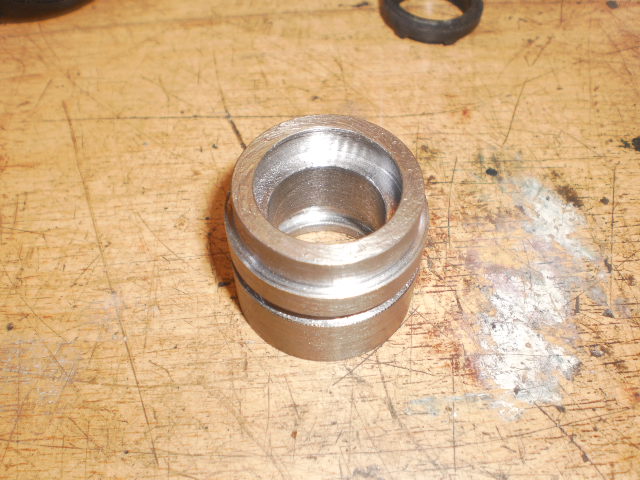

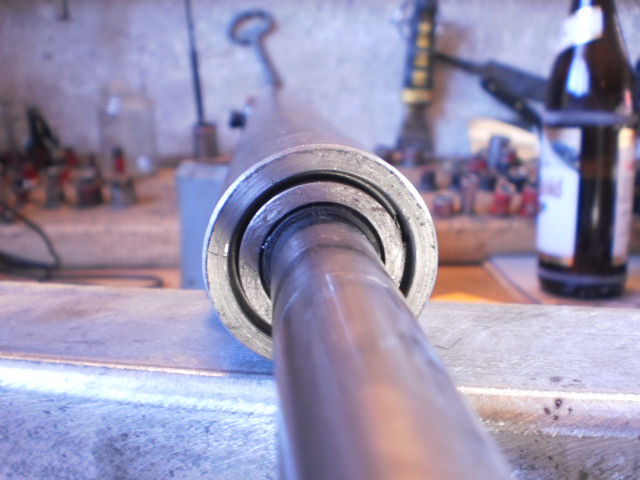

im unteren bild ist die Kolbenstangenführung zu sehen

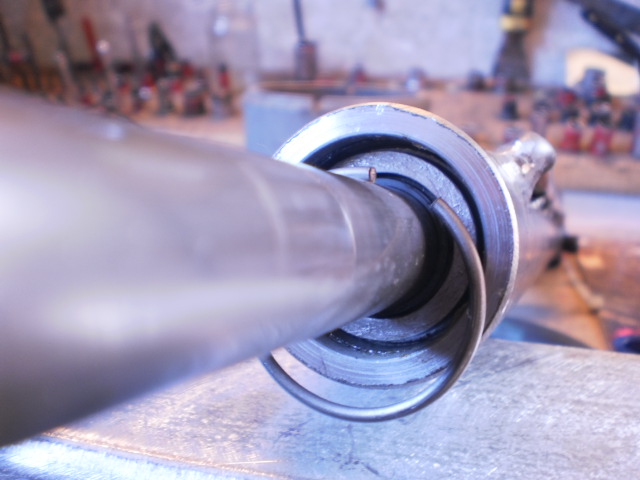

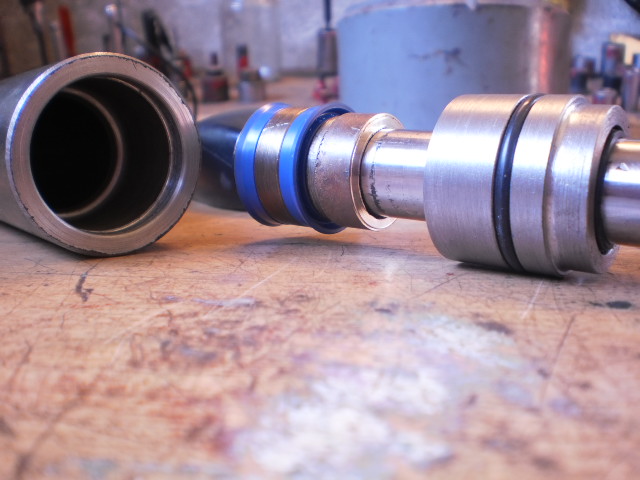

Die nächsten Bilder sollte ich ein wenig erklären;die Kolbenstangenführung
ist vorne auf die hälfte des Durchmessers der stärke (3mm) des Federringes angedreht ebenso ist die Nut im Zylinder.
Tief der Zylinder ist von 30mm auf 35mm und 38mm Tief Aufgedreht zusammengebaut kann das nie aufgehen


Das sind die Bösen Zylinder wo die meisten nicht wissen wie man sie Zerlegt
Einfach vorne mit dem Hammer Draufhauen

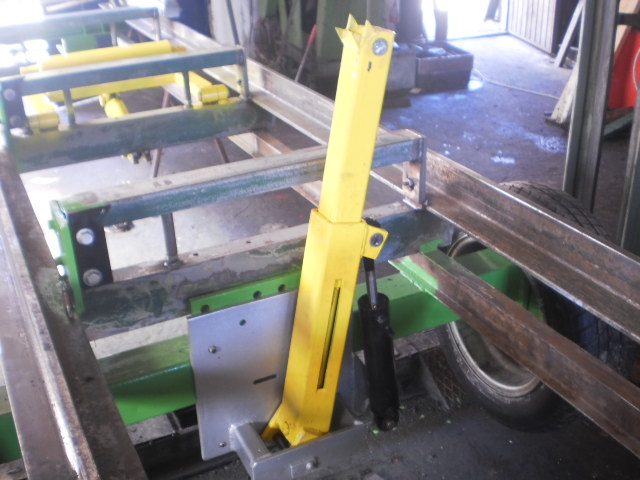

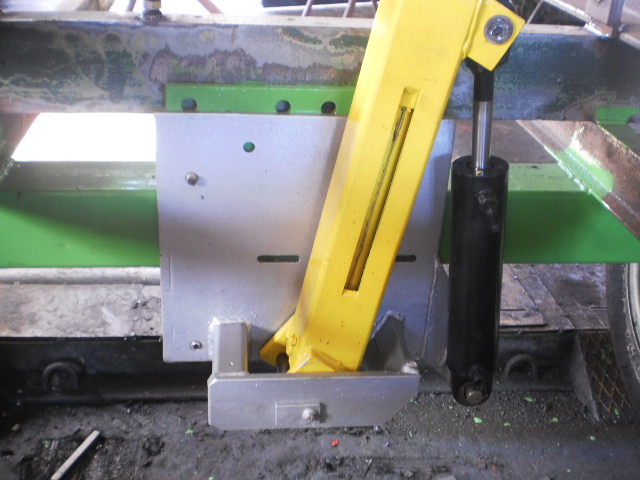

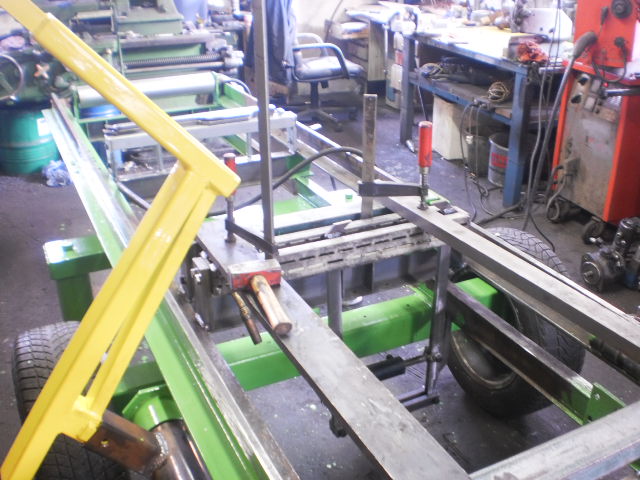

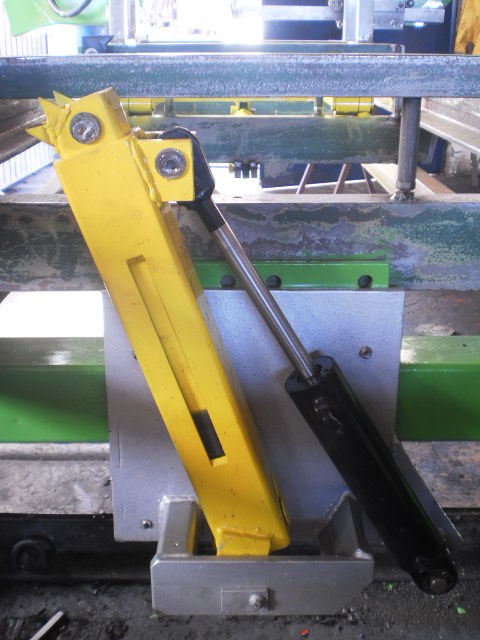

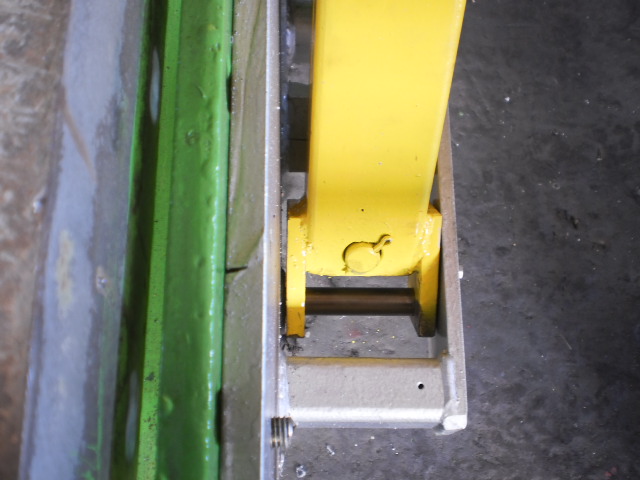

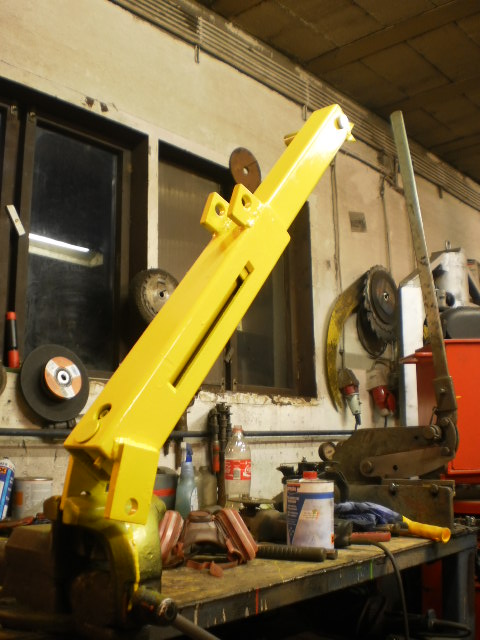

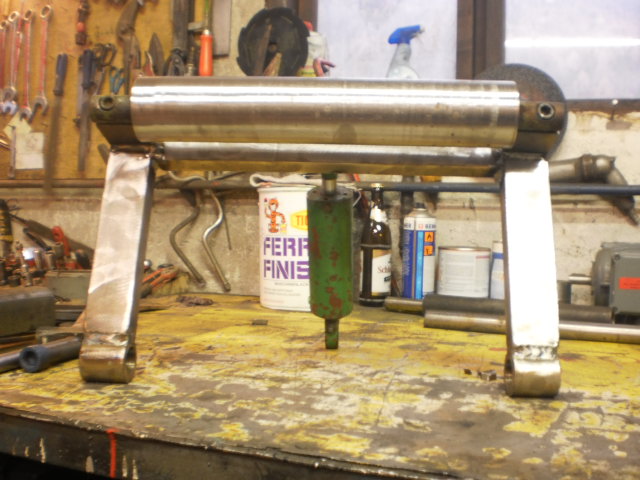

Beim zusammenbauen des Stammdrehers


Jetzt nur noch auf die säge drauf,aber zuerst muss er noch Trocknen
Oder (i du nan e auf de sog aufi owa losn zerscht no trikan)

Lg aus Niederösterreich von Werner

Hallo Leute

ich habe wieder ein paar Bilder für euch







Morgen gibt es mehr Versprochen

Mfg v.Werner

Hey Werner.
schade das du so weit weg wohnst sonst wär ich gern mal vorbeigekommen, naja vllt mal im Urlaub .

Dein Eigenbau-Zylinder , ganz große Klasse und vorallem sehr gut dokumentiert, spitze von dir kann man (zumnindest ich) so aller Hand lernen
Auch wenn sich so ein Eigebau von einem Zylinder in der Größenordnung vermuzlich nicht unbdingt lohnt wegen der Kosten für Dichtringe ect. und der Zeit find ichs trotzdem cool das du keine Mühen gescheut hast und nicht einfach nur zu dem von der "Stange" greifst!!!

Dag mal was hast du eigenglich gelernt bzw machst du jetzt beruflich das du dich mit den ganzen Sachen so gut auskennst, oder kommt die Erfahrung nur vom schrauben?

mfg Marcel

Hallo Marcel

Ich weiß Heute gar nicht wo ich anfangen soll da ich für Gestern schon was vorbereitet hatte, unglücklicherweise war der Server abgestürtzt
Auf deine frage was ich gelernt habe ; Maschinenbautechnik bei
der Fa. Roco (Modelleisenbahn)wobei ich mich da auf die Steuerungstechnik auf Pneumatik u Hydraulik Spezialisiert habe und ein paar Jahre später Landmaschinen-Mechaniker auf Valtra u.Mc Cormick
das meist sind aber Erfahrungswerte über die Zeit
Ach ja zur Stange greife ich nur wenns nicht anders Geht
Ps.die Nutringe kosten keine 10 €

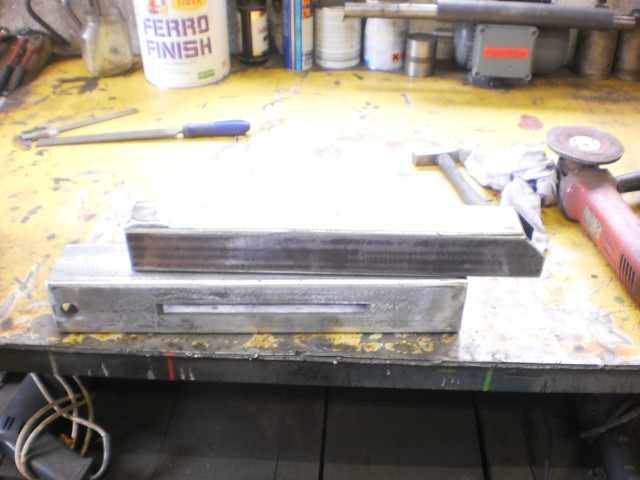

Nun zur Blockbandsäge,gestern habe ich mit dem Stammheber begonnen
bis ich nicht mehr weiter konnte da ich die Blockbandsäge immer noch
aufgebockt da steht

Trotzdem einige Bilder dazu




Ein kleiner tipp Das anzeichnen der Löcher geht am einfachsten mit einem
Bohrer , einfach unterm drehen des Bohrers leicht mit dem Hammer daraufklopfen

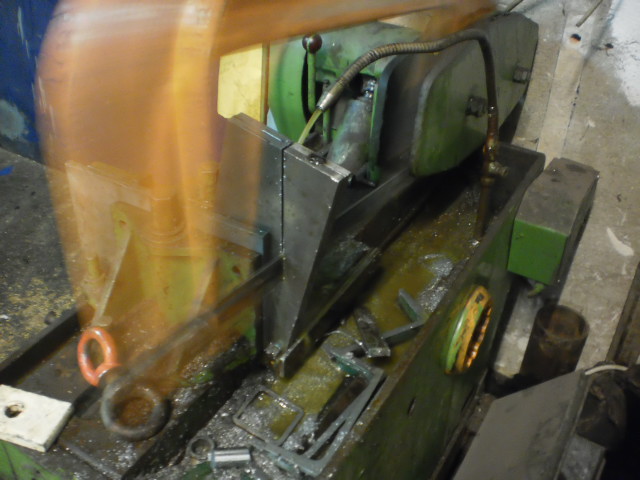

Und ohne meine Bügelsäge ginge nichts


Ich komme schon wieder vom Tema ab die Stützen habe ich lange genug
Hinausgezögert, also hab ich mir Heute ein Herz genommen und sie
Fertiggebaut

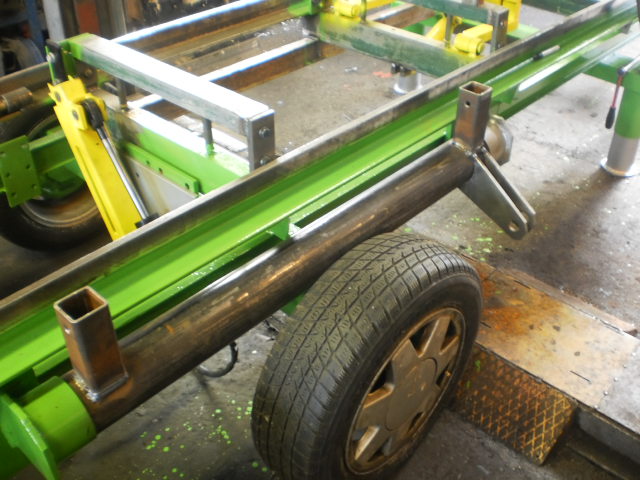

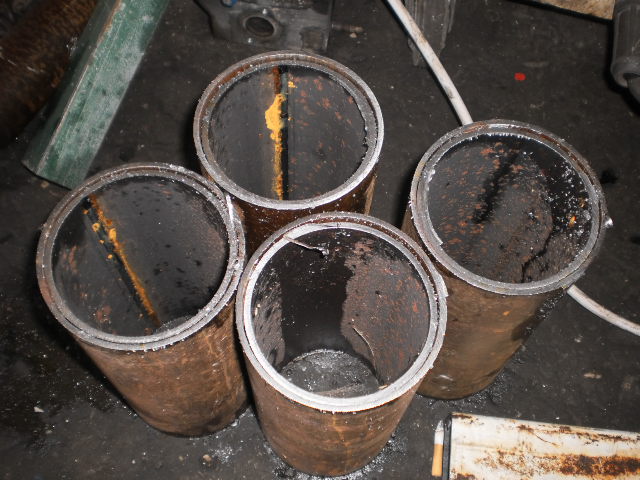

Hier die zuschnitte

Bei den rohren ist oben im Deckel eine Mutter innen verschweißt,das habe
ich vor lauter eifer zum Fotografieren vergessen


und bei den U Trägern ist innen eine Beilagscheibe Angeschweißt das
das Lager nicht aufläuft ich weiß das Axiallager besser währen, hatte aber
keine

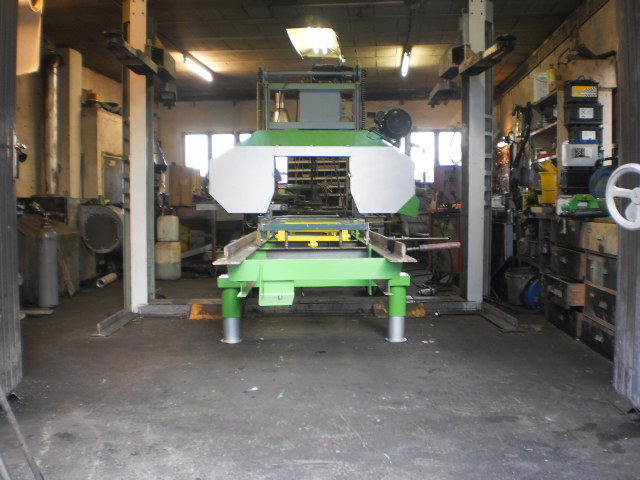

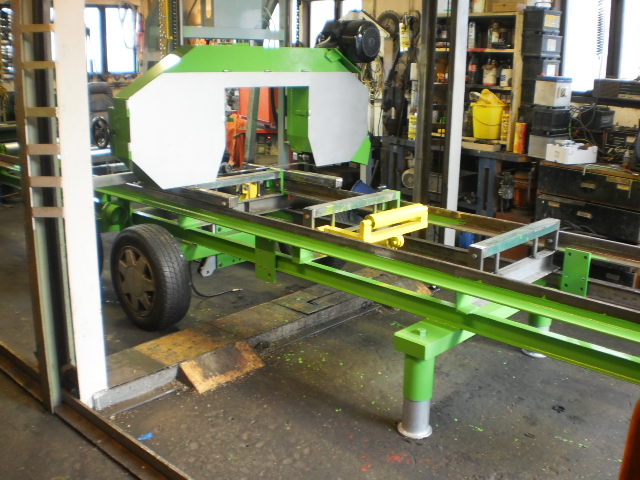

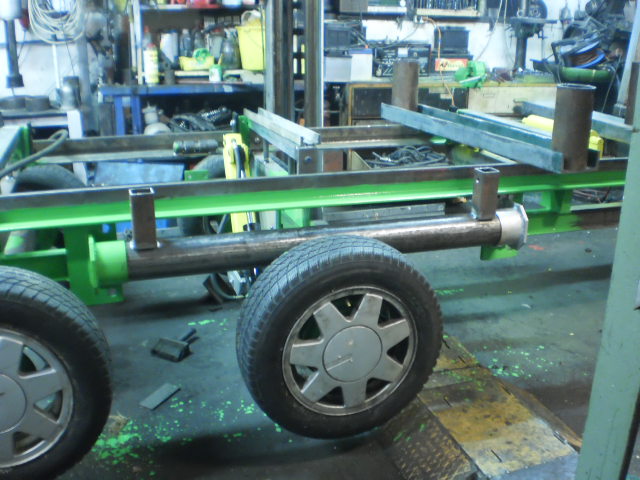

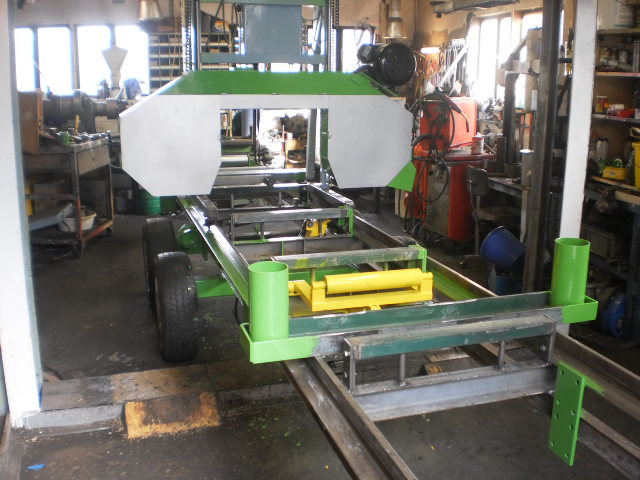

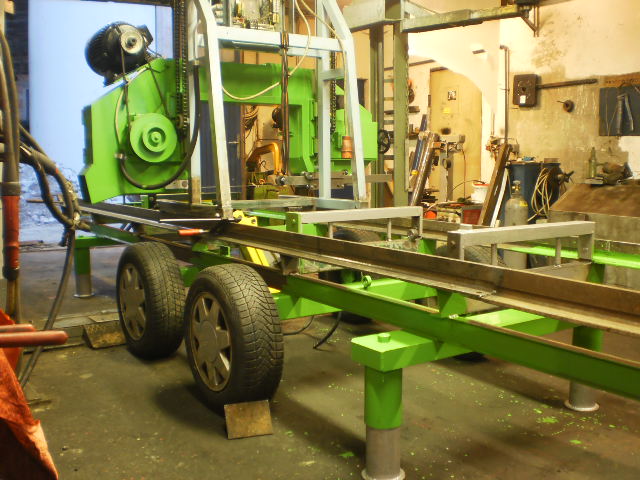

Endlich steht die Blockbandsäge von Alleine




So jetzt ab unter die Dusche

Mfg v.Werner

HI Werner,

macht echt Spaß den Bau der Säge zuverfplgen, weil alls sehr proffesionsell ausgeführt ist, wo man sich so einiges abschauen ( auch wenn man keine Bandsäge bauen will) kann und zum anderen ist deine Dokumentation wirklich top .
Man was hätte ich Spaß mal wieder an so einem etwas größeren Projekt, nur um einfach so was zu bauen, was dann nur wenige Stunden im ja genutzt wird ists mir dann doch zu teuer .

mfg Marcel

Ps. freue mich schon auf die nächsten Bilder, und bis zur ersten Inbetriebsname ists ja ( bis auf die Steuerung) auch nich mehr soooooo viel arbiet

Hallo Zusammen

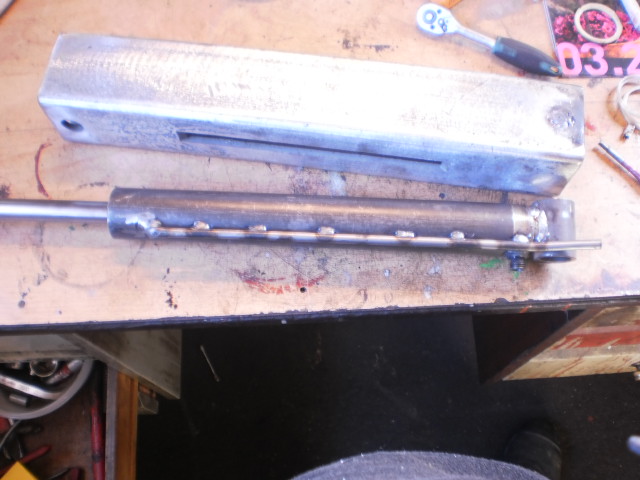

Den Stammheber ist fertig ,heute habe ich den Hydraulikzylinder gebaut
da ich wieder keinen passenden mit langer Kolbenstange gefunden habe
Den Zylinder habe ich in einen eigenen Triad gestellt da ich schon einen
Eigenbau hier vorgestellt habe

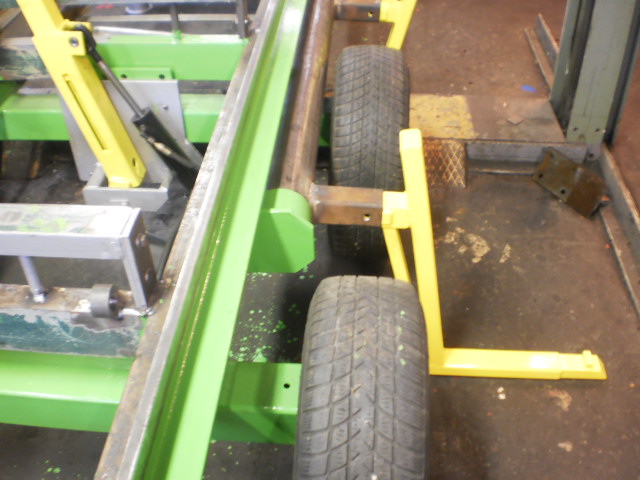

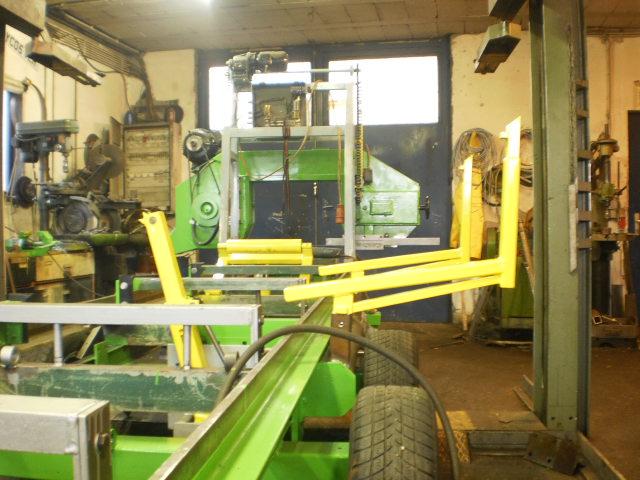

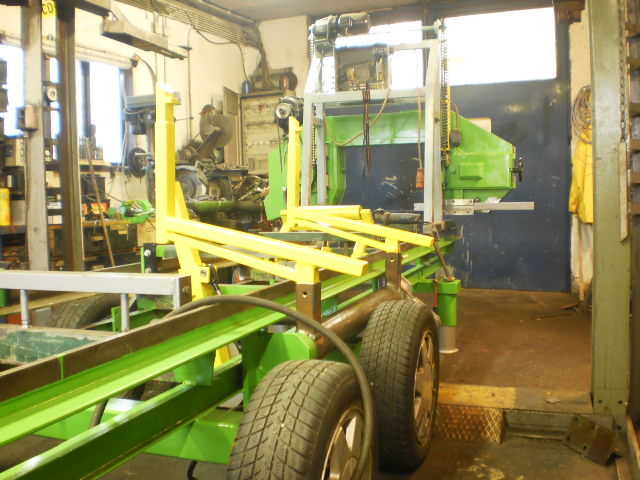

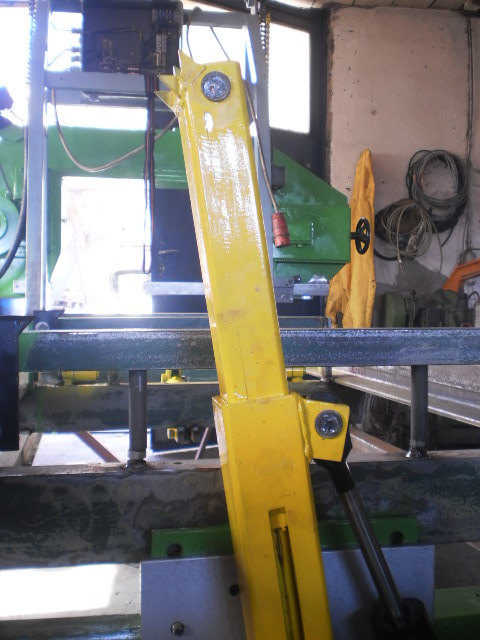

Ein Paar Bilder zum Stammheber gibt es natürlich

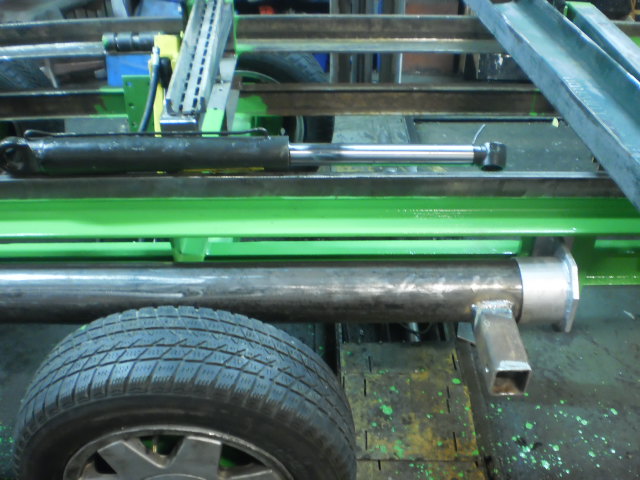

Hier ist ein Bild vom Zylinder



die Arme sind abnehmbar


genauere maße sind hier glaube ich nicht wichtig ,wenn die säge wirklich wer
nachbauen will wäre ich doch sehr verwundert ;ich bau sie aus Begeisterung und nicht weil ich sie unbedingt brauche/ist halt mein Hobby


Die Arme schauen zwar recht schwach aus sind sie aber nicht ,ein 60x40 Formrohr Starkwandig biegt sich nicht so schnell Überhaupt bei nur 400mm länge



im oberen Bild ist die Transportstellung



Hallo Marcel

Du lobst mich ganze Zeit Das habe ich doch noch nicht Verdient
bis jetzt ist noch kein einziges Brett geschnitten Trotzdem Danke

P.s Die Steuerung wird mich noch Wochen kosten

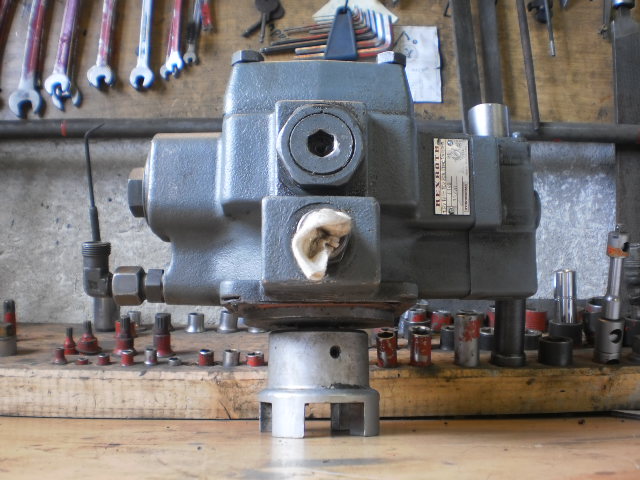

Hier habe ich noch ein bild von einer Förderstromgeregelten Hydraulikpumpe



Ich habe noch eine zweite Elektronisch vorgesteuert aber kein steuergerät


Mvg.von Werner

Hallo

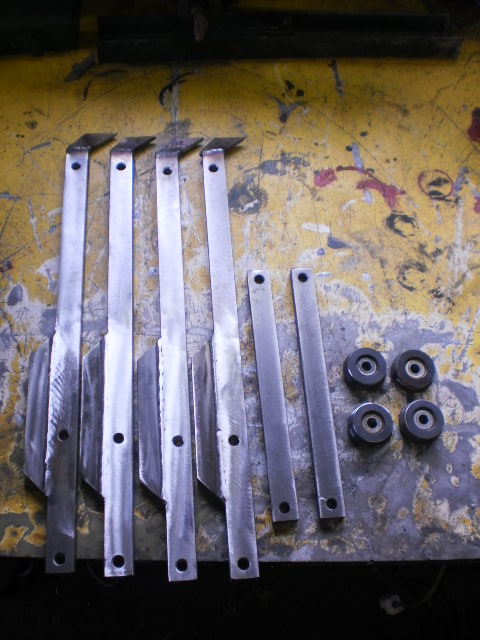

Ich habe endlich die Spannzangen in Angriff genommen die was mir doch schon einige Kopfschmerzen bereitet haben,da gibt es keine Perfekte Lösung ohne einen
riesen Aufwand zu betreiben also hab ich mal das beste daraus gemacht
was möglich ist

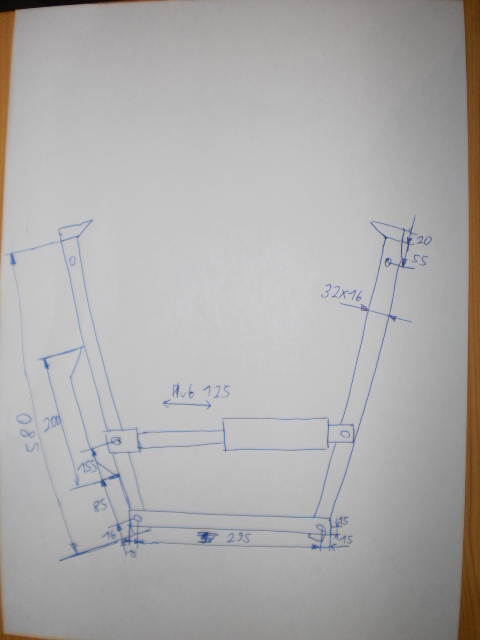

Alleine die Maße sind schon schwer Herauszufinden das es einigermaßen
auf die ganze länge gleich spannt,hier eine skizze dazu

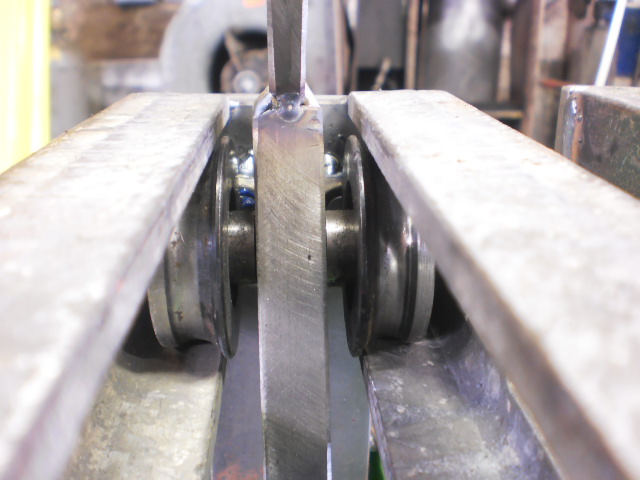

die lager sind von einem Torantrieb,die gibt es immer beim schrotti



hier ein besseres bild



Die schienen sind aus 60 U Profil Länge 650mm

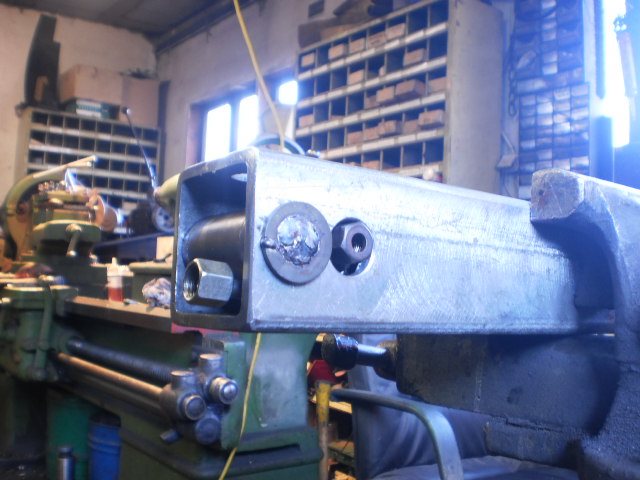

Bei den U Profilen sind zum Anschrauben seitlich 30er Löcher gebohrt



Zur Führung sind kleine Platten eingeschweißt

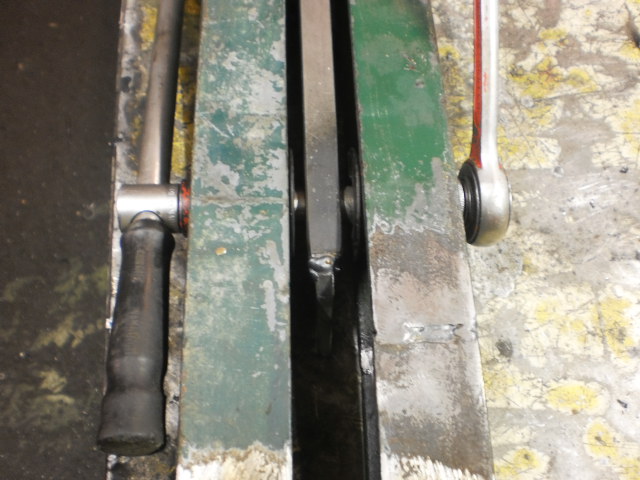

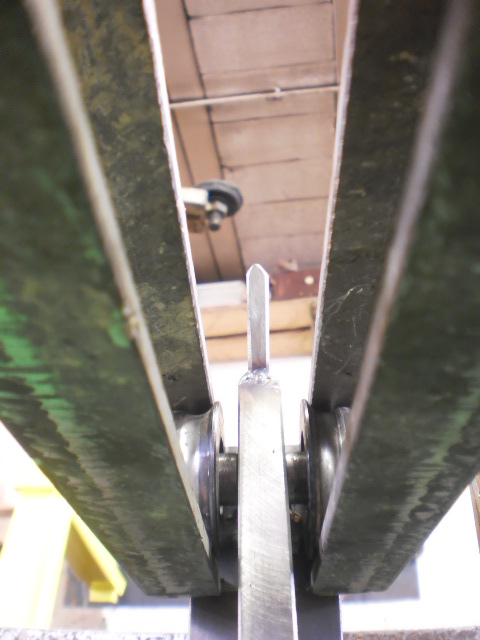

Hier nochmal die Lagerung



Da sieht man schön die Löcher zum Anschrauben der Zange

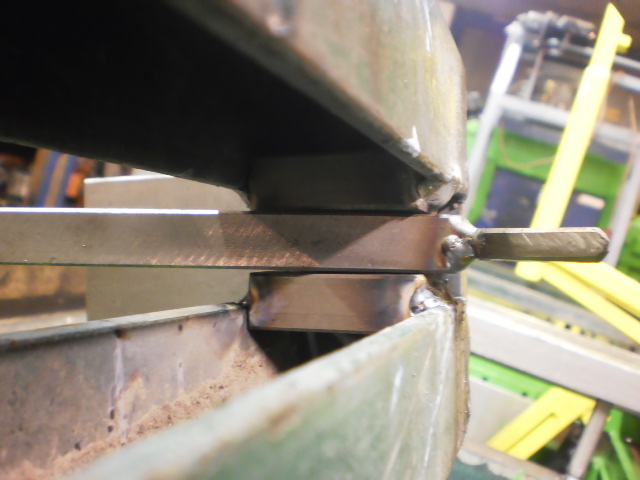

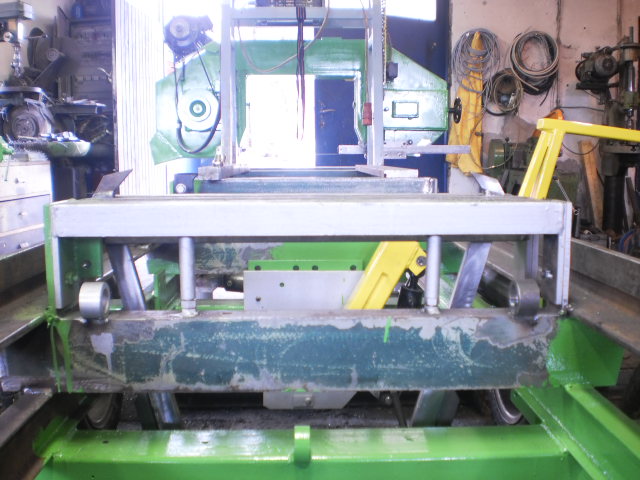

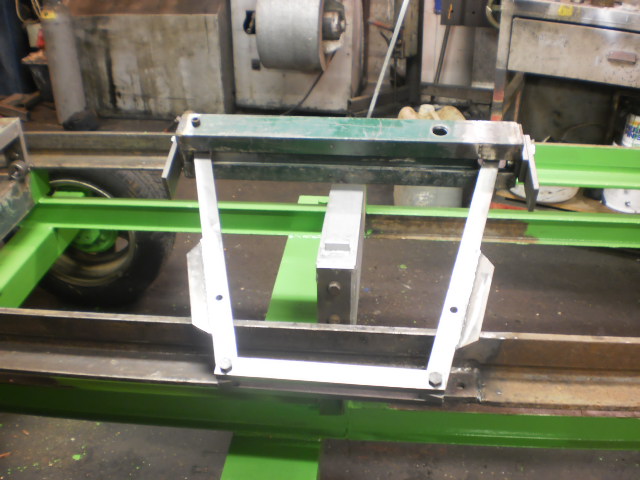

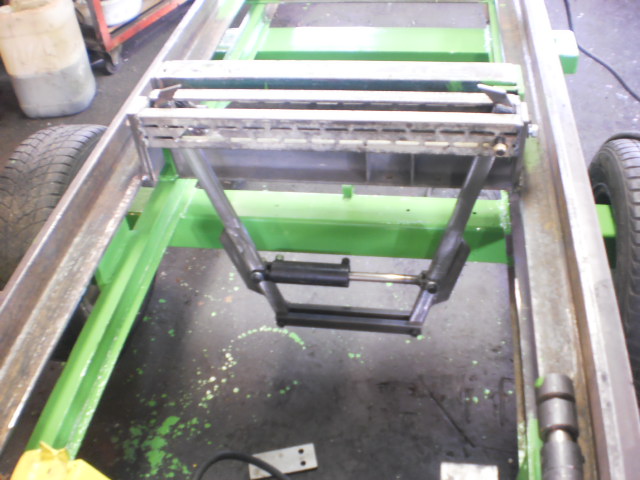

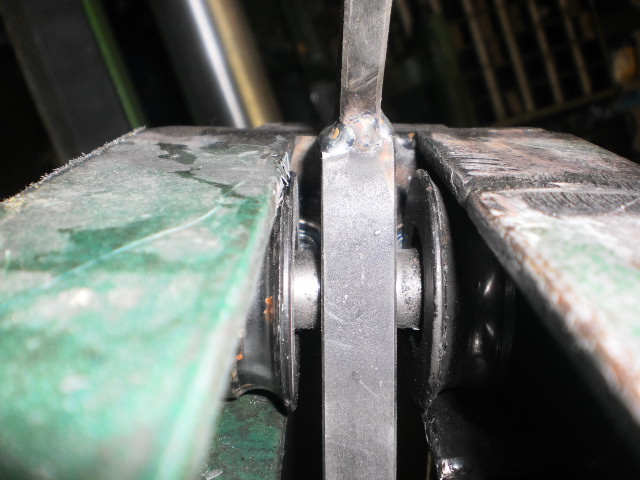

Mal ein bild von der schon aufgebauten Zange

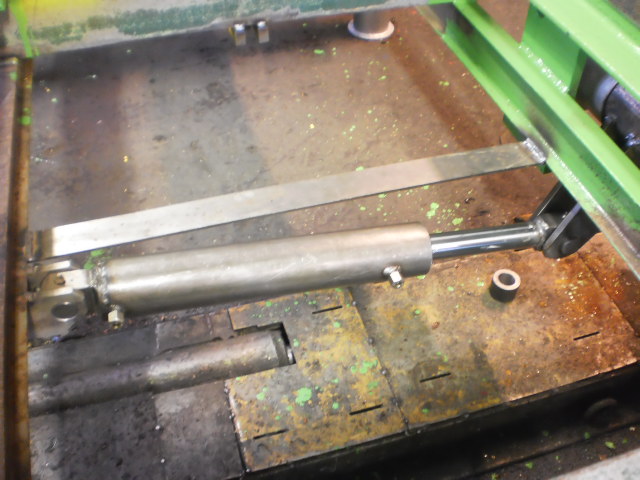

Hier ist der Zylinder schon drauf,sieht zwar klein aus zieht aber mit 2800 kg an
die Stangen sind aus einem Baustahl /E295/die alte Bezeichnung/st50-2/
biegen sich erst bei ca 5500kg,habe ich natürlich mit der Presse versucht
durch den Hebel sind es bei den Spitzen dann ca 400 kg was auf den Stamm drücken



Bei der Gelegenheit habe ich gleich die Hubkraft des Stammhebers
berechnet der schmeißt mir die säge glatt um 1600kg in der mitte wohl zu gut gemeint


Mvg von Werner

Hast dir dein Lob ja auch erarbeitet, dann muss das ja auch mal gesagt werden finde ich

Was mir aber bei deinem Stammheber noch fehlt sind seitlich Abstüzungen, sonst hast du ha einen
(Hydraulischen 90 grad auf die seite leg wender für deine Säge gebaut )


Darf ich ma fragen was dich der Bau der Säge so grob an Materialwert kostet?

schöne grüße aus dem sonnigen Sauerland Marcel

Hallo Marcel

Das mit dem Stammheber hat sich bei den Beiträgen überschnitten,wie du schon
schön sagst ein Säge Umschmeißer da muss ich noch was anbauen
auf dein Frage nach den Materialkosten das kann ich so nicht genau sagen
ich über die Jahre viel gesammelt habe,aber es hält sich in grenzen bis auf
die Hydraulik wo schon ca 350€ angefallen sind
die Motoren bekomme ich vom Schrotti um 10€ das stück und das Eisen zum teil
so(wir kennen uns seit der schule)ich bringe ihm auch immer wieder alte Ware
Lack usw.ca 80€ ja im ganzen wird es sich bis jetzt auf ca 800€ Belaufen

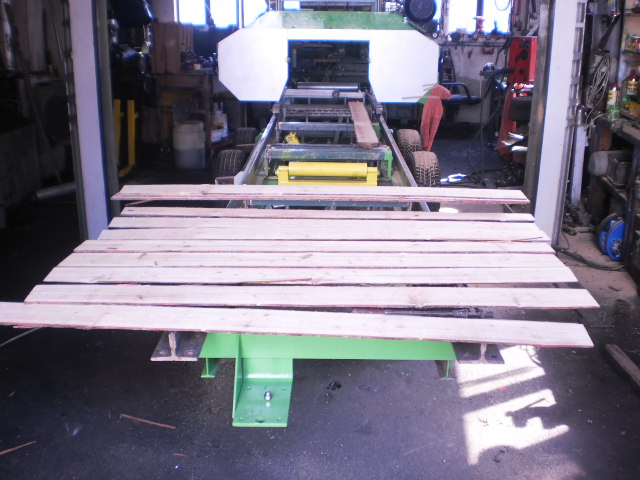

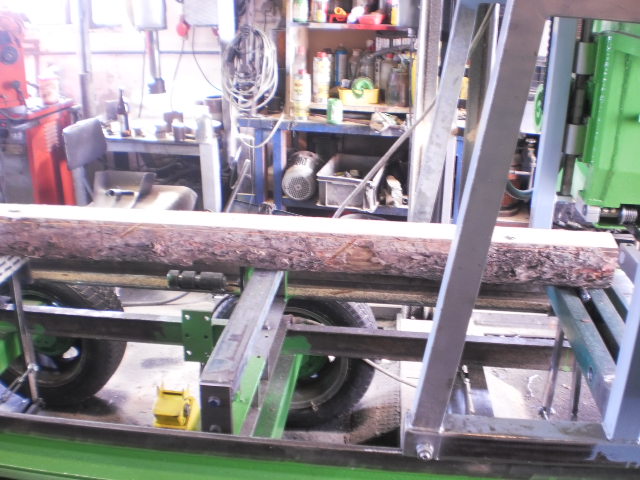

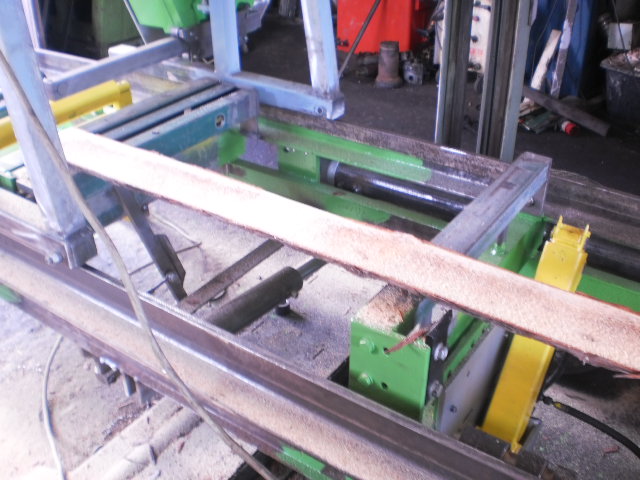

Ich habe übriges Gestern die Blockbandsäge mal Probiert
Irre, besser als ich gedacht habe hat von Anfang an alles Funktioniert ,keine einstell-
arbeit oder so

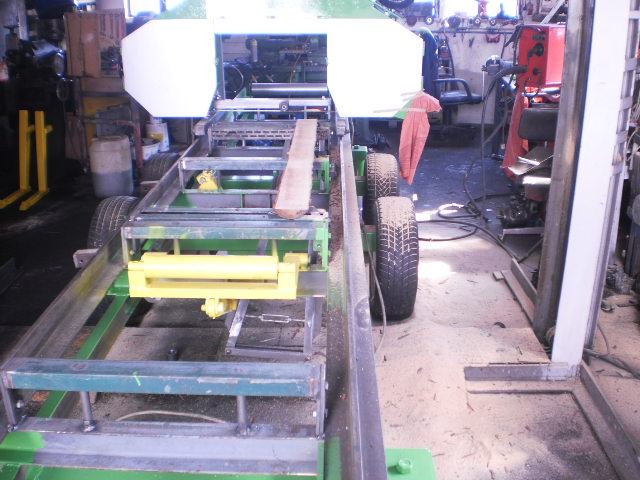

hier einige Bilder für dich




Natürlich habe ich einen kleinen stamm für die Probe genommen
aber auch der hat mir genug Späne gemacht
Muss man ja auch wider wegräumen



Jetzt wo ich weiß das die Säge auch schneidet geht es natürlich mit
noch mehr Energie an das Bauen,ich möchte ja auch die Großen Probieren


Mvg von den noch kalten Bergen Werner

Mich frisst der Neid

Respekt für diese Leistung!!!!
