von **kiki** » Mi Dez 14, 2011 21:14

Hey bin neu hier

sieht cool aus der wagen was hast du damit vor

gruss kiki

von **323er** » Mi Dez 14, 2011 21:20

Na dann herzlich willkommen!!! Vorwiegend fürs brennholz, bekommt jetzt noch eine kipperbrücke dauf für allgemeine Arbeiten

gruß robert

von **monimog** » Mi Dez 14, 2011 21:41

Hallo Robert
Was für Leitungen hast Du an deinem Kran verwendet 15L oder 18L? Ich bin angefangen mein Kran zu verrohren habe für den Zylinder Heben und für den Knickarm 18L wollte eine 80 Liter Pumpe verwenden.Und den Rest in 12L.Wie dick sind die Flacheisen bei dir vorne am Teleskop wo der Rotator dran hängt ein1cm?

Gruß
Ramon

von **323er** » Mi Dez 14, 2011 22:20

Hallo Ramon,
habe 18L, 15L und 12L verbaut. habe auch den fehler gemacht und habe 12l leitungen verbaut. Die haben nur einen max durchlass von ca 42l und die 15l ca 62l. für die Rotator aufnahme habe ich 80x10 Flacheisen genommen. Die Platte in der mitte sollte dicker sein (ist bei mir 20mm).

und wo bleiben die bilder?? trauste dich nicht welche einzustellen?

gruß Robert

von **monimog** » Do Dez 15, 2011 19:22

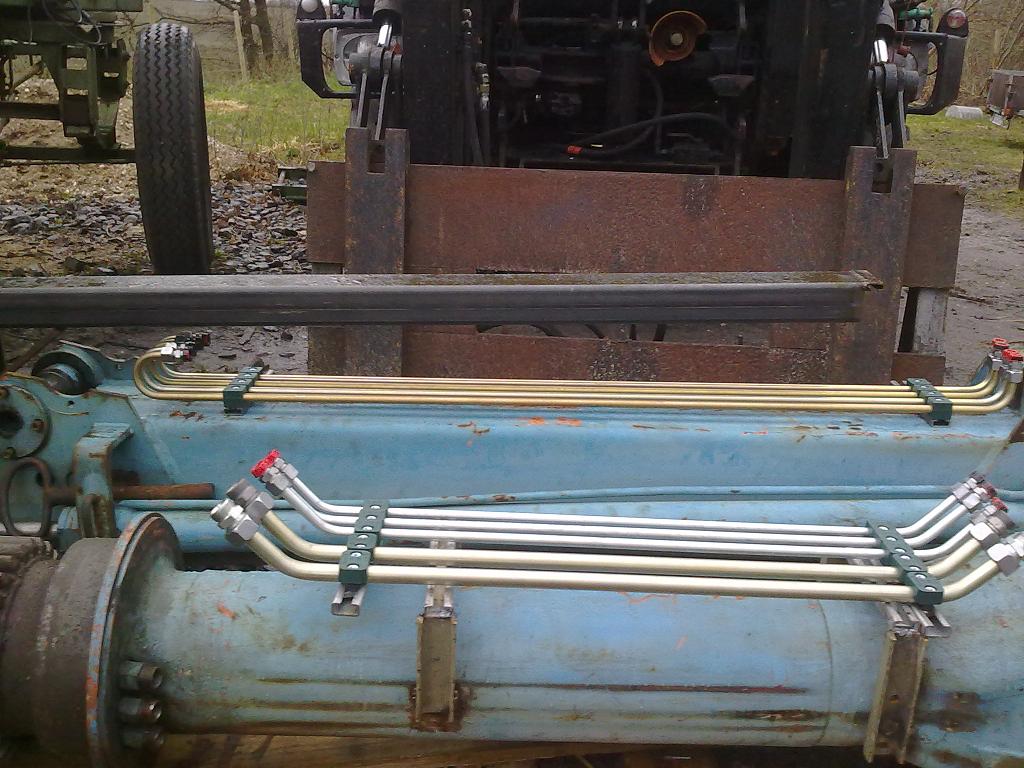

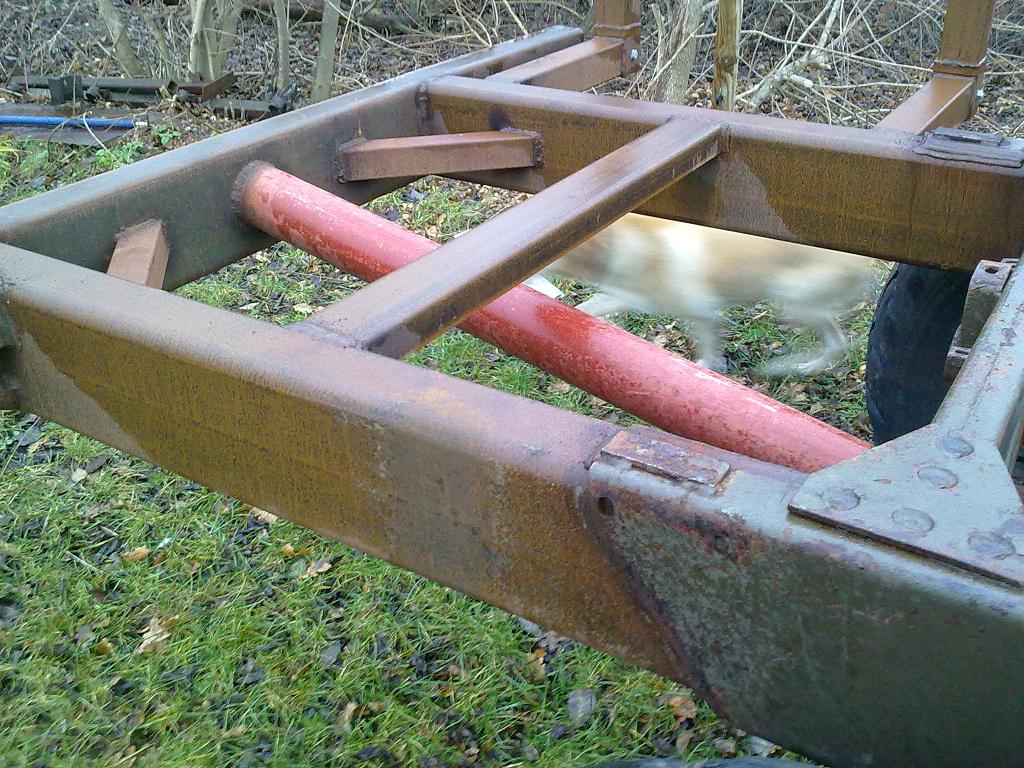

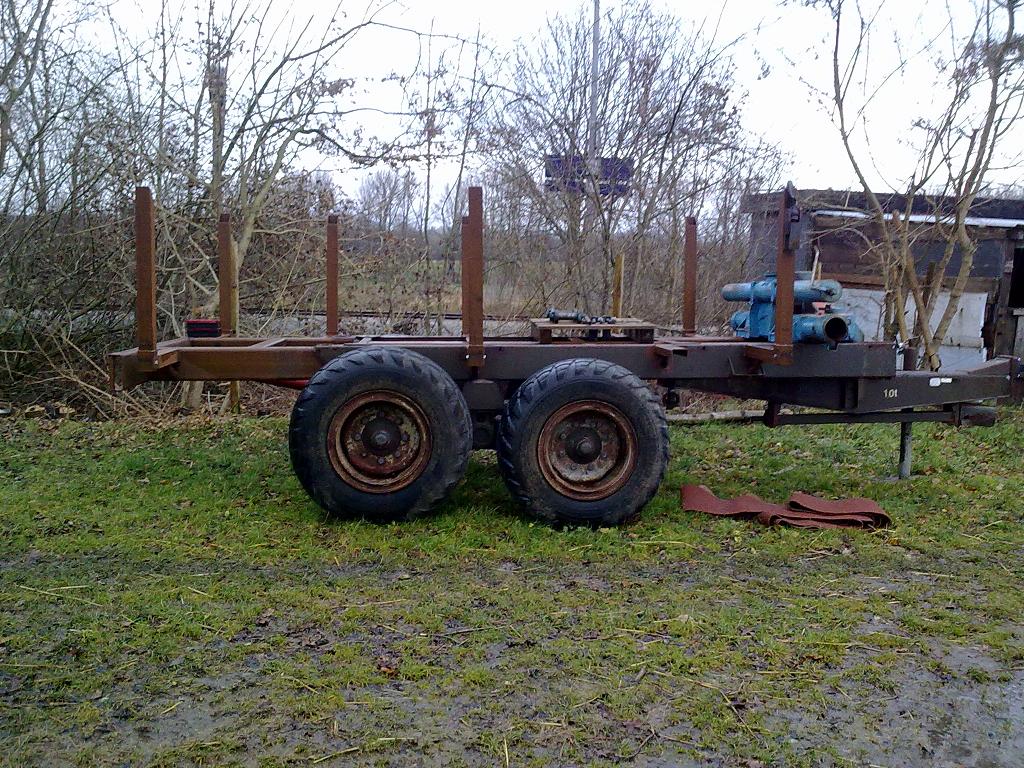

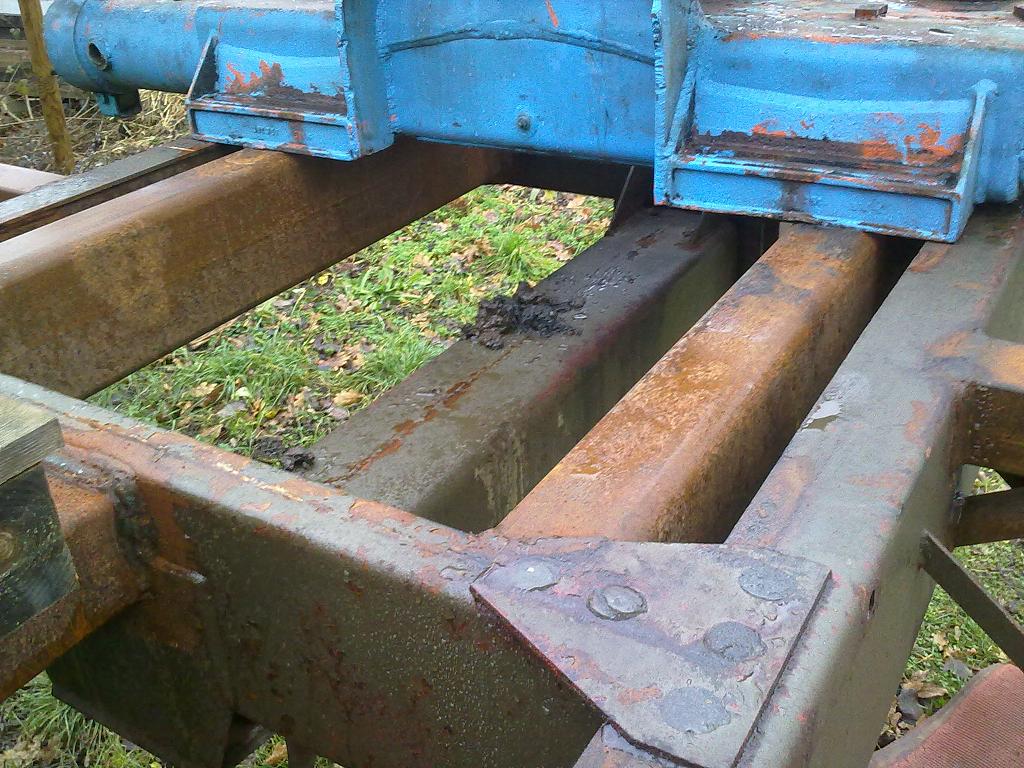

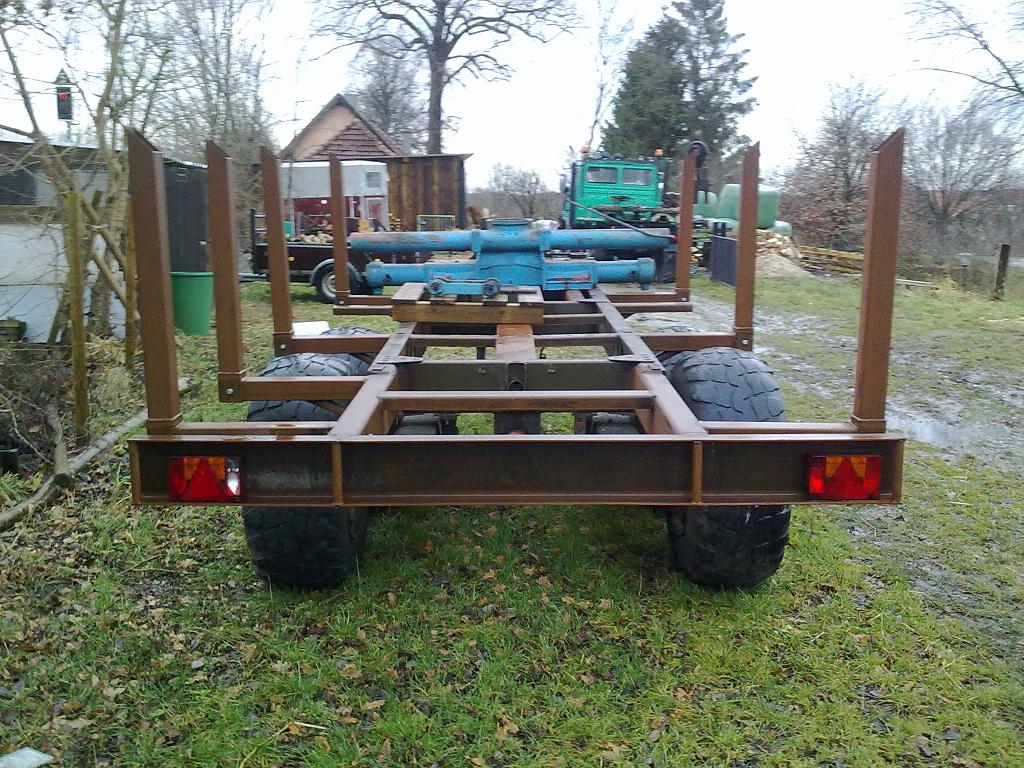

Hallo hier mal ein paar Bilder.Bevor wieder alle schreien Ich bin kein Mega Schlosser ist nur Hobby und für mich reicht es.Habe leider auch nicht viel Platz zum Basteln und Zeit fehlt Mir auch bin schon ein Jahe daran.

MFG
Ramon

von **323er** » Do Dez 15, 2011 21:17

Hey Ramon,
sieht doch garnicht so schlecht aus. was mir negativ auffällt, du hast nich viel platz zwischen räder und ladefläche aber sonst top. bin gespannt auf der Endergebnis. Aber ich denke Du machst das schon :!:

Was hast du für ein Mog :?:

Gruß robert

von **monimog** » Do Dez 15, 2011 21:29

Das mit den Rädern ist Mir auch erst später Aufgefallen mal schauen wie das noch hin bekommen.Es ist ein U1000 aber viele Teile vom 1400er.Und es ist noch ein Johni 4230 vorhanden der hat ein bißchen mehr Dampf.

Gruß
Ramon

von **323er** » Do Dez 15, 2011 21:49

Ramon, was machst du beruflich? kannst ja noch ein profil aufsetzen. ich finde ein unimog ist schon was feines

von **GüldnerG50** » Mo Dez 19, 2011 20:26

Hallo.

Irgenwie kommt mir der doch bekannt vor....

War das nicht ein erster, 323er???

http://www.technikboerse.com/view/gebrauchtmaschine/rueckeanhaenger/1011168/sonstige-eigenbau-8-tonner.html

Grüße

von **WaldbauerSchosi** » Mo Dez 19, 2011 20:30

Oh ja das ist er - der ist ja ganz schön weit "runter" gekommen - Landkartenmäßig

der ist nicht mehr allzuweit weg von mir

von **Forstjunior** » Mo Dez 19, 2011 20:35

aber was die leute daran stört wäre interessant, wenn er so oft den eigentümer wechselt.

von **323er** » Mo Dez 19, 2011 20:41

Tach auch,

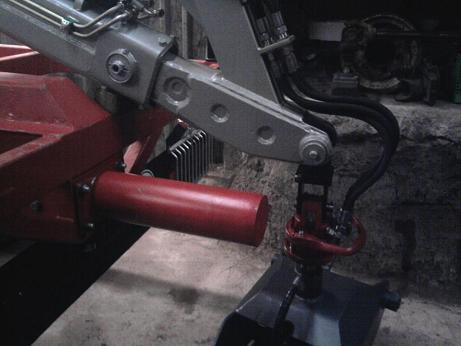

habe auch mal wieder zwei Bilder beizusteuern. Habe am ende des Rüwa noch ein Rohstummel angebaut, so das ich ihn mit der Zange greifen kann. Wenn Ich den Kran einklappe und den Rahmen kurz vorm Prallgitter greife, komme ich auf 4,15m gesamthöhe. Und das ist ein bischen zuhoch, bevor was passiert :klug:

: Foto0313.jpg (36.26 KiB) 2163-mal betrachtet

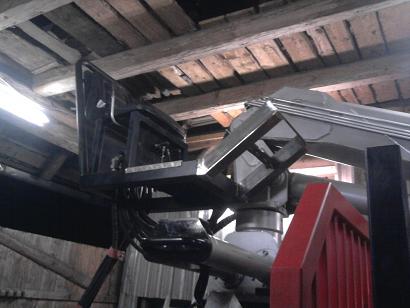

Des Weiteren habe ich meinen Hochsitz noch ein bischen umgeändert, in sachen Fußpedale. Dazu habe ich vorn noch ein rahmen im winkel von 35° angebaut. Dieser dient für die Unterbringung der Fußpedale. So das man bequem sitzen und bedienen kann. Die Pedale werden über Gestänge mit Kugelköpfen mit dem Steuerblock verbunden. werde mit den pedalen den Ausschub (rein, raus)und Zange (Auf, Zu) steueren.

: Foto0311.jpg (39.02 KiB) 2163-mal betrachtet

habe grade das angebot gesehen, japp das ist -> war mein Rückewagen. ist schön zusehen das er nicht durchgebrochen ist :prost:

Hatte ihn nach München verkauft :!:

gruß robert

von **Forstjunior** » Mo Dez 19, 2011 20:46

@323
also siehst du deinen alten Wagen selbst als Fehlkonstruktion? Ja der Wagen wird ja auch aus dem Lkrs München verkauft. Aying ist in der Nähe von München.

von **323er** » Mo Dez 19, 2011 20:59

Ja sehe ich, das zentralrohr waren zwei I- Träger zusammen geschweißt

aber irgendwie freut es mich ihn wieder zusehen, habe ihn auch mit schwerem herzen weg gegeben

von **323er** » Mo Dez 26, 2011 23:03

ein kleines Video zu RüWa :arrow:

http://www.youtube.com/watch?v=GohJi7z3YwM
