Eigenbau Rückewagen

von **Johnny01** » So Okt 23, 2011 5:20

323er hat geschrieben:
ich hoffe diesmal gibt es mehr antworten, sonst kann ich mir die bilder auch sparen

ich weiß was du meinst, geht mir genauso.

von **WaldbauerSchosi** » So Okt 23, 2011 7:24

Welche Materialstärken sind das ?
Wie hast du die geschnitten ?

Plasma ? Wasser ?

SUPER ARBEIT !!!

von **323er** » So Okt 23, 2011 12:23

Hallo Markus,
die zange ist komplett überdimensioniert. es kommt ein zylinder mit den abmaßen kolbenstange 50mm, zylinderrohr innen ca 90mm und ein hub von 200mm rein.

@ WaldbauerSchosi: Die materialstärken für die oderen seitenteile sind 10mm, für die zangenteile 20mm. Wir haben das an der arbeit mit einer CNC brennschneidmaschine geschnitten. das ausbrennen hat mir nicht viel gekostet :wink:

Die zange besteht aus Hardox

ich glaube die zange bekomme ich nicht klein.
habe gestern eine zapfwelle bekommen vom ladewagen, die wird es mir nicht abdrehen. werde heute noch mal mit dem kran ein bischen spielen

gruß robert

von **Markus K.** » So Okt 23, 2011 12:35

Servus,

na, die Zange kriegste wirklich nicht klein, passt aber zu deinen Wagen! Viel Spaß beim spielen!

gruß
Markus

von **johndeere93** » So Okt 23, 2011 17:48

Hey Robert,
die Zange sieht echt Spitze aus fehlt ja nur noch die Farbe.

Wie man sieht haste wirklich sauber gearbeitet, zum Beispiel den Zunder an den Schweißstellen vorher entfernt... klasse!
Weißt du schon auf welche Öffnungsweite du etwa kommst?

Was mich aber noch Stark interessiern würde:
- welches Material hast du für die Bolzen verwendet
- hast du Buchsen verbaut
- sind Schmirnippel vorgesehen, oder sogar eine (ZENTRALSCHMIERUNG) durch den Bolzen?

mfg Marcel

von **323er** » So Okt 23, 2011 18:05

Hallo marcel,
alle Buchsen sind mit schmiernippeln versehen. das material für die buchsen sind aus welle von einer papiermaschine. über die bolzen kann ich nix sagen. habe sie genommen weil da schon gewinde dran war. die Öffnungsweite beträgt 1450mm und die breite der Holzzange beträgt 400mm.

habe jetzt propleme mit meiner hydraulik. meine pumpe ist viel zu groß. da ich sie gebraucht gekauft habe, habe ich keinerlei ahnung über die leistung der pumpe. die pumpe ist eine casappa CPH 74D.

gruß robert

von **Markus K.** » So Okt 23, 2011 18:11

da behaupte ich mal, das es eine Gusseiserne Pumpe ist, die 74cm³ Öl pro Umdrehung fördert.

von **323er** » So Okt 23, 2011 18:18

ich wollte aber nicht ein neues zapfwellen getreibe kaufen mit einer kleineren pumpe. alles schei.... aber es wird so kommen das ich eine andere pumpe kaufen muss. das mit den 74cm³/U habe ich mir schon gedacht

von **Markus K.** » So Okt 23, 2011 18:29

Treib sie doch direkt an, 1000er ZW rein und mit 600- 700 Umdrehungen laufen lassen.

von **Markus K.** » So Okt 23, 2011 18:41

Zapfwellendrehzahl x 3 (Getriebe) x 74cm³ : 1000 --> Liter/ Minute

von **323er** » So Okt 23, 2011 18:53

aber da habe ich wieder ein problem meine 1000er welle geht nicht

von **Markus K.** » So Okt 23, 2011 18:58

Mit welcher Drehzahl hast du denn die ZW laufen lassen?

von **323er** » Mo Okt 24, 2011 19:58

ich glaube jetzt wir es an der Hydraulikpumpe scheitern, und das jetzt wo ich alle Teile habe zange, rotator usw. :cry:

von **Johnny01** » Mo Okt 24, 2011 20:02

son dreck, kenne das leider....

ich hoffe dass ich meinen rüwa am wochenende fast fertig bekomm. wollte die winde anbauen und wenn alles gut läuft kann ich noch mit der wand zwischen ladefläche und kran anfangen. die wand soll aus alten rechteckrohren werden. wollte auch vor den verstrebungen noch engmaschige baustahlmatten schweißen, da ich damit auch sträucher usw. fahren will.

dann müssen nurnoch die stützen ein wenig eingekürzt werden und noch eine vernünftige schlauchhalterung gebaut werden^^.

von **323er** » Di Nov 08, 2011 18:19

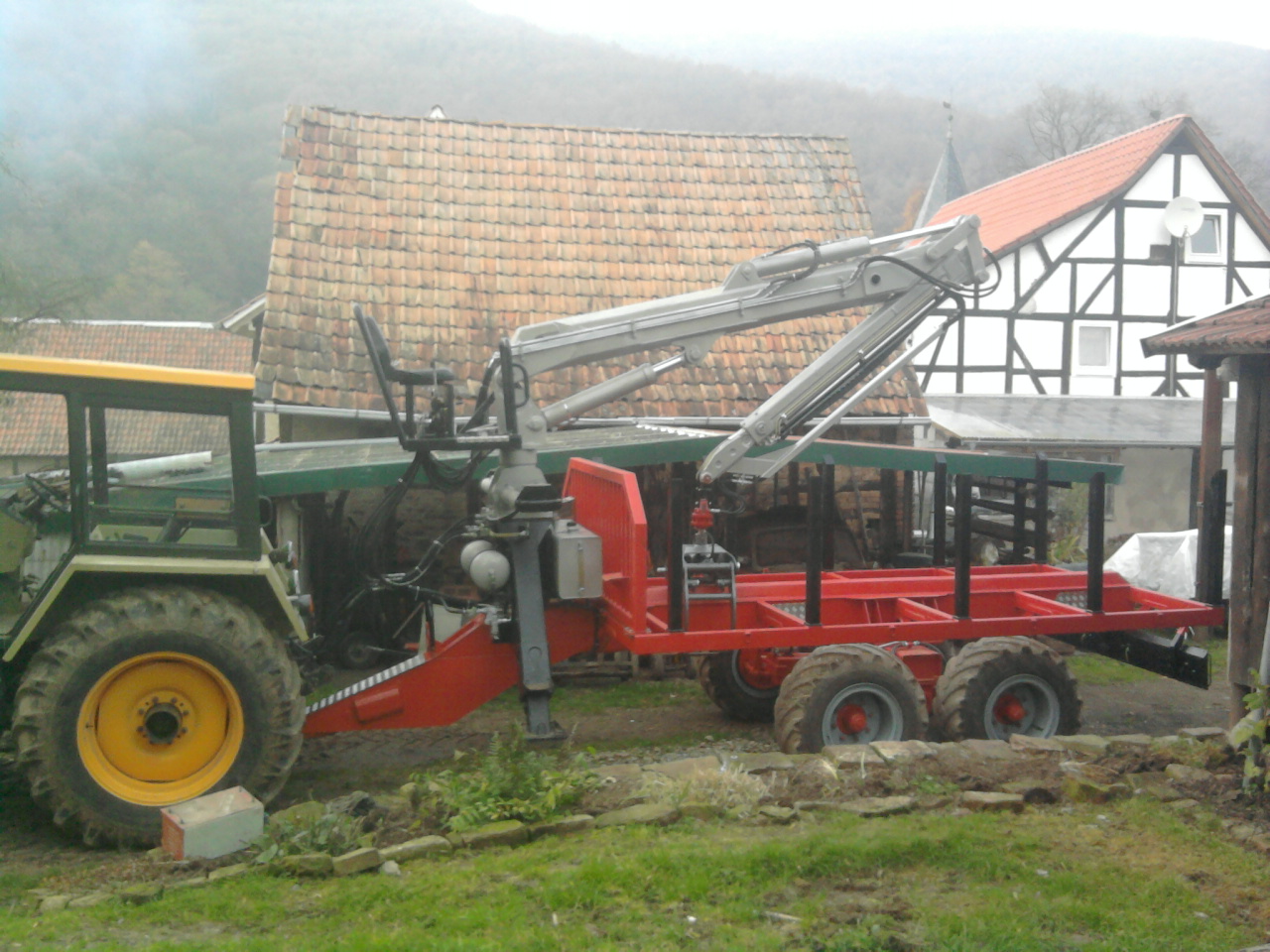

Hallo, rückewagen ist für sein ersten einsatz bereit.
