Hallo

ich hab bestellt,
Rizel + 2x Seitenführung
Schwert mit 50cm
Längsschnittkette (wurde mir extra empfohlen für SSA) muss ich dann erst mal testen...

Wenn alles da ist kann ich auskunft zu Maßen geben.


Vorteil ist das sehr große Ritzel. Damit spare ich mir die Drehzahl so hochzudrehen das es mit Standart geht.

Ich will die Sägewelle über Zapfwelle antreiben. Da sind 2800 U/min schon genug.
Es ist auch mit der lagerung einfacher bei der Drehzahl.

Ich bin ehrlich ich werde damit 20-30Rm im Jahr machen. Es soll eine arbeitserleichterung werden und bezahlbar sein mit wenig aufwand. Hydraulik hab ich jetzt schon etwas erfahrung gesammelt bei meinem Rückewagen. Fazit wenns ohne geht ist es viiieeelllll billiger....

Die Hydr. Sägemotoren sind mir auf dauer einfach zu teuer für meine Anwendung.

Gruß
stefan

Weißt du, ob die 50cm die Arbeitslänge oder die Gesamtlänge ist?
Bin schon gespannt auf weitere Infos & Fotos

Hallo

um ehrlich zu sein ich habe gefragt habe aber keine 100%ige auskunft erhalten.
Er meinte 45-48cm Arbeitslänge müsste es haben.

Mir würden 45cm reichen... wenn es zu kurz sein sollte werde ich es umtauschen müssen gegen ein 70er.

Ich werde berichten wenn die Teile da sind.

Gruß
stefan

Jau, 45cm wäre auch das, was mein SSA maximal schaffen soll.

Mache mir grad Gedanken um Niederhalter und Stammheber...
Für den Niederhalter würde mir der kleinste Zylinder (25/16) reichen. Problem: Mit der 2x16ccm Pumpe hätte der eine Ausfahrzeit von 0,06sek
Kann ich da einfach ein Drosselventil zwischen bauen oder bekomme ich da Probleme mit der Temperatur? Gleiches für den Stammheber, wobei der ja nicht all zu oft in Betrieb ist.

Die Sägeeinheit soll per Hand bewegt werden und den Vorschub würde ich gerne mit einem Getriebemotor (500W sollten reichen) + Förderwalzen realisieren

Hallo

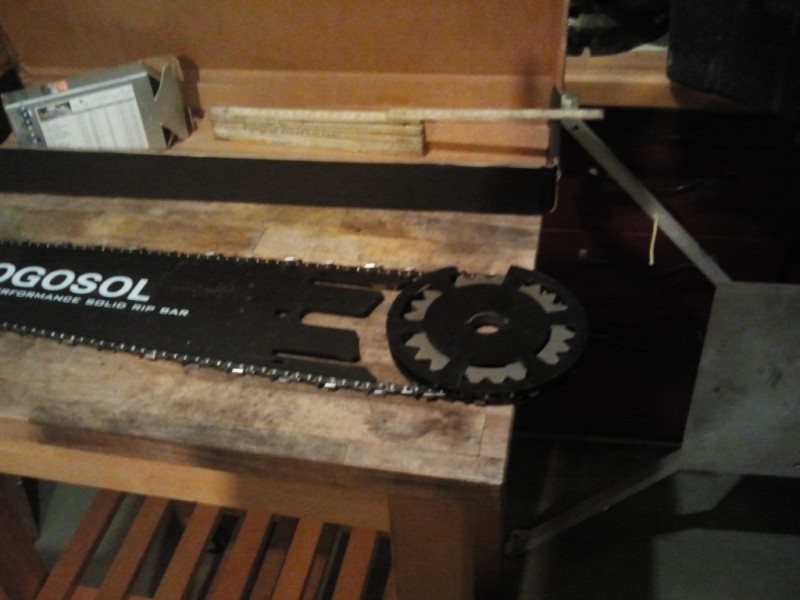

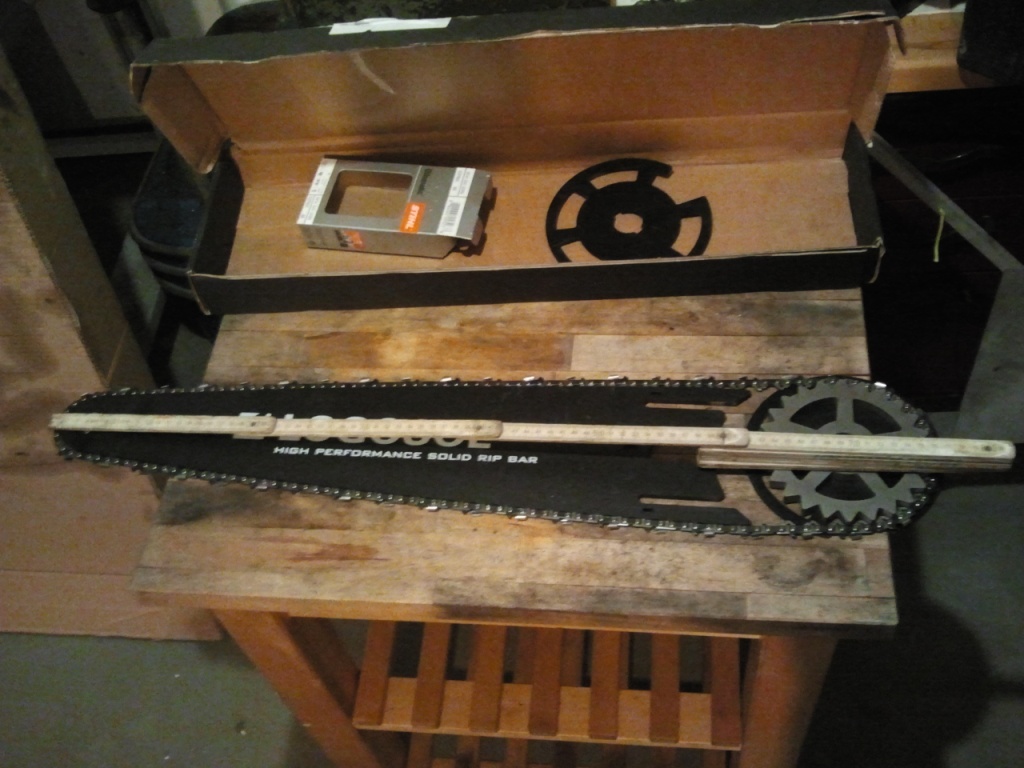

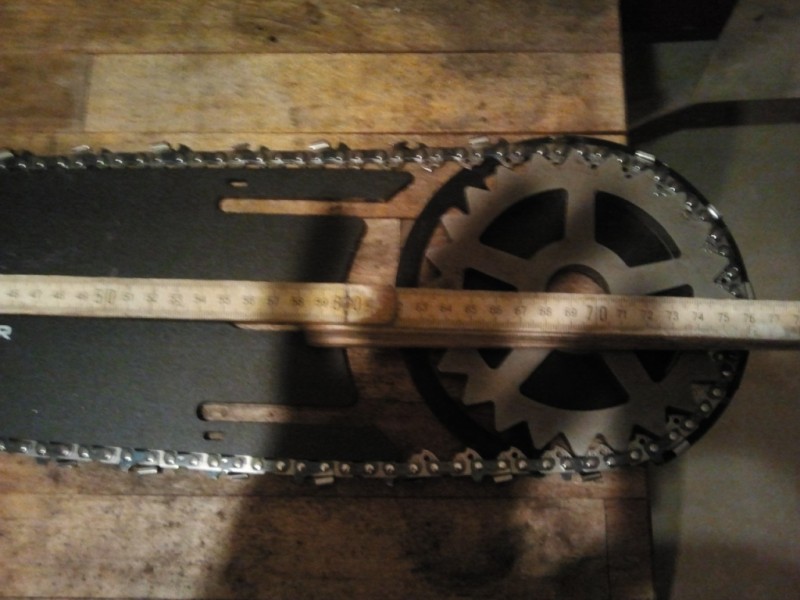

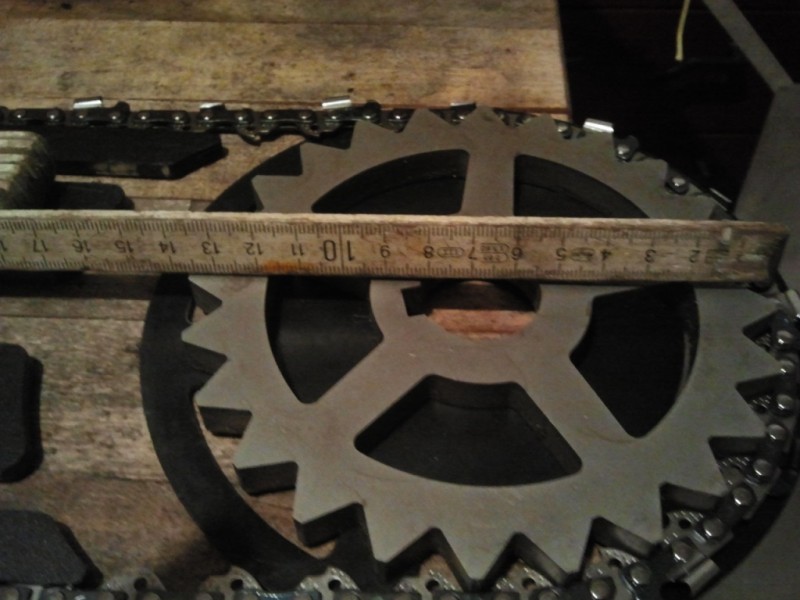

so die Teile sind da siehe Bilder...

Welle muß 28mm haben
Nutzbare Schwertlänge 50 cm

Gruß
stefan78h

Moin!
Das sieht echt brauchbar aus. Wird wohl die aktuell optimalste Lösung sein. Vielen Dank für die Bilder.

Ich habe noch nicht wirklich angefangen. 7,5kW E-Motor sowie Spaltzylinder liegen in der Garage. Zeichnungen für Zylinderaufnahme, Druckplatte, Spaltkreuzverstellung und Förderwalzen sind fertig, aber noch nicht gelasert.
Bin aktuell in den letzten Zügen meiner Bachelorarbeit. Daher ist die Zeit etwas begrenzt. Richtig los geht es dann im Oktober.

Meint ihr bei Rollen (i.d.R. 25 oder 33cm, eher selten 50cm) bis max. 45cm (Hauptsächlich aber wohl eher 20-40cm) würden 11to Spaltdruck bei einem 6-fach Kreuz (Schneiden versetzt angeordnet) reichen?
Aktuell würden sich Optionen ergeben:

1) Doppelpumpe 20+20ccm ---> 11to, wenn 1 Pumpe fördert (Ausfahrgeschw. 7,5cm/s), 5,5to im "Eilgang" mit beiden Pumpen (Ausfahrgeschw. 15cm/s)....Einfahrzeit 2,5s

2)Doppelpumpe 16+16ccm ---> 14to, wenn 1 Pumpe fördert (Ausfahrgeschw. 6cm/s), 7to im "Eilgang" mit beiden Pumpen (Ausfahrgeschw. 12cm/s)....Einfahrzeit 3,1s

Beides bedarf einer Spitzenleistung von ~10kW, also 1,3x Überlast

ja denke ich auch.
So ist es am einfachsten. In meinem Fall mit Zapfwellen Antrieb... oder für Elektromotor.

Ich werd mal über Winter die Sägeeinheit Bauen dann sehe ich weiter....

Gruß
stefan

E-Motor wird das Einfachste sein. Günstig (3kW schon ab 150€) und einfach an- und abzuschalten. In meinem Fall soll die Sägeeinheit per Hand bedient werden. Also einfach einen Taster an den Griff und fertig ists.

wenn ich Strom auf meinem Lagerplatz hätte würde ich das auch machen.

Hallo leute
Als ich bin auch grad drüber einen zu bauen.bzw steck in den Anfängen. Ich hab mal mit dem spalter angefangen.hab gestern die ersten teile vom lasern bekomnen.also kann ich jetzt anfangen den spaltschlitten zu bauen.als zylinder hab ich an einen 90/50 und 600mm hub.

Mfg mr.hawai007

Braucht ihr für die Tandem Pumpen Lösung mit zwei Pumpen bis 100 Bar und einer bis 200 Bar
so ein Ventil oder geht das auch günstiger?

http://www.ebay.de/itm/Druckfolgeventil-fur-2-Pumpen-Hoch-Niederdruck-Umschaltventil-100-l-min-350bar-/291192072748?pt=Hydraulik_Zubeh%C3%B6r&hash=item43cc666a2c

Gruß
stefan

Hallo

http://www.ebay.de/itm/220620601185
http://www.ebay.de/itm/220620601234

MFG bashy

geht noch günstiger... http://www.heim-hydrohandel.de/Abschalt ... --334.html

Moin!
@stefan: Könntest du mal nachschauen, wieviele TG die Kette hat? Wollte zeitnah die Schiene + Kettenrad bestellen. Jedoch erschienen mir 39€ für die passende Logosol-Kette doch etwas viel. zumal das wahrscheinlich ja auch eine Längsschnittkette ist, die ich dann erst noch umfeilen müsste. Wollte da nochmal meinen Motorsägenfritzen fragen, ob der nicht evtl die 3/8" picco Ketten als Meterware da hat.

Habe mich jetzt für die 16+16ccm Pumpe entschieden. Ich denke, die 7to im Eilgang, die ich damit schaffe, dürften mir grad im Schwachholz den entscheidenen Vorteil bringen. Die Taktzeit wird dann bei 8-10 sekunden liegen. Damit kann ich leben. Ggf. kann ich dann immernoch ein Eilgang nachrüsten. Da es aber in erster Linie um die Arbeitserleichterung geht und nicht um Geschwindigkeit, seh ich das spontan.

hi auch
so hab jetzt einen sägemotor bekommen 5,5 kw
als hydraulikaggregat will ich nen multicar nehmen.53 liter/min mit oelkühler.
werd in einer ruhigen minute mal anfangen die sägeeinheit zu konstruieren,werde das schwert von logosol nehmen.das hat mit stephan78h empfohlen
mfg
