Eigenbau Sägespalter

von **bashy** » Do Mai 07, 2015 20:08

Nabend Hackschnitzel

Wohl eher eine Mini-Spaltanlage, das ganze aus der Not heraus ...

Ist einfach nervig, wenn man einen kompletten Zug mit der Hand auf dem Tisch vor schieben muß, dazu noch von der Stappelgabel auf den Sägespalter wuchten ...

Da fällt einen Abends der linke Arm ab, auch wenn man einen Helfer hat, schaut es bei dem nicht besser aus.

MFG bashy

von **bashy** » Mi Okt 07, 2015 6:26

Morgen

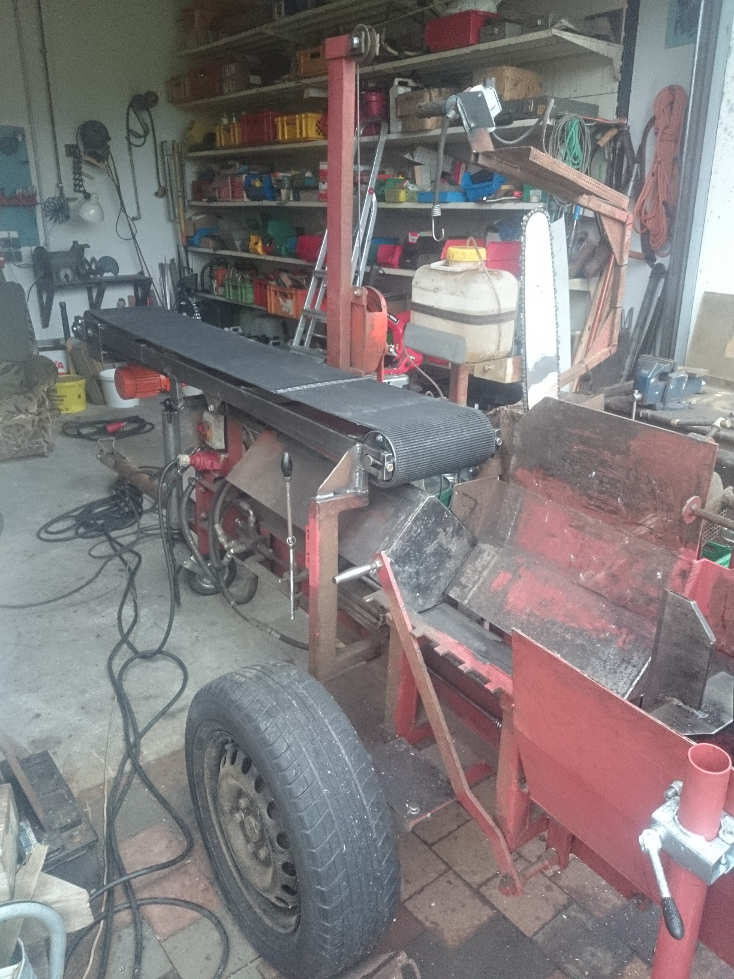

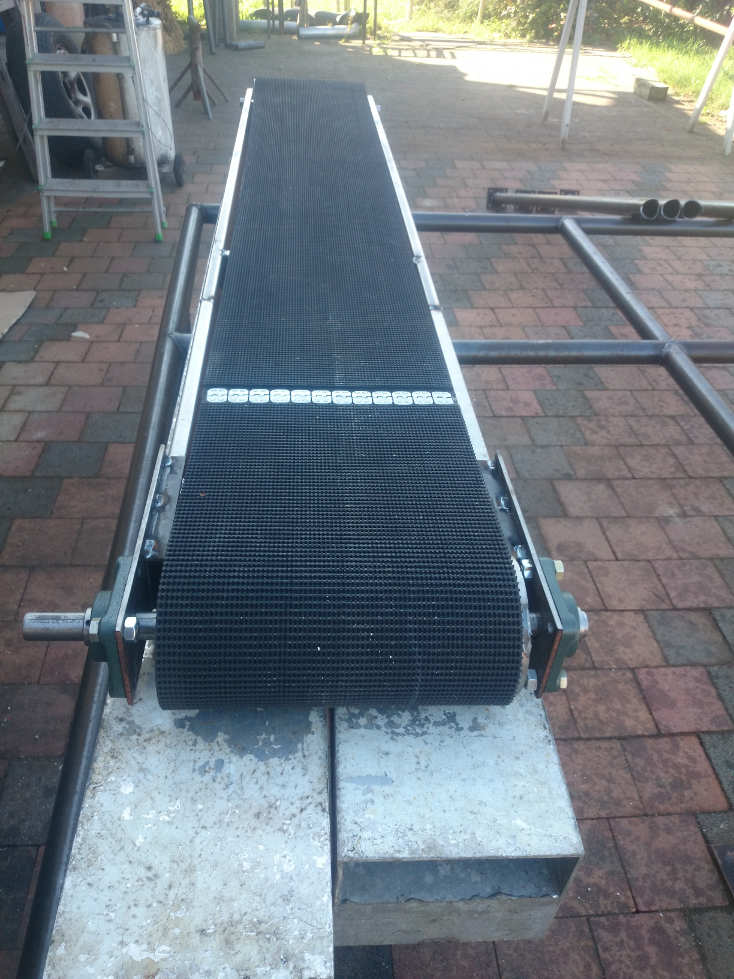

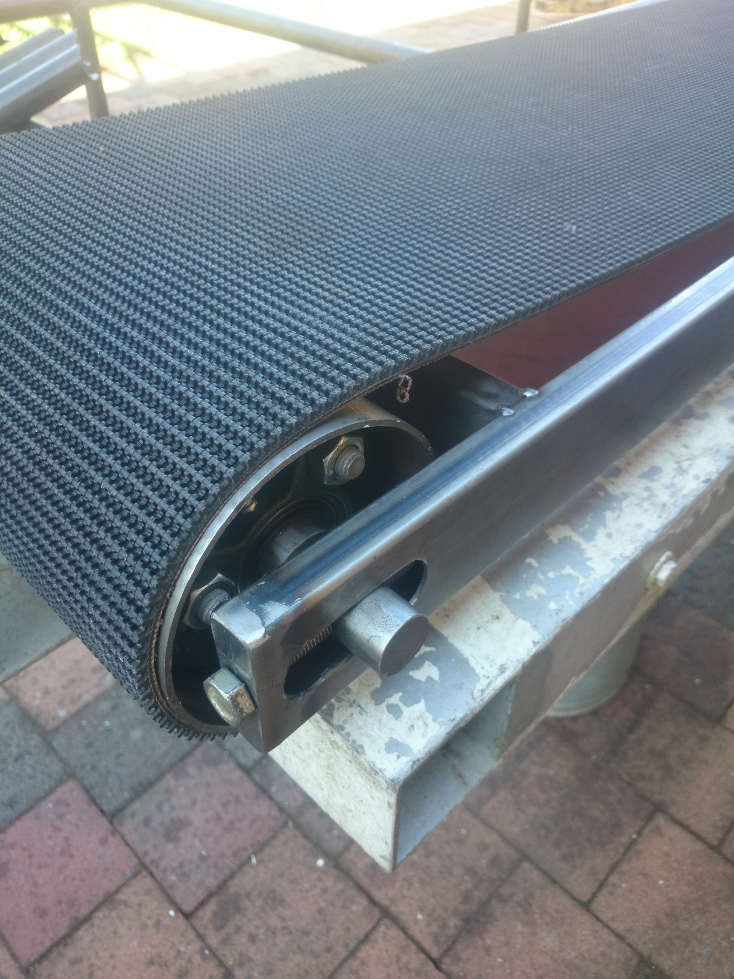

So, weiter gehts mit dem Zuführband.

Getriebemotor 0,37 kW / 25 cm/s / Band 4300 x 300mm

[youtube]jcpYfVWqSwc[/youtube]

: band.jpeg (110.11 KiB) 5652-mal betrachtet

MFG bashy

von **bashy** » Mi Dez 16, 2015 15:13

Hallo

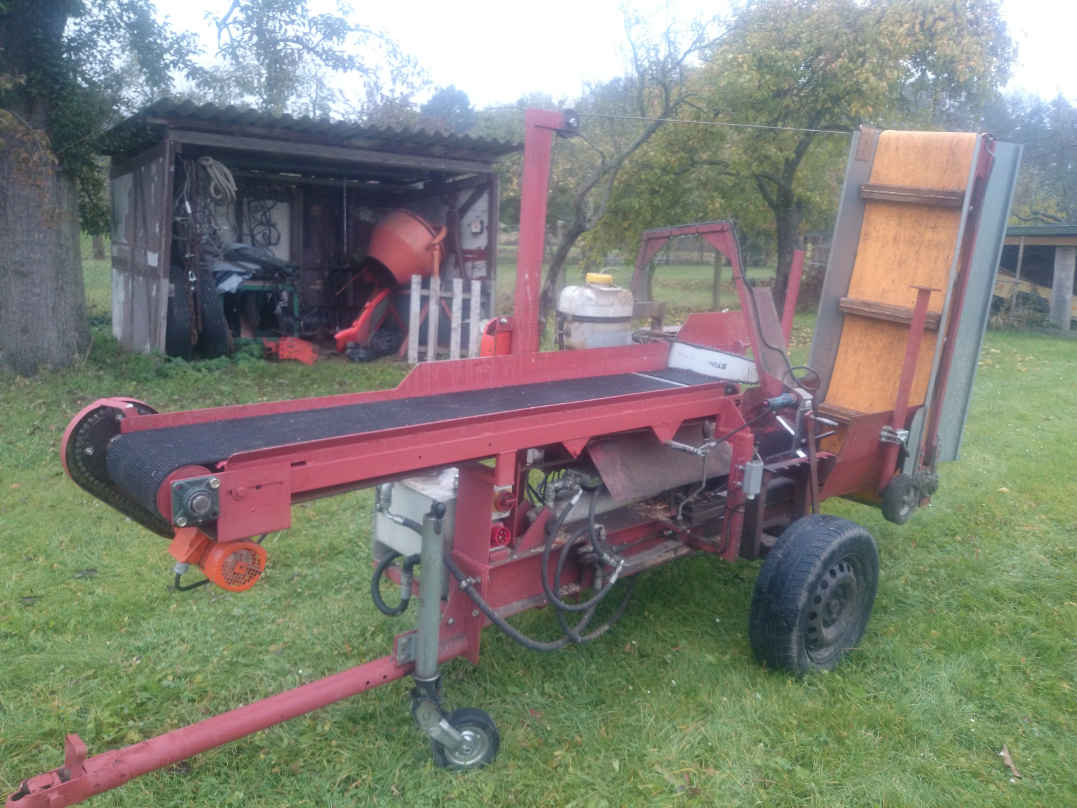

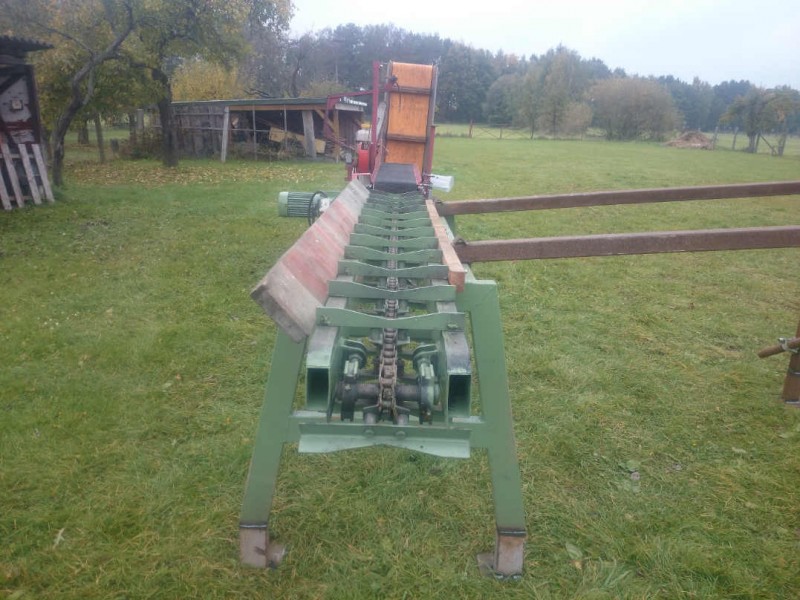

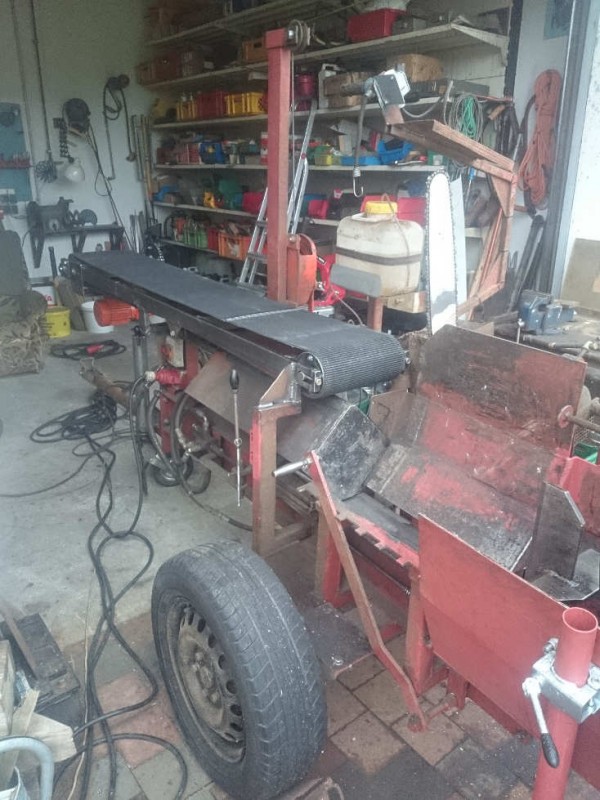

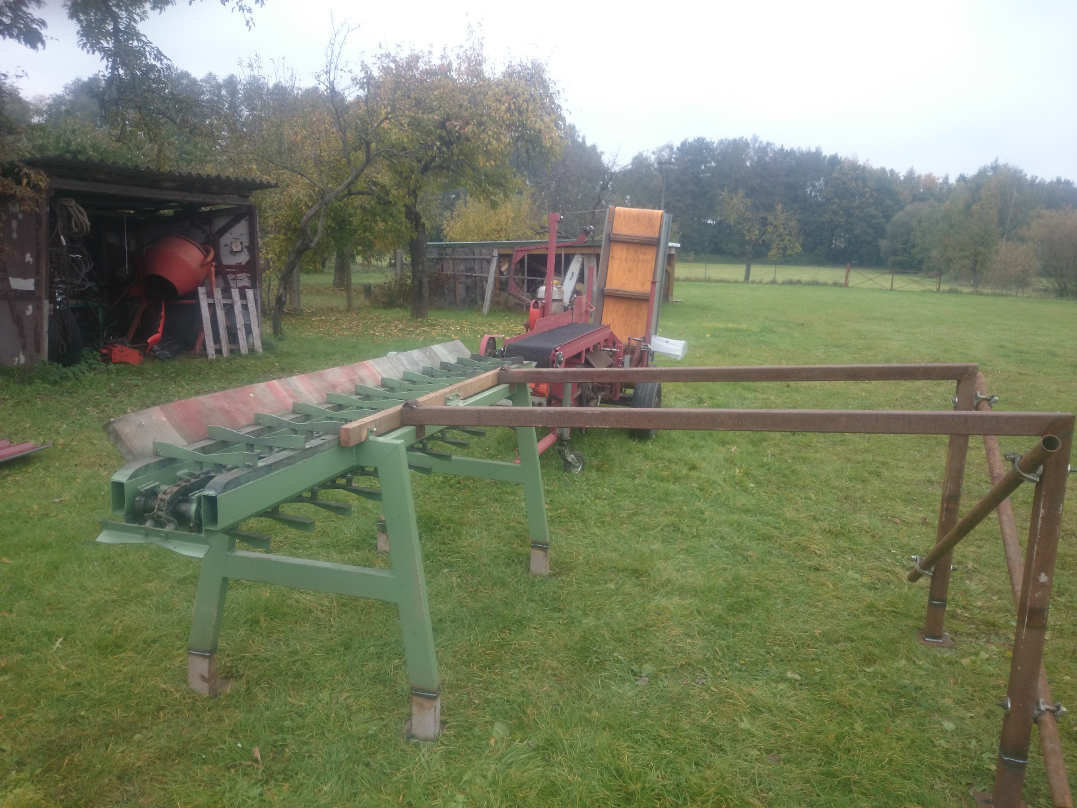

Letzte Woche war mal Probelauf mit Zuführtisch + Holztransportband, jetzt ist erst einmal Ruhe mit basteln.

[youtube]J3WSMs6uW3w[/youtube]

MFG bashy

von **caschi99** » So Dez 27, 2015 12:56

Hey bashy,

Frohe Weihnachten gehabt zu haben.
Sag, wie schaltest du denn das Transprtband ein?
Und wieviel hat das Band gekostet wenn ich mal fragen darf

MfG caschi

von **bashy** » So Dez 27, 2015 13:43

Hallo

Zu 1:

Ebenfalls!

Zu 2:

Beide Motoren, Zuführtisch + Vorschubband , werden über einen Wendeschütz angesteuert.

Zum einen ist ein Joystick verbaut (benutzt man selten, nur falls mal der Stamm zurück muss), "Hauptfunktion" ist Sägehebel nach oben / also hinten, da ist ein kleiner Endlagenschalter verbaut, das ganze noch etwas "gedämpft", damit das Zuführband nicht von alleine los geht, wenn man mal die Säge los lässt.

Der Sägehebel ist nach dem Sägen eh oben, da bietet es sich Quasi an.

Man könnte den Sägehebel noch lagern, rechts - / links-lauf mit machen, statt nur einfach nach hinten, war mir aber zu aufwendig.

Funktioniert so Prima.

Zu 3:

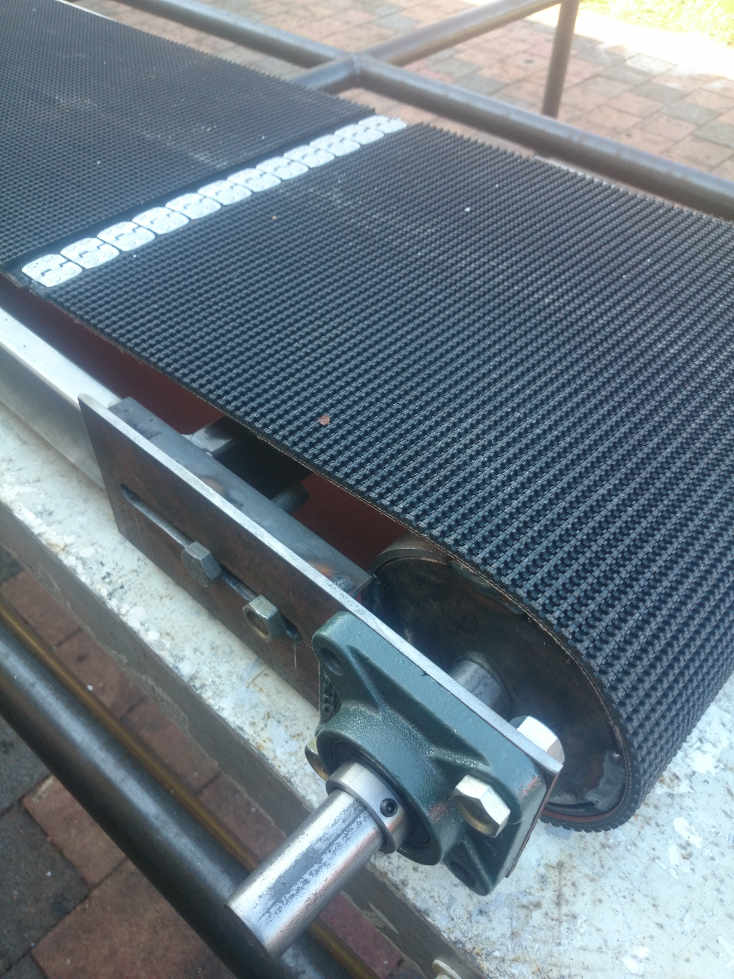

Das Zuführband mit Alligator Verbinder, war nicht teuer. (160 € inc. MWSt / Versand)

Habe es bis Dato 2 x einen Tag testen können, es macht das was es soll, und hat auch schön Gripp.

MFG bashy

von **WaldbauerSchosi** » So Dez 27, 2015 14:49

schöne Arbeit !

Nur bei den offenliegenden Schwert bekomm ich Bauchweg...

von **caschi99** » Mo Dez 28, 2015 8:26

Danke für die gute Erklärung und schnelle Antwort.
Gute Arbeit . WEITER SO.
Aber was sollte jetzt noch kommen ? Ist ja schon ziemlich komplett die ganze Angelegenheit.

von **bashy** » Mi Dez 30, 2015 8:15

Guten morgen

@WaldbauerSchosi

Stimmt, hast nicht ganz unrecht, werde da mal was machen.

Ist noch aus der Zeit wo kein Vorschubband verbaut war, da war es immer recht praktisch, wenn man einen Stamm gleich bis zum Anschlag von vorne aus drauf legen konnte, oder von den Zinken des Radladers rüber rollen.

@caschi99

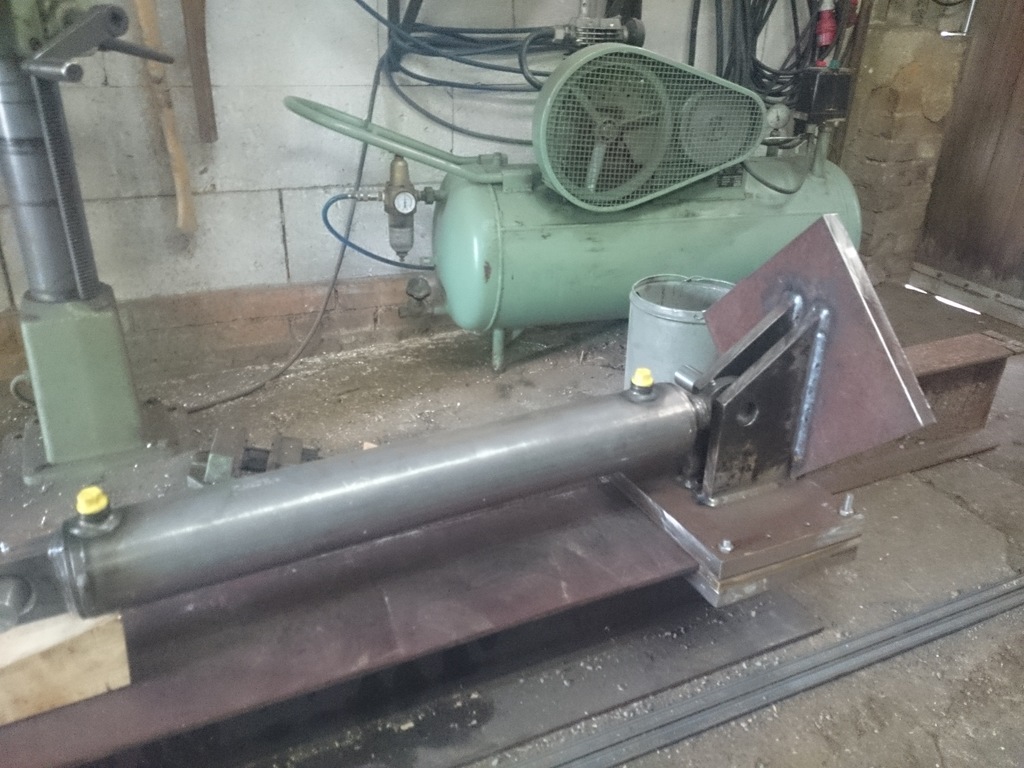

Vor kurzem einen großen Hydraulikzylinder von einem Bekannten bekommen, das soll mal ein Schichtspalter (vielleicht gleich mit Ablängsäge) werden, sind ab und zu Durchmesser dabei, die man mit dem kleinen Sägespalter nicht in die Reihe bekommt.

Das ein oder andere würde mir am Sägespalter / Zuführtisch noch einfallen.

* Stammheber
* Niederhalter
* Sägevorschub

Wird aber noch was dauern, da erst andere Projekte erledigt werden müssen.

Guten Rutsch!

MFG bashy

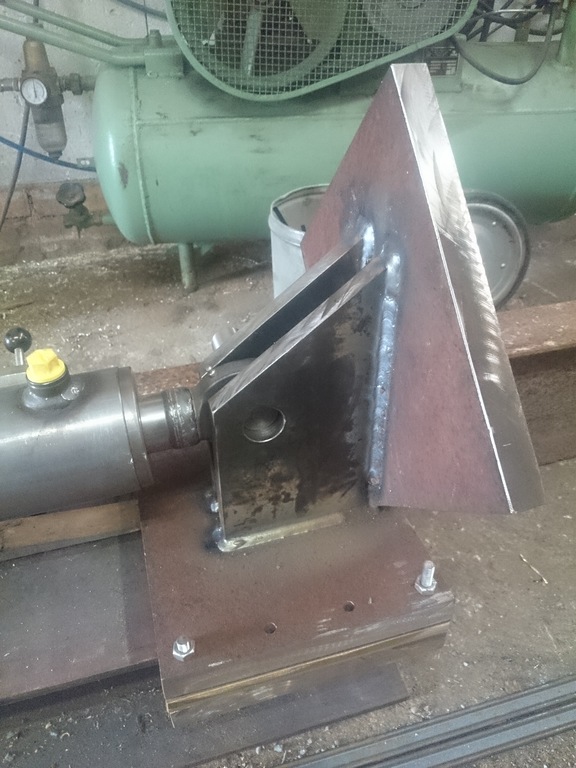

von **bashy** » Fr Apr 08, 2016 6:28

Morgen

Weiter geht es mit dem 2ten :wink:

Gruß bashy

von **Kugelblitz** » Fr Apr 08, 2016 22:08

Kompletter Neubau?
Beim zweiten, weiß man, wie man es macht :lol:

von **WaldbauerSchosi** » Sa Apr 09, 2016 10:00

Komplett aus Neuteilen ?
Wird bestimmt eine saubere Arbeit !

steht dein erster zum Verkauf ?

von **bashy** » So Apr 10, 2016 5:47

Guten morgen

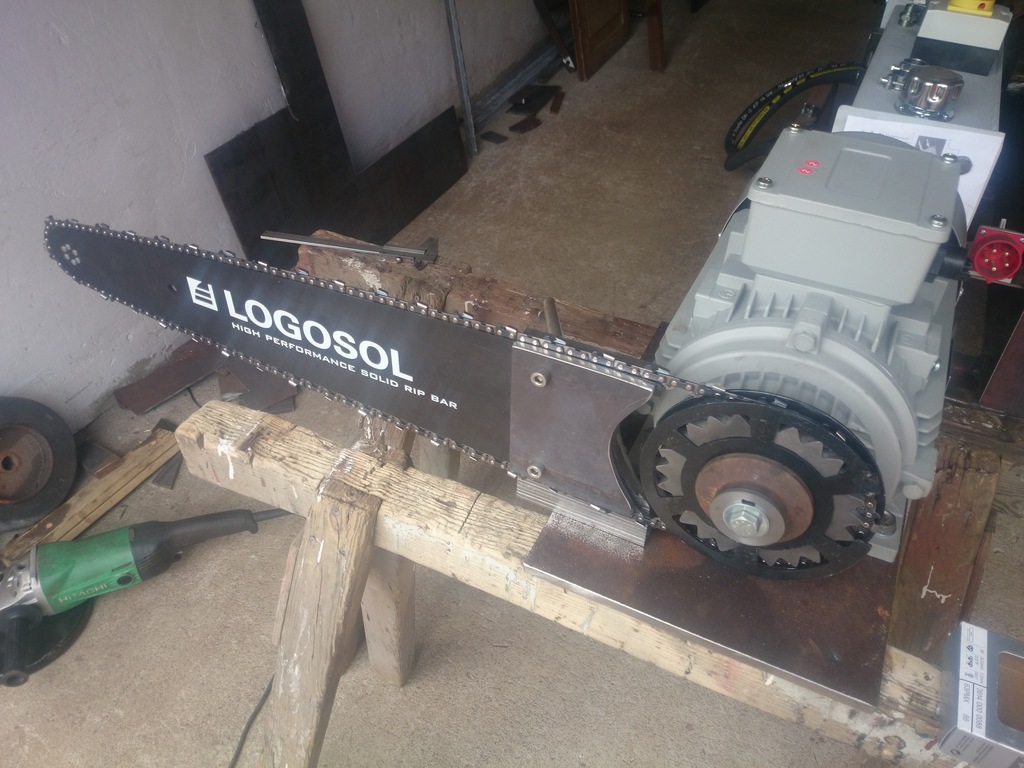

Es wird nur ein einfacher, Spalter und Säge weiter nichts (ist für einen Bekannten, ein Förderband hat er bereits).

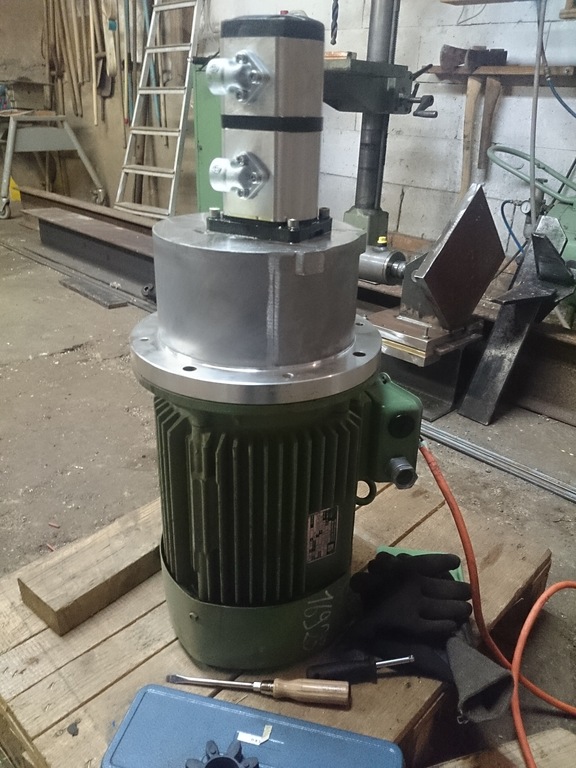

Das meiste sind / werden Neuteile, bis auf den großen Motor.

Meiner steht nicht zum Verkauf, hat mir letzte Saison wieder gute Dienste geleistet.

Obwohl ich mir auch vorstellen könnte, noch einmal für mich neu zu bauen, und den zu veräußern.

Gibt auch nicht viel was ich Heute anders machen würde, bis auf längeres Förderband, mehr Leistung und eine schnellere Hydraulik.

Gruß bashy

von **bashy** » Mo Apr 18, 2016 12:43

Hallo

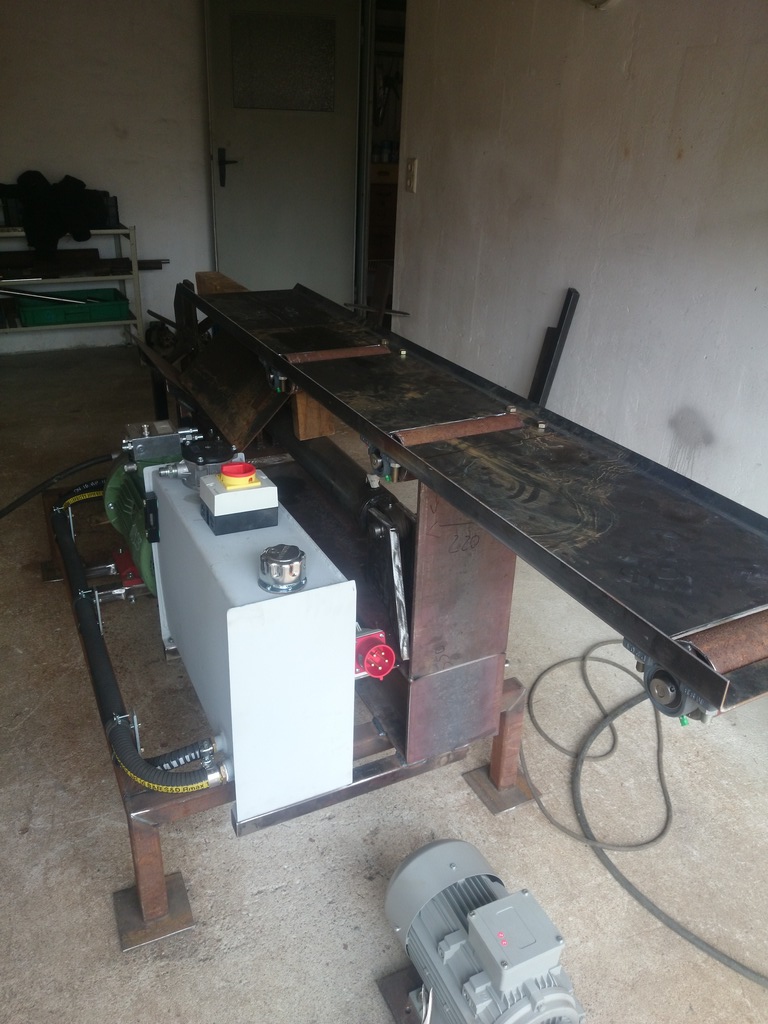

So, weiter gehts.

Gruß bashy

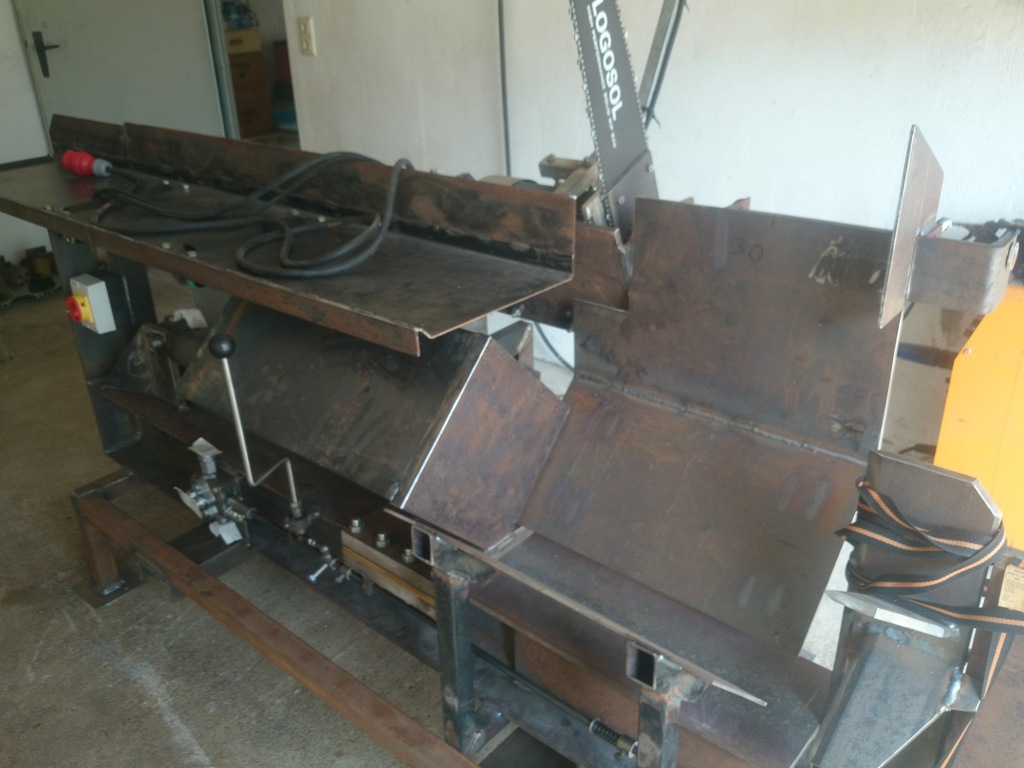

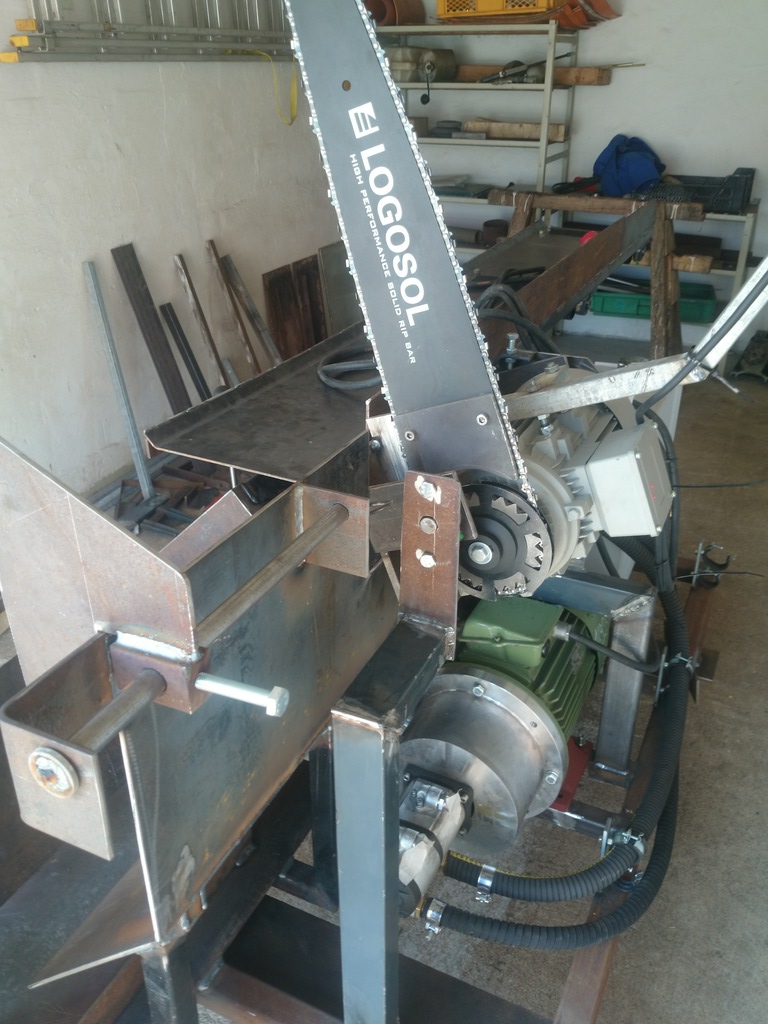

von **bashy** » Do Jun 02, 2016 14:19

Hallo

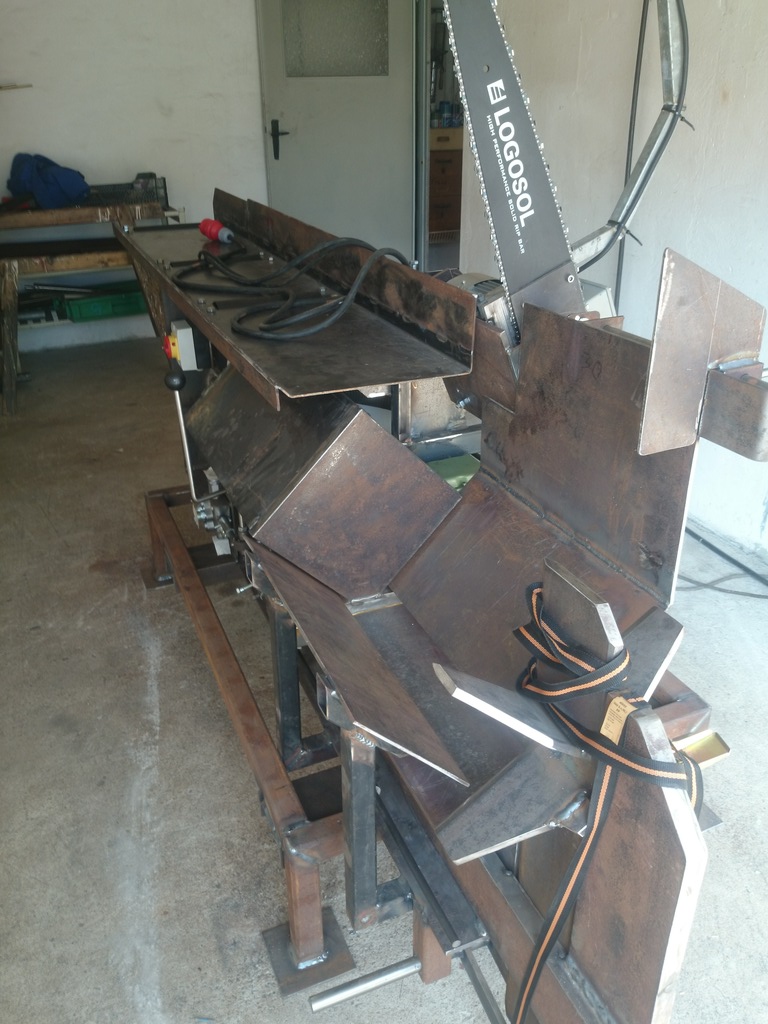

Bald geschafft.

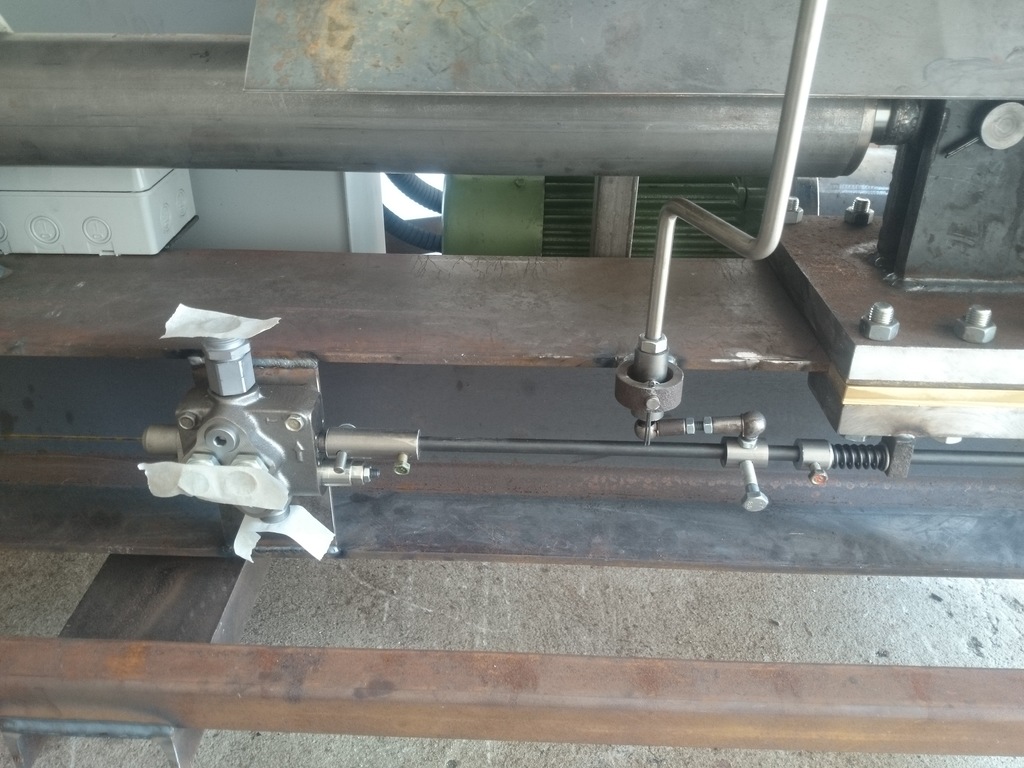

Warte noch auf eine Rastung (Federrückzug in 2 / Rastung in 1), damit man den Hebel nicht die ganze Zeit halten muss. (kommt leider erst KW 29)

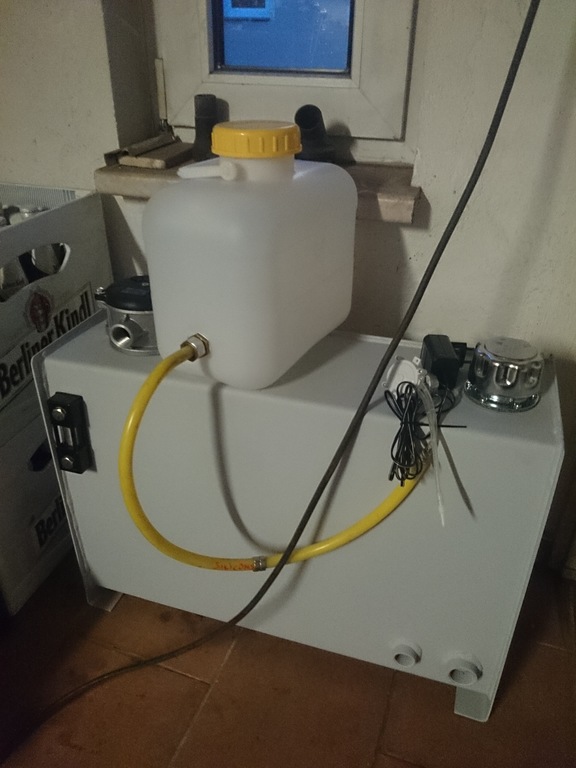

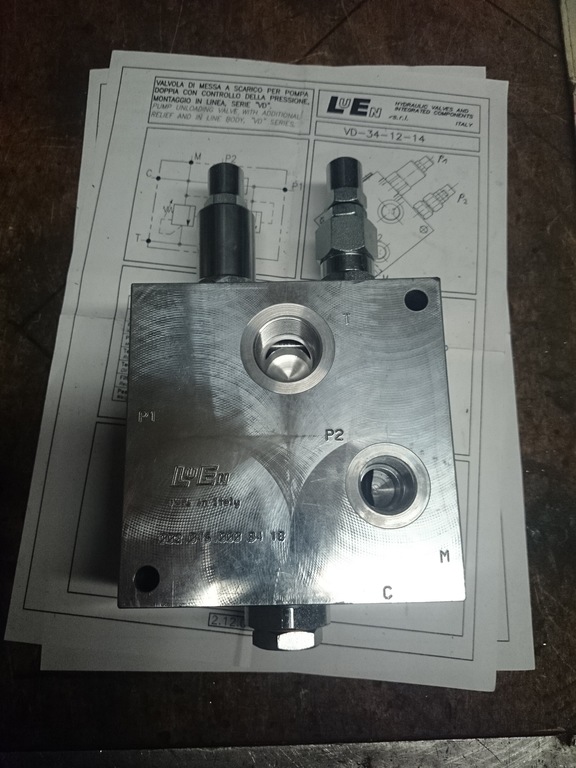

Hydraulik wird nächste Woche verpresst.

MFG bashy

von **harley2001** » Do Jun 02, 2016 14:55

Gute Arbeit. Kannst du bald in Serie gehen :wink:
