Hallo
Super gelöst mit der Schlauchpumpe.
Nicht vergessen, dass der Ölbehälter auch belüftet werden muss. Ich wunderte mich auch schon warum kein Öl mehr kam, bis ich den Kanister sah, der schon eingedrückt war.
Als Sicherheitsschalter könnte ich mir einen 2. Taster vorstellen, den man auslöst, wenn man den Griff anfasst

Hallo egnaz.

Das Durchgangsloch vom Kanisterdeckel habe ich etwas größer gemacht, sollte dort Luft ziehen können.

Ich wollte anfangs eigentlich nur den Taster am Hebel der Säge benutzen, aber die letzte Woche beim rumfummeln ist mir die Gefahr bewusst geworden, dass ich die Säge einfach so mit dem Ellenbogen auslösen kann. Die schnellste und sicherste Variante fand ich es mit dem Fußtaster, bin da zwar auch nicht so begeistert, aber Sicherheit geht vor. Werde mir den Fußtaster auf ne kleine Platte montieren und einfach testen. Also die Säge läuft dann nur, wenn beide Taster betätigt werden.

MfG

Hallo
Ein unbeabsichtigtes Einschalten ist natürlich wirksam zu verhindern. Ich würde jedoch versuchen diesen Schutz irgendwie in den Handgriff zu integrieren. Ähnlich wie bei der Bedienung von Handkreissägen, Kettensägen etc.
An meinem Bgu Sägespalter muss man auch ein Pedal gedrückt halten, um den Ölkreislauf freizugeben. Das schränkt die Bewegungsfreiheit ein und ist nicht praxistauglich. Bei den neueren Modellen gibt es das glaube ich auch nicht mehr.

Guten Abend,

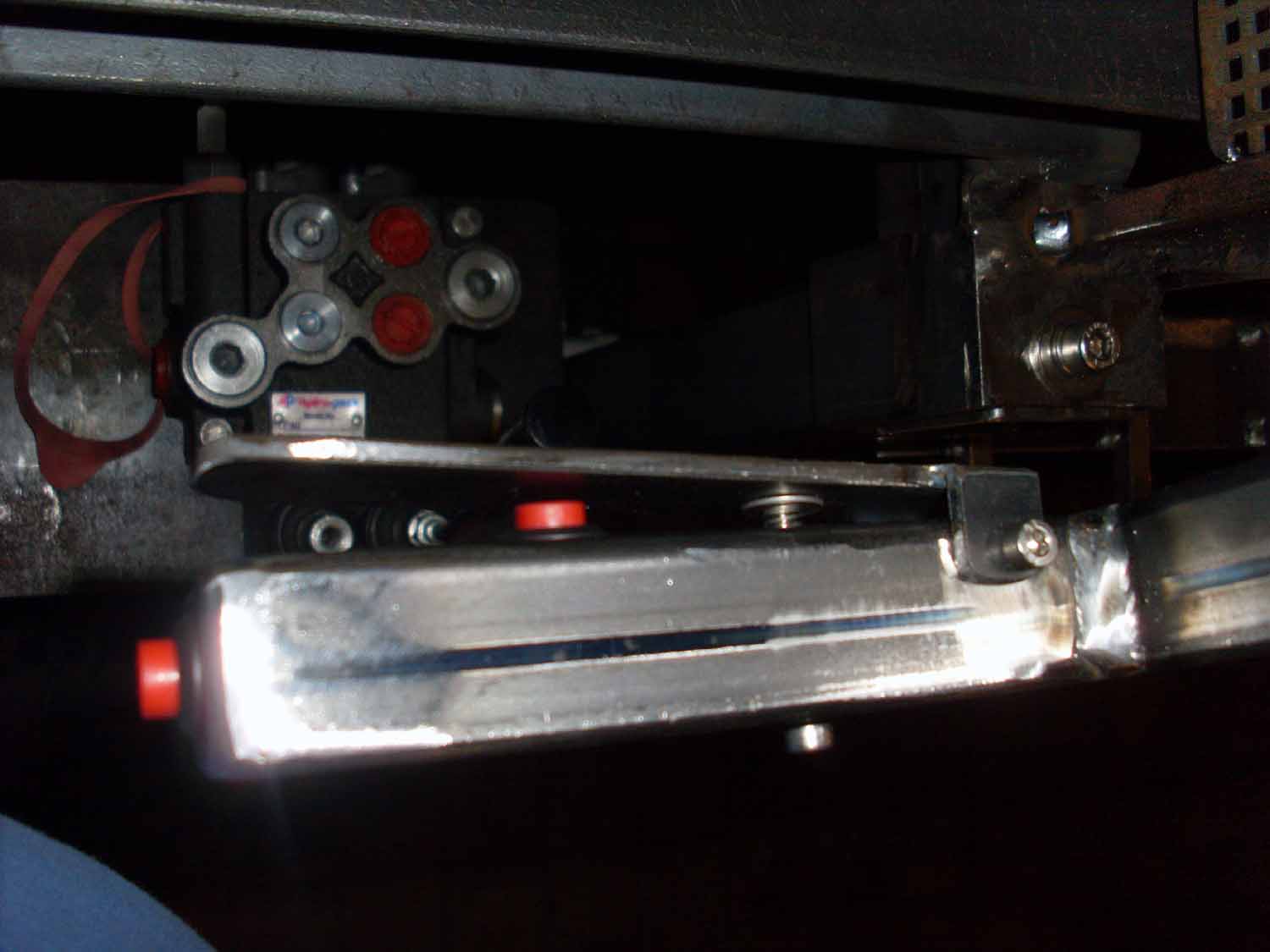

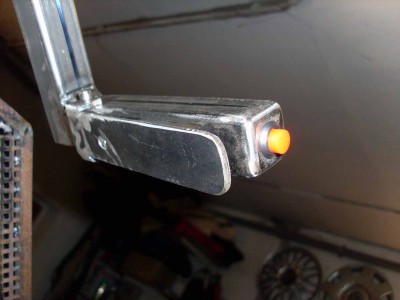

das mit dem Fußtaster hat mir keine Ruhe gelassen und war ein wenig kreativ, das ist dabei raus gekommen.

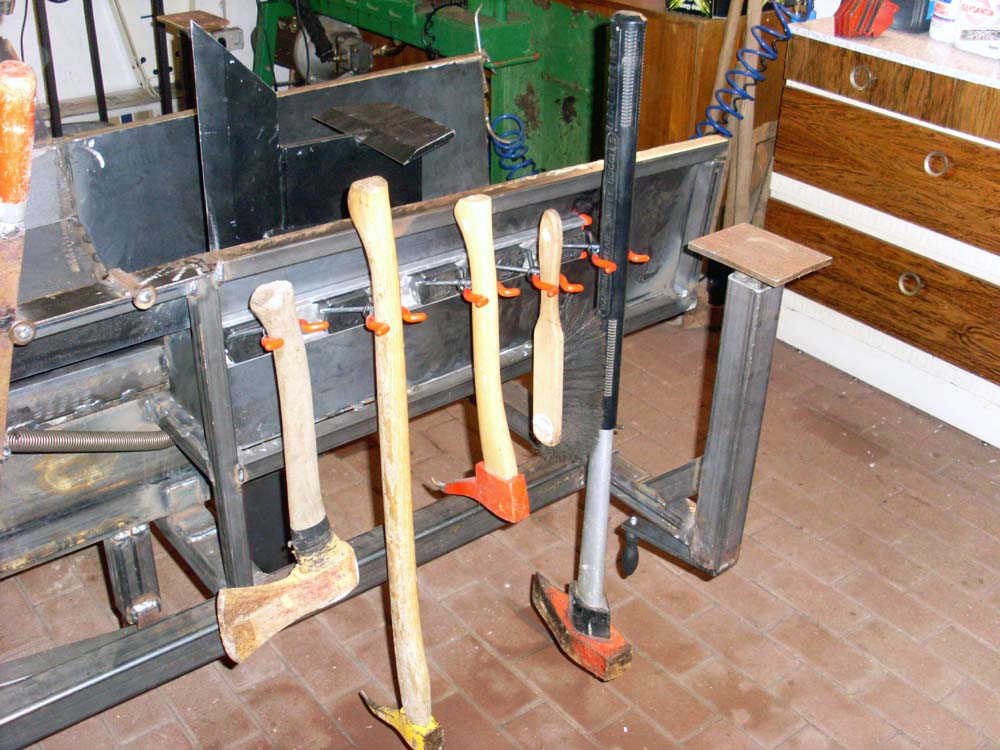

Hatte auch jetzt ne Idee für Beil & Co. vor Ort zu installieren



Hydraulikschläuche sind ausgemessen und bestellt, Öl bestelle ich jetzt noch.

...

Hallo
Super gelöst.
Da macht es sicher Spaß die Säge zu bedienen, und der BG Kontrolleur hat auch nichts zu meckern.

Guten Abend,

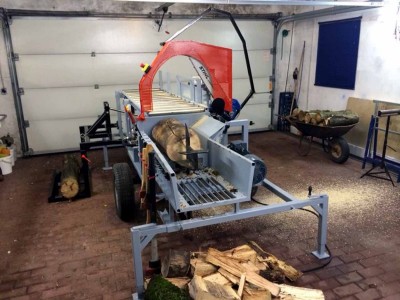

gestern wurde es bunt und heute habe ich wieder alles zusammen gebaut. Jetzt fehlt nur noch der Schaltschrank, denn fummelt mir ein bekannter Stromer zusammen und dann steht dem ersten Probelauf nichts mehr im Wege.

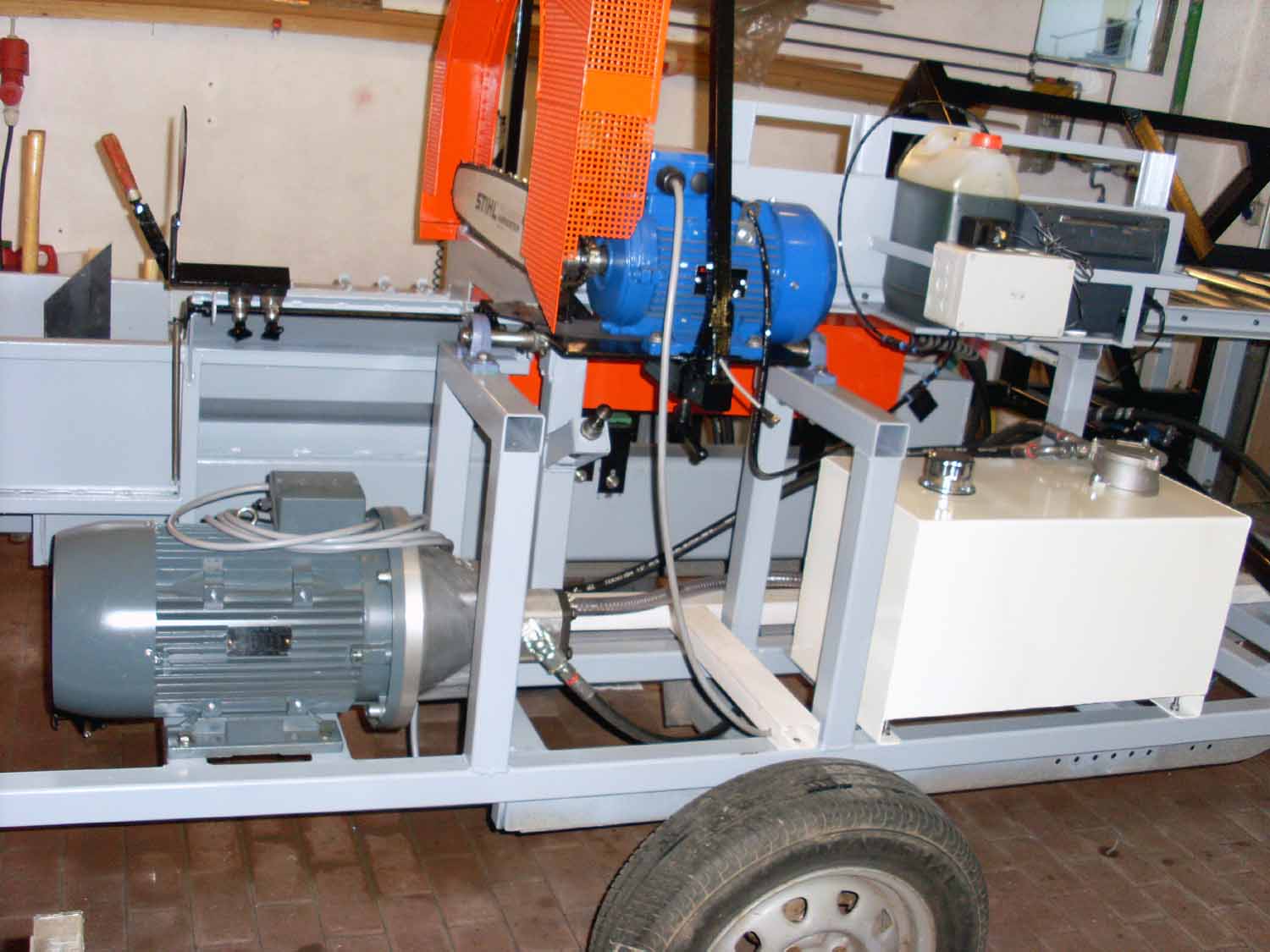

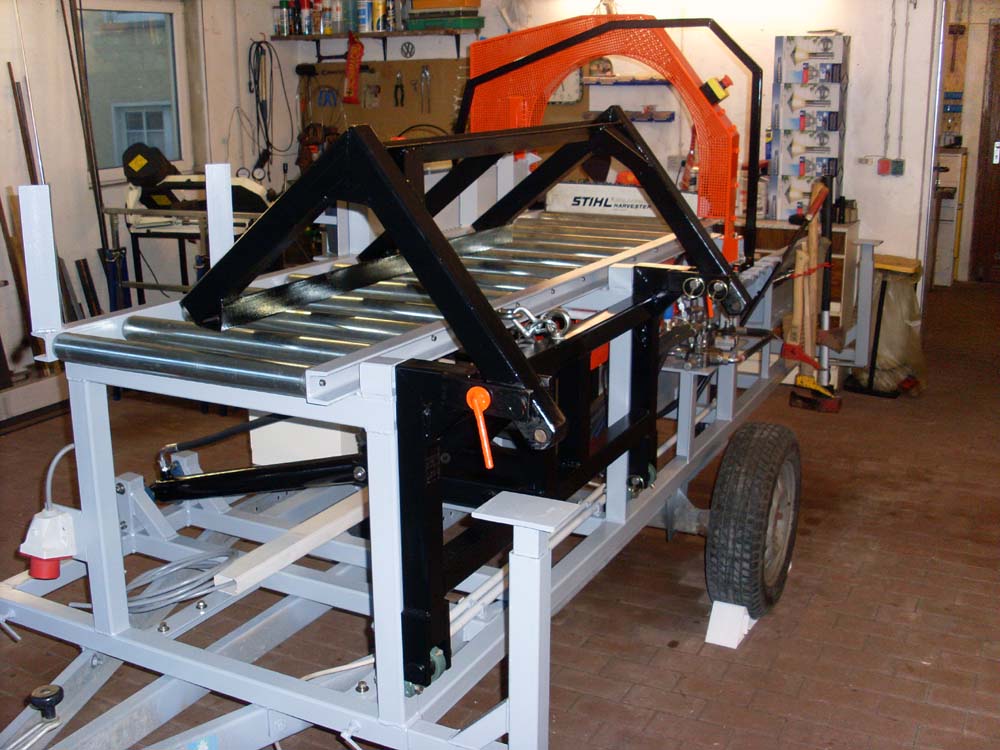

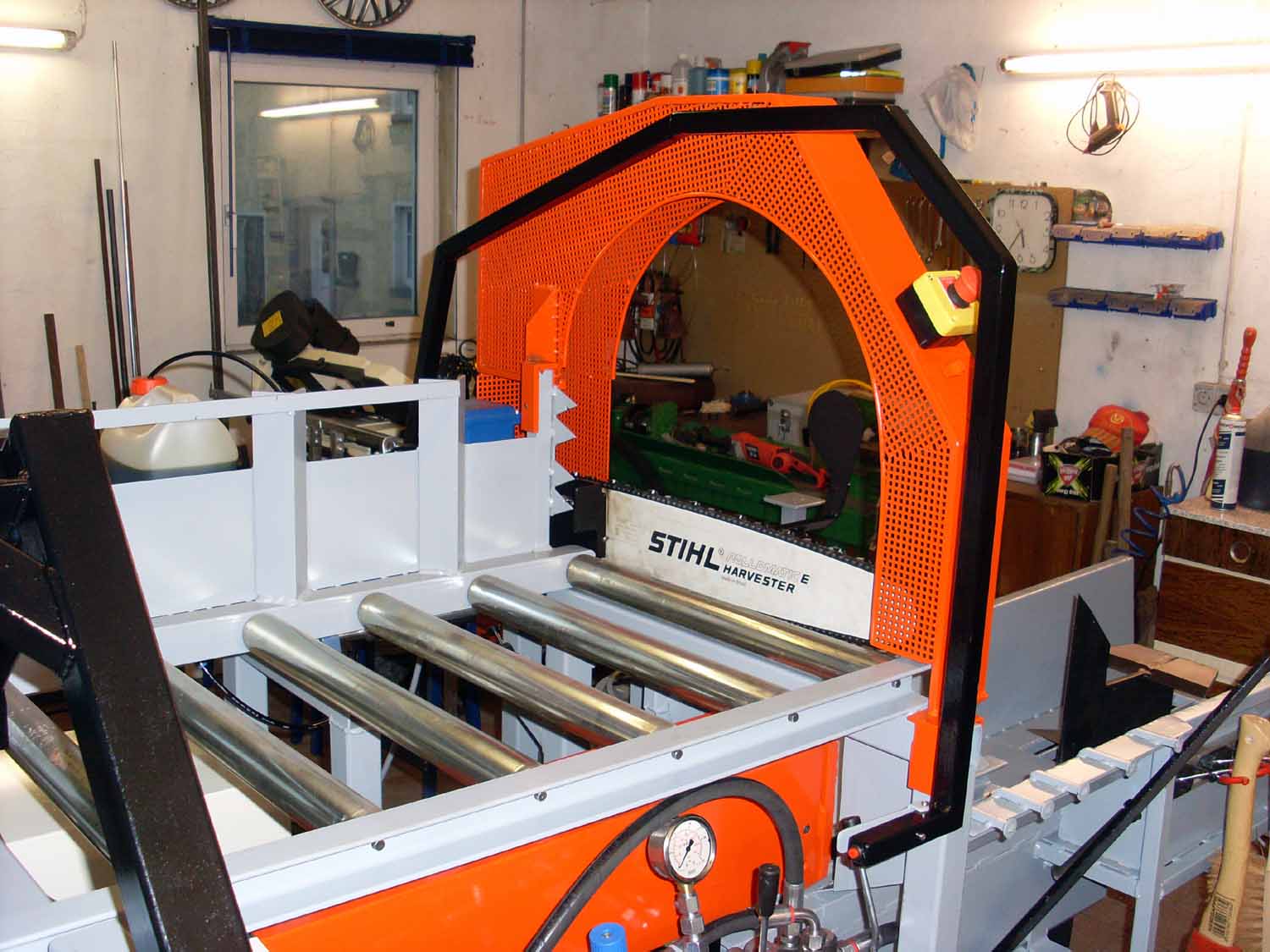

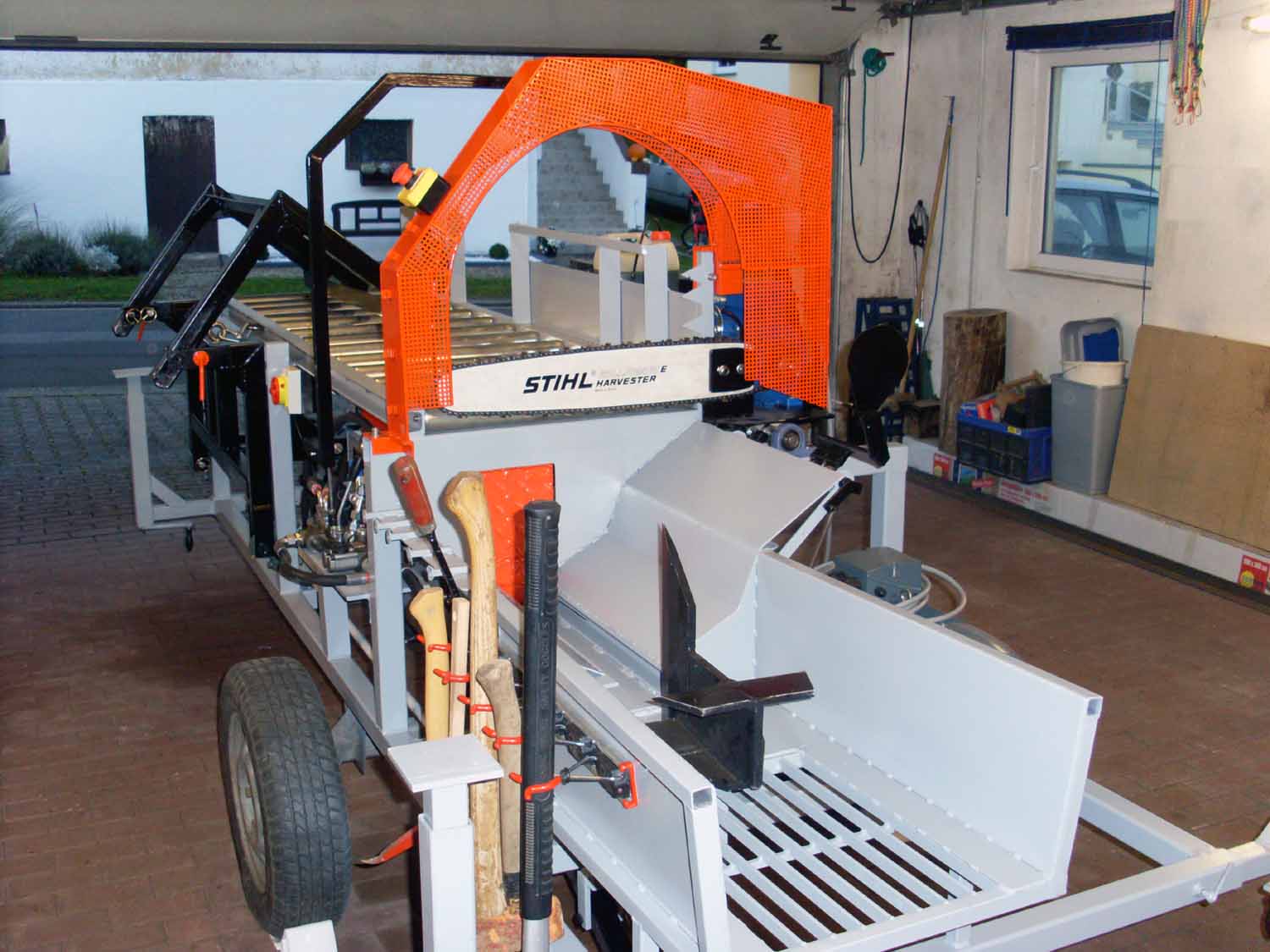

Hier mal ein paar aktuelle Bildchen:







Wenn der erste Probelauf erfolgreich absolviert wurde, werde ich mal ein Video posten.

MFG

Hallo Mark

Schaut Prima aus.

Ich war letzte Woche wieder bei einem Bekannten im Ort, um sein Holz auf zu arbeiten.

Es war die hälfte von diesem Haufen.



Etliche Raummeter warten noch, die restliche hälfte von oben + neuer Stappel, und ein Berg beim Nachbarn.




Der letzte Einsatz ging 6 Stunden (ohne große Pausen, nur mit ab und zu mal einen Stamm neu auflegen), den Sägeantrieb konnte man kaum noch anfassen (es waren auch richtig große Durchmesser dabei 43cm).

Wäre es Sommer gewesen, wäre der Motor 100%ig abgefackelt

Meiner bescheidenen Meinung nach ist der Motor zu klein ... der nächst größere 5,5kW haut mit ~ 400 € mächtig rein.

http://www.js-technik.de/produkte/elekt ... -b34?c=175

Hätte ja gerne wieder solch einen Motor wo man das Kettenrad direkt rauf schrauben kann.

Problem ist folgendes, der jetzt verbaute ist nicht für den Dauereinsatz ausgelegt.

3,9 kW Motor Betriebsart: S6-40% ununterbrochener periodischer Betrieb mit Aussetzbelastung
5,5 kW Motor Betriebsart: S1-100% S 1 = Dauerbetrieb

Mache mir nix vor ... die .404 Kette ist zbs. bei der MS660 drauf, angegeben mit 5,2kW.

Du hast sicher einen Industriemotor mit S1, vielleicht langt es ja, unser eins ist nun weiter auf der Suche nach einer alternative.

Dachte an folgendes.

* 25 mm .404 Kettenrad
* 25 mm Kreissägenwelle
* 5,5 - 6,5 kW Motor

Solch Motor bekommt man bei den Kleinanzeigen für kleines Geld.

Ein Hydraulikmotor ist mir zu teuer, da bräuchte man eine komplett neue Schneidgarnitur, Schläuche, Ventil etc. (Denke was um die 650 €).

Das nächste Problem war, die Stämme auf dem Sägespalter hin und her zu schieben... kannst Du hier lesen.

sagespalter-holzzufuhrung-langs-t90818.html

Bekomme heute eine Einzugkette von einem Mähdrescher, dann werde ich mir eine Zuführung basteln.

An den U werde ich nichts ändern, die 3000 U/min passen, Schwert und Ritzel schauen noch aus wie neu.

MFG bashy

Hallo bashy
Versuche es doch erst einmal mit einem Zwangslüfter zum zusätzlichen Kühlen des Motors. Der Lüfter könnte dann auch in den Sägepausen weiterlaufen. Logosol bietet so etwas auch für ihre Elektrokettensägen an.

@reisjupp Mit Der Farbauswahl kannst du gleich mit der Produktion für Stihl anfangen .

Hallo Eckhart

Danke für den Tipp, Tatsache.

E6000: Wenn Sie Betriebsstörungen größtenteils vermeiden wollen und beim
Sägen von starkem Holz. Die E6000 hat den gleichen Motor wie die E5000, ist
aber zusätzlich mit einem extra Zwangslüfter versehen, der im Dauerbetrieb
läuft, auch wenn gerade nicht gesägt wird. Dieser Lüfter steigert die Kapazität
und Ausdauer des Motors wesentlich.

Dann werde ich mal kleinen Lüfter suchen.

MFG bashy

Moin zusammen,

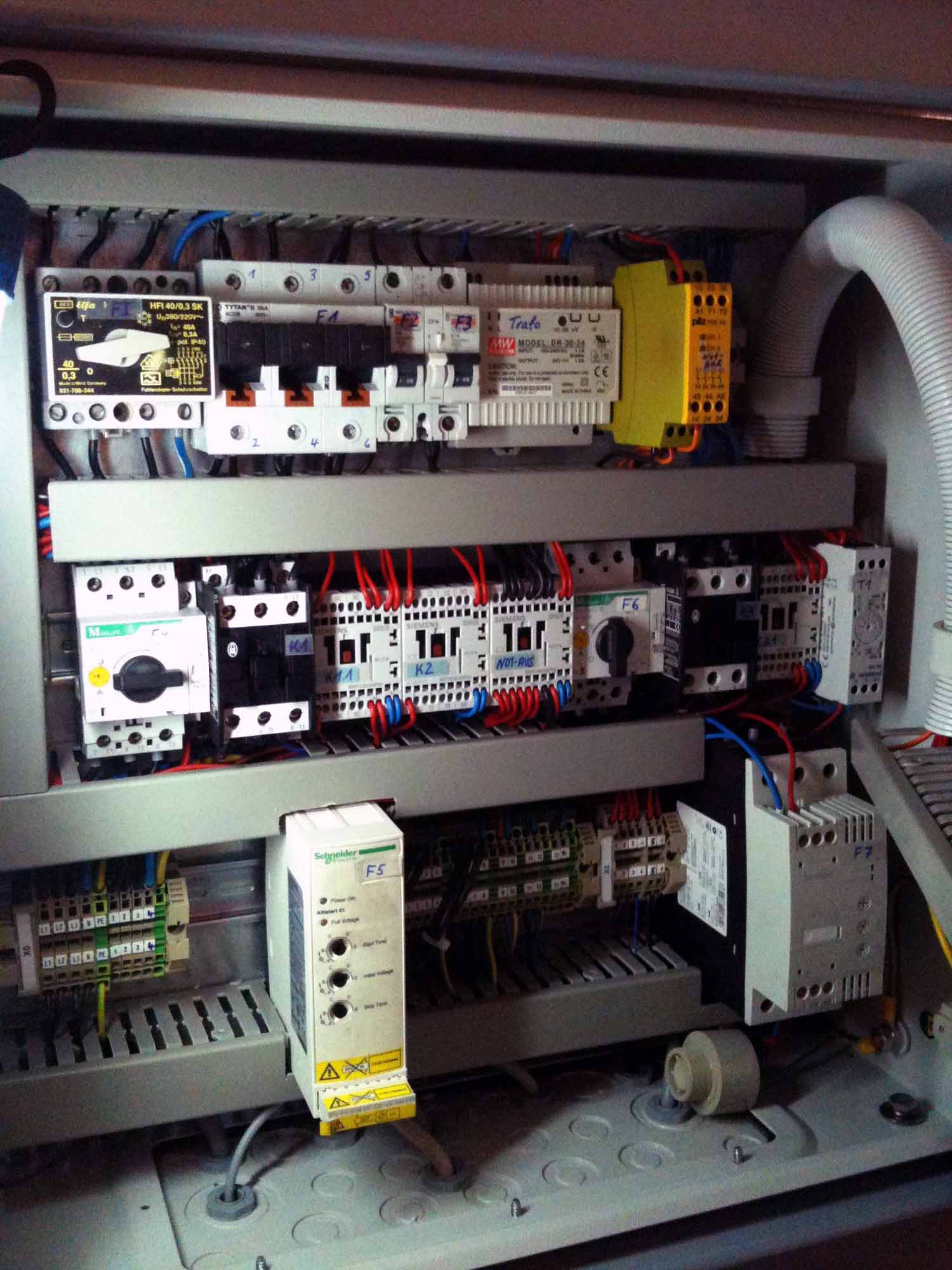

der Spalter läuft seit gestern Mittag, Elektrik ist drauf und funktioniert super

Hebearm funktioniert auch, endlich keine dicken Stämme mehr hoch wuchten

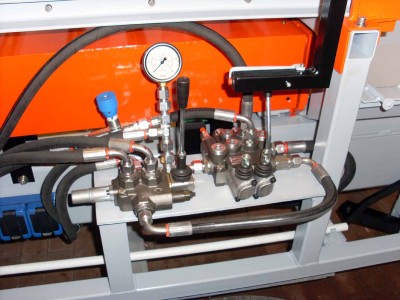

Jetzt mal ne Frage zur Hydraulik. Hab mir in die Zuleitung vor dem ersten Ventil einen Manometer gebaut, damit ich seh was da so vor sich geht.

Bei der Hebefunktion und beim Spaltzylinder im Normalgang alles bei ca. 20 bar beim verfahren der Zylinder.

Aber wenn ich den Eilgang vom Spaltzylinder benutzte, dann habe ich ca. 150 bar beim verfahren. Wenn ich es richtig verstanden habe,
ist das weil der Zylinder ja gegen den Druck der Stangenseite wirken muss - richtig???

Oder habe ich noch einen Fehler drin?


Jetzt geht es gleich in die Garage um die ersten Änderungen umzusetzten:

- Spaltkanal ist zu schmal, wenn sich ein 40 cm in 6 Teile auseinander drückt - werde ich jetzt als erstes weiter aufstellen, ca. 45° Winkel
- Spaltkreuz (Japa-Spalter), ist bei 40 cm natürlich auch ein wenig klein - muss die waagerechten Keile auf jeder Seite ca. 10 cm verbreitern
- Der Griff von der Säge federt mir zu viel, schwingt sich eim Sägen auf - mal sehen was mit etwas Flachstahl zu machen ist

Gott sei dank hatte ich einen großen Schaltschrank gekauft...




Video folgt noch...

Hier mal das erste Testvideo:

http://youtu.be/bEcH2qSbjRA


Auf dem zweiten Video ist der Spaltkanal schon weiter aufgestellt.

http://youtu.be/i4rT2RlJhmE

Gefällt mir!

Hast du mit den Rollen Probleme beim zufördern bei größeren Durchmessern ?

Greetz Vince

Hallo,

heute war der erste volle Funktionstest im freien. Wir haben rund 4 m³ in 50 cm Scheite zerlegt. Ein dicker Eichenstamm von ca. 35 cm war der größte. Von der Schnittleistung der Säge bin ich begeistert, die reicht allemale aus. Selbst der dicke Eichenstamm flutscht sehr gut durch. Bis jetzt läuft es super, fehlt nur noch das Förderband und der Sägearm muss ich noch etwas versteigen, dass die Säge nicht so aufschwingt. Meine Frau hat die Scheite abgenommen und auf den Hänger geworfen und war ziemlich fertig nach nicht ganz 2 Stunden.

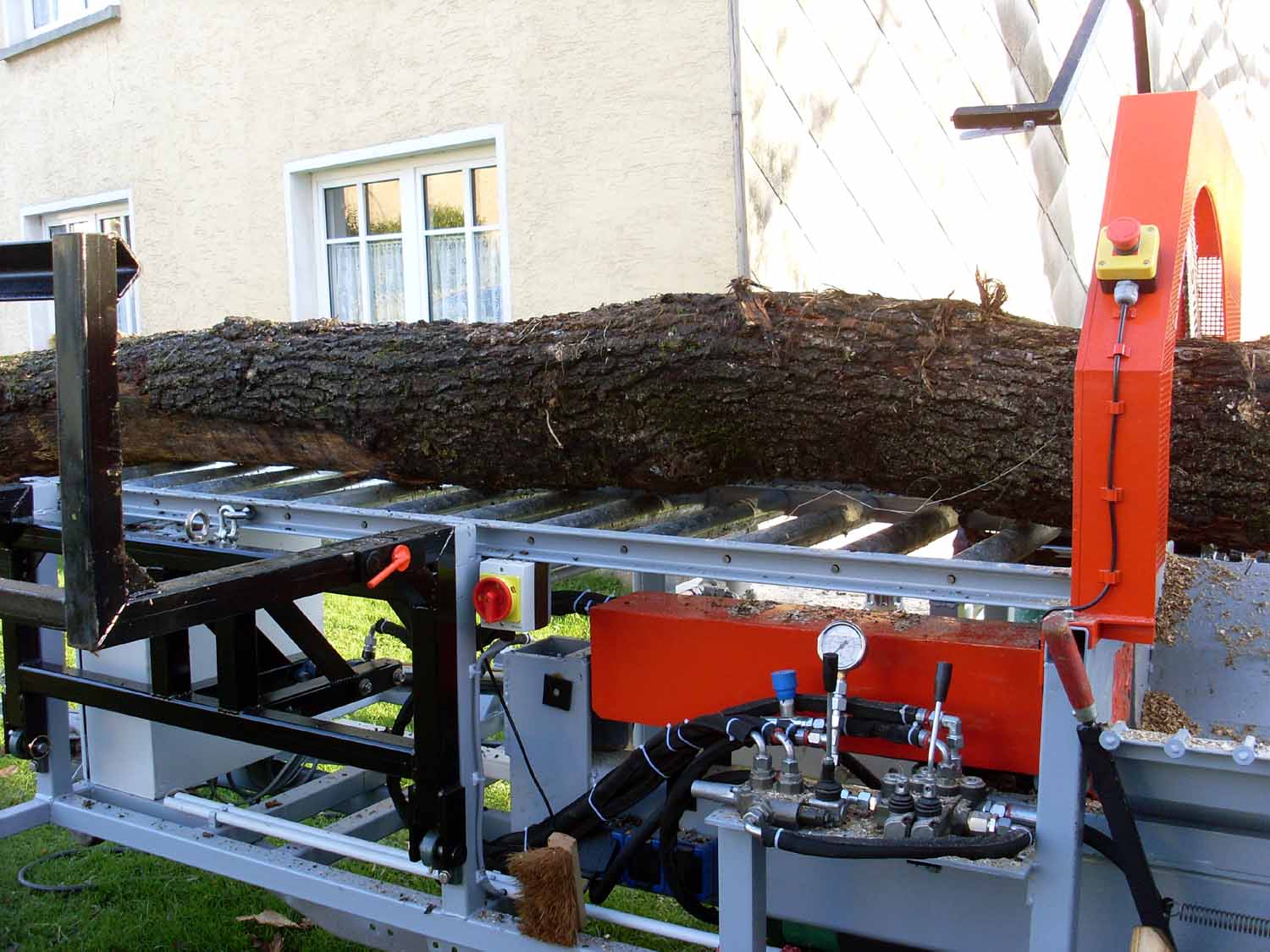

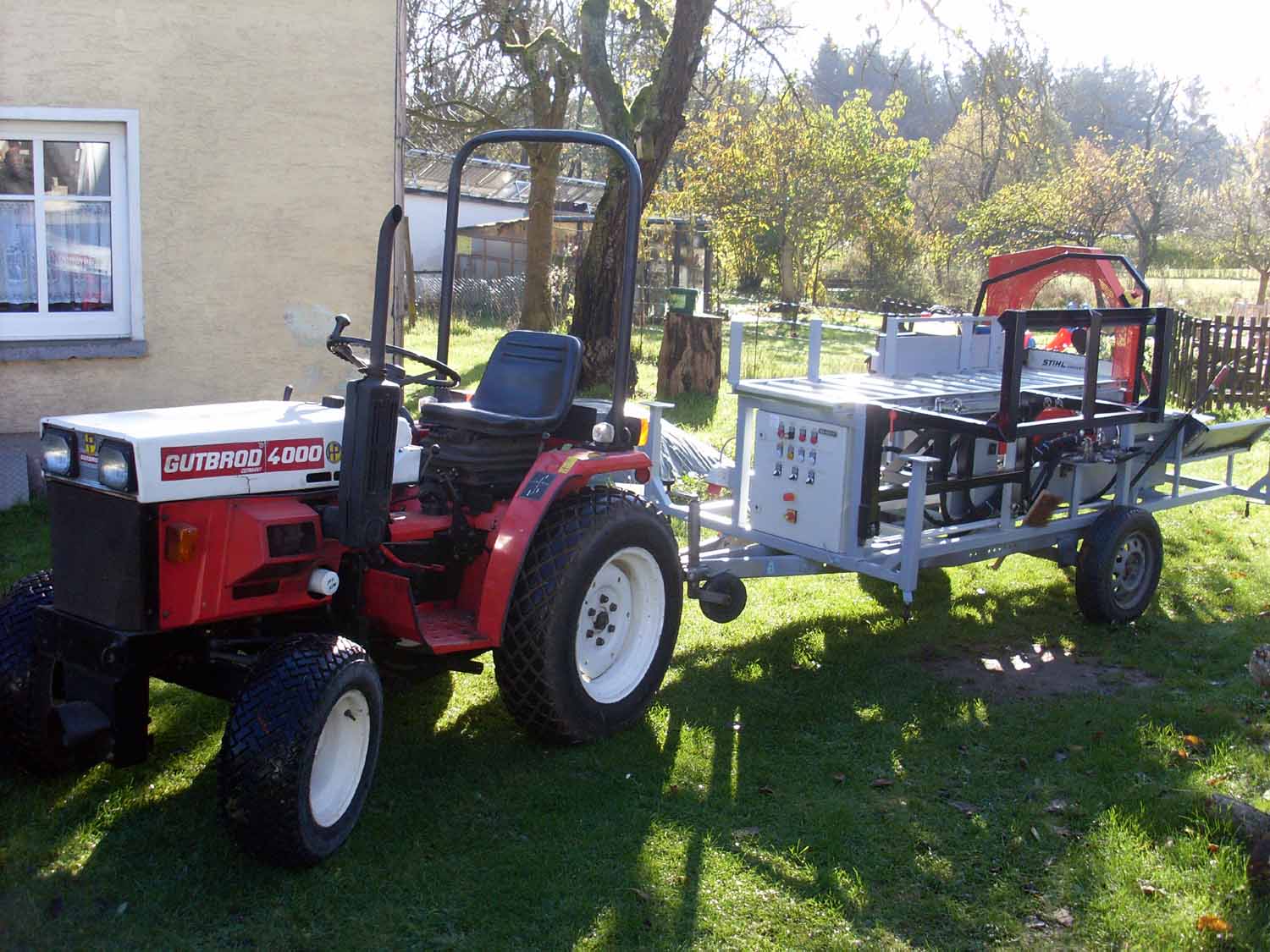

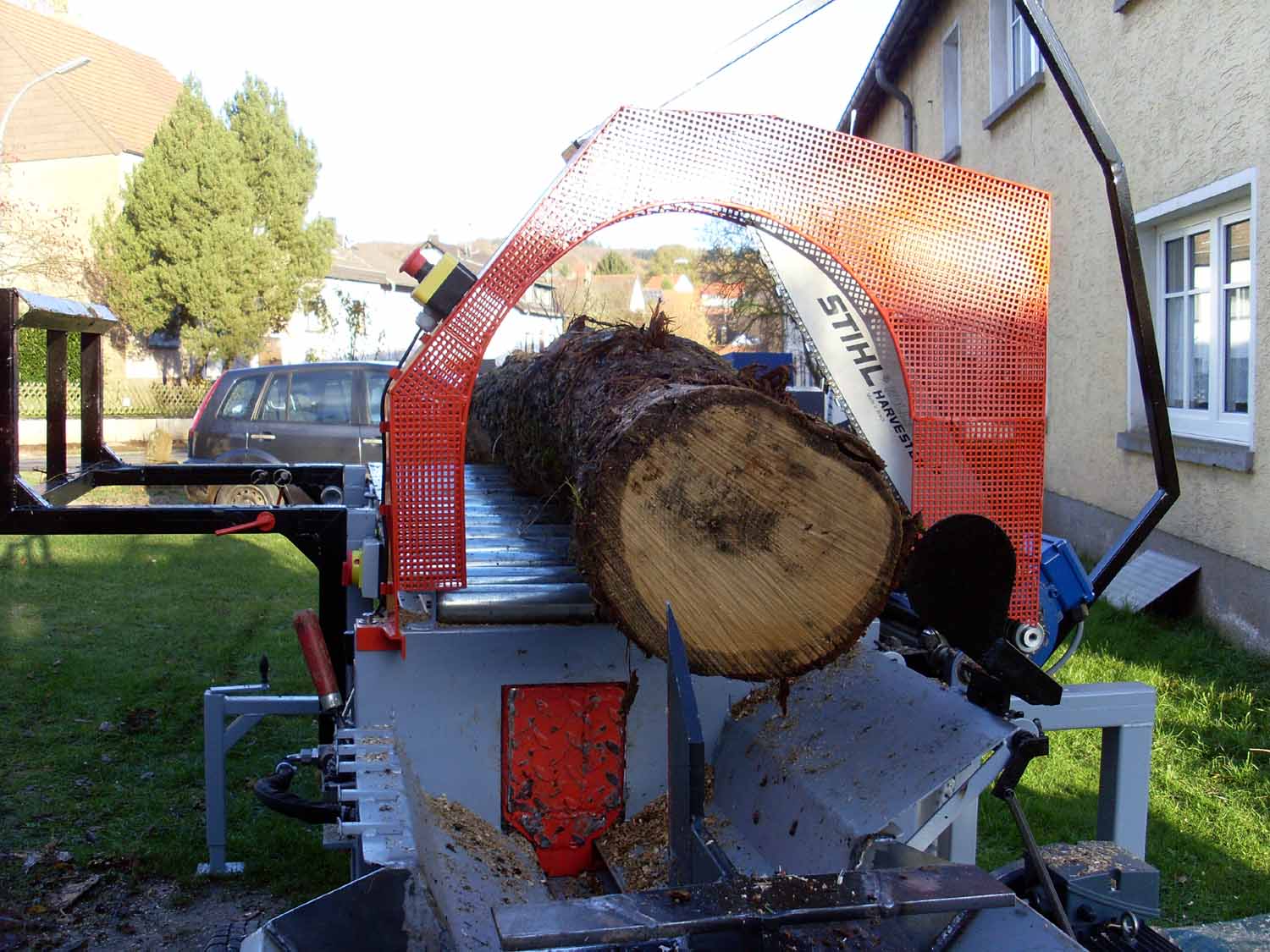

Hier mal ein paar Bilder und neue Videos:

http://youtu.be/ZRVwjjw1Y3U

http://youtu.be/H1Wno2BLLEI

http://youtu.be/eq61smSOCew

Vincee hat geschrieben:Hast du mit den Rollen Probleme beim zufördern bei größeren Durchmessern ?

Natürlich hakt der Stamm schon mal wenn Stummel drann sind, aber man kann die Stämme gut drehen, so dass es funktioniert.

Ok

Mache es im Moment auch mit rollen.

Bekomme aber nächstes hoffentlich nen richtigen Zuförderer!!!

Grenzt Vince
