@Forstjunior: Was den Zement angeht, da haben wir heuer im Sommer das Grundfest des Stalls erneuert, da ist dieses Bild entstanden.

Die Ziegel haben wir nach dem Hochwasser 2002 (habe ich schon mal genauer berichtet), bei dem wir ziemlich viel Schaden hatten, von dem Herrn Schlagmann einen LKW-Zug gespendet bekommen. Davon haben wir mit etwa der Hälfte eine neue Garage mit Obergeschoss gemauert. Die andere Hälfte steht in der Maschinenhalle, da werden wir in den nächsten Jahren mal die Maschinenhalle vergrößern, je nachdem ob ich vielleicht in der nächsten Zeit mal über passende Nagelbinder stolpere.

rhönherby hat geschrieben:Hallo Junior
Vielleicht hilft Andi im Jochen damit es vor Werts geht mit seiner neuen Halle
Gruß Herbert

Ja genau, wird ein Experiment, der erste gemauerte Dachstuhl in Deutschland, ein paar lange Stürze brauchen wir noch als "Rofan" (Sparren)

So jetzetle,

nach einer Saison Probelauf stell ich auch mal unsere letzten Eigenkonstruktionen ein.

Was neues was es hier glaub ich noch nicht gab ist unser Bigpackverladeschiene. Funktion ganz einfach: 18 Meter Schiene mit sieben Rollenwagen. Auf die Rollenwagen werden Paletten (auch eigenkonstrukt) gestellt und unter das Förderband unserer RCA gerollt, BigBack in die Aufhängung und dann Befüllen. Wenn Sack voll, dann wird ausgehängt und weggeschoben. Nach 7 RM werden die Säcke mit Bulldog und Hubmast auf Halde gefahren zum Trocknen. Danach wieder Poltern und einrichten der Maschine und wieder von vorn. 7 RM ist gerade richtig für 2 Leute abends 3,5 Stunden mit Verarbeiten, Poltern und nebenarbeiten wie aufräumen viel Spaß beim Anschauen.

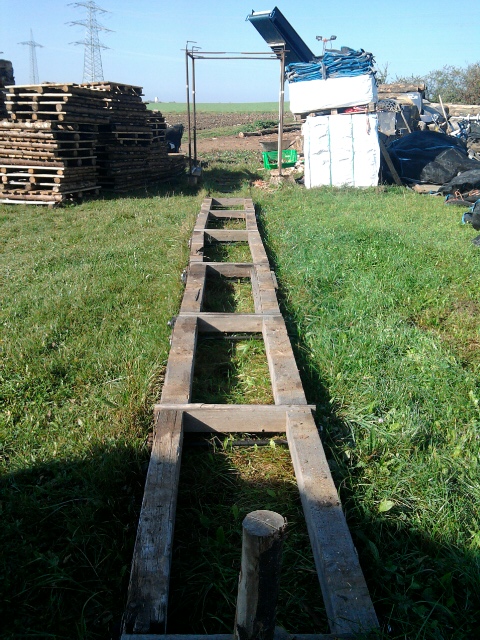

Schienen mit Wägen

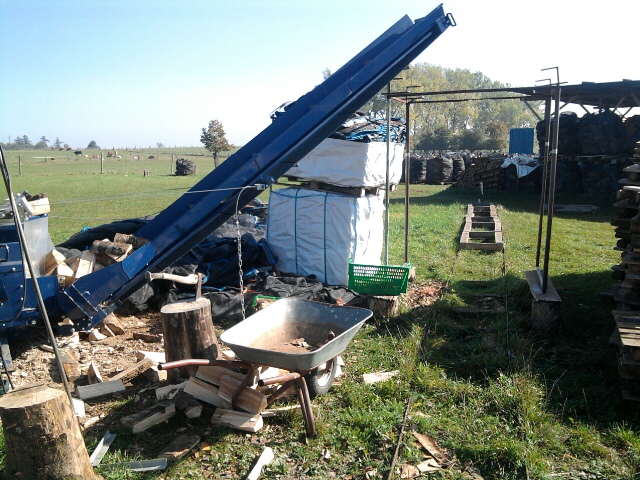

Aufhängevorrichtung für BigBags

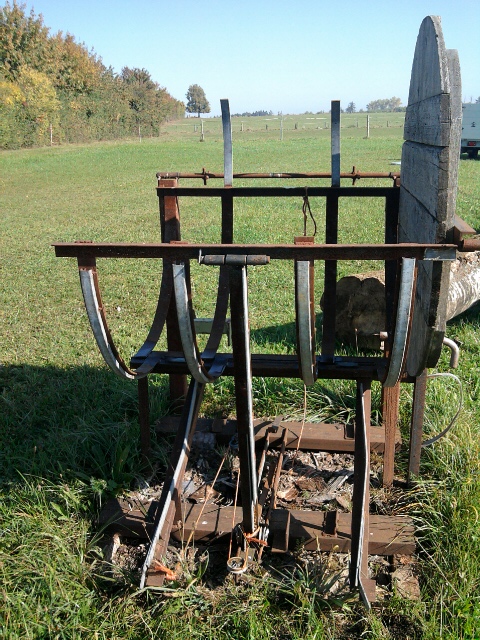

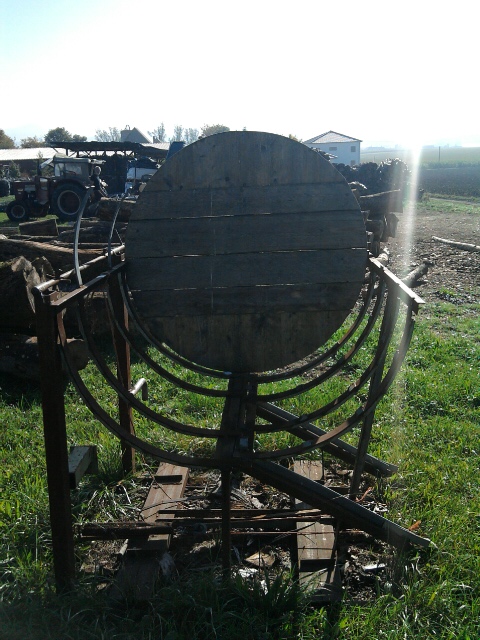

Dann noch unser Bündler vom letzten Jahr. hat keine Dreipunkt, kann aber auf Zinken genommen werden. Ausladen funktioniert via Seilzug. Der öffnet ein Scharnier und Die hälfte des Kobes klappt auf und das Bündel rollt gute 2-3 Meter weit. Dann kann noch ein zweites Bündel direkt daneben abgelegt werden.




Grüßle, der Baaremer

Bilder Scheitholzsieb

Hy Domi
Ist der rote auf Youtube auch deine Anfertigung oder beziehst Du sie von dem?

Edit sagt: habs gerade in dem anderen Thread gesehen das die rote auch von Dir ist

Hallo Flozi,

Die Reinigungstrommel bei Youtube Typ 650, die ist auch von mir gebaut.

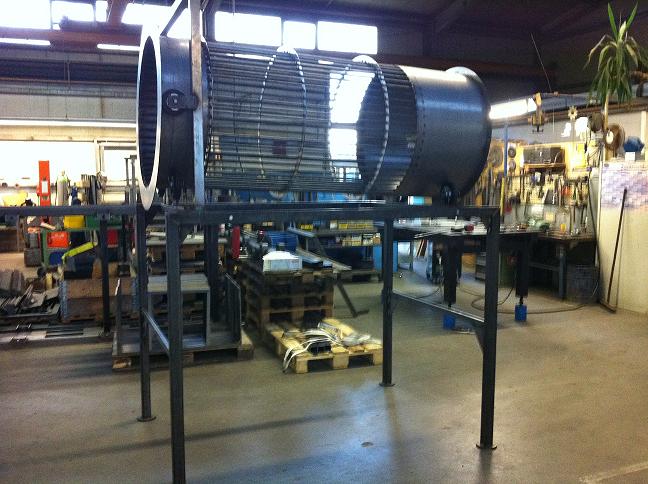

Und das Bild hier ist Typ 800 davon hab ich jetzt 2 Stück angefertigt und schon verkauft, Antrieb über getriebemotor mit 2 Keilriehmen.

Mfg

Kran&Frontlader ersatz!

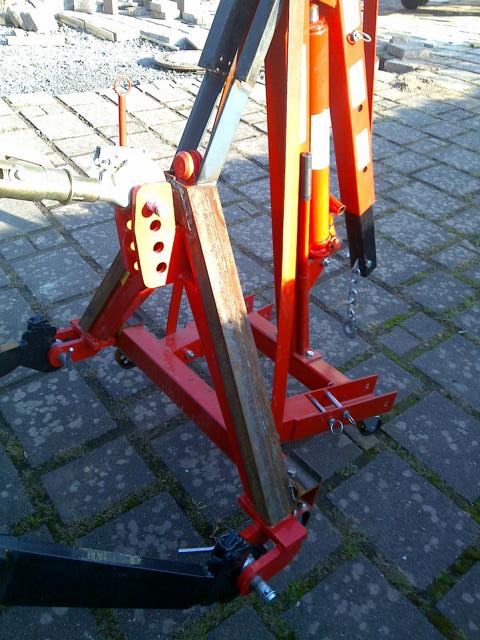

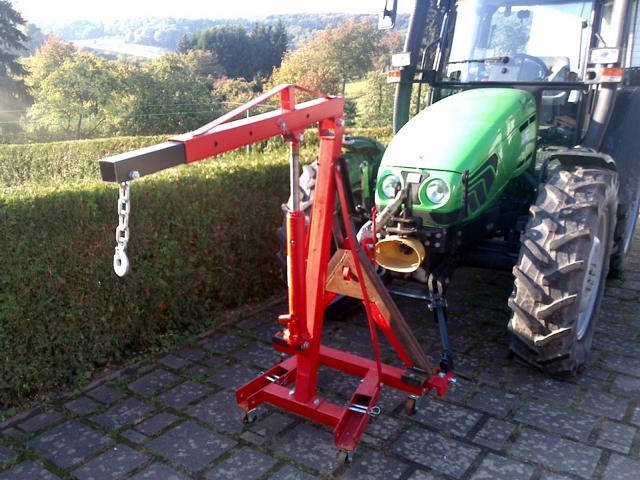

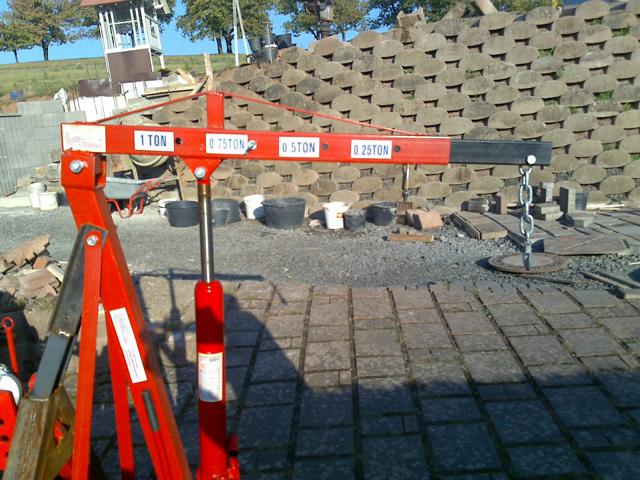

Ist ein Kfz-Motorenheber den ich schon zeit jahren nicht mehr in gebrauch hatte und nun mit einem Gerätedreieck versehen habe, für in der Werkstatt wenn ich mal wieder Motor ein-ausbauen sollte läst er sich weiter ohne probleme einsätzen.
So haben wir im Aussenbereich hinterm Haus (siehe 2.Bild im Hintergrund) ein paar schwere Treppenstufen Transportieren und Setzen können ohne selbst den Rücken kapput zumachen.

Ein klitzekleiner Eigenbau von mir :

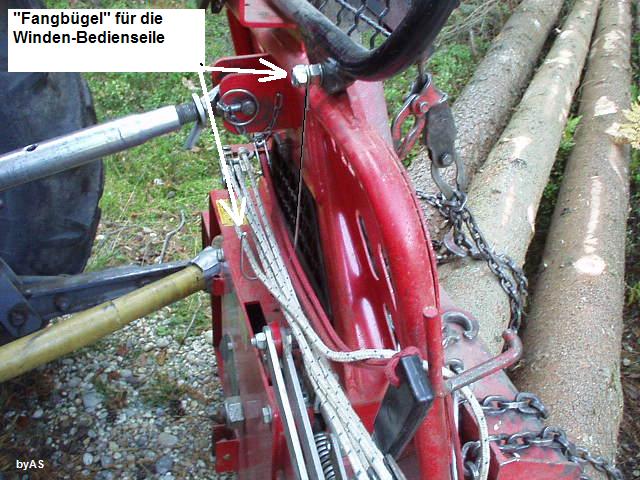

Da bei meiner kleinen Krpan 3E Seilwinde die Bedienseile beim Einkuppeln oder beim Lösen der Bremse immer nach unten durchhängen
und dabei Gefahr laufen, an einer der Muttern von den Gestängen hängenzubleiben oder gar in den Klick-Klack-Mechanismus der Totmann-
schaltung zu geraten, hab' ich nach mehreren anderen Versuchen die, wie ich denke, einfachste und praktikabelste Lösung gefunden :

Ein Schweißdraht wird unten zu einem Bügel gebogen und oben zu einer kleinen Öse und an der (längeren) Schraube für die Befestigung
des Schutzgitters mit einer selbstsichernden Mutter so montiert, dass er pendeln kann. Jetzt verheddert sich nichts mehr !

Ich weiß : bei einer elektrohydraulisch bedienten Winde oder gar mit Funkfernbedienung gibt es solche Probleme nicht,
dafür aber andere (nicht so leicht zu lösende ...) .





Gruß
Adi

Hab zwar ich nicht gebaut, aber als Anregung vielleicht,weil hier mal das Thema war ohne Kran verladen:

Hmm, ich denke, das was die Zylinderchen bei den sehr ungünstigen Hebelverhältnissen heben,
schafft ein halbwegs kräftiger Kerl auch (Birkenstämme mit ca. 10 cm DM !?) .

Da wurden in der TV-Sendung "Holzfäller-Extrem" (oder so ähnlich) ganz andere Kaliber mit einer
ähnlichen aber weit stärkeren Vorrichtung auf den LKW gewuchtet !

Gruß
Adi

Hmm, ich denke, das was die Zylinderchen bei den sehr ungünstigen Hebelverhältnissen heben,
schafft ein halbwegs kräftiger Kerl auch (Birkenstämme mit ca. 10 cm DM !?) .

Da wurden in der TV-Sendung "Holzfäller-Extrem" (oder so ähnlich) ganz andere Kaliber mit einer
ähnlichen aber weit stärkeren Vorrichtung auf den LKW gewuchtet !

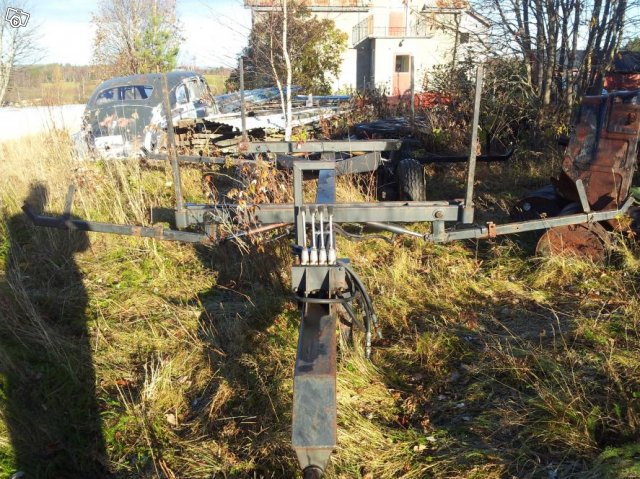

Ich weiß nicht, hab das Ding nur bei blocket.se gefunden, man kann es ja bedarfsgerecht anpassen. (mit WW-Gelenk und DICKEM Zylinder, der min.10to wuchtet )

Auch mal was gebaut:

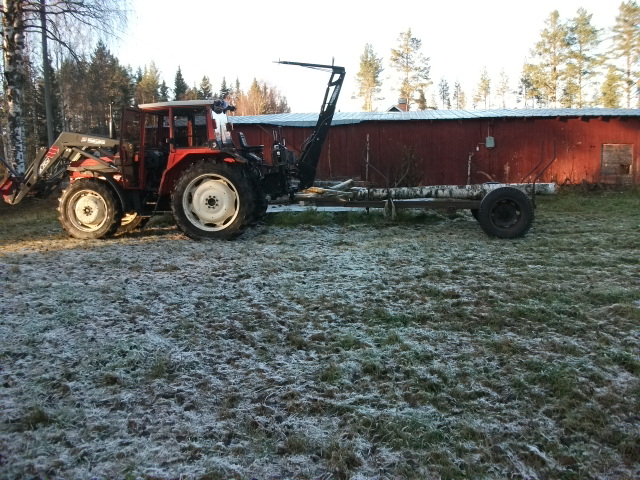

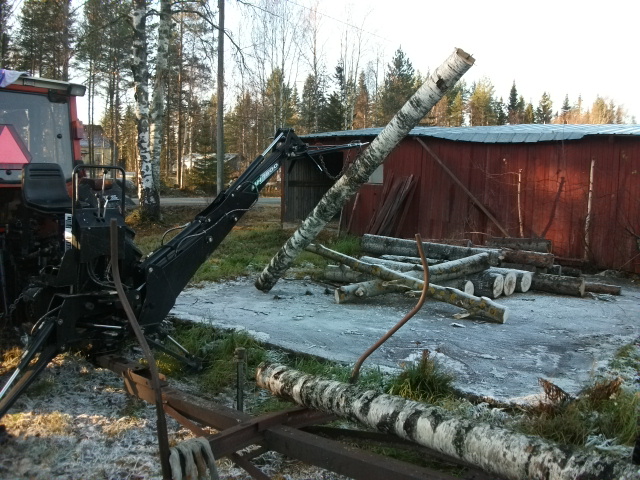

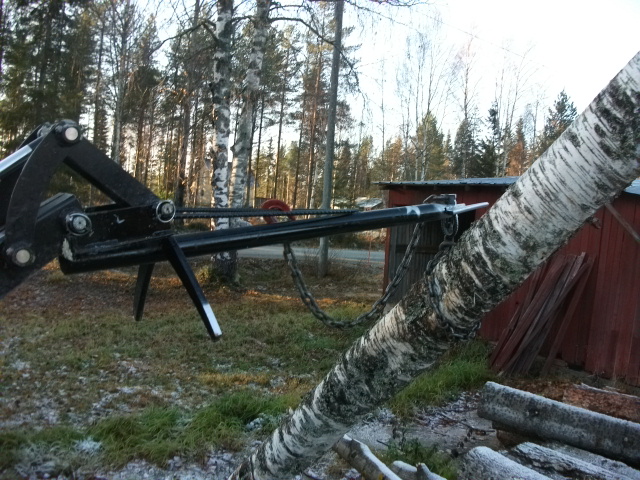

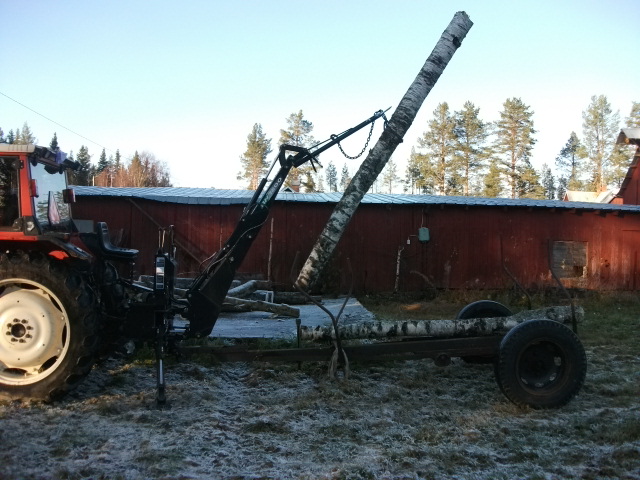

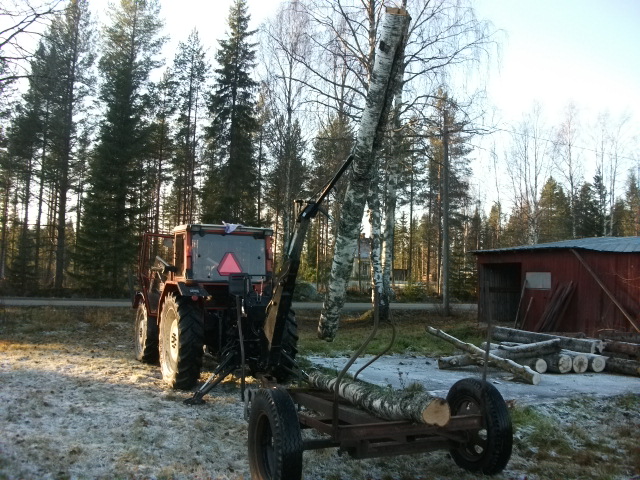

Kleinen Kranausleger und Zugmaul an den Heckbagger,nun hab ich nen "Holzkran" mit knapp 3,2m Auslage,und hebt (Das Stämchen was dranhängt)...
Wird einfach mit ner Würgekette eingehängt,eine Öse für ne mechanische Holzzange ist auch schon dran,aber das mit der Kette geht besser als erwartet.
Klar ist die Goemetrie von nem Heckbagger eher suboptimal, und die Steuerung etwas ruppig,aber besser als die Dinger von Hand hochzuwuchten.
Und nix gegen den Holzwagen immerhin kann man damit Holz fahren...

movetosweden hat geschrieben:... ,aber besser als die Dinger von Hand hochzuwuchten.
Und nix gegen den Holzwagen immerhin kann man damit Holz fahren...

... die bilder zeigen aber, dass das abladen mit deiner "kran-krücke" mehr als umständlich ist. ich behaupte, das abladen deiner stämmchen von hand läßt sich in weniger als der halben zeit erledigen.
grüße vom alpenrand
amwald 51

... die bilder zeigen aber, dass das abladen mit deiner "kran-krücke" mehr als umständlich ist. ich behaupte, das abladen deiner stämmchen von hand läßt sich in weniger als der halben zeit erledigen.
grüße vom alpenrand
amwald 51

Zeit?Naja, sehen wir mal nach ein paar Ladungen, ob da auch noch Zeitunterschied ist,ausserdem befriedigt "PERHANDAUFLADEN" defenitiv nicht den Spieltrieb.(Ausserdem ist mir frische Birke dafür zu schwer...)Und meine Kran "Krücke" ist nicht so umständlich wie du das in deine Kopf zusammenreimst. Dat geit scho...

amwald 51 hat geschrieben:... die bilder zeigen aber, dass das abladen mit deiner "kran-krücke"

Augen auf!

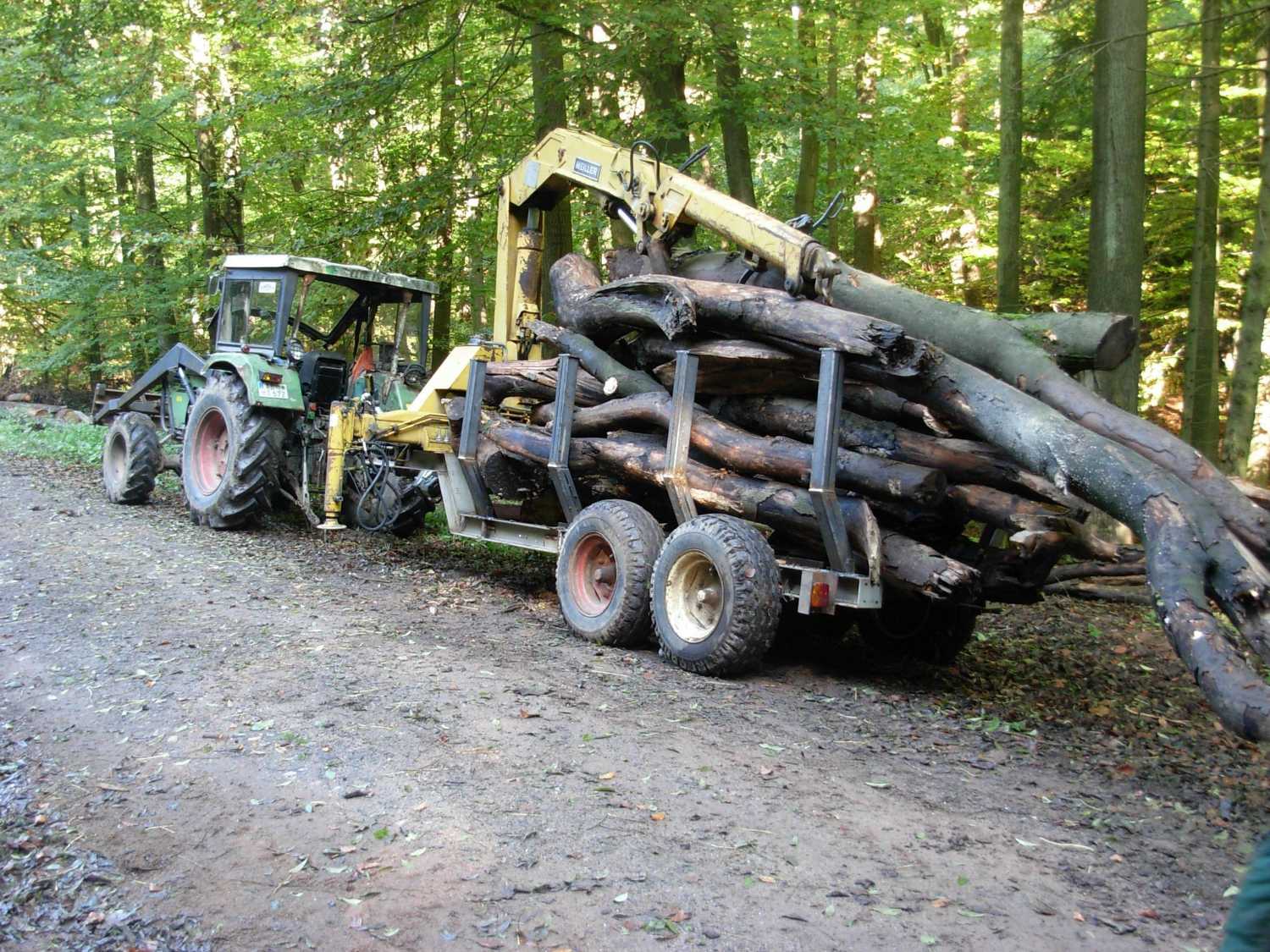

Hay Gemeinde habe mal einen Rückeanhänger selber gebaut mit einem Meiller MK60 Kran wollte nur mal wissen was sagt ihr dazu
