naja das wirst du vllt so 2 mal machen dan verbiegt es dir erstmal die schwinge dan kannst da wieder geld reistecken ich halte sowas für nix sinnvolles,

mmmh ich glaub da habt ihr recht .es sind ja nur zwei "dünne rohre im vergleich zum radlader " die miteinander net viel verbunden sind ,(um torsionskräfte aufzufangen ) woraus der frontlader besteht und da wär ja das ganze gewicht fast nur auf dem einen rohr beim seitlichen kippen und er würde anfangen sich zu verdrehen. na ja ,hab ja auch keinen frontl. sonst wär ich bestimmt früher eurer meinung gewesen .

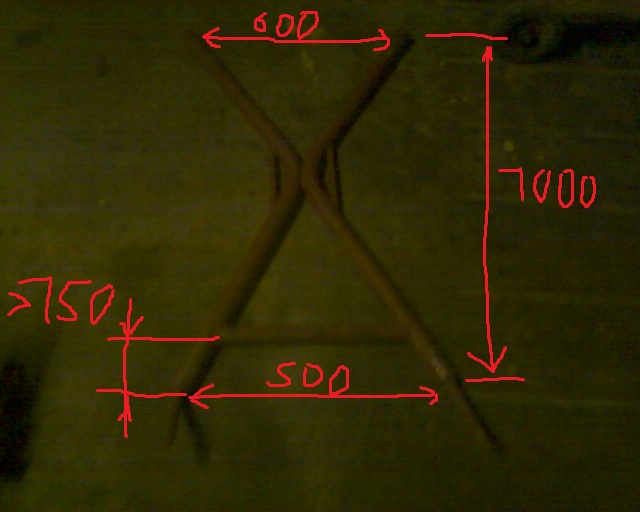

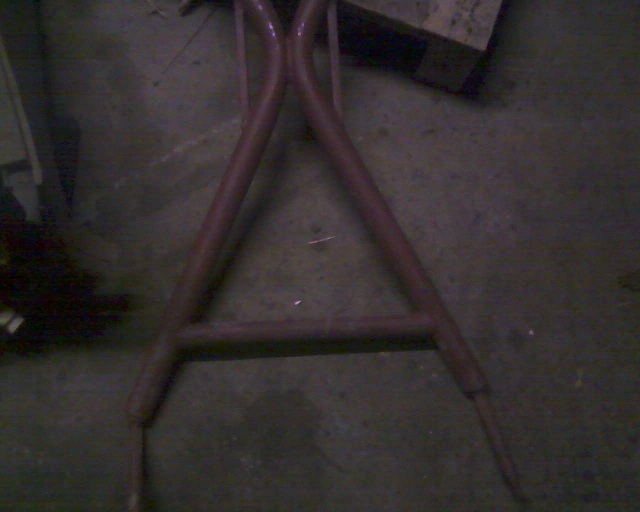

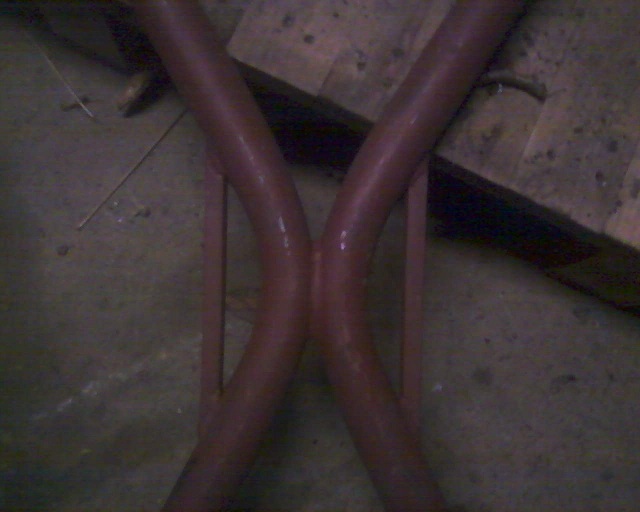

Auf Grund der hohen Nachfrage stelle ich hier mal ein paar Bilder meiner Stammabweiser ein:

Infos:
Holme aus 38x2,6mm Stahlrohr
untere Querstrebe aus 30x2,6mm Stahlrohr
Streben in der mitte Vierkantstahl 12x12mm
Spitzen Rundmaterial 18mm
Gewicht: 6-7kg

kosten übern Daumen gepeilt so 18 euro für Stahl bei Neumaterial + Schweißgerät kosten, Trennscheiben, Farbe ......
rechnet man aber anders gegen, das man daurch später keine bis wenige Probeleme durch Kernfäule wegen Rückeschäden hat rechnen sich die Dinger in meinen Augen ganz schnell!

mfg johndeere 93

PS: Wer Intresse an fertigen Abweisern bzw. "Bausätzen" hat kann sich ja mal bei mir melden

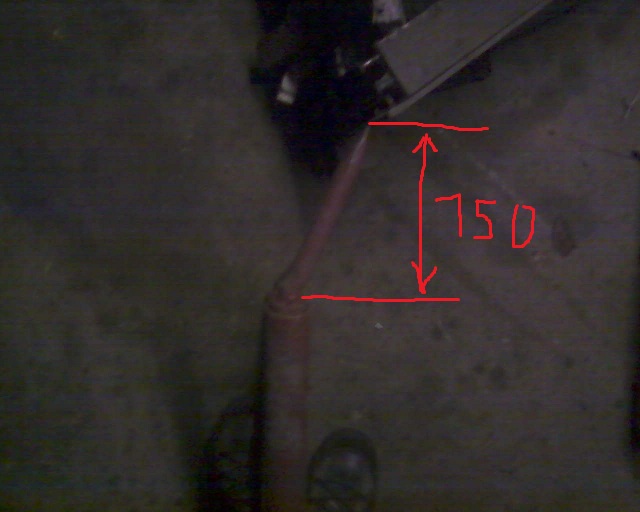

Längen angaben in denBbildern sind selbstverständlich in mm, sry das ich keine Zeit hatte es ordentlicher zu machen war jetzt auf die schnelle.

Hallo,

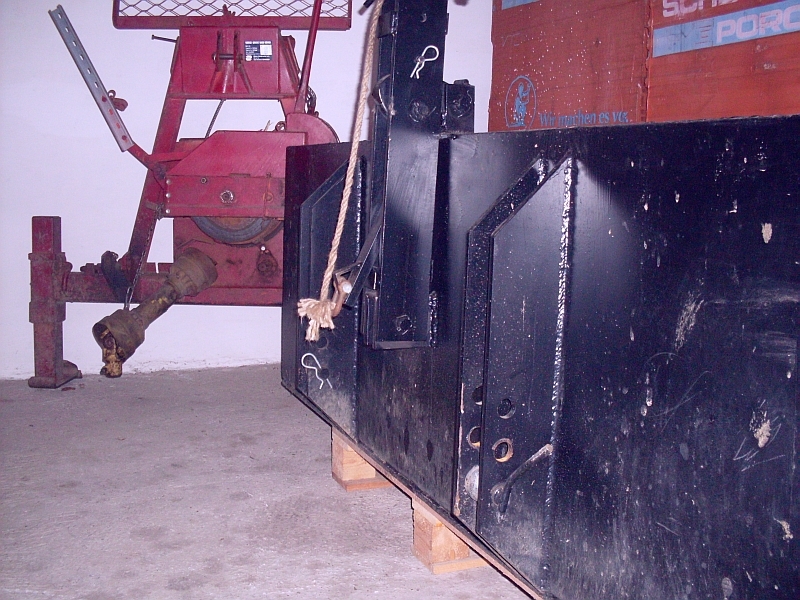

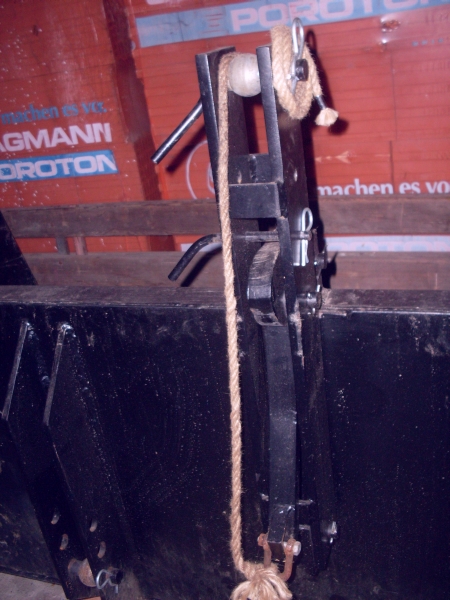

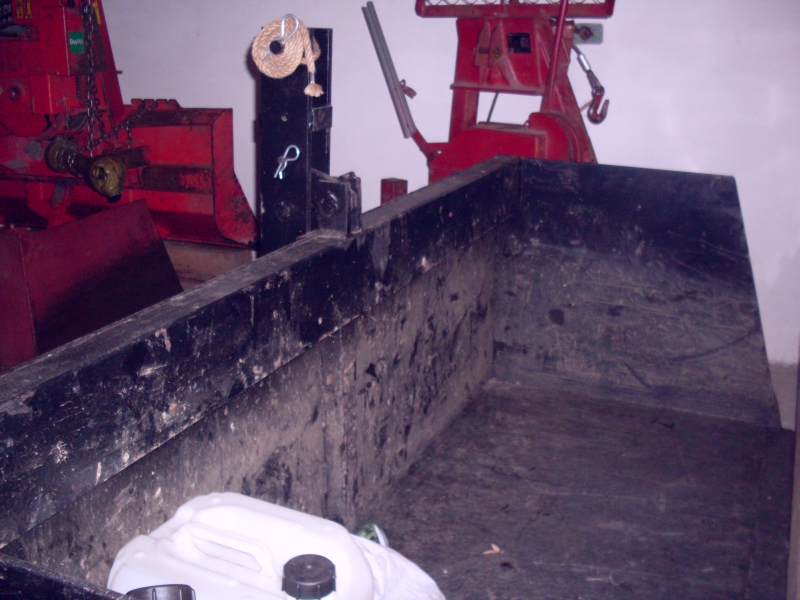

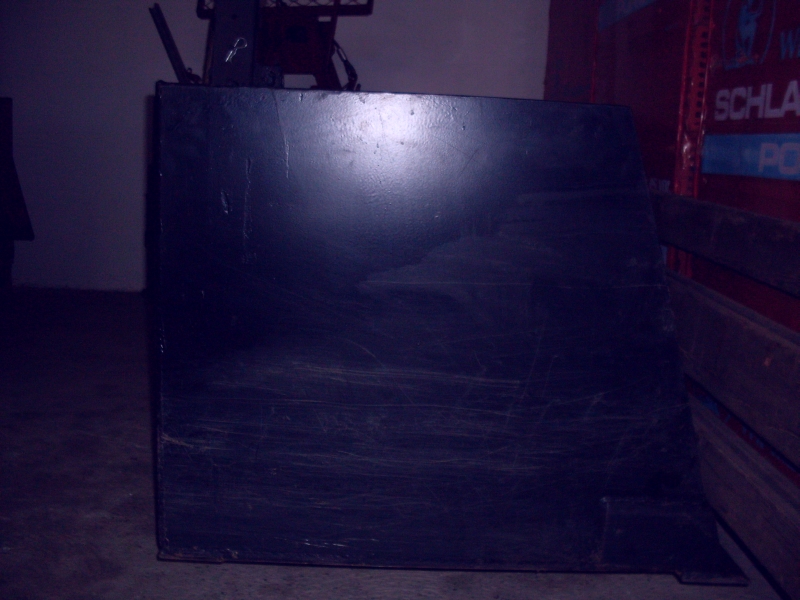

Ich stelle auch noch ein paar Detailbilder von meiner Heckschaufel rein, da mich ein paar Leute darum gebeten haben.

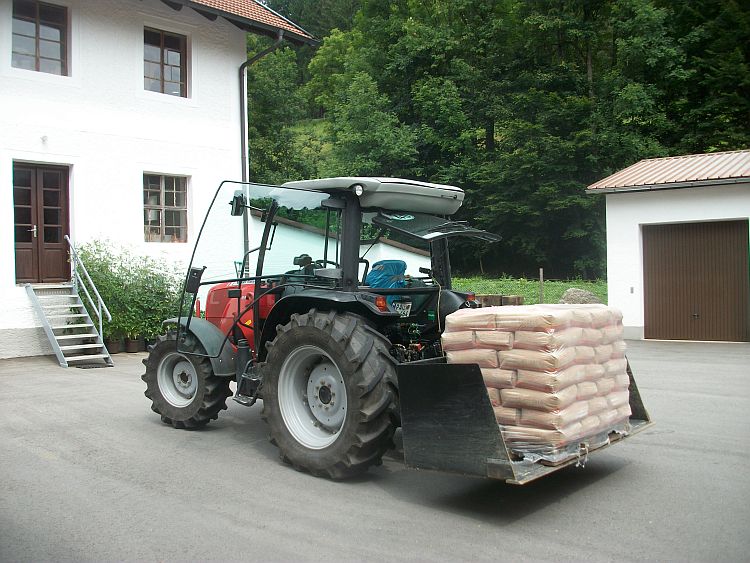

Andi. was hast na du heuer noch vor. Baust du noch schnell ne Halle bei soviel Zement und den Ziegeln in der Garage?

Hallo Junior
Vielleicht hilft Andi im Jochen damit es vor Werts geht mit seiner neuen Halle
Gruß Herbert

rhönherby hat geschrieben:...im Jochen...

Dem geschulten Blick vom Junior entgeht halt echt nix, faszinierend

@wiso
tja glernt ist glernt. nee ich würd mal sagen, dass leute die mit der Materie zu tun haben sowas schon gleich erkennen.

Hallo Andi! Ist die vom Fischl oder habt ihr die selber zusammengebrutzelt! Ich hab auch eine Fischl. Gruss John2140

@ johndeere 93 ich muß jetzt mal dumm nachfragen der Stammabweiser ist eine Konstruktion die du an einen Baum stellst damit die rinde durch das seil nicht beschädigt wird ODER hab ich das falsch verstanden??

Grüße ausm Erzgebirge

@ andi

was machst du denn mit den schlagmann ziegelsteinen??
die werden bei mir um die ecke hergestellt.

Für alle Seilwindenbetreiber an Microschleppern.

Habe heute das Übersetzungsverhältnis meiner Uniforest 30E Seilwinde um 20% vergrößert.
Das ganze aus dem einfachen Grund weil mein 20PS Schlepperchen einfach zu schwach ist um die Winde
zu 100% mit Leistung zu versorgen.
Konkret heißt das, das der Motor immer in die Knie ging (trotz 2000U/min~max Drehmoment) bevor die Rutschkupplung rutschte, und das nervte mich gewaltig. Zudem war wegen der hohen Motordrehzahl die Seilgeschwindigkeit sehr hoch.

Also habe ich das kleine Ritzel am Zapfwellenstummel mit 10Zähnen durch eins mit 8 Zähnen ersetzt.
(12B Z8)

Ich muß sagen das das ganze recht grenzwertig ist, das 10er Ritzel war schon klein um sauber anzuschweißen, das 8er erst recht. Ein 31mm Durchmesser mußte für die Schweißnaht reichen um das gesammte Drehmoment zu übertragen. Die Kette habe ich noch um ein Kettenglied einkürzen müssen.

Ein erster Zugtest war positiv Treckerchen machte Männchen, Motor hielt Drehzahl. Vorher undenkbar.

Habe leider verpennt Fotos während des Umbaus zu machen, aber zumindestens ein Foto von dem Ersatzrad 12B Z8

Das süße Rädchen musst du jetzt aber öfter mal kontrollieren. Wenn so wenige Zähne die ganze Arbeit machen müssen hast du extrem viel Verschleiß!

Sicherlich sind die Zähne jetzt etwas mehr belastet (20%) wie vorher, das Orginalritzel mit 10 Zähnen war auch nicht gerade angsteinflößend.

Da ich die Winde nur gelegendlich für kurze Einsätze nutze habe ich da keine Bedenken.

John2140 hat geschrieben:Hallo Andi! Ist die vom Fischl oder habt ihr die selber zusammengebrutzelt! Ich hab auch eine Fischl. Gruss John2140

Ja du hast recht, die ist vom Fischl, allerdings habe ich mir dort nur das Material besorgt und herrichten lassen, zusammengebruzelt habe ich sie selber.
