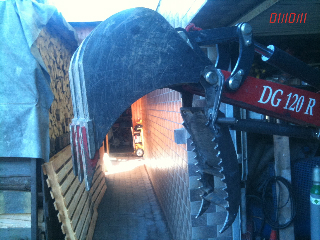

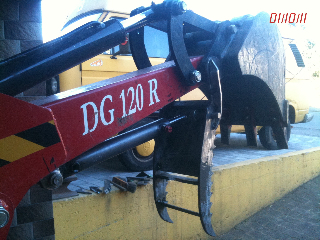

Hallo Leute. Mal ne Frage an alle Hydraulikspezialisten und auch alle anderen. Ich würde gerne mal wissen, für was bei dem hydraulikanschluss am Zylinder Pic nr. 5 am Eckanschluss zum Zylinder oben eine Schraube drin ist, welche auch rausgedreht werden kann. Warum geht nicht wie bei anderen Hydraulikschläuchen ein fest verpresster Winkel ums Eck der dann angeschraubt wird. Für was ist diese Schraube gut?

Forstjunior hat geschrieben:Hallo Leute. Mal ne Frage an alle Hydraulikspezialisten und auch alle anderen. Ich würde gerne mal wissen, für was bei dem hydraulikanschluss am Zylinder Pic nr. 5 am Eckanschluss zum Zylinder oben eine Schraube drin ist, welche auch rausgedreht werden kann. Warum geht nicht wie bei anderen Hydraulikschläuchen ein fest verpresster Winkel ums Eck der dann angeschraubt wird. Für was ist diese Schraube gut?

..........Hallo ,mit einer Hohlschraube kannst in jeder Richtung abgehen....
mit einem Winkel bis der dicht ist steht er bestimmt in die andere Richtung..........
denk ich mal .........mfg

@Forstjunior

Weiss nicht ob ich deine Frage richtig verstanden habe, aber die Schraube ermöglicht das "Schwenken" des Anschlussstückes welches somit in beliebigem Winkel festgeschraubt werden kann. Deshalb der Name "Schwenkverschraubung". Hättest ein starres Winkelstück, schraubst dieses hinein und so wie dieses fest ist steht dann das Anschlussstück - fast nie passend
Hier gibts solche Schwenkverschraubungen, vllt. wirds dann klarer:

http://www.hytec-hydraulik.de/verschrau ... tm#PE-WH-R

PS: Rhöner war schneller

Geau dass habe ich gemeint. Danke für die Erklärung. So lernt man immer wieder was dazu. Klasse.

Jup deswegen ne Hohlschraube ansonsten wäre es nicht in Richtung Zylinder gelaufen.

Vllt. war es schonmal im Forum, dann hab ichs übersehen. Gerade ein Video entdeckt:

http://www.youtube.com/watch?v=SbYp0bVn ... re=related

Schonmal jmd. versucht dieses System nachzubauen?

Einfach immer wieder toll,welche Denkanstöße man hier bekommt.Ich liebe dieses Forum einfach.

mit der Schwenkverschraubung ist das eine tolle Sache, geht aber auch mit einem einstellbaren Winkel. Der hat an einer Seite eine fest montierte Mutter und auf der anderen Seite das Außengewinde.
Toller Eigenbau, kannst mal kurz auflisten welche Materialstärken Du verbaut hast? Zylinder vom Bagger?

Mal zu den Anregungen:
nicht ernst gemeint - weil respect, dass der noch alle Finger hat !!!
http://www.youtube.com/watch?v=_BpAhGSF ... re=related

Der ist auch nicht schlecht

http://www.youtube.com/watch?v=-E4GmFX3 ... re=related

der ist noch mehr als krank!
da wollte ich nochnichtmal zuschauen wenn der hoz spaltet!

Da find ich meinen Kegelspalter gar nimma soooo gefährlich.

Schön gruss!!

Vorallem frag ich mich wo da die Erleichterung ist, da nehm ich doch lieber meinen (wenn auch gekauften) 3 KG Spalter, oder für die Scheitla es Äxtla. Ist dann halt nicht Eigenbau, aber die Finger bleiben dran.

gudsch hat geschrieben:Da find ich meinen Kegelspalter gar nimma soooo gefährlich.

Schön gruss!!

Du meinst so etwas?
http://www.youtube.com/watch?v=N1HZztie ... re=related

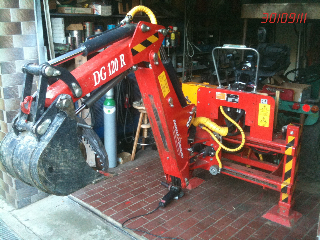

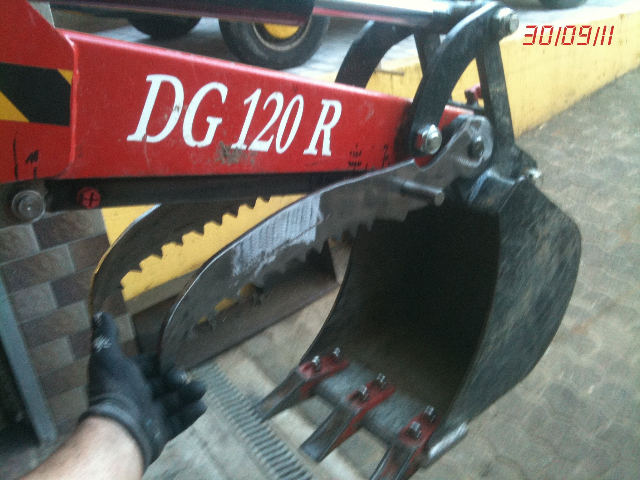

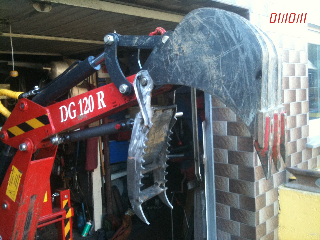

so servus, bin auch mal wieder was am bauen nach meiner heckkiste . schaut selbst. für steine "felsbrocken " stämme . hab mal gestestet was meine beiden kleinen" holder am2 24 ps und der bagger 350 kilo gewicht 1,5 to reiskraft am zahn " so vertragen . also bei 450 kilo hat noch keiner von beiden mucken gemacht ,brav das kippergestell in die höhe gehoben . ich erreiche eine höhe mit der schaufel wenn ich die stützen voll ausfahre 2,80. also bei den werten brauch mir keiner kommen das das nur spielzeug wäre . ich wollte in allem hallt klein bleiben für meine zwecke .
