eigenbau!

von **josefpeter** » So Feb 19, 2012 20:48

Supertrac hat geschrieben:Hallo Holzer,

wir haben das WE auch genutzt, uns ne neue Umlenkrolle zu machen.
Soll bei unserem 4 to-Windchen zum Einsatz kommen.
Seht selbst !

und ja - die Seitenteile wurden durch Plasmaschneiden (mittels Holzschablone) rausgebrannt.

Noch Fragen ? - her damit !

Gruesse
Supertrac

aussehen tut das wunderbar.

allerdings frag ich mich wie ihr das für die 4t winde bemessen habt? schäkel mit 4,75t kommt mir bissl wenig vor? was sagen die profis dazu?

von **Supertrac** » Mo Feb 20, 2012 19:12

Supertrac hat geschrieben:
Servus Hackschnitzel,

danke für die Blumen - die geb ich gern zurueck ! Die Greifersäge sieht gut aus und funktioniert inzwischen wohl auch genau so !
Meine Hochachtung !
Ich lass dann schon mal eins einlaufen

Gruss
Supertrac

PS: bist Du hauptsächlich im "B....wanger Wäldle" unterwegs ?

Ja da war ich die letzten Samstage immer hast du mich gesehen ?

Gruß Hackschnitzel

--> Hab Dich nicht gesehen, aber man kennt ja die Umgebung, die schon irgendwie typisch ist.
.... von meiner Waldparzelle aus kann ich das B... Wäldle schon sehen - aber halt nicht reinsehen !

@ josefpeter

aussehen tut das wunderbar.

allerdings frag ich mich wie ihr das für die 4t winde bemessen habt? schäkel mit 4,75t kommt mir bissl wenig vor? was sagen die profis dazu?

--> gemach, gemach !
hab den Schäkel nur genommen, um das Gesamtgebilde zu zeigen - weil der eben grade rumlag.
Mir ist schon klar, dass der Schäkel mind. die doppelte Windenkraft aushalten muss !

Grüsse vom Fuss der Ostalb
Supertrac

von **Merlin82** » Mo Feb 20, 2012 20:06

Sieht aus wie 10er Blech, der Bolzen liegt mit schätzungsweise 3cm Durchmesser (ungekerbt im tragenden Teil) auch im grünen Bereich.

Da passiert gar nix.

Gute Idee mit der Klapprolle.

I.d.R. haben Schäkel (da meist zum Heben von Lasten zugelassen) eine 6-Fache Sicherheit.

Achso, die Angaben auf dem Schäkel ist die Nennlast. Kannst du also problemlos einsetzen.

:prost:

von **Merlin82** » Mo Feb 20, 2012 20:10

Wurde hier grad ein Eintrag vor mir gelöscht?

Josefpeter?

von **Taucher2207** » Di Feb 21, 2012 11:35

Hallo,

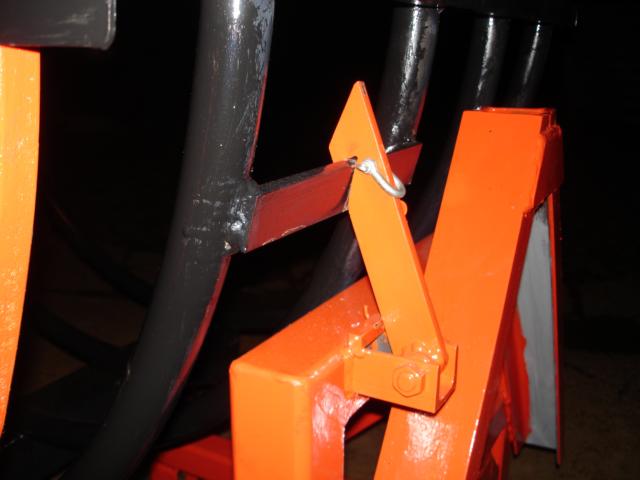

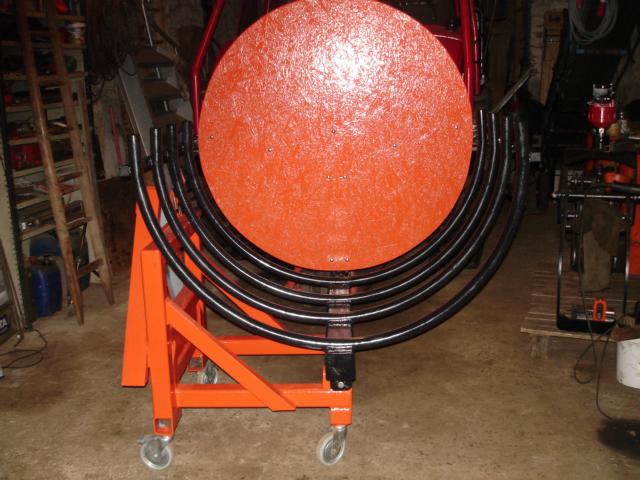

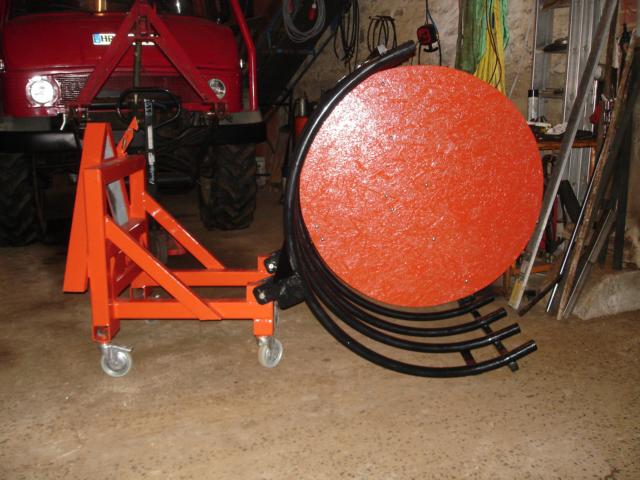

will mal meinen gerade fertig gewordenen Eigenbau zeigen. Ein Bündler für 1 rm. Nicht zum Sägen, nur um die Bündel in Form zu bekommen. Einegbunden wird mit Spanngurten ( 2 x 800 kg - Gurte). Bewegt wird das Ganze mit dem Unimog am Front oder Heckkraftheber. Das Gestell kann auf den angebauten Rollen sehr leicht in jede Ecke geschoben werden. Um das Bündelgerät von der anderen Seite aus zu beladen, kann der ges. Korb mit Scheibe um 180 ° gedreht werden. Die Verriegelung passt dann auf der anderen Seite.
Gruß

von **Salming** » Di Feb 21, 2012 20:23

Hallo,

falls jemand mal Ersatzteile braucht (Hydraulikzylinder,Hydraulikteile, Änhängerteile,Kräne...etc.).

Dieser hier schlachtet Bundeswehr Bestände. Ich dachte ich teils mal mit, vielleicht hilfts jemanden.

http://www.westenthanner.com/homepg/unsere_artikel.html (Seite nicht aktuell, für Teile evtl. anfragen)

Händler ist in Niederbayern.

von **Merlin82** » So Feb 26, 2012 19:15

OT: Aber schaut mal unter "Biete/Suche"

Verkaufe meine selbst gebaute Frontwinde.

http://cgi.ebay.de/ws/eBayISAPI.dll?Vie ... 500wt_1198

MfG

Micha

von **johndeere93** » Mi Feb 29, 2012 21:21

Um den Therd nicht ganz verschwinden zu lassen :wink:

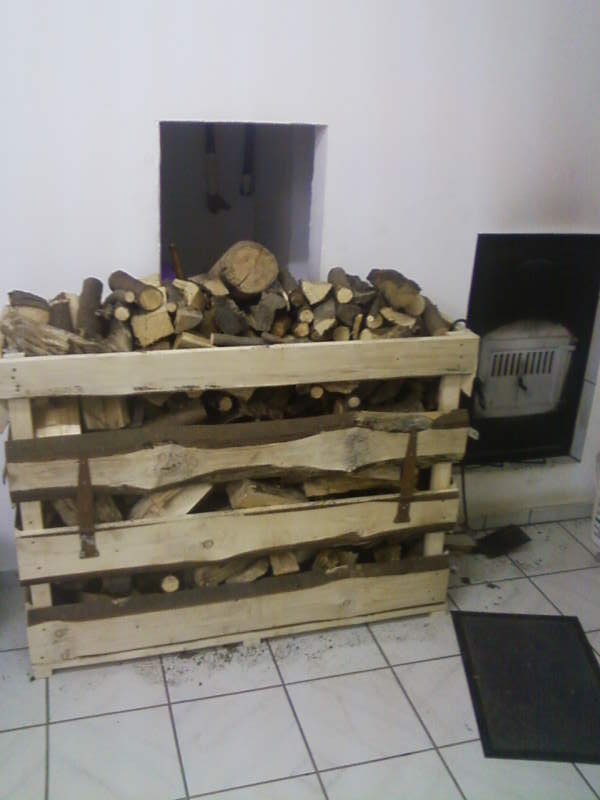

Hier mal ein bild meiner Eigenbau Brennholz vorrats Kiste.

Mittlerweile hab ich davon 2 und beide mit Rollen drunter, die reichen dann genau für eine Woche

mfg

von **323er** » Fr Mär 02, 2012 23:01

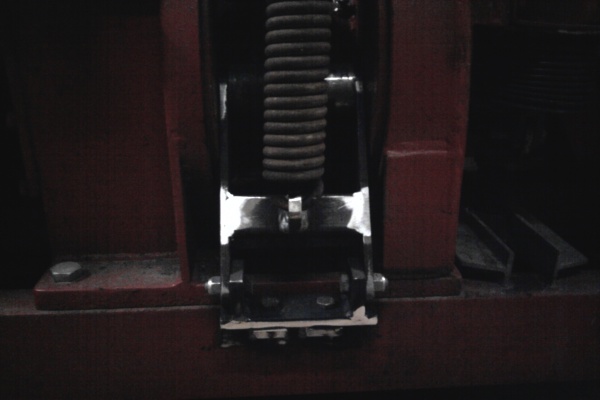

Soo, habe auch mal wieder was mitgebracht. Ich habe bei meiner Eigenbau Winde eine Seilpressrolle angebaut. Ich hatte große probleme weil die rolle nachläuft und 3-4 Windungen lose waren...
Werde morgen früh das seil wieder aufwickel, ich bin gespannt. Einige werden sich jetzt fragen warum ich das nicht an der Bremse einstelle das die Rolle nicht nachläuft. Es geht nicht gescheit!

: Foto0489.jpg (54.65 KiB) 7344-mal betrachtet

gruß Robert

von **koki 624** » Fr Mär 02, 2012 23:25

So ich lese hier son sooft mit jetzt wollte ich auch mal etwas zeigen.
Ich habe einen IHC 624 und habe mir einen Stoll Frontlader gekauft, aber ich mußte mir
noch die Konsolen bauen und das ist das Ergebniss:

Und als ch einmal drann war habe ich noch eine Traverse für eine Verladezange gebaut.

von **Schneidprofi** » Fr Mär 02, 2012 23:32

Für meinen Geschmack zu unstabiel hinten ! Da gehören noch ein paar ordentliche Knotenbleche abgeschweißt, und am besten stützt du ihn auch noch nach hinten mit Konsolen ab!

von **koki 624** » Fr Mär 02, 2012 23:38

Ist schlecht zu sehen aber hinter der Tür ist ein dritter Befestigungspunkt und alles ist auf 120 x 20mm Flachstahl.
Gruß Thomas aus NRW

von **Eckart** » Sa Mär 03, 2012 23:48

Hallo,

ich würde noch Knotenbleche an das Rundmaterial schweißen.

von **Adrenalintrain** » Di Mär 06, 2012 20:25

Mal ein paar Bildchen von meinem Eigenbau Sägespalt Automaten

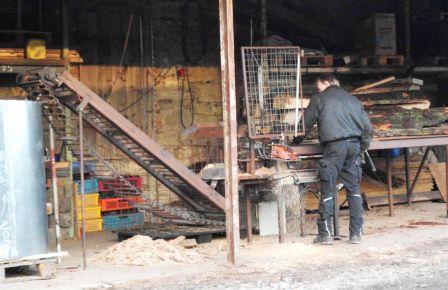

: SSA EIgenbau 1 neu.jpg (40.92 KiB) 6227-mal betrachtet

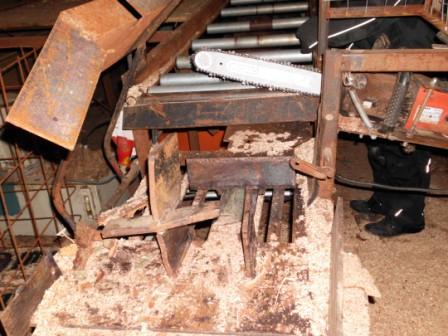

: Spaltkreuz Säge.jpg (43.99 KiB) 6227-mal betrachtet

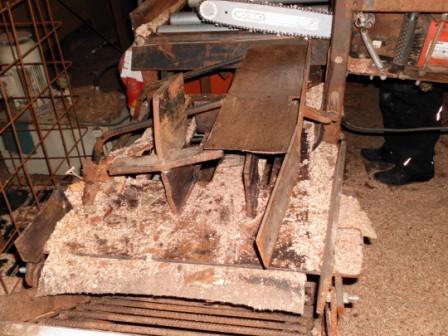

: Ausschleuser unten.jpg (43.14 KiB) 6227-mal betrachtet

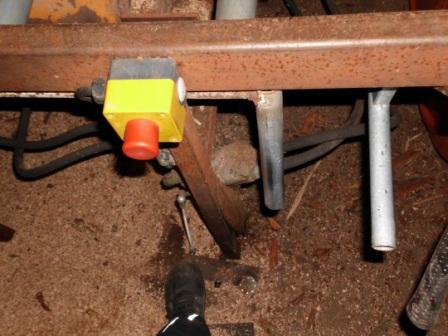

: Steuerung SSA.jpg (38.77 KiB) 6227-mal betrachtet

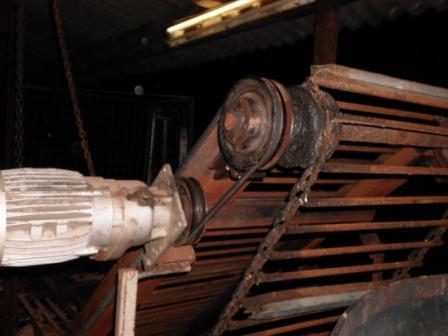

: Antrieb Siebförderband.jpg (31.99 KiB) 6227-mal betrachtet

Materialkosten ca 500 € Bauzeit war irgendwas um 2-3 Tage

von **koki 624** » Di Mär 06, 2012 20:33

Hallo Eckart,
das mit den Knotneblechen ist eine gute Idee. Sollte man die Knotenbleche in zwei Richtungen anbingen (vorne & unten) ?
Gruß Thomas aus NRW
