Re: eigenbau!
von Schuttler3005 » Mo Dez 07, 2015 19:30
Das letzte Bild ist genial
Sieht aus als hätte man die Werkstatt aufgeräumt und jedes bisschen Eisenschrott genutzt um was Kran ähnliches zu bauen
Es könnte natürlich auch andere Gründe haben
Sieht aus als hätte man die Werkstatt aufgeräumt und jedes bisschen Eisenschrott genutzt um was Kran ähnliches zu bauen
Es könnte natürlich auch andere Gründe haben
Befallen vom IHC-Virus
-
Schuttler3005 - Beiträge: 666
- Registriert: Mi Dez 02, 2015 16:45
- Wohnort: Wenden
Re: eigenbau!
von brennholz jürgen » Mo Dez 07, 2015 20:15
Ich finde solche Bilder super! Es zeigt die Ursprünge des Eigenbaus.
Ich denke einige sind schon unterwegs zur Tanke, um Chips und Bier zu holen……….
BJ
Ich denke einige sind schon unterwegs zur Tanke, um Chips und Bier zu holen……….
BJ
Dieser Beitrag zeigt die Historische Brennholzgewinnung bis zur Moderne und ist nicht gänzlich zum Nachmachen empfohlen!
-
brennholz jürgen - Beiträge: 1480
- Registriert: Do Okt 11, 2012 18:07
- Wohnort: Waldeckerland
Re: eigenbau!
von Area51 » Mo Dez 07, 2015 20:23
Der gehört nur mal wieder durchgeschmiert, dann läuft er auch wieder rund!
- Area51
- Beiträge: 387
- Registriert: So Nov 18, 2007 21:45
Re: eigenbau!
von WaldbauerSchosi » Mo Dez 07, 2015 20:40
Ich find ihn auch nicht schlecht !
welchen Schwenkbereich (Winkel) kannst du mit dem Zylinder realisieren ?
welchen Schwenkbereich (Winkel) kannst du mit dem Zylinder realisieren ?
- WaldbauerSchosi
Re: eigenbau!
von John dein Deere » Di Dez 08, 2015 6:47
WaldbauerSchosi hat geschrieben:Ich find ihn auch nicht schlecht !
welchen Schwenkbereich (Winkel) kannst du mit dem Zylinder realisieren ?
Servus Schorsch,
wie gesagt der Rückewagen ist nicht meiner, aber ich denke der Schwenkbereich wird vermutlich durch die diagonalen Eisen links und rechts begrenzt. Ich denke mal mehr wie 50° auf jeder Seite wird nicht drin sein.
Gruß,
Lukas
-
John dein Deere - Beiträge: 301
- Registriert: Fr Jul 19, 2013 20:22
- Wohnort: Main Spessart
Re: eigenbau!
von wiso » Sa Dez 12, 2015 17:27
Servus,
Nachdem ich heut bei dem Sauwetter nicht weiter rücken konnte, hab ich meine Krangabel fertig gemacht und auch gleich mit ner ganzen Fuhre Packfixe getestet. Über ne Krangabel nachgedacht hab ich ja schon länger, aber erst positiven Rückmeldungen vom Hirschtreiber haben den Ausschlag gegeben, doch sowas zu bauen.
Auf den Bildern fehlen noch die Deckel auf die Rohre. Die hab ich vorhin noch alle zugeschweisst und die Tage, wenn mein Senior dazukommt, bekommt die Gabel auch gleich Farbe
Die Zuschnitte:
fertig zum ersten Test:
hält
Gruß,
wiso
Nachdem ich heut bei dem Sauwetter nicht weiter rücken konnte, hab ich meine Krangabel fertig gemacht und auch gleich mit ner ganzen Fuhre Packfixe getestet. Über ne Krangabel nachgedacht hab ich ja schon länger, aber erst positiven Rückmeldungen vom Hirschtreiber haben den Ausschlag gegeben, doch sowas zu bauen.
Auf den Bildern fehlen noch die Deckel auf die Rohre. Die hab ich vorhin noch alle zugeschweisst und die Tage, wenn mein Senior dazukommt, bekommt die Gabel auch gleich Farbe
Die Zuschnitte:
fertig zum ersten Test:
hält
Gruß,
wiso
- wiso
Re: eigenbau!
von H.B. » So Dez 13, 2015 15:58
Wenns schon ohne Deckel gehalten hat, wirds wahrscheinlich auch danach halten. Ohne Deckel hätte ich mich nicht testen getraut. Vergiss nicht die Löcher fürs Kondenswasser.
-
H.B. - Beiträge: 15806
- Registriert: Sa Sep 23, 2006 20:54
- Wohnort: BW
Re: eigenbau!
von Hellraiser » So Dez 13, 2015 16:03
Hallo,
Ich würde noch am oberen Galgen eine Abrutschsicherung anbringen, das die Gabel nicht aus der Zange rutschen kann.
Ein stück rohr reicht da schon.
Deckel würde ich weglassen, etwas Hohlraumschutz rein und fertig.
mfg
Ich würde noch am oberen Galgen eine Abrutschsicherung anbringen, das die Gabel nicht aus der Zange rutschen kann.
Ein stück rohr reicht da schon.
Deckel würde ich weglassen, etwas Hohlraumschutz rein und fertig.
mfg
- Hellraiser
Re: eigenbau!
von Lettlandbauer » So Dez 13, 2015 17:26
Wenn Deckel, dann muss dicht geschw. werden und es entsteht kein Kondenswasser.
Wo wir sind ist vorne und es gibt nur eine Richtung
- Lettlandbauer
- Beiträge: 3033
- Registriert: Do Sep 02, 2010 4:57
- Wohnort: LV-4614 Vilanu
Re: eigenbau!
von Fendtfahrer1988 » So Dez 13, 2015 18:43

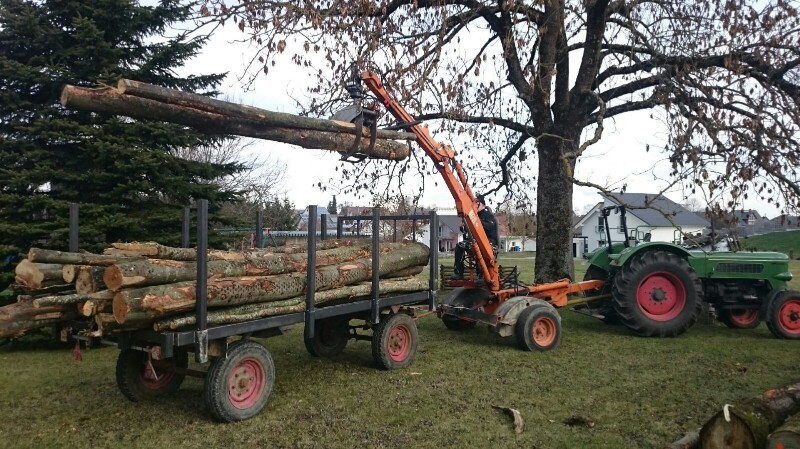

- IMG-20151213-WA0001-800x449.jpg (162.99 KiB) 2933-mal betrachtet
stelle Euch hier zwei unserer Eigenbauten vor, die der Schlosser meines Vertrauens und ich zusammen gebaut haben.
Am Bagger wurde die Hydraulik überarbeitet und erweitert, damit der Rotator bedient werden kann, d.h. neuer Steuerblock, Leitungen anschlüsse angebaut. Die Zange wurde auf einer Plasmaanlage herausgetrennt und in Einzelteilen geliefert. Aufnahme für Rotator wurde selbst gefertigt.
Die Achsen des Rungenwagens wurden von einem Kemper 4,5t Miststreuer gespende .
Anhänger und Bagger hatten gestern Feuertaufe. Am Anhänger müssen noch ein paar Kleinigkeiten verändert werden dann ist das ein super Gespann. Der Anhänger kann bis jetzt nur zum langholzfahren genutzt werden. Es kommt aber noch ein Boden drauf, dass man Meterscheite laden kann.
Für Kritik oder Fragen bin ich offen
Aber seht selber :
- Dateianhänge
-

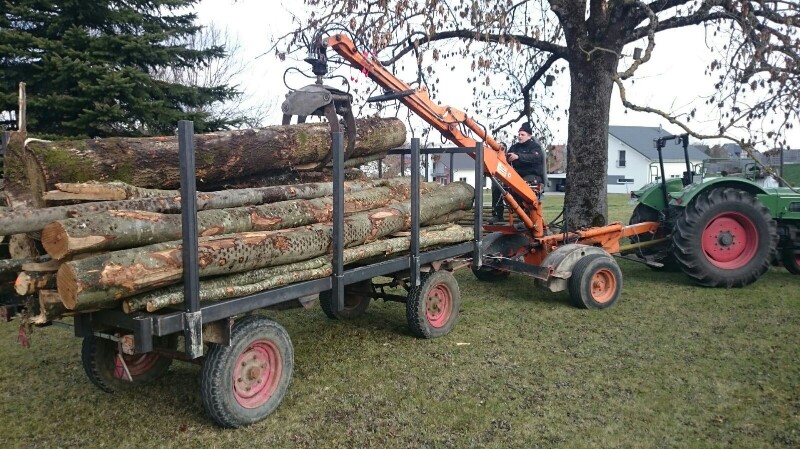

- IMG-20151213-WA0005-800x449.jpg (161.04 KiB) 2933-mal betrachtet
-

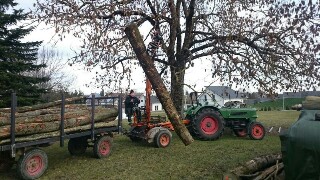

- IMG-20151213-WA0002-800x449-320x180.jpg (33.53 KiB) 2933-mal betrachtet
FENDT Favorit 3S Zugpferd
Deutz D30S mit Fransgard 3t Winde
Deutz F2L612 mit Oehler 14t Spalter
ATLAS AL 330 umbau zum Forstladekran
Deutz D30S mit Fransgard 3t Winde
Deutz F2L612 mit Oehler 14t Spalter
ATLAS AL 330 umbau zum Forstladekran
- Fendtfahrer1988
- Beiträge: 19
- Registriert: Mi Aug 05, 2015 14:47
- Wohnort: BaWü Schwarzwald
Re: eigenbau!
von Fendt-Deutz-Fan » So Dez 13, 2015 18:57
Servus Fendtfahrer1988,
geiles Gespann, was mir aber fehlt, sind die Stützen. Hast du keine Bedenken, dass du den umlegst.
Gruß
Kurt
geiles Gespann, was mir aber fehlt, sind die Stützen. Hast du keine Bedenken, dass du den umlegst.
Gruß
Kurt
- Fendt-Deutz-Fan
- Beiträge: 335
- Registriert: So Jun 24, 2012 17:58
Re: eigenbau!
von 777 » So Dez 13, 2015 19:15
des is ja a Rückezug , schaut gut aus u. der Kran scheint gut zu heben
, schaut gut aus u. der Kran scheint gut zu heben- 777
- Beiträge: 2114
- Registriert: So Dez 19, 2010 10:25
- Wohnort: NEW
Re: eigenbau!
von WaldbauerSchosi » So Dez 13, 2015 19:28
Auf der Lafette sind Betongewichte. Da kippt nix;)
Bzgl. Gabel:
Wie schon gesagt, entweder dicht schweißen oder offen lassen und verzinken. (Würd ich machen)
Bzgl. Gabel:
Wie schon gesagt, entweder dicht schweißen oder offen lassen und verzinken. (Würd ich machen)
- WaldbauerSchosi
Re: eigenbau!
von brennholz jürgen » So Dez 13, 2015 20:11
Hallo wiso
Auf jeden Fall die Rohre zu schweißen. Sie erhalten dadurch mehr Stabilität. Farbe drauf und gut. Man will ja nicht der Nachwelt seinen Schrott vererben.
Brennholz Jürgen
Auf jeden Fall die Rohre zu schweißen. Sie erhalten dadurch mehr Stabilität. Farbe drauf und gut. Man will ja nicht der Nachwelt seinen Schrott vererben.
Brennholz Jürgen
Dieser Beitrag zeigt die Historische Brennholzgewinnung bis zur Moderne und ist nicht gänzlich zum Nachmachen empfohlen!
-
brennholz jürgen - Beiträge: 1480
- Registriert: Do Okt 11, 2012 18:07
- Wohnort: Waldeckerland
